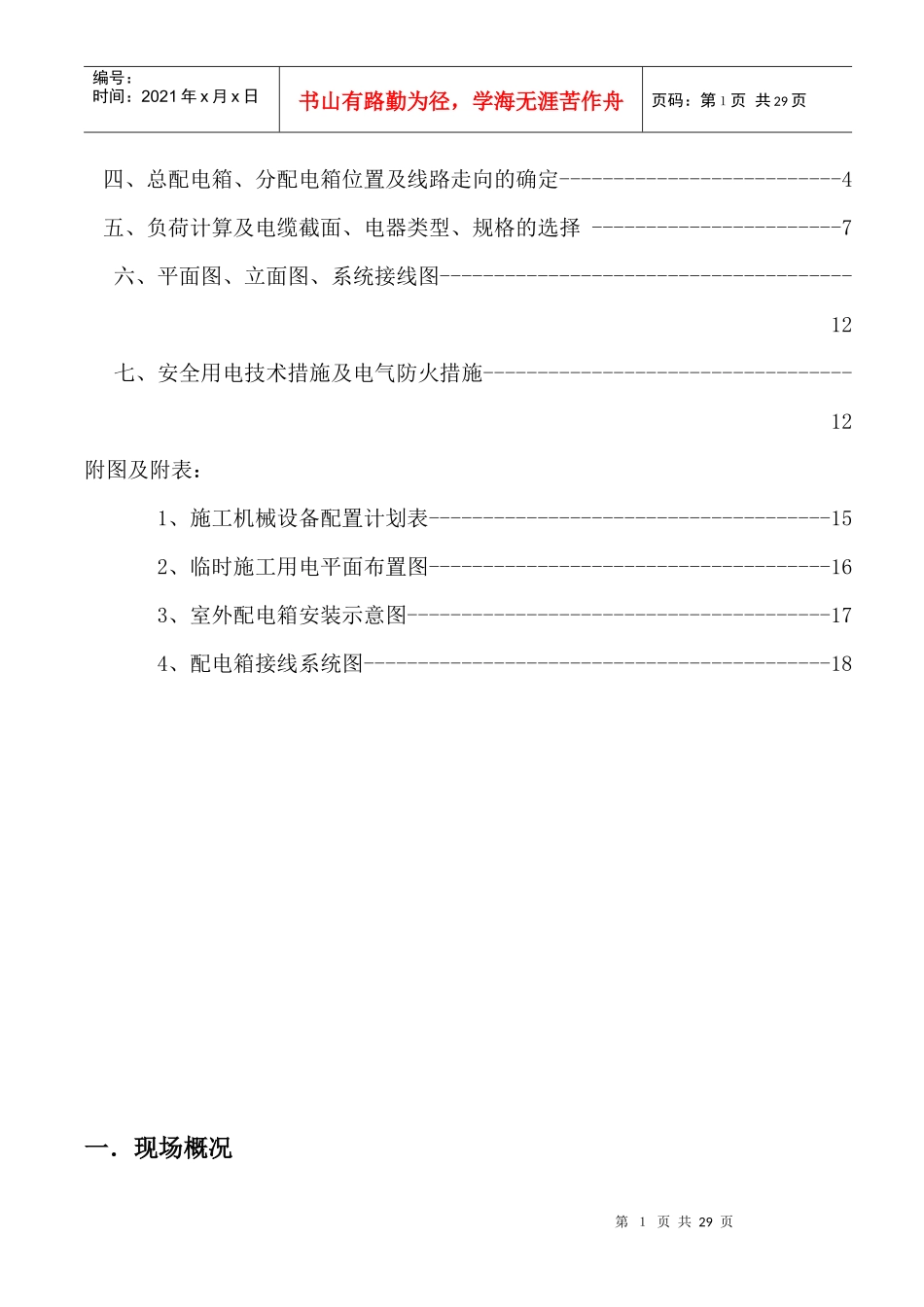

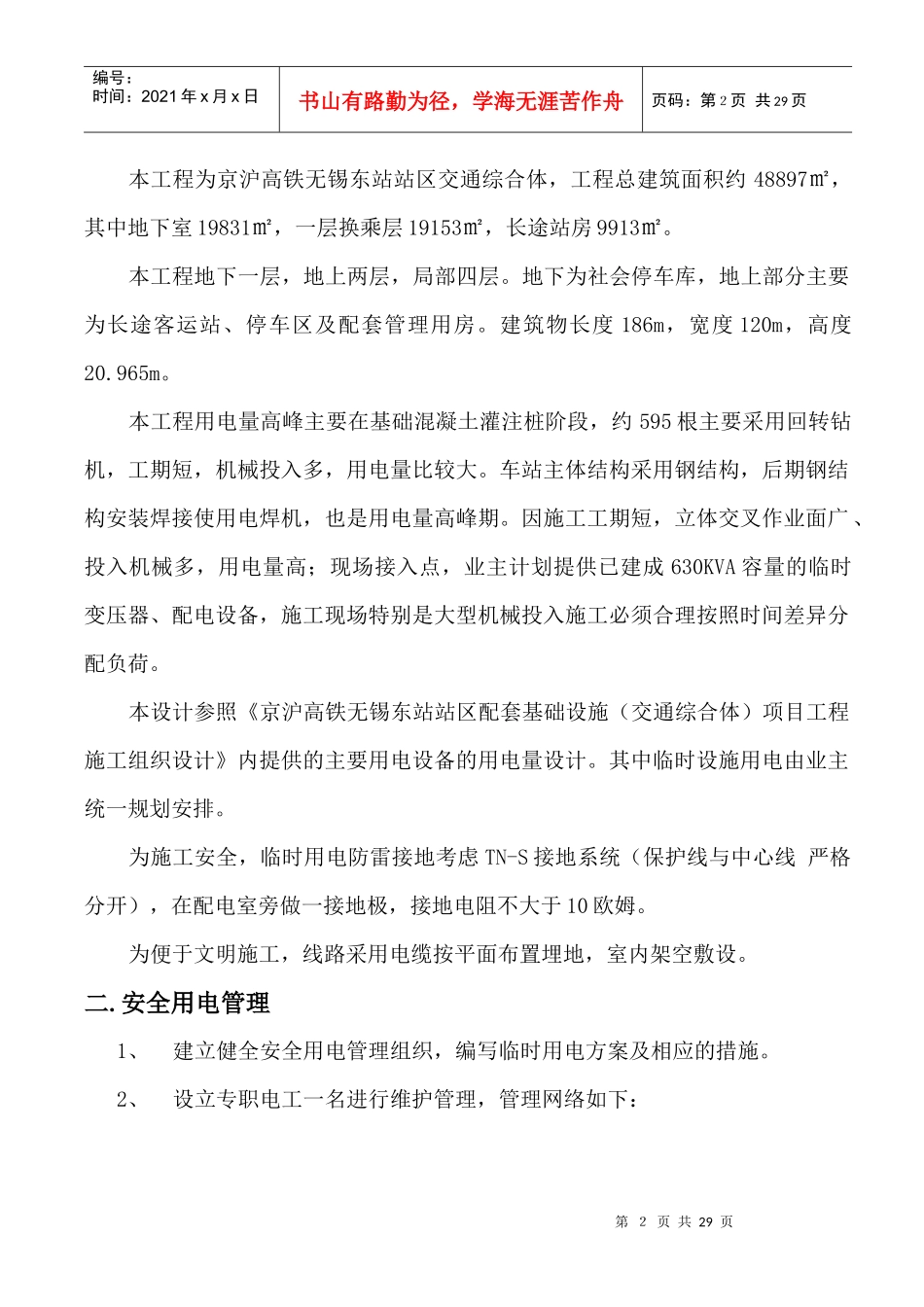

第页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第页共29页京沪高铁无锡东站站区配套基础设施（交通综合体）工程施工用电方案编制：刘亚新审核：审批：中国建筑第八局第三建设有限公司2010年10月18日目录一、现场概况-------------------------------------------------------3二、安全用电管理----------------------------------------------------3三、安全用电档案管理------------------------------------------------3第１页共29页第页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共29页四、总配电箱、分配电箱位置及线路走向的确定--------------------------4五、负荷计算及电缆截面、电器类型、规格的选择-----------------------7六、平面图、立面图、系统接线图--------------------------------------12七、安全用电技术措施及电气防火措施----------------------------------12附图及附表：1、施工机械设备配置计划表-------------------------------------152、临时施工用电平面布置图-------------------------------------163、室外配电箱安装示意图---------------------------------------174、配电箱接线系统图-------------------------------------------18一．现场概况第２页共29页第１页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共29页本工程为京沪高铁无锡东站站区交通综合体，工程总建筑面积约48897㎡，其中地下室19831㎡，一层换乘层19153㎡，长途站房9913㎡。本工程地下一层，地上两层，局部四层。地下为社会停车库，地上部分主要为长途客运站、停车区及配套管理用房。建筑物长度186m，宽度120m，高度20.965m。本工程用电量高峰主要在基础混凝土灌注桩阶段，约595根主要采用回转钻机，工期短，机械投入多，用电量比较大。车站主体结构采用钢结构，后期钢结构安装焊接使用电焊机，也是用电量高峰期。因施工工期短，立体交叉作业面广、投入机械多，用电量高；现场接入点，业主计划提供已建成630KVA容量的临时变压器、配电设备，施工现场特别是大型机械投入施工必须合理按照时间差异分配负荷。本设计参照《京沪高铁无锡东站站区配套基础设施（交通综合体）项目工程施工组织设计》内提供的主要用电设备的用电量设计。其中临时设施用电由业主统一规划安排。为施工安全，临时用电防雷接地考虑TN-S接地系统（保护线与中心线严格分开），在配电室旁做一接地极，接地电阻不大于10欧姆。为便于文明施工，线路采用电缆按平面布置埋地，室内架空敷设。二.安全用电管理1、建立健全安全用电管理组织，编写临时用电方案及相应的措施。2、设立专职电工一名进行维护管理，管理网络如下：第３页共29页第２页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共29页组长：欧阳召生副组长：刘亚新、颜亚明、裴康组员：吴夕军、钮峰、汪平生三.安全用电档案管理建立安全用电技术档案，由专职电工或主管现场安全的管理人员负责，其内容包括：a)临时用电施工组织设计的全部资料。b)修改临时用电施工组织设计的全部资料。c)技术交底资料。d)临时用电工程检查验收表。e)电气设备，试、检验凭单和调试记录。f)接地电阻测定记录表。g)定期检查表（每月一次）。h)电工维修工作记录（由专业电工管理）。i)检查工作应按分部、分项工程进行，对不安全因素必须及时处理，并应履行复查验收手续。四．总配电箱、分配电箱配电箱位置及线路走向的确定总配电箱、分配电箱布设位置：现场总配电箱按平面布置图布设一级配电箱1个（设在配电房内），二级配电箱七个（即1#、2#、3#、4#、5#、6#、7#）。线路布置及走向：第４页共29页第３页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共29页1．电源～1#线区间主电缆及配电箱，主要负荷为1#塔吊、钻孔灌注桩机、泥浆泵、第一区段钢筋木工加工机械、施工现场照明、其它施工用电设备及预留的固定泵一台（约60Kw左右）用电负荷。2．电源～2#线第二区间段电箱，主要负荷为2#塔吊、钻孔灌注桩机、泥...
