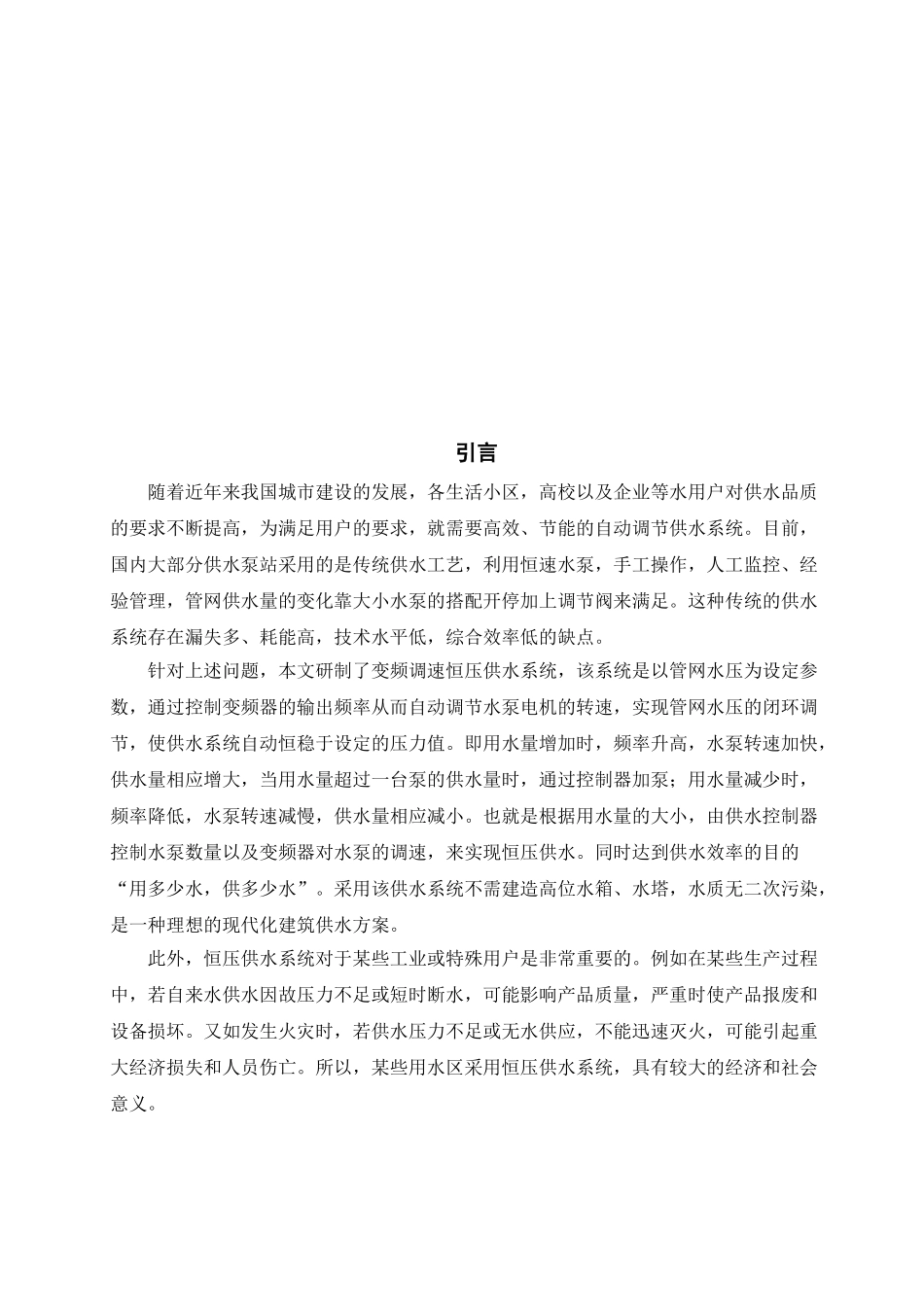

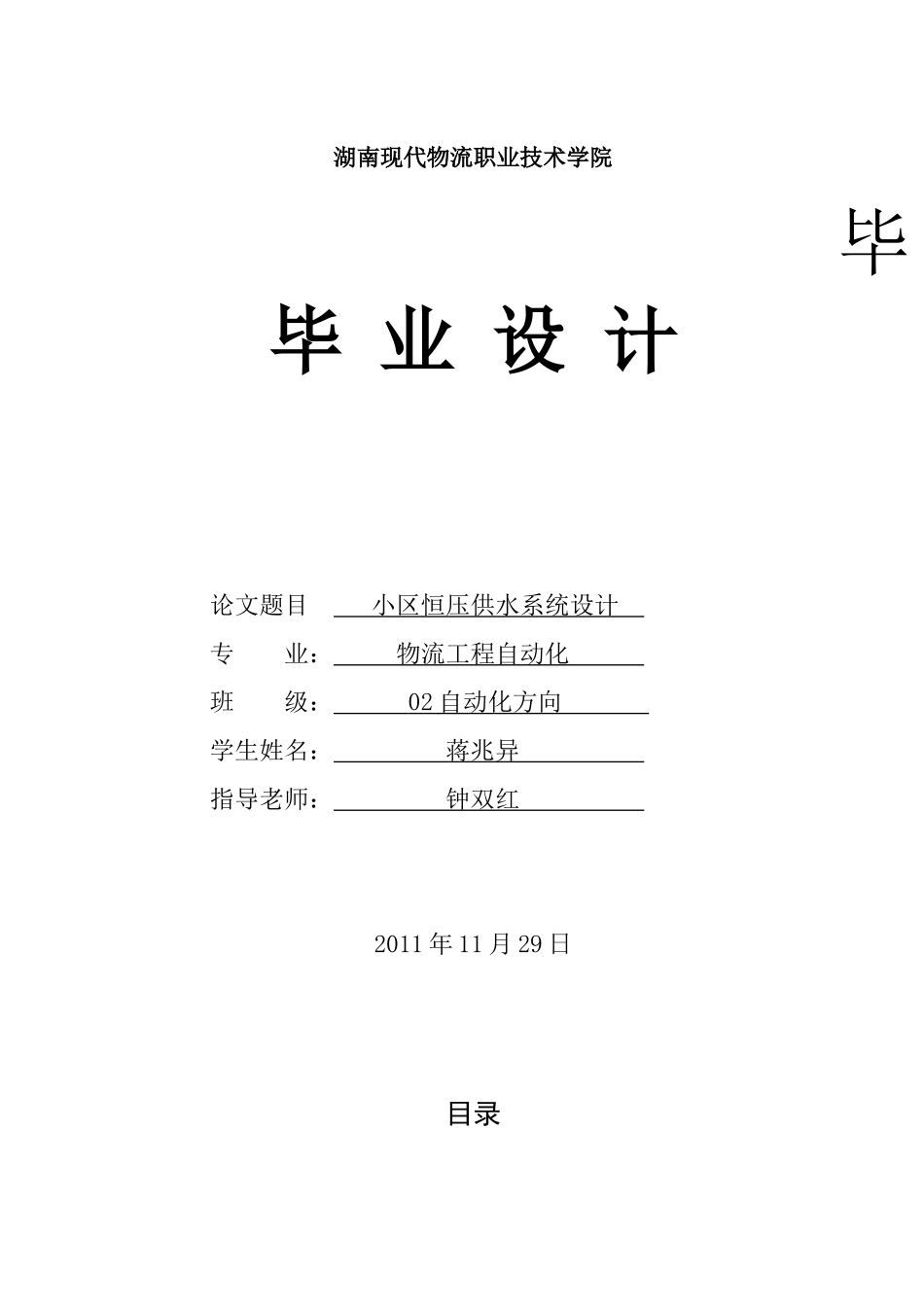

湖南现代物流职业技术学院毕毕业设计论文题目小区恒压供水系统设计专业：物流工程自动化班级：02自动化方向学生姓名：蒋兆异指导老师：钟双红2011年11月29日目录引言随着近年来我国城市建设的发展，各生活小区，高校以及企业等水用户对供水品质的要求不断提高，为满足用户的要求，就需要高效、节能的自动调节供水系统。目前，国内大部分供水泵站采用的是传统供水工艺，利用恒速水泵，手工操作，人工监控、经验管理，管网供水量的变化靠大小水泵的搭配开停加上调节阀来满足。这种传统的供水系统存在漏失多、耗能高，技术水平低，综合效率低的缺点。针对上述问题，本文研制了变频调速恒压供水系统，该系统是以管网水压为设定参数，通过控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节，使供水系统自动恒稳于设定的压力值。即用水量增加时，频率升高，水泵转速加快，供水量相应增大，当用水量超过一台泵的供水量时，通过控制器加泵；用水量减少时，频率降低，水泵转速减慢，供水量相应减小。也就是根据用水量的大小，由供水控制器控制水泵数量以及变频器对水泵的调速，来实现恒压供水。同时达到供水效率的目的“用多少水，供多少水”。采用该供水系统不需建造高位水箱、水塔，水质无二次污染，是一种理想的现代化建筑供水方案。此外，恒压供水系统对于某些工业或特殊用户是非常重要的。例如在某些生产过程中，若自来水供水因故压力不足或短时断水，可能影响产品质量，严重时使产品报废和设备损坏。又如发生火灾时，若供水压力不足或无水供应，不能迅速灭火，可能引起重大经济损失和人员伤亡。所以，某些用水区采用恒压供水系统，具有较大的经济和社会意义。概论变频调速恒压供水的目的和意义众所周知,水是生产生活中不可缺少的重要组成部分，在节水节能已成为时代特征的现实条件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低。主要表现在用水高峰期，水的供给量常常低于需求量，出现水压降低供不应求的现象，而在用水低峰期，水的供给量常常高于需求量，出现水压升高供过于求的情况，此时将会造成能量的浪费，同时有可能使水管爆破和用水设备的损坏。供水厂希望通过对原有系统的技术改造，提高生产过程的自动化水平。并在此基础之上配备相应的系统管理软件，改变传统的落后管理方式，使管理工作规范化，提高水厂的业务管理水平。由于水厂原有的供水控制系统是一个完全依靠值班人员手动控制的系统，所以对该系统技术改造的要求是在原有系统的基础进行，设计一套取水和供水的自动控制系统，克服由于采用单纯手动控制系统进行控制带来的控制不方便、控制系统对供水管网中压力和水位变化反应迟钝的问题，降低能源消耗和资源浪费，提高设备的可维护性和运行的可靠性，以达到降低自来水的生产成本和提高生产管理水平的目的。在相当比较大规模的工业生产供水系统，变频调速恒压供水有它自身的特点：1.供水量在短时间内（一天时间内）变化大，这种变化在几个小时内甚至是几倍或上十倍。2.对供水压力的要求比较严格，供水的压力随供水的流量的变化而变化，甚至少量的水消耗都需要一定的管道压力。3.一般情况下，供水系统的水流量受到水消耗量的控制，而水流量又是通过供水水泵的输出来提供的。；从上即可结论：以变频器为主体构成的恒压供水系统不仅能够最大程度满足需要，也提高整个系统的效率，延长系统寿命、节约能源、而且能够构成复杂的功能强大的供水系统。[1]变频调速恒压供水系统恒压供水是指在供水网中用水量发生变化时出口压力保持不变的供水方式。传统的恒压供水方式是采用水塔、高位水箱、气压罐等设施实现的。随着变频调速技术的日益成熟和广泛使用，利用变频器、PID调节器、单片机、PLC等器件的有机结合，构成控制系统，调节水泵的输出流量，实现恒压供水。变频调速恒压供水系统构成及原理一般规定城市管网的水压只保证6层以下楼房的用水，其余上部各层均需“提升”水压才能满足用水要求。以前大多采用传统的水塔、高位水箱，或气压罐式的增压设备，但它们都必须由水...
