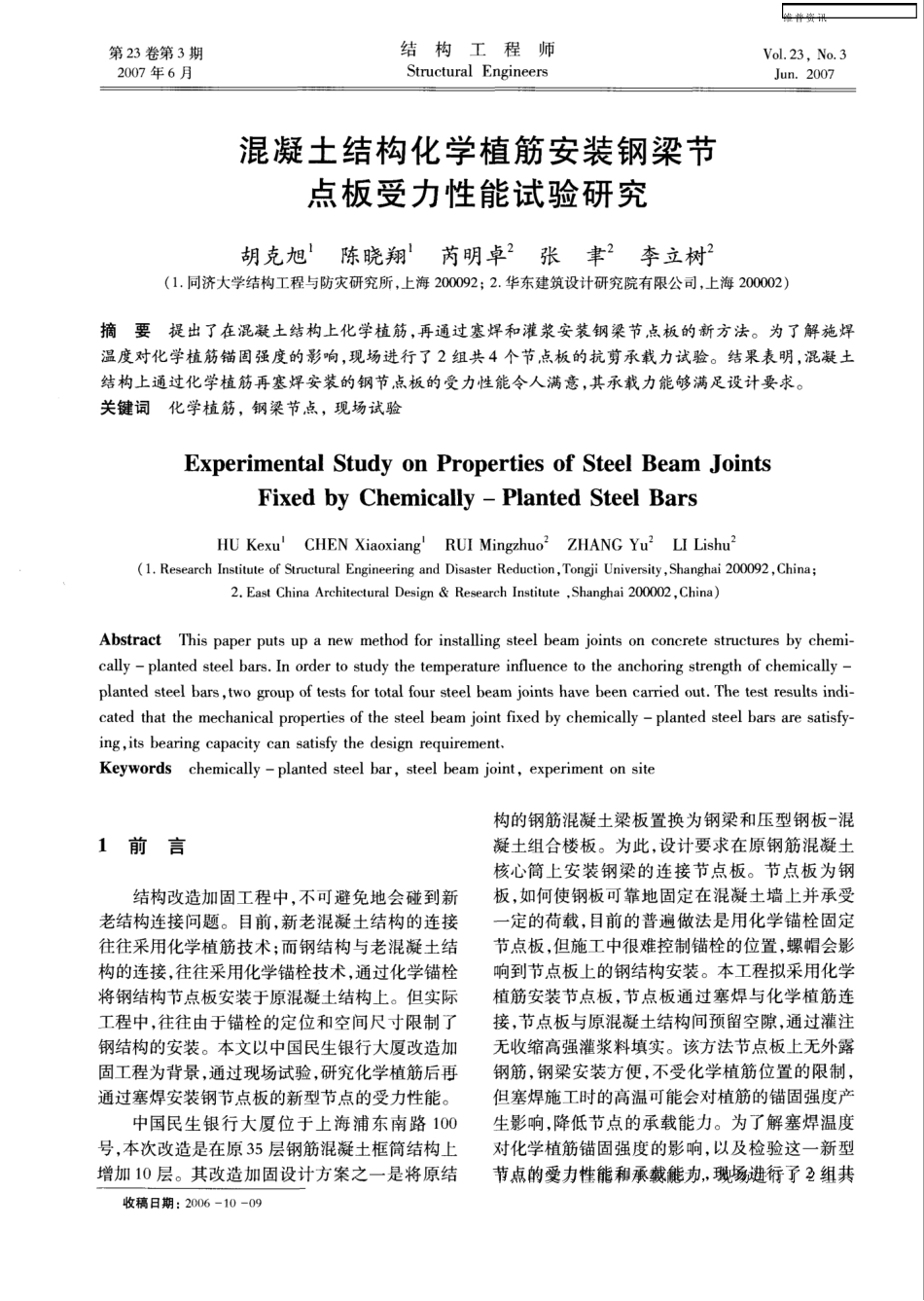

第２３卷第３期２００７年６月结构工程师ＳｔｒｕｃｔｕｒａｌＥｎｇｉｎｅｅｒｓＶｏ１．２３．Ｎｏ．３Ｊｕｎ．２００７混凝土结构化学植筋安装钢梁节点板受力性能试验研究胡克旭陈晓翔芮明卓张聿李立树（１．同济大学结构工程与防灾研究所，上海２０００９２；２．华东建筑设计研究院有限公司，上海２００００２）摘要提出了在混凝土结构上化学植筋，再通过塞焊和灌浆安装钢梁节点板的新方法。为了解施焊温度对化学植筋锚固强度的影响，现场进行了２组共４个节点板的抗剪承载力试验。结果表明，混凝土结构上通过化学植筋再塞焊安装的钢节点板的受力性能令人满意，其承载力能够满足设计要求。关键词化学植筋，钢梁节点，现场试验ＥｘｐｅｒｉｍｅｎｔａｌＳｔｕｄｙｏｎＰｒｏｐｅｒｔｉｅｓｏｆＳｔｅｅｌＢｅａｍＪｏｉｎｔｓＦｉｘｅｄｂｙＣｈｅｍｉｃａｌｌｙ——ＰｌａｎｔｅｄＳｔｅｅｌＢａｒｓＨＵＫｅｘｕＣＨＥＮＸｉａｏｘｉａｎｇＲＵＩＭｉｎｇｚｈｕｏＺＨＡＮＧＹｕＬＩＬｉｓｈｕ（１．ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆＳｔｒｕｃｔｕｒａｌＥｎｇｉｎｅｅｒｉｎｇａｎｄＤｉｓａｓｔｅｒＲｅｄｕｃｔｉｏｎ，ＴｏｎａｌＵｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ２０００９２，Ｃｈｉｎａ；２．ＥａｓｔＣｈｉｎａＡｒｃｈｉｔｅｃｔｕｒａｌＤｅｓｉｇｎ＆ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，Ｓｈａｎｇｈａｉ２００００２．Ｃｈｉｎａ）ＡｂｓｔｒａｃｔＴｈｉｓｐａｐｅｒｐｕｔｓｕｐａｎｅｗｍｅｔｈｏｄｆｏｒｉｎｓｔａｌｌｉｎｇｓｔｅｅｌｂｅａｍｊｏｉｎｔｓｏｎｃｏｎｃｒｅｔｅｓｔｒｕｃｔｕｒｅｓｂｙｃｈｅｍｉ—ｃａｌｌｙ—ｐｌａｎｔｅｄｓｔｅｅｌｂａｒｓ．Ｉｎｏｒｄｅｒｔｏｓｔｕｄｙｔｈｅｔｅｍｐｅｒａｔｕｒｅｉｎｆｌｕｅｎｃｅｔｏｔｈｅａｎｃｈｏｒｉｎｇｓｔｒｅｎｇｔｈｏｆｃｈｅｍｉｃａｌｌｙ—ｐｌａｎｔｅｄｓｔｅｅｌｂａｒｓ，ｔｗｏｇｒｏｕｐｏｆｔｅｓｔｓｆｏｒｔｏｔａｌｆｏｕｒｓｔｅｅｌｂｅａｍｊｏｉｎｔｓｈａｖｅｂｅｅｎｃａｒｒｉｅｄｏｕｔ．Ｔｈｅｔｅｓｔｒｅｓｕｌｔｓｉｎｄｉ—ｃａｔｅｄｔｈａｔｔｈｅｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｔｈｅｓｔｅｅｌｂｅａｍｊｏｉｎｔｆｉｘｅｄｂｙｃｈｅｍｉｃａｌｌｙ—ｐｌａｎｔｅｄｓｔｅｅｌｂａｒｓａｒｅｓａｔｉｓｆｙ—ｉｎｇ，ｉｔｓｂｅａｒｉｎｇｃａｐａｃｉｔｙｃａｎｓａｔｉｓｆｙｔｈｅｄｅｓｉｇｎｒｅｑｕｉｒｅｍｅｎｔ、Ｋｅｙｗｏｒｄｓｃｈｅｍｉｃａｌｌｙ—ｐｌａｎｔｅｄｓｔｅｅｌｂａｒ，ｓｔｅｅｌｂｅａｍｊｏｉｎｔ，ｅｘｐｅｒｉｍｅｎｔｏｎｓｉｔｅ１前言结构改造加固工程中，不可避免地会碰到新老结构连接问题。目前，新老混凝土结构的连接往往采用化学植筋技术；而钢结构与老混凝土结构的连接，往往采用化学锚栓技术，通过化学锚栓将钢结构节点板安装于原混凝土结构上。但实际工程中，往往由于锚栓的定位和空间尺寸限制了钢结构的安装。本文以中国民生银行大厦改造加固工程为背景，通过现场试验，研究化学植筋后再通过塞焊安装钢节点板的新型节点的受力性能。中国民生银行大厦位于上海浦东南路１００号，本次改造是在原３５层钢筋混凝土框筒结构上增加１０层。其改造加固设计方案之一是将原结收稿日期：２００６—１０—０９构的钢筋混凝土梁板置换为钢梁和压型钢板一混凝土组合楼板。为此，设计要求在原钢筋混凝土核心筒上安装钢梁的连接节点板。节点板为钢板，如何使钢板可靠地固定在混凝土墙上并承受一定的荷载，目前的普遍做法是用化学锚栓固定节点板，但施工中很难控制锚栓的位置，螺帽会影响到节点板上的钢结构安装。本工程拟采用化学植筋安装节点板，节点板通过塞焊与化学植筋连接，节点板与原混凝土结构问预留空隙，通过灌注无收缩高强灌浆料填实。该方法节点板上无外露钢筋，钢梁安装方便，不受化学植筋位置的限制，但塞焊施工时的高温可能会对植筋的锚固强度产生影响，降低节点的承载能力。为了解塞焊温度对化学植筋锚固强度的影响，以及检验这一新型节点的受力性能和承载能力，现场...
