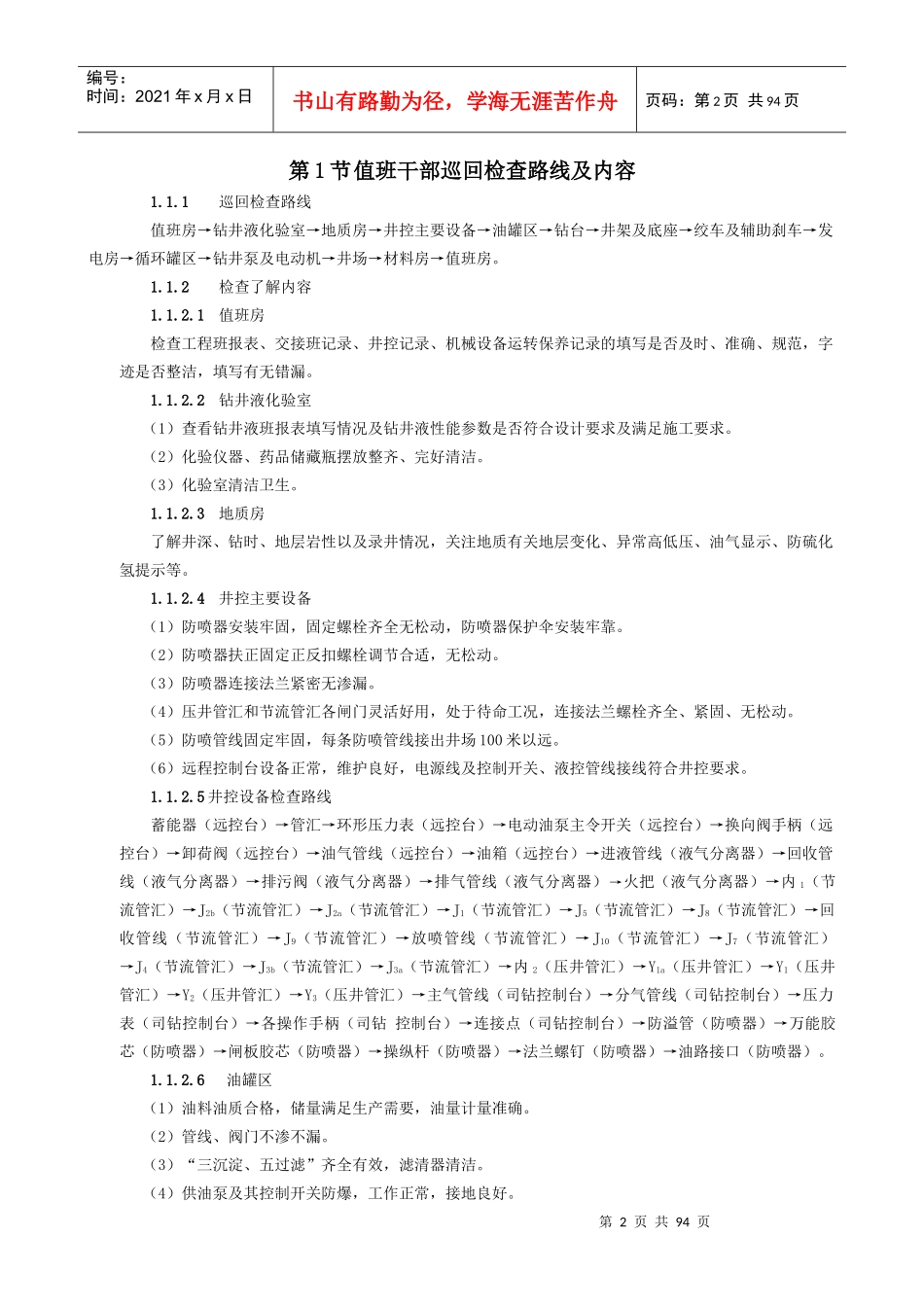

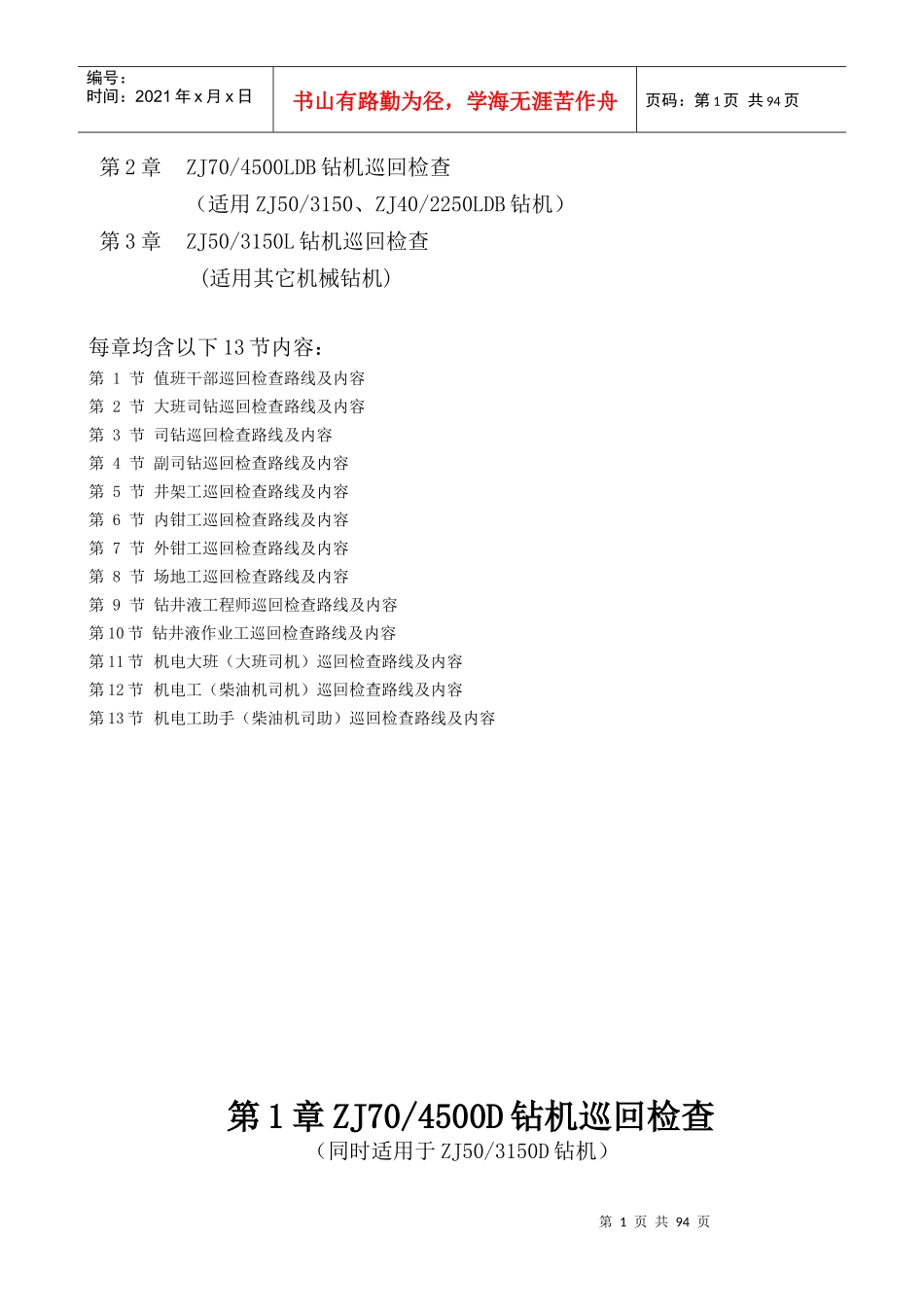

GX/ZB-ZD-03钻机设备巡回检查路线与内容石油工程西南公司广西钻井分公司装备管理科目录第1章ZJ70/4500D钻机巡回检查（适用ZJ50/3150D钻机）第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共94页第2章ZJ70/4500LDB钻机巡回检查（适用ZJ50/3150、ZJ40/2250LDB钻机）第3章ZJ50/3150L钻机巡回检查(适用其它机械钻机)每章均含以下13节内容：第1节值班干部巡回检查路线及内容第2节大班司钻巡回检查路线及内容第3节司钻巡回检查路线及内容第4节副司钻巡回检查路线及内容第5节井架工巡回检查路线及内容第6节内钳工巡回检查路线及内容第7节外钳工巡回检查路线及内容第8节场地工巡回检查路线及内容第9节钻井液工程师巡回检查路线及内容第10节钻井液作业工巡回检查路线及内容第11节机电大班（大班司机）巡回检查路线及内容第12节机电工（柴油机司机）巡回检查路线及内容第13节机电工助手（柴油机司助）巡回检查路线及内容第1章ZJ70/4500D钻机巡回检查（同时适用于ZJ50/3150D钻机）第2页共94页第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共94页第1节值班干部巡回检查路线及内容1.1.1巡回检查路线值班房→钻井液化验室→地质房→井控主要设备→油罐区→钻台→井架及底座→绞车及辅助刹车→发电房→循环罐区→钻井泵及电动机→井场→材料房→值班房。1.1.2检查了解内容1.1.2.1值班房检查工程班报表、交接班记录、井控记录、机械设备运转保养记录的填写是否及时、准确、规范，字迹是否整洁，填写有无错漏。1.1.2.2钻井液化验室（1）查看钻井液班报表填写情况及钻井液性能参数是否符合设计要求及满足施工要求。（2）化验仪器、药品储藏瓶摆放整齐、完好清洁。（3）化验室清洁卫生。1.1.2.3地质房了解井深、钻时、地层岩性以及录井情况，关注地质有关地层变化、异常高低压、油气显示、防硫化氢提示等。1.1.2.4井控主要设备（1）防喷器安装牢固，固定螺栓齐全无松动，防喷器保护伞安装牢靠。（2）防喷器扶正固定正反扣螺栓调节合适，无松动。（3）防喷器连接法兰紧密无渗漏。（4）压井管汇和节流管汇各闸门灵活好用，处于待命工况，连接法兰螺栓齐全、紧固、无松动。（5）防喷管线固定牢固，每条防喷管线接出井场100米以远。（6）远程控制台设备正常，维护良好，电源线及控制开关、液控管线接线符合井控要求。1.1.2.5井控设备检查路线蓄能器（远控台）→管汇→环形压力表（远控台）→电动油泵主令开关（远控台）→换向阀手柄（远控台）→卸荷阀（远控台）→油气管线（远控台）→油箱（远控台）→进液管线（液气分离器）→回收管线（液气分离器）→排污阀（液气分离器）→排气管线（液气分离器）→火把（液气分离器）→内1（节流管汇）→J2b（节流管汇）→J2a（节流管汇）→J1（节流管汇）→J5（节流管汇）→J8（节流管汇）→回收管线（节流管汇）→J9（节流管汇）→放喷管线（节流管汇）→J10（节流管汇）→J7（节流管汇）→J4（节流管汇）→J3b（节流管汇）→J3a（节流管汇）→内2（压井管汇）→Y1a（压井管汇）→Y1（压井管汇）→Y2（压井管汇）→Y3（压井管汇）→主气管线（司钻控制台）→分气管线（司钻控制台）→压力表（司钻控制台）→各操作手柄（司钻控制台）→连接点（司钻控制台）→防溢管（防喷器）→万能胶芯（防喷器）→闸板胶芯（防喷器）→操纵杆（防喷器）→法兰螺钉（防喷器）→油路接口（防喷器）。1.1.2.6油罐区（1）油料油质合格，储量满足生产需要，油量计量准确。（2）管线、阀门不渗不漏。（3）“三沉淀、五过滤”齐全有效，滤清器清洁。（4）供油泵及其控制开关防爆，工作正常，接地良好。第3页共94页第2页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共94页（5）冬季用油应符合防冻要求。（6）灭火器做到“三定一挂”管理。1.1.2.7钻台（1）防碰天车安全牢靠，灵活好用。（2）井口工具齐全、完好、摆放整齐，保养维护良好，灵活好用无卡滞，安全销或固定螺栓齐全等。（3）吊钳钳尾绳固定牢靠，无断丝。（4）司钻操作箱或司钻房内各种仪表完好，准确灵敏。电控开关、旋钮...
