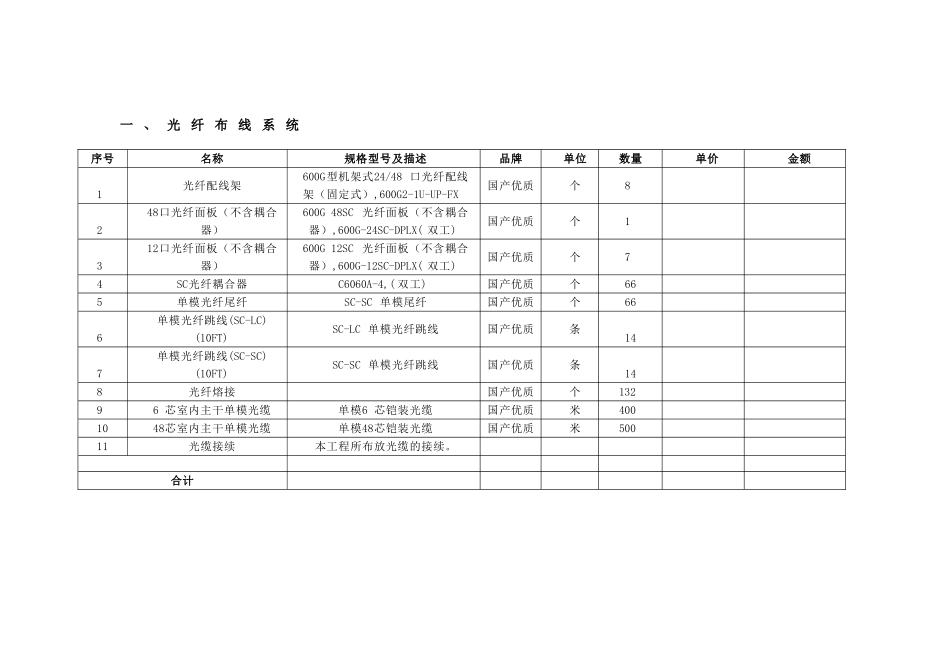

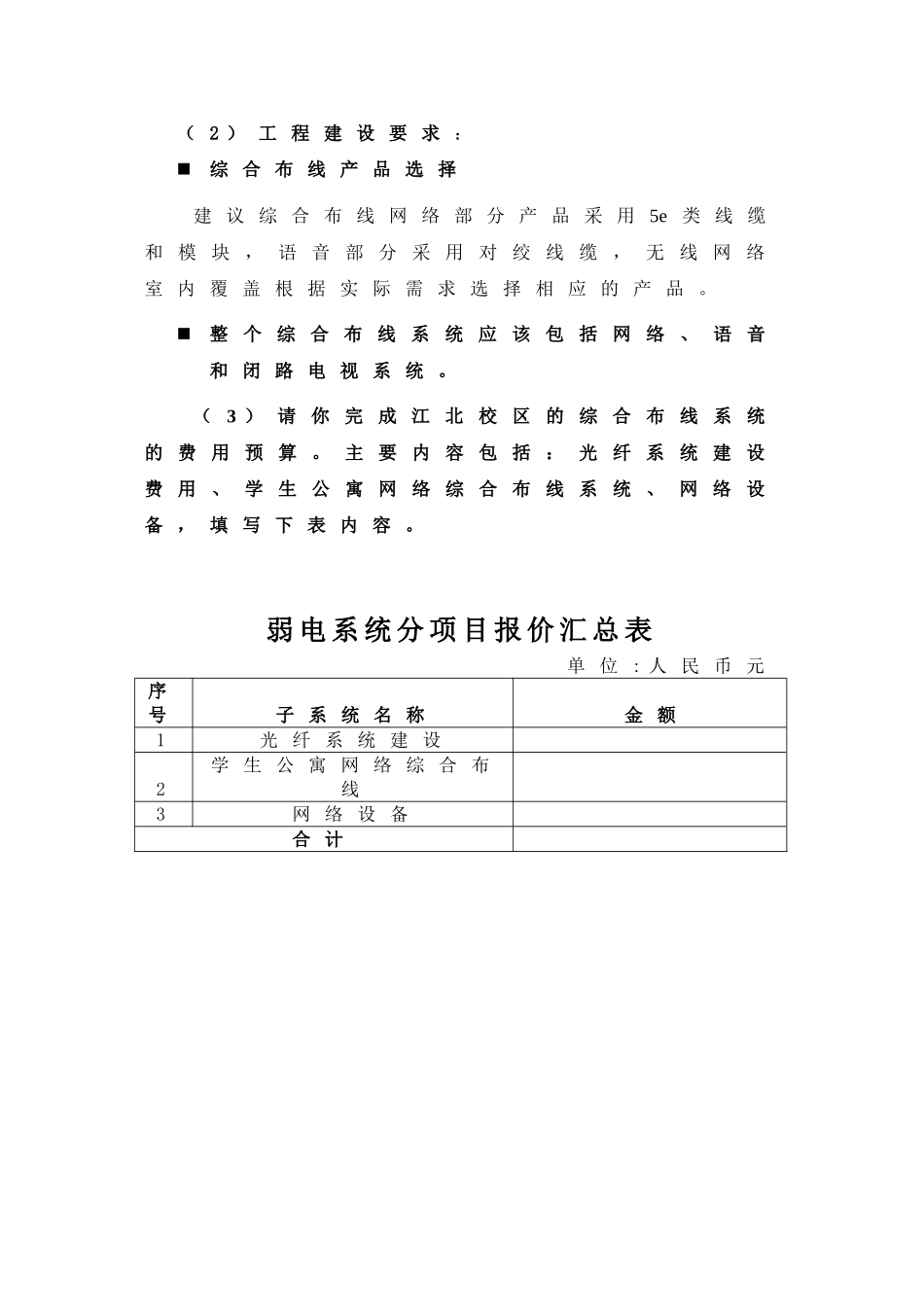

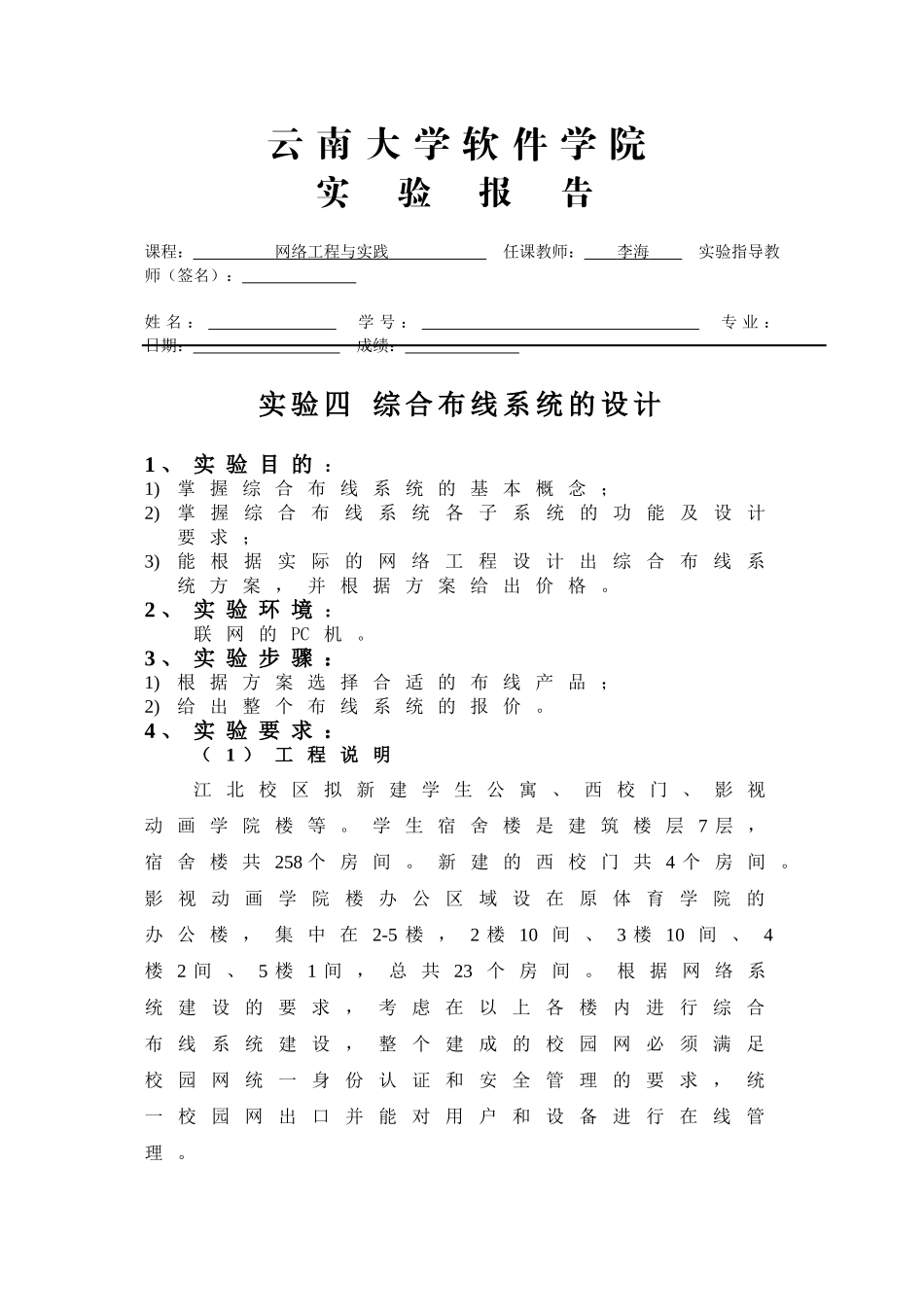

云南大学软件学院实验报告课程：网络工程与实践任课教师：李海实验指导教师（签名）：姓名：学号：专业：日期：成绩：实验四综合布线系统的设计1、实验目的：1)掌握综合布线系统的基本概念；2)掌握综合布线系统各子系统的功能及设计要求；3)能根据实际的网络工程设计出综合布线系统方案，并根据方案给出价格。2、实验环境：联网的PC机。3、实验步骤：1)根据方案选择合适的布线产品；2)给出整个布线系统的报价。4、实验要求：（1）工程说明江北校区拟新建学生公寓、西校门、影视动画学院楼等。学生宿舍楼是建筑楼层7层，宿舍楼共258个房间。新建的西校门共4个房间。影视动画学院楼办公区域设在原体育学院的办公楼，集中在2-5楼，2楼10间、3楼10间、4楼2间、5楼1间，总共23个房间。根据网络系统建设的要求，考虑在以上各楼内进行综合布线系统建设，整个建成的校园网必须满足校园网统一身份认证和安全管理的要求，统一校园网出口并能对用户和设备进行在线管理。（2）工程建设要求：综合布线产品选择建议综合布线网络部分产品采用5e类线缆和模块，语音部分采用对绞线缆，无线网络室内覆盖根据实际需求选择相应的产品。整个综合布线系统应该包括网络、语音和闭路电视系统。（3）请你完成江北校区的综合布线系统的费用预算。主要内容包括：光纤系统建设费用、学生公寓网络综合布线系统、网络设备，填写下表内容。弱电系统分项目报价汇总表单位:人民币元序号子系统名称金额1光纤系统建设2学生公寓网络综合布线3网络设备合计一、光纤布线系统序号名称规格型号及描述品牌单位数量单价金额1光纤配线架600G型机架式24/48口光纤配线架（固定式）,600G2-1U-UP-FX国产优质个8248口光纤面板（不含耦合器）600G48SC光纤面板（不含耦合器）,600G-24SC-DPLX(双工)国产优质个1312口光纤面板（不含耦合器）600G12SC光纤面板（不含耦合器）,600G-12SC-DPLX(双工)国产优质个74SC光纤耦合器C6060A-4,(双工)国产优质个665单模光纤尾纤SC-SC单模尾纤国产优质个666单模光纤跳线(SC-LC)(10FT)SC-LC单模光纤跳线国产优质条147单模光纤跳线(SC-SC)(10FT)SC-SC单模光纤跳线国产优质条148光纤熔接国产优质个13296芯室内主干单模光缆单模6芯铠装光缆国产优质米4001048芯室内主干单模光缆单模48芯铠装光缆国产优质米50011光缆接续本工程所布放光缆的接续。合计二、学生公寓网络综合布线系统序号名称规格型号及描述推荐品牌单位数量单价金额1信息模块超5类信息模块普天或同方或TCL个10502面板国标单孔带防尘拉门普天或同方或TCL个10503跳线超五类数据跳线（1.5M）普天或同方或TCL条10304双绞线超五类4对非屏蔽普天或同方或TCL305米/箱2085水晶头及护套普天或同方或TCL个21006辅助材料钢丝,扎带,标签等国产优质批17机柜19英寸8U机柜国产优质个58施工安装调试费合计三、网络设备序号名称规格型号及描述品牌单位数量单价金额1楼层交换机H3CE126A,千兆光纤交换机，24个电口，至少两个光纤SFP插槽，交换容量>=19.2Gb，包转发率>=6.55Mpps,所有端口支持线速转发,支持802.1x，802.1xdhcp-lanch功能，端口隔离，dhcp-snooping功能，arp防范功能H3C台482交换机模块SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)H3C个83网络中心主干交换模块8口千兆GBIC路由交换模块(NortelPassport8608GBERoutingSwitchModule)北电块14网络中心路由交换模块NortelPassport8632TXE路由交换模块(.3210/100TX加2GBIC接口模块.)北电块15主干交换机光纤模块NortelGBIC千兆单模模块北电块86光纤跳线FC-LC单模华通对87光纤跳线FC-SC单模华通对98设备安装调试费合计
