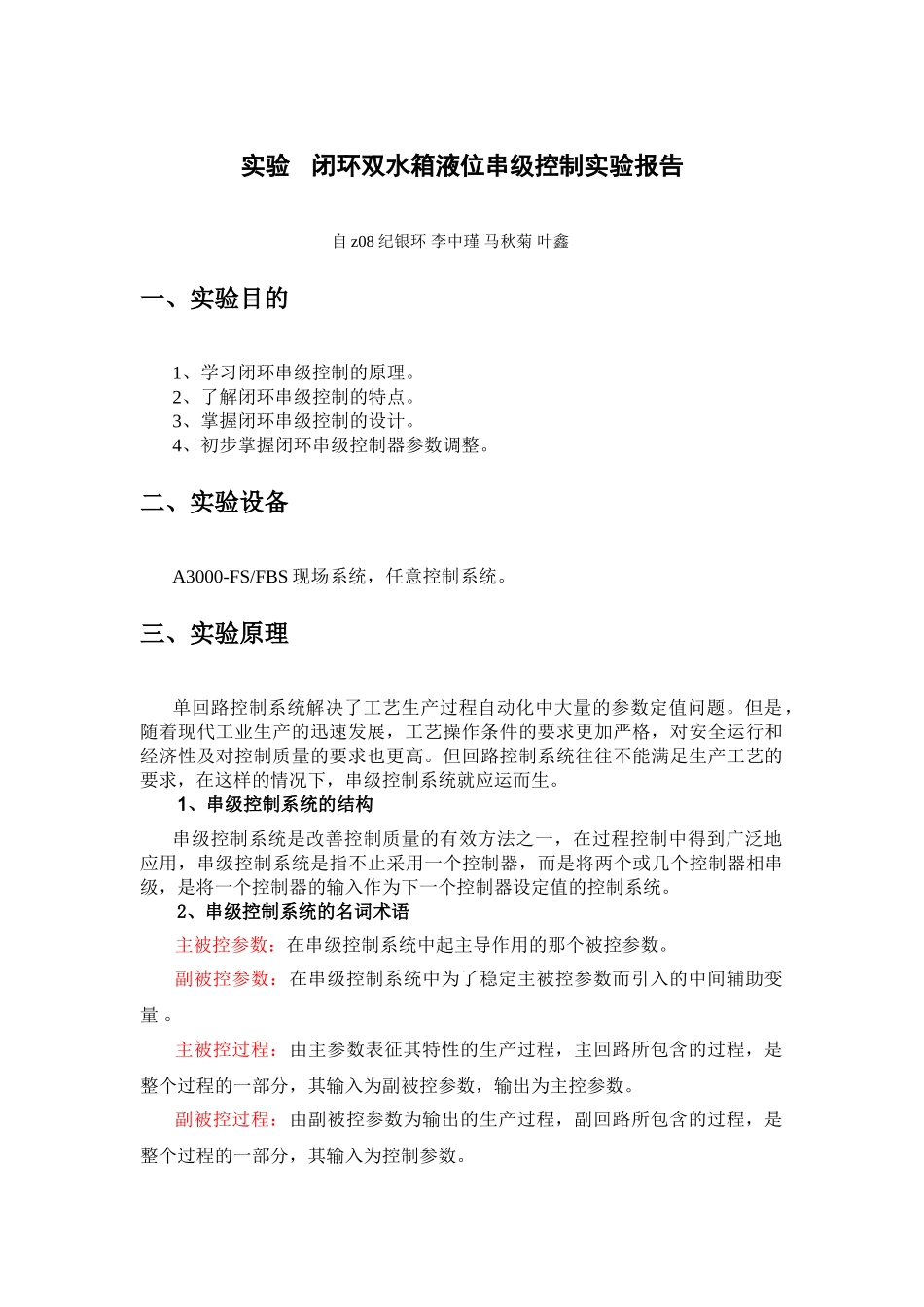

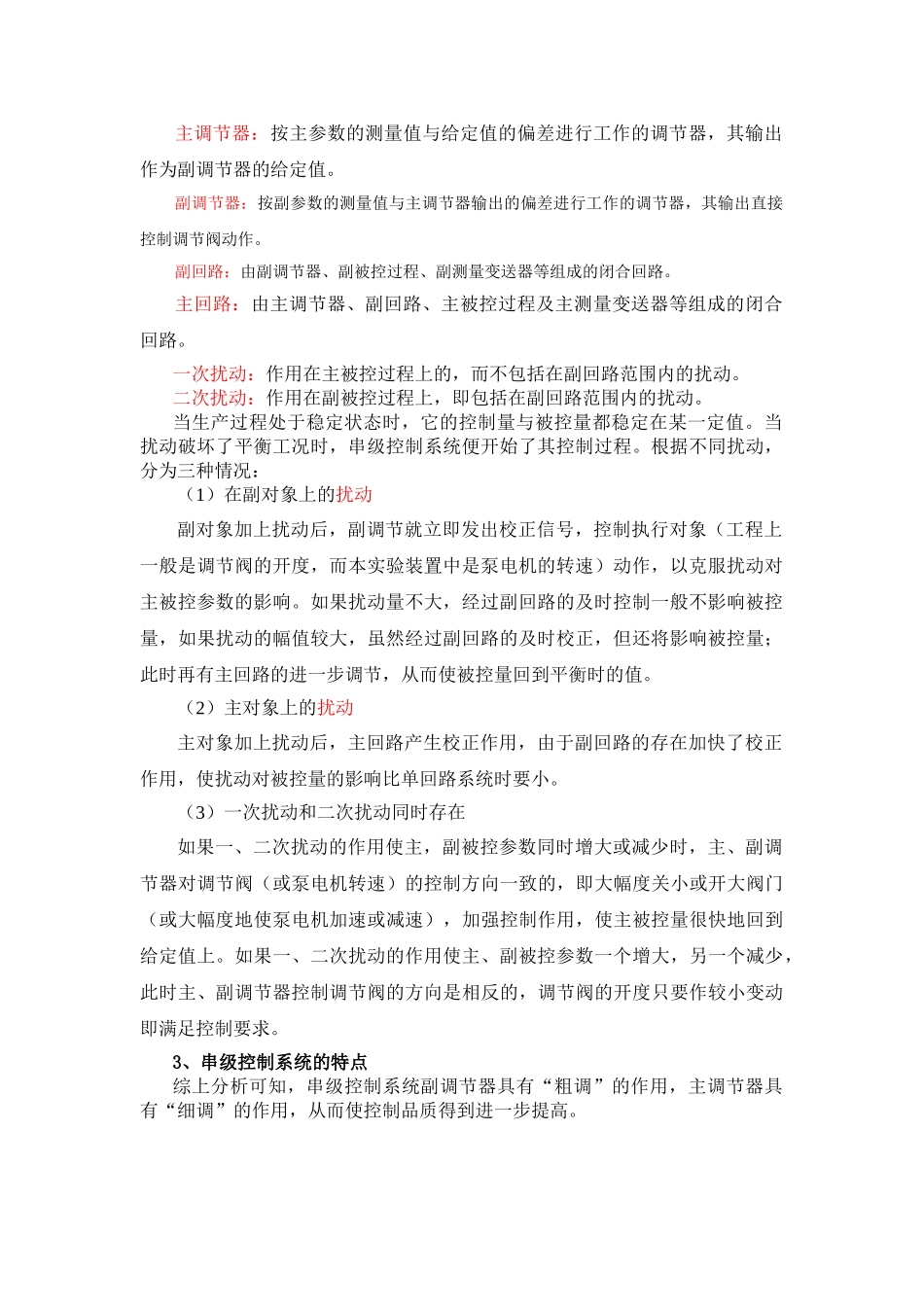

实验闭环双水箱液位串级控制实验报告自z08纪银环李中瑾马秋菊叶鑫一、实验目的1、学习闭环串级控制的原理。2、了解闭环串级控制的特点。3、掌握闭环串级控制的设计。4、初步掌握闭环串级控制器参数调整。二、实验设备A3000-FS/FBS现场系统，任意控制系统。三、实验原理单回路控制系统解决了工艺生产过程自动化中大量的参数定值问题。但是，随着现代工业生产的迅速发展，工艺操作条件的要求更加严格，对安全运行和经济性及对控制质量的要求也更高。但回路控制系统往往不能满足生产工艺的要求，在这样的情况下，串级控制系统就应运而生。1、串级控制系统的结构串级控制系统是改善控制质量的有效方法之一，在过程控制中得到广泛地应用，串级控制系统是指不止采用一个控制器，而是将两个或几个控制器相串级，是将一个控制器的输入作为下一个控制器设定值的控制系统。2、串级控制系统的名词术语主被控参数：在串级控制系统中起主导作用的那个被控参数。副被控参数：在串级控制系统中为了稳定主被控参数而引入的中间辅助变量。主被控过程：由主参数表征其特性的生产过程，主回路所包含的过程，是整个过程的一部分，其输入为副被控参数，输出为主控参数。副被控过程：由副被控参数为输出的生产过程，副回路所包含的过程，是整个过程的一部分，其输入为控制参数。主调节器：按主参数的测量值与给定值的偏差进行工作的调节器，其输出作为副调节器的给定值。副调节器：按副参数的测量值与主调节器输出的偏差进行工作的调节器，其输出直接控制调节阀动作。副回路：由副调节器、副被控过程、副测量变送器等组成的闭合回路。主回路：由主调节器、副回路、主被控过程及主测量变送器等组成的闭合回路。一次扰动：作用在主被控过程上的，而不包括在副回路范围内的扰动。二次扰动：作用在副被控过程上，即包括在副回路范围内的扰动。当生产过程处于稳定状态时，它的控制量与被控量都稳定在某一定值。当扰动破坏了平衡工况时，串级控制系统便开始了其控制过程。根据不同扰动，分为三种情况：（1）在副对象上的扰动副对象加上扰动后，副调节就立即发出校正信号，控制执行对象（工程上一般是调节阀的开度，而本实验装置中是泵电机的转速）动作，以克服扰动对主被控参数的影响。如果扰动量不大，经过副回路的及时控制一般不影响被控量，如果扰动的幅值较大，虽然经过副回路的及时校正，但还将影响被控量；此时再有主回路的进一步调节，从而使被控量回到平衡时的值。（2）主对象上的扰动主对象加上扰动后，主回路产生校正作用，由于副回路的存在加快了校正作用，使扰动对被控量的影响比单回路系统时要小。（3）一次扰动和二次扰动同时存在如果一、二次扰动的作用使主，副被控参数同时增大或减少时，主、副调节器对调节阀（或泵电机转速）的控制方向一致的，即大幅度关小或开大阀门（或大幅度地使泵电机加速或减速），加强控制作用，使主被控量很快地回到给定值上。如果一、二次扰动的作用使主、副被控参数一个增大，另一个减少，此时主、副调节器控制调节阀的方向是相反的，调节阀的开度只要作较小变动即满足控制要求。3、串级控制系统的特点综上分析可知，串级控制系统副调节器具有“粗调”的作用，主调节器具有“细调”的作用，从而使控制品质得到进一步提高。串级控制系统是改善和提高控制品质的一种极为有效的控制方案。它与单回路反馈控制系统比较，由于在系统结构上多了一个副回路，所以具有以下一些特点：（1）改善了过程的动态特性串级控制系统比单回路控制系统在结构上多了一个副回路。它的容量滞后减少了，过程的动态特性得到改善，使系统的响应加快，控制更为及时。（2）提高了系统工作频率串级系统由于存在一个副回路，改善了过程特性，等效过程的时间常数减小了，从而提高了系统的工作频率，使振荡周期缩短，改善了系统的控制质量。（3）具有较强的抗扰动能力在串级控制系统中，主、副调节器放大系数的乘积愈大，则系统的抗扰动能力愈强，控制质量愈好。串级控制系统由于存在副回路，只要扰动由副回路引入，不等它影响到主参数，副回路立即进行调节，这样，该扰动对主参数的影响就会大大地减...
