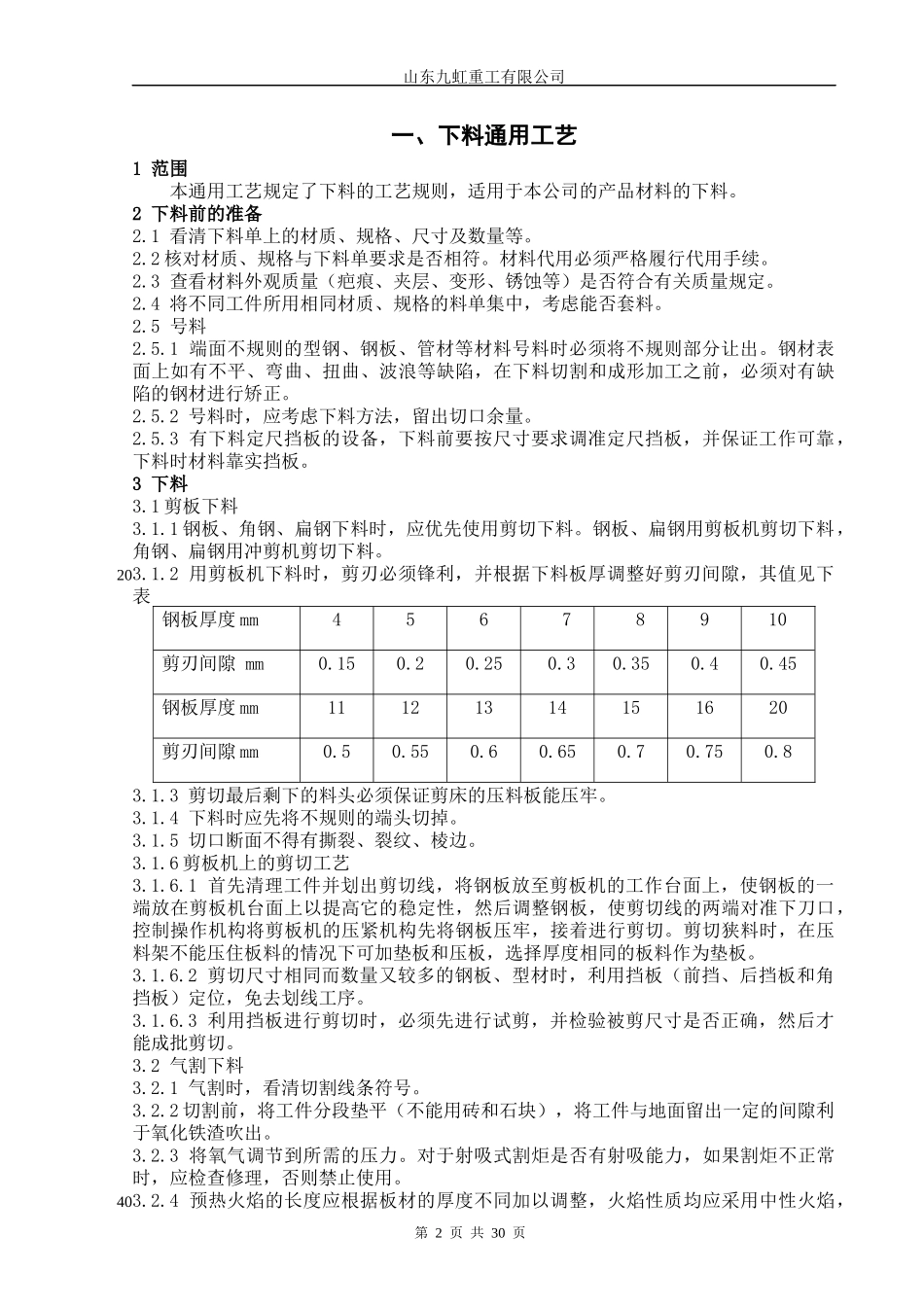

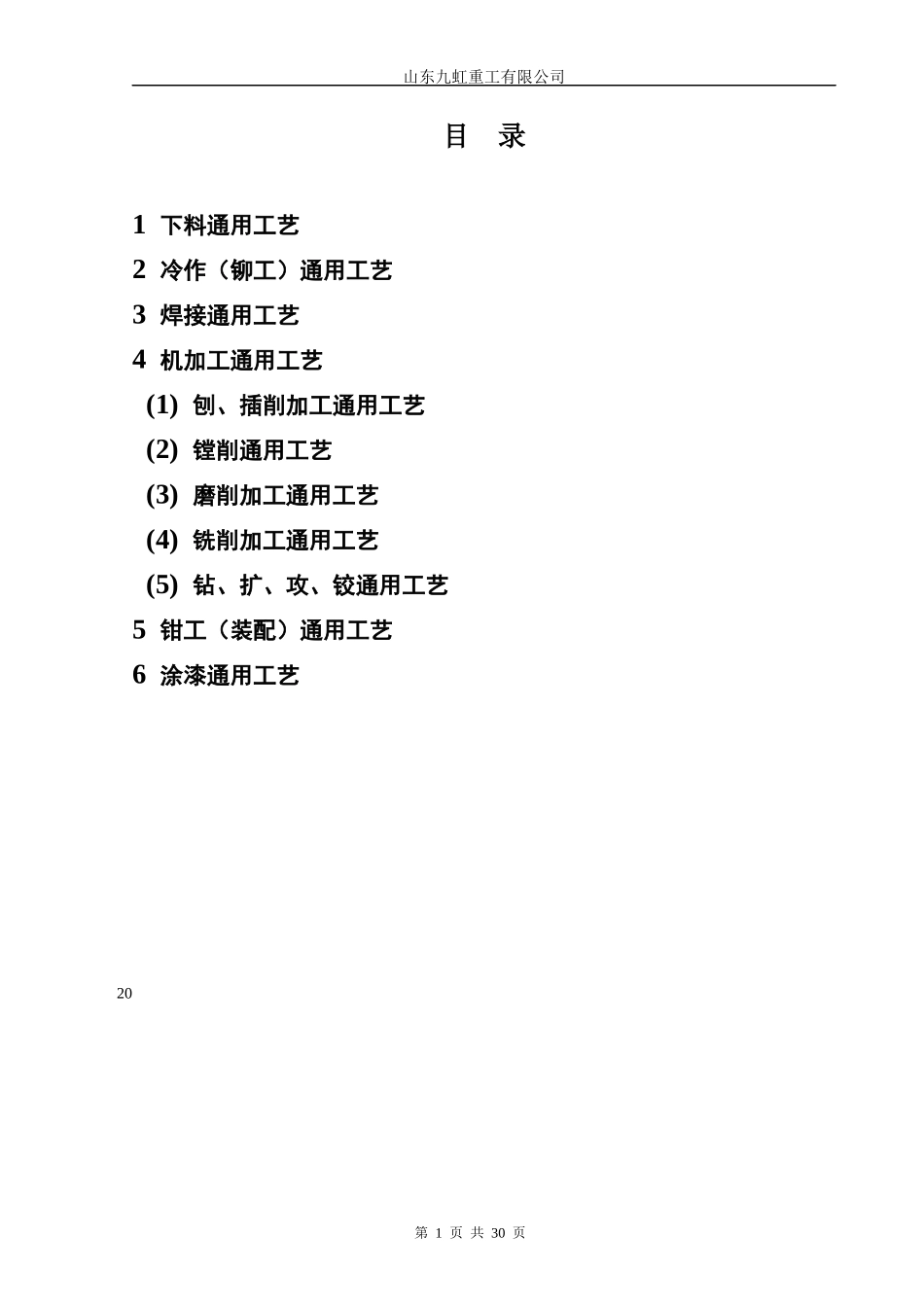

山东九虹重工有限公司目录1下料通用工艺2冷作（铆工）通用工艺3焊接通用工艺4机加工通用工艺(1)刨、插削加工通用工艺(2)镗削通用工艺(3)磨削加工通用工艺(4)铣削加工通用工艺(5)钻、扩、攻、铰通用工艺5钳工（装配）通用工艺6涂漆通用工艺第1页共30页20山东九虹重工有限公司一、下料通用工艺1范围本通用工艺规定了下料的工艺规则，适用于本公司的产品材料的下料。2下料前的准备2.1看清下料单上的材质、规格、尺寸及数量等。2.2核对材质、规格与下料单要求是否相符。材料代用必须严格履行代用手续。2.3查看材料外观质量（疤痕、夹层、变形、锈蚀等）是否符合有关质量规定。2.4将不同工件所用相同材质、规格的料单集中，考虑能否套料。2.5号料2.5.1端面不规则的型钢、钢板、管材等材料号料时必须将不规则部分让出。钢材表面上如有不平、弯曲、扭曲、波浪等缺陷，在下料切割和成形加工之前，必须对有缺陷的钢材进行矫正。2.5.2号料时，应考虑下料方法，留出切口余量。2.5.3有下料定尺挡板的设备，下料前要按尺寸要求调准定尺挡板，并保证工作可靠，下料时材料靠实挡板。3下料3.1剪板下料3.1.1钢板、角钢、扁钢下料时，应优先使用剪切下料。钢板、扁钢用剪板机剪切下料，角钢、扁钢用冲剪机剪切下料。3.1.2用剪板机下料时，剪刃必须锋利，并根据下料板厚调整好剪刃间隙，其值见下表钢板厚度mm45678910剪刃间隙mm0.150.20.250.30.350.40.45钢板厚度mm11121314151620剪刃间隙mm0.50.550.60.650.70.750.83.1.3剪切最后剩下的料头必须保证剪床的压料板能压牢。3.1.4下料时应先将不规则的端头切掉。3.1.5切口断面不得有撕裂、裂纹、棱边。3.1.6剪板机上的剪切工艺3.1.6.1首先清理工件并划出剪切线，将钢板放至剪板机的工作台面上，使钢板的一端放在剪板机台面上以提高它的稳定性，然后调整钢板，使剪切线的两端对准下刀口，控制操作机构将剪板机的压紧机构先将钢板压牢，接着进行剪切。剪切狭料时，在压料架不能压住板料的情况下可加垫板和压板，选择厚度相同的板料作为垫板。3.1.6.2剪切尺寸相同而数量又较多的钢板、型材时，利用挡板（前挡、后挡板和角挡板）定位，免去划线工序。3.1.6.3利用挡板进行剪切时，必须先进行试剪，并检验被剪尺寸是否正确，然后才能成批剪切。3.2气割下料3.2.1气割时，看清切割线条符号。3.2.2切割前，将工件分段垫平（不能用砖和石块），将工件与地面留出一定的间隙利于氧化铁渣吹出。3.2.3将氧气调节到所需的压力。对于射吸式割炬是否有射吸能力，如果割炬不正常时，应检查修理，否则禁止使用。3.2.4预热火焰的长度应根据板材的厚度不同加以调整，火焰性质均应采用中性火焰，第2页共30页2040山东九虹重工有限公司即打开切割氧时火焰不出现碳化焰。3.2.5气割不同厚度的钢板时，要调节切割氧的压力，而同一把割炬的几个不同号码嘴头应尽量不经常调换。气割选择见表：3.2.6切割速度应适当。速度适当时，熔渣和火花垂直向而去；速度太快时，产生较大的后拖量，不易切透，火花向后面，造成铁渣往上面，容易产生回火现象。3.2.7割嘴与工件的距离3.2.7.1钢板的气割，割嘴与工件的距离大致等于焰芯长度加上2-4毫米左右。气割4-25毫米厚的钢板时，割嘴向后倾斜20°-30°角，即向切割前进的反方向。3.2.7.2气割4毫米以下的钢板时，割嘴向后倾斜25°-45°角，即向切割前进的反方向。割嘴与工件表面的距离为10～15毫米，切割速度应尽可能快。3.2.8气割顺序3.2.8.1气割一般是从右向左方向进行，在正常工作停止时，应先关切割氧，再关乙炔（煤气）和预热氧阀门。3.2.8.2切割临近终点，嘴头应向切割前进反方向倾斜一些，以利于钢板的下部提前割透，使收尾的割缝整齐。3.2.9坡口的气割3.2.9.1先按坡口的角度尺寸划线，然后将割嘴按坡口角度找好，往后拖或向前操作切割，同时坡口的气割与分离切割相比，割嘴稍慢，预热火焰能率应适当减少，而切割氧的压力应稍大。3.2.9.2切割坡口时，可采用角度靠具和角度可调的滚轮架上调节使用。3.2.10法兰及圆盘气割3.2.10.1用顶规将圆十字中心样冲眼定顶。钢板进行预热，割嘴垂直于钢板至钢板达到切割温度时（暗红），将割嘴倾斜一些便于...
