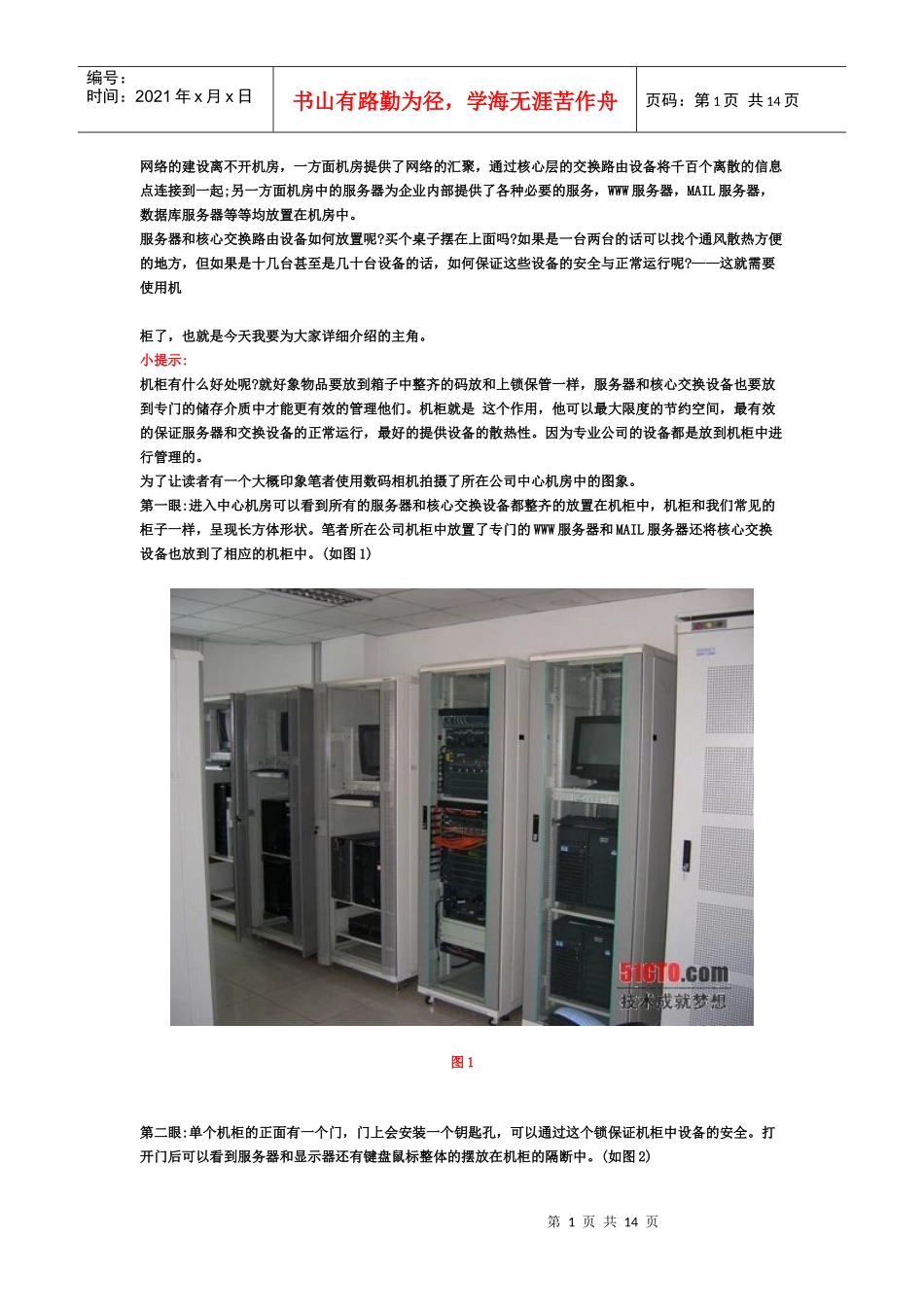

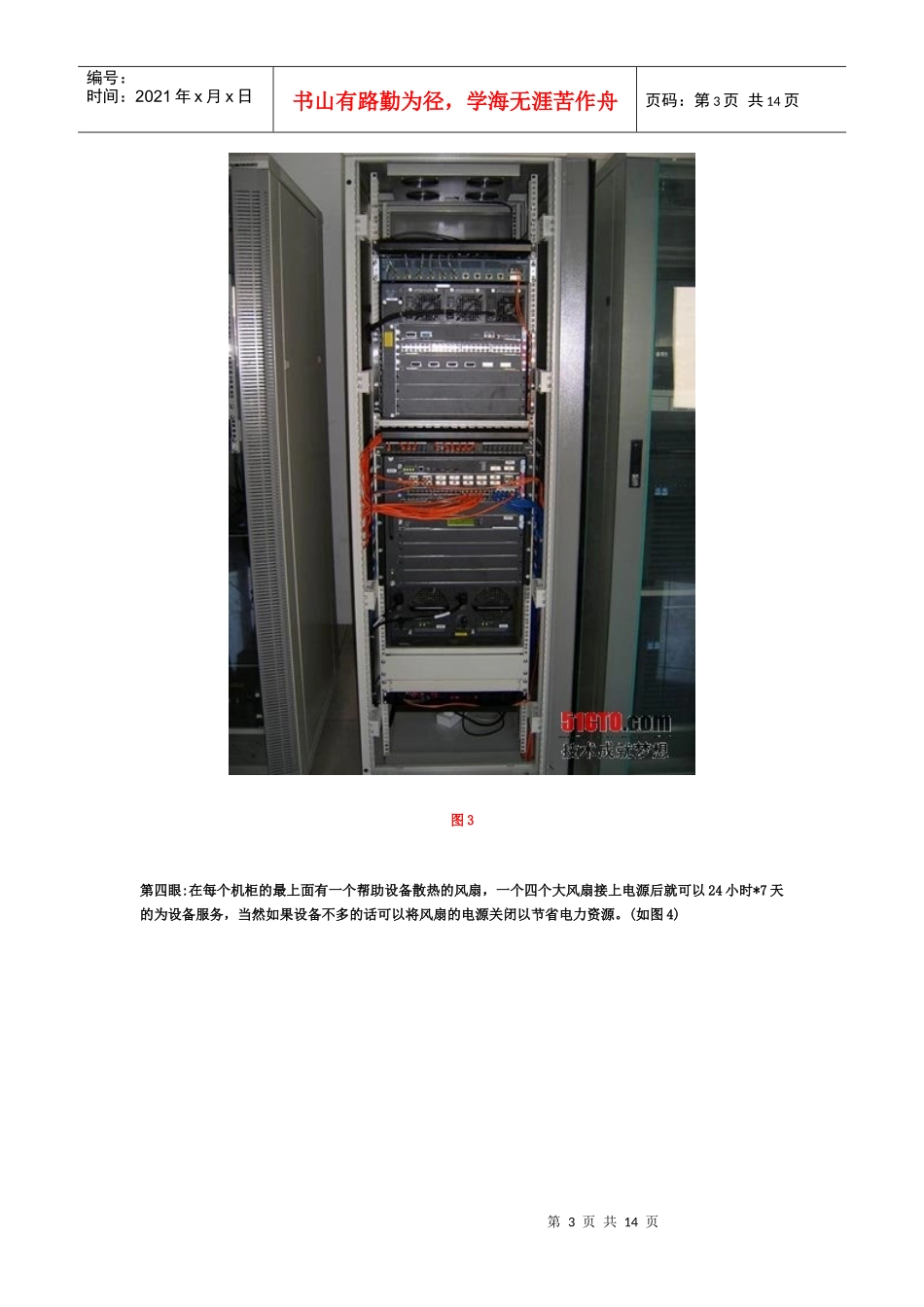

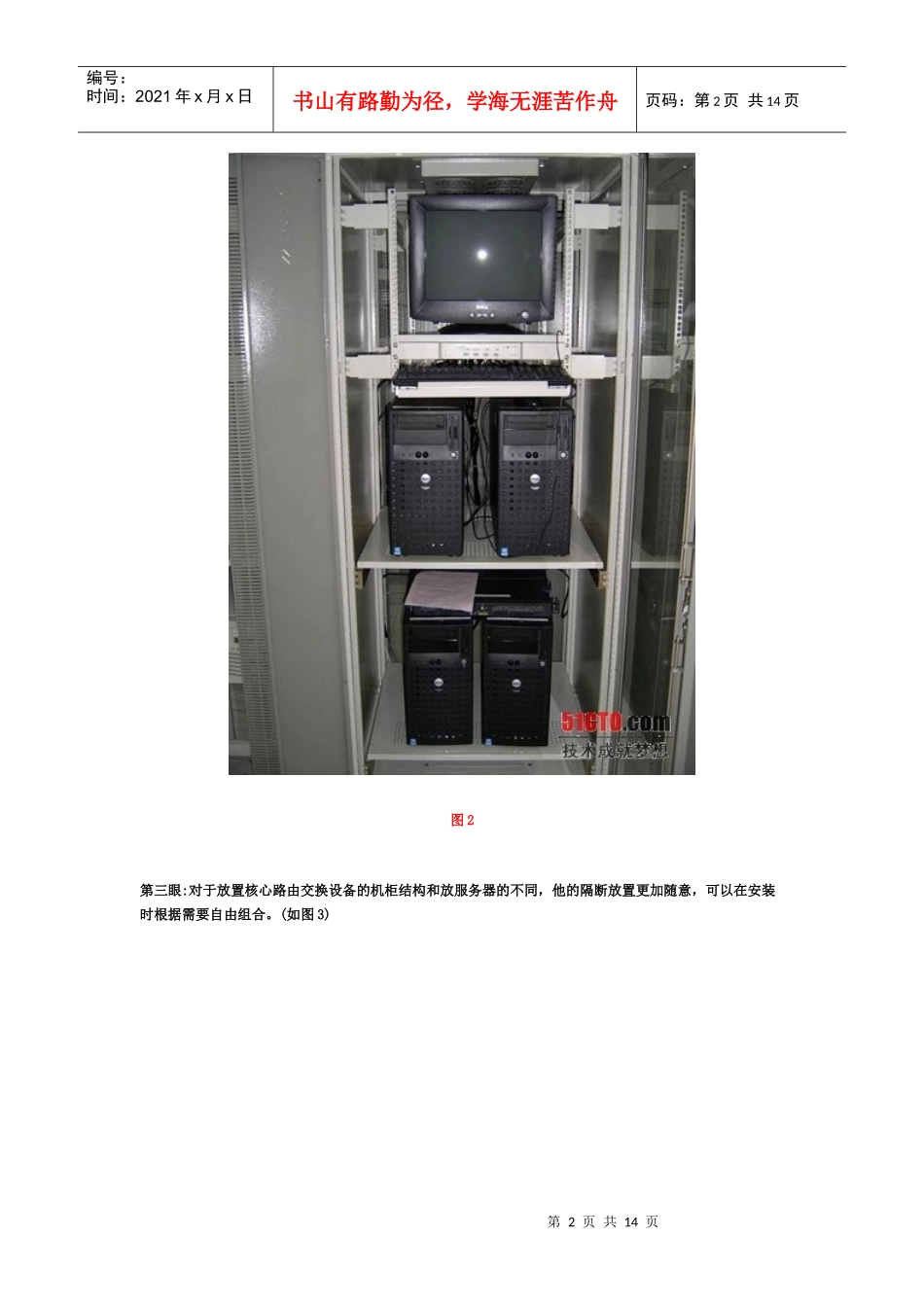

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页网络的建设离不开机房，一方面机房提供了网络的汇聚，通过核心层的交换路由设备将千百个离散的信息点连接到一起;另一方面机房中的服务器为企业内部提供了各种必要的服务，WWW服务器，MAIL服务器，数据库服务器等等均放置在机房中。服务器和核心交换路由设备如何放置呢?买个桌子摆在上面吗?如果是一台两台的话可以找个通风散热方便的地方，但如果是十几台甚至是几十台设备的话，如何保证这些设备的安全与正常运行呢?——这就需要使用机柜了，也就是今天我要为大家详细介绍的主角。小提示:机柜有什么好处呢?就好象物品要放到箱子中整齐的码放和上锁保管一样，服务器和核心交换设备也要放到专门的储存介质中才能更有效的管理他们。机柜就是这个作用，他可以最大限度的节约空间，最有效的保证服务器和交换设备的正常运行，最好的提供设备的散热性。因为专业公司的设备都是放到机柜中进行管理的。为了让读者有一个大概印象笔者使用数码相机拍摄了所在公司中心机房中的图象。第一眼:进入中心机房可以看到所有的服务器和核心交换设备都整齐的放置在机柜中，机柜和我们常见的柜子一样，呈现长方体形状。笔者所在公司机柜中放置了专门的WWW服务器和MAIL服务器还将核心交换设备也放到了相应的机柜中。(如图1)图1第二眼:单个机柜的正面有一个门，门上会安装一个钥匙孔，可以通过这个锁保证机柜中设备的安全。打开门后可以看到服务器和显示器还有键盘鼠标整体的摆放在机柜的隔断中。(如图2)第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页图2第三眼:对于放置核心路由交换设备的机柜结构和放服务器的不同，他的隔断放置更加随意，可以在安装时根据需要自由组合。(如图3)第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页图3第四眼:在每个机柜的最上面有一个帮助设备散热的风扇，一个四个大风扇接上电源后就可以24小时*7天的为设备服务，当然如果设备不多的话可以将风扇的电源关闭以节省电力资源。(如图4)第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页图4第五眼:由于放置服务器的机柜最常见所以我们选择这种机柜一步步进行介绍。在风扇的下面是显示器和键盘设备。(如图5)图5第六眼:在机柜的后面同样有一个门，门上安装了锁。只有用正确的钥匙才可以打开，当然为了散热机柜后面的门设计上添加了散热孔。(如图6)第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页图6第七眼:在机柜的侧面是金属壳，虽然我们可以将其卸下更好的布线，但在平时使用时一般还是不对机柜的侧面进行操作的。(如图7)第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页图7第八眼:打开机柜的后门我们可以看到密密麻麻排列的线缆。最重要的是电源接口。(如图8)图8第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页第九眼:电源插座都提供的是三口插座，因为这样的插口更保险，添加了一个地线插口有效的保护了设备。(如图9)图9第十眼:在机柜的两边为使用者提供了走线的边槽，一般线路都是通过边槽固定的。我们使用专门的固定装置将多条线路(包括网线，电源线等)缠在一起。(如图10)第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页图10第十一眼:我们不要以为机柜上提供的电源接口数量就是可以连接的设备数量，笔者公司机柜提供了六个电源接口，在实际使用中四台服务器，一台NAS和一个显示器是不够用的，因为我们还需要一个接口提供整个机柜的电源，所以实际中使用添加额外的接线板来解决这个问题，接线板连接地板上的电源为整个机柜供电。(如图11)第9页共14页第8页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共14页图11第十二眼:我们还需要拿出一个专门的电...
