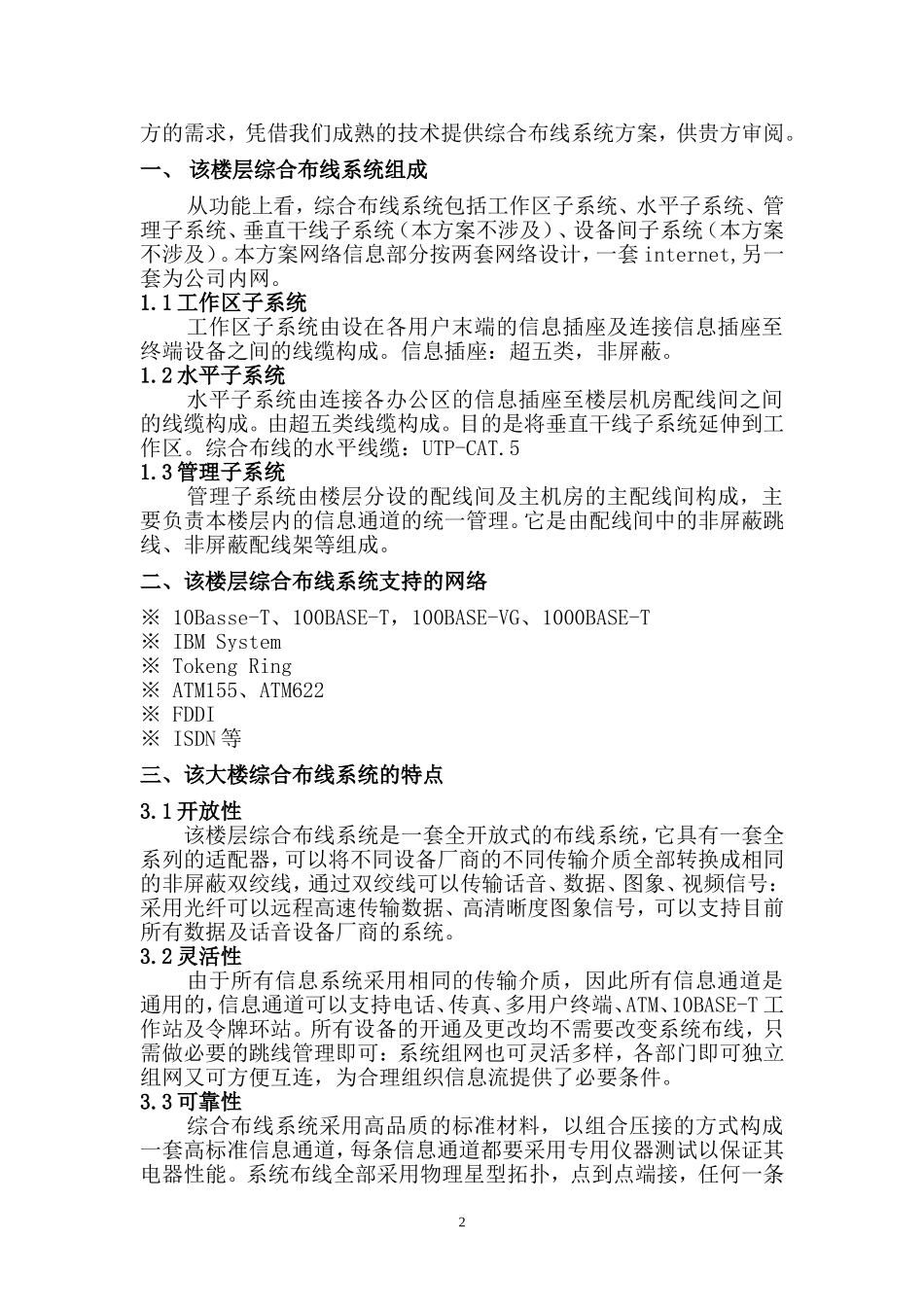

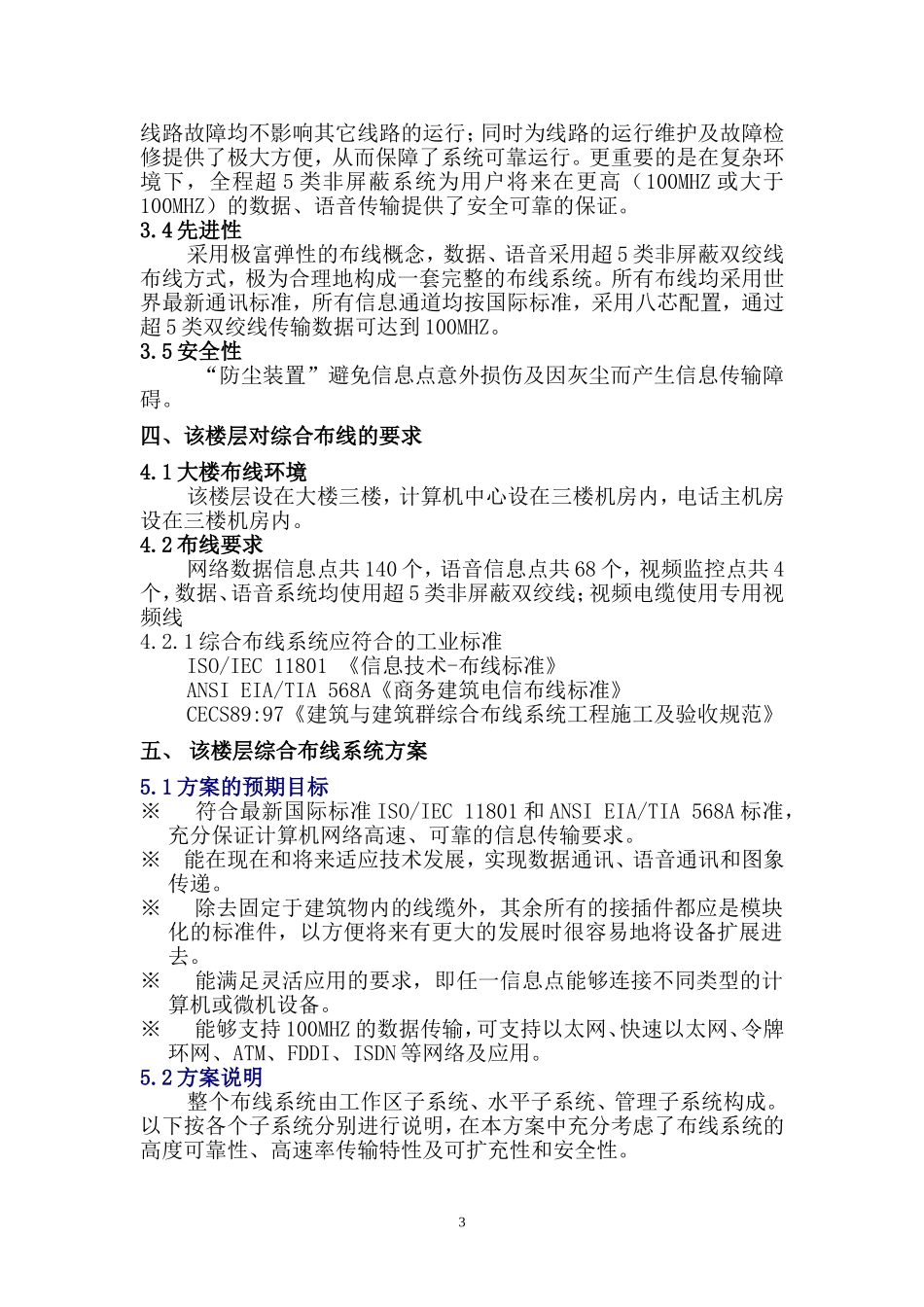

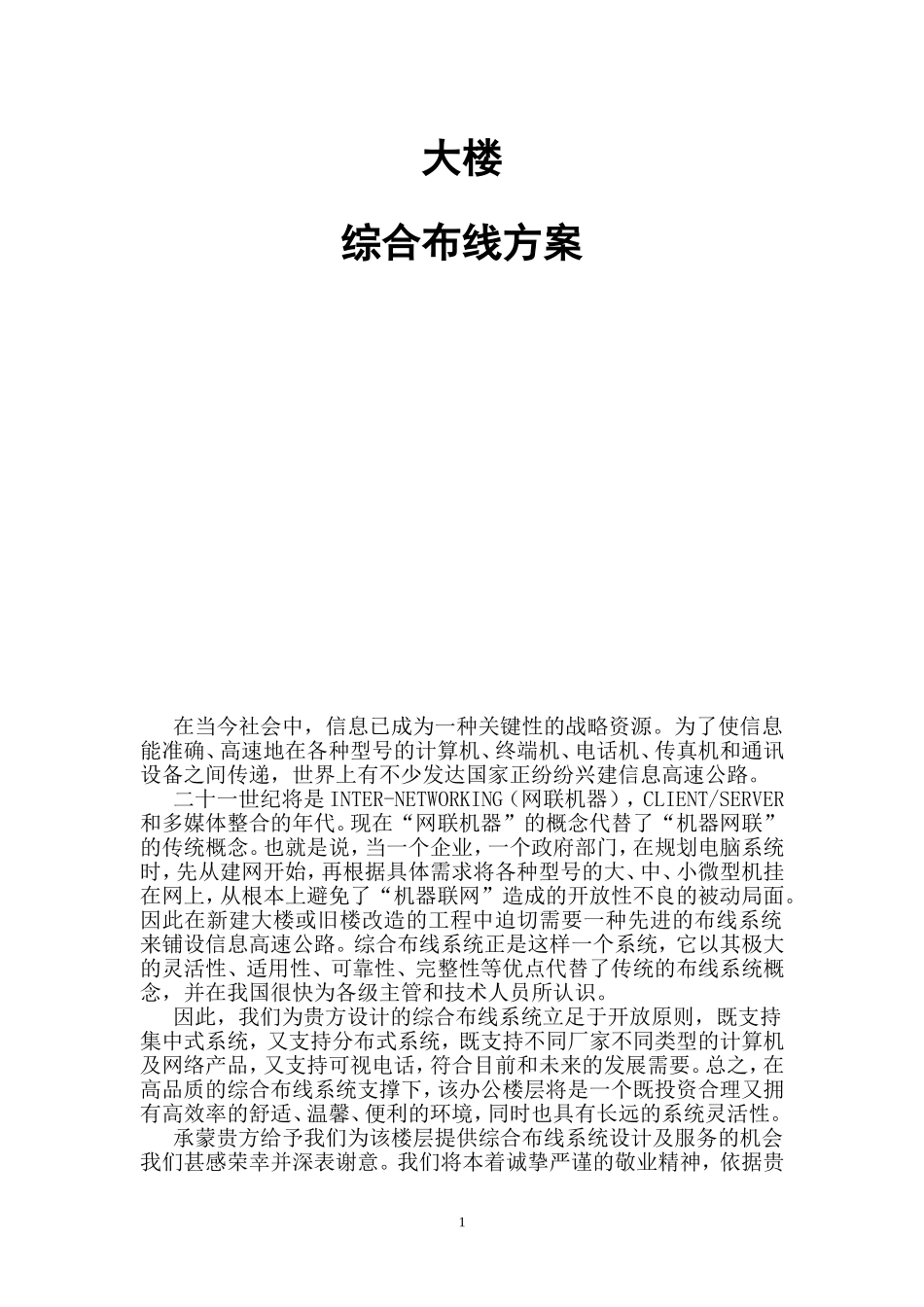

大楼综合布线方案在当今社会中，信息已成为一种关键性的战略资源。为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。二十一世纪将是INTER-NETWORKING（网联机器），CLIENT/SERVER和多媒体整合的年代。现在“网联机器”的概念代替了“机器网联”的传统概念。也就是说，当一个企业，一个政府部门，在规划电脑系统时，先从建网开始，再根据具体需求将各种型号的大、中、小微型机挂在网上，从根本上避免了“机器联网”造成的开放性不良的被动局面。因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。因此，我们为贵方设计的综合布线系统立足于开放原则，既支持集中式系统，又支持分布式系统，既支持不同厂家不同类型的计算机及网络产品，又支持可视电话，符合目前和未来的发展需要。总之，在高品质的综合布线系统支撑下，该办公楼层将是一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时也具有长远的系统灵活性。承蒙贵方给予我们为该楼层提供综合布线系统设计及服务的机会我们甚感荣幸并深表谢意。我们将本着诚挚严谨的敬业精神，依据贵1方的需求，凭借我们成熟的技术提供综合布线系统方案，供贵方审阅。一、该楼层综合布线系统组成从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统（本方案不涉及）、设备间子系统（本方案不涉及）。本方案网络信息部分按两套网络设计，一套internet,另一套为公司内网。1.1工作区子系统工作区子系统由设在各用户末端的信息插座及连接信息插座至终端设备之间的线缆构成。信息插座：超五类，非屏蔽。1.2水平子系统水平子系统由连接各办公区的信息插座至楼层机房配线间之间的线缆构成。由超五类线缆构成。目的是将垂直干线子系统延伸到工作区。综合布线的水平线缆：UTP-CAT.51.3管理子系统管理子系统由楼层分设的配线间及主机房的主配线间构成，主要负责本楼层内的信息通道的统一管理。它是由配线间中的非屏蔽跳线、非屏蔽配线架等组成。二、该楼层综合布线系统支持的网络※10Basse-T、100BASE-T，100BASE-VG、1000BASE-T※IBMSystem※TokengRing※ATM155、ATM622※FDDI※ISDN等三、该大楼综合布线系统的特点3.1开放性该楼层综合布线系统是一套全开放式的布线系统，它具有一套全系列的适配器，可以将不同设备厂商的不同传输介质全部转换成相同的非屏蔽双绞线，通过双绞线可以传输话音、数据、图象、视频信号：采用光纤可以远程高速传输数据、高清晰度图象信号，可以支持目前所有数据及话音设备厂商的系统。3.2灵活性由于所有信息系统采用相同的传输介质，因此所有信息通道是通用的，信息通道可以支持电话、传真、多用户终端、ATM、10BASE-T工作站及令牌环站。所有设备的开通及更改均不需要改变系统布线，只需做必要的跳线管理即可：系统组网也可灵活多样，各部门即可独立组网又可方便互连，为合理组织信息流提供了必要条件。3.3可靠性综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准信息通道，每条信息通道都要采用专用仪器测试以保证其电器性能。系统布线全部采用物理星型拓扑，点到点端接，任何一条2线路故障均不影响其它线路的运行；同时为线路的运行维护及故障检修提供了极大方便，从而保障了系统可靠运行。更重要的是在复杂环境下，全程超5类非屏蔽系统为用户将来在更高（100MHZ或大于100MHZ）的数据、语音传输提供了安全可靠的保证。3.4先进性采用极富弹性的布线概念，数据、语音采用超5类非屏蔽双绞线布线方式，极为合理地构成一套完整的布线系统。所有布线均采用世界最新通讯标准，所有信息通道均按国际标准，采用八芯配置，通过超5类双绞线传输数据可达到100MHZ。3.5安全性“防尘装置”避免信息点意外损伤及因灰尘而产生信息传输障碍。四、该楼层对综合布线的要求4.1大楼布线环境该楼层设在大楼三楼，...
