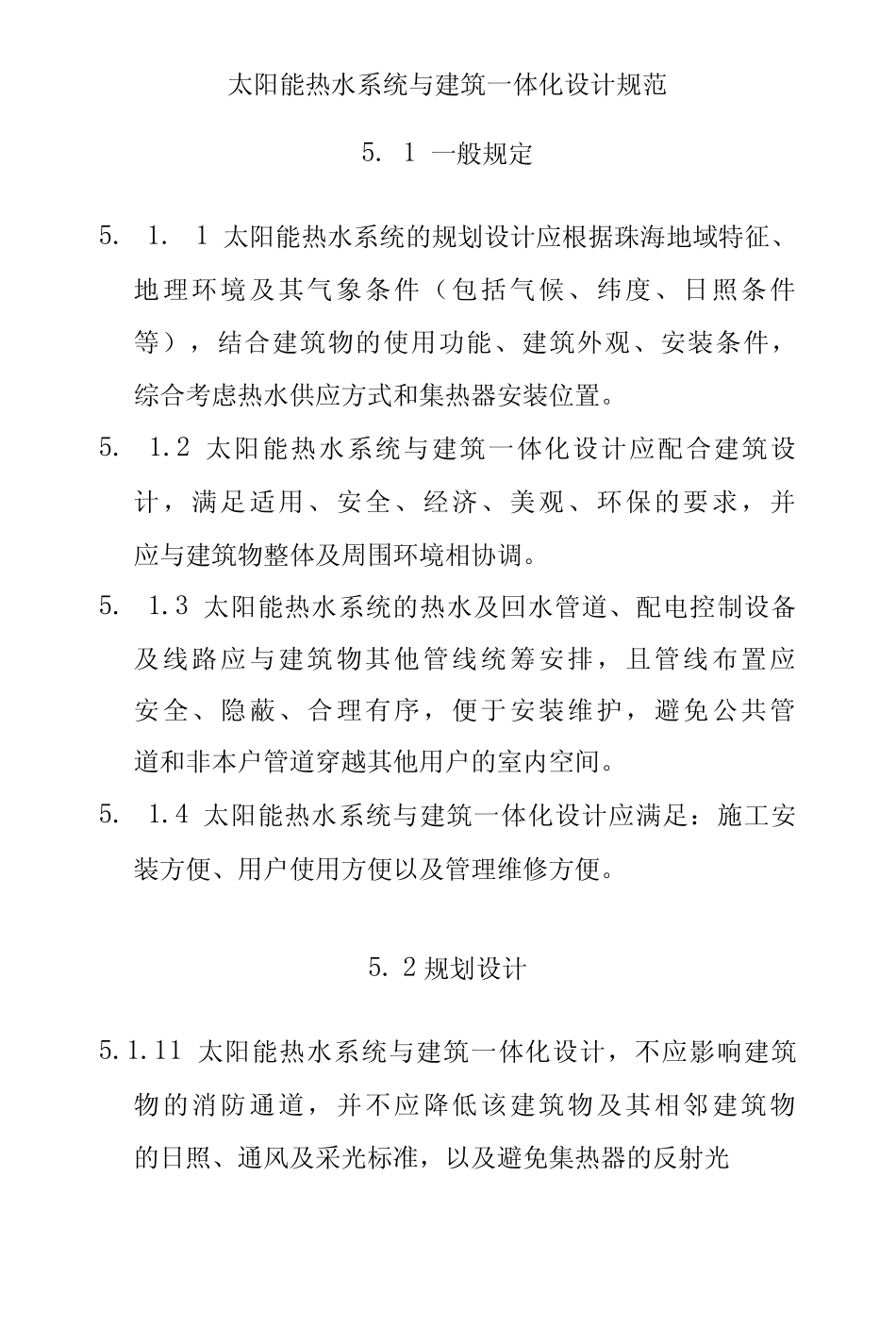

太阳能热水系统与建筑一体化设计规范5.1一般规定5.1.1太阳能热水系统的规划设计应根据珠海地域特征、地理环境及其气象条件（包括气候、纬度、日照条件等），结合建筑物的使用功能、建筑外观、安装条件，综合考虑热水供应方式和集热器安装位置。5.1.2太阳能热水系统与建筑一体化设计应配合建筑设计，满足适用、安全、经济、美观、环保的要求，并应与建筑物整体及周围环境相协调。5.1.3太阳能热水系统的热水及回水管道、配电控制设备及线路应与建筑物其他管线统筹安排，且管线布置应安全、隐蔽、合理有序，便于安装维护，避免公共管道和非本户管道穿越其他用户的室内空间。5.1.4太阳能热水系统与建筑一体化设计应满足：施工安装方便、用户使用方便以及管理维修方便。5.2规划设计5.1.11太阳能热水系统与建筑一体化设计，不应影响建筑物的消防通道，并不应降低该建筑物及其相邻建筑物的日照、通风及采光标准，以及避免集热器的反射光对附近建筑物造成光污染。5.1.22建筑体型及空间组合应为集热器接收较多太阳能创造有利条件。5.1.3建筑物周围的环境景观与绿化种植，应避免对投射到太阳能集热器上的阳光造成遮挡。5.1.4建筑规划设计时，应对太阳能集热器的设置位置进行日照计算分析，确保集热器在冬至日的日照时数不低于4ho5.1.55安装太阳能热水系统的建筑物的主要朝向宜朝南。5.3建筑设计5.1.61建筑设计应考虑太阳能热水系统与建筑外形有机结合，太阳能热水系统与建筑一体化设计，应贯穿方案设计到施工图设计的全过程。5.1.72建筑设计应合理确定太阳能热水系统在建筑中的的太阳能集热器，不得影响相应部位的建筑功能，并与建筑整体有机结合，保持建筑统一和谐的外观。5.3.3建筑设计时，应合理布置太阳能热水系统各组成部分在建筑中的位置，满足所在部位相应的防水、防潮、通风、隔热、防光污染、防雷电、抗台风、抗震及检位置,阳台、墙面或建筑其他部位安装在建筑屋修等要求。5.3.4安装太阳能集热器的建筑部位，应设置防止太阳能集热器损坏后其部件坠落伤人的安全防护设施。5.3.5直接以太阳能集热器构成围护结构（如嵌入墙体部位）时，太阳能集热器应满足所在部位的结构安全、建筑节能、防水及防火等建筑防护功能要求。5.3.6在既有建筑上安装太阳能热水系统设施时，要避免破坏原有屋面的防水系统，否则应做好二次防水处理。5.3.7太阳能集热器不应跨越建筑变形缝设置。5.3.8设置太阳能集热器的平屋面应符合下列要求：1）太阳能集热器支架应与屋面预埋件连接牢固，并应在地脚螺栓周围做防水密封处理；2）在已建建筑物的屋面防水层上设置太阳能集热器时，屋面防水层应包到基座上部，并在基座下部加设附加防水层；3）上人屋面的太阳能集热器周围屋面、检修通道、屋面出入口和集热器之间的人行通道上部应铺设保护层；4）太阳能集热器与贮水箱相连的管线需穿屋面时，应在屋面预埋防水套管。防水套管应在屋面防水层施工前埋设完毕，并应对其与屋面相接处做防水密封处理。5.3.9设置太阳能集热器的坡屋面应符合下列要求：1）屋面的坡度宜结合太阳能集热器接收太阳光的最佳倾角来确定;2）设置在坡屋面的太阳能集热器支架应与坡屋面板上预埋件牢固连接，并应采取防水构造措施；3）太阳能集热器顺坡镶嵌在坡屋面上，其与周围屋面材料连接部位应做好防水构造处理；4）顺坡架空在坡屋面上的太阳能集热器与屋面间空隙不宜大于100mm；体的保温、隔热、排水、防水、防雷电、抗台风及抗震等功能；6）坡屋面上太阳能集热器与贮水箱相连的管线需穿过坡屋面时，应在屋面预埋防水套管。防水套管应在屋面防水层施工前埋设完毕，并应对其与屋面相接处做防水密封处理；7）太阳能集热器与坡屋面结合处雨水的排放应通畅。1.3.10设置太阳能集热器的阳台应符合下列要求:1）设置太阳能集热器的阳台除应承受太阳能集热器荷载夕卜，还应对安装部位可能造成的栏板变形、裂缝等不利因素采取必要的技术防护措施；2）当太阳能集热器外挂或嵌入阳台栏板时，阳台栏板应设置安全可靠的预埋件，太阳能集热器支架应与预埋件牢固连接；5)太阳能集热器顺坡镶嵌在坡屋面上，不得降低屋面整3）由太阳能集热器构成的阳台栏板，应满足其...
