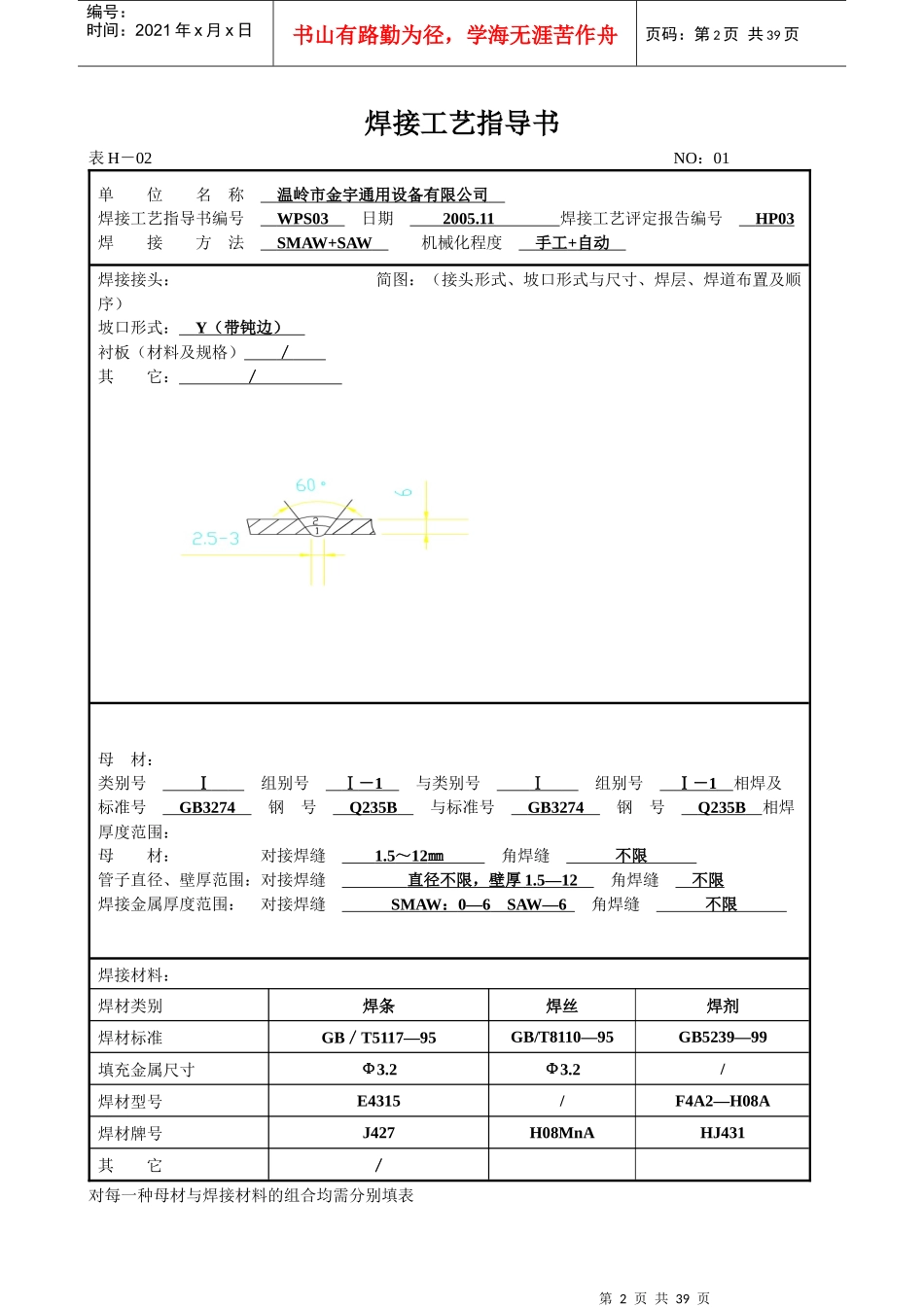

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页焊接工艺评定报告JB4708—2000编号：HP03材质规格：Q235B.δ=6焊接方法：SMAW+SAW编制：审核：批准：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页焊接工艺指导书表H－02NO：01单位名称温岭市金宇通用设备有限公司焊接工艺指导书编号WPS03日期2005.11焊接工艺评定报告编号HP03焊接方法SMAW+SAW机械化程度手工+自动焊接接头：简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）坡口形式：Y（带钝边）衬板（材料及规格）／其它：／母材：类别号Ⅰ组别号Ⅰ－1与类别号Ⅰ组别号Ⅰ－1相焊及标准号GB3274钢号Q235B与标准号GB3274钢号Q235B相焊厚度范围：母材：对接焊缝1.5～12㎜角焊缝不限管子直径、壁厚范围：对接焊缝直径不限，壁厚1.5—12角焊缝不限焊接金属厚度范围：对接焊缝SMAW：0—6SAW—6角焊缝不限焊接材料：焊材类别焊条焊丝焊剂焊材标准GB／T5117—95GB/T8110—95GB5239—99填充金属尺寸Ф3.2Ф3.2/焊材型号E4315/F4A2—H08A焊材牌号J427H08MnAHJ431其它／对每一种母材与焊接材料的组合均需分别填表第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页表H－02NO：02焊接位置：对接焊缝的位置板对接平焊1G焊接方向：（向上、向下）／角焊缝位置／焊接方向：（向上、向下）／焊后热处理：温度范围（℃）／保温时间（h）／预热：预热温度（℃）（允许最低值）／层间温度（℃）（允许最低值）／保持预热时间／加热方式／气体：气体种类混合比流量（L／min）保护气／／／尾部保护气／／／背面保护气／／／电特性：电流种类：直流DC极性：—焊接电流范围（Ａ）90—140电弧电压（Ｖ）21—32焊道／焊层焊接方法填充材料焊接电流电弧电压（Ｖ）焊接速度（㎝／min）线能量（KJ/㎝）牌号直径极性电流(A)1SMAWJ427Ф3.2DC—90—11021—236—10／2SAWH08MnФ4DC—360—40030—3240—45／以下空白钨极类型及直径／喷嘴直径(㎜)／熔滴过渡形式／焊丝送进速度(cm/min)／技术措施：摆动焊或不摆动焊：摆动焊摆动参数：小幅摆动焊前清理和层间清理：清除坡口及附近30㎜的锈、油、水份（磨光机打磨）背面清根方法：单道焊或多道焊(每面)：单道焊单丝焊或多丝焊：单丝焊导电嘴至工件距离(㎜)／锤击：／其他：编制日期审核杨录日期03/05/28批准日期第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页焊接工艺评定报告表H－03NO：01单位名称温岭市金宇通用设备有限公司焊接工艺评定报告编号HP03日期焊接工艺指导书编号WPS03焊接方法SMAW+SAW机械化程度（手工、半自动、全自动）手工+自动接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度）母材：材料标准：GB93274钢号：Ｑ235B类、组别号：Ⅰ－1与类、组别号Ⅰ－1相焊厚度：6㎜直径：／其他：／焊后热处理：热处理温度（℃）：／保温时间（h）：／保护气体：气体种类混合比流量（L／min）保护气／／／尾部保护气／／／背面保护气／／／填充金属：焊材标准：GB／T5117—95GB/T8110—95焊材牌号：J427：H08Mn焊材规格：Ф3.2；Ф4焊缝金属厚度：SMAW：T=3SAW：T=3其他：／电特性：电流种类：直流极性：—钨极尺寸：／焊接电流（Ａ）：100：380焊接电压（Ｖ）：21—22：30其他：／焊接位置：对接焊缝位置：板对接平焊1G方向：（向上、向下）角焊缝位置：／方向：（向上、向下）技术措施：焊接速度（cm/min）：8：45摆动或不摆动：摆动摆动参数：小幅摆动多道焊或单道焊（每面）：单道焊第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页多丝焊或单丝焊：单丝焊其他：／预热：预热温度（℃）／层间温度（℃）／其他／表H－03焊接参数实测记录：层次焊接方法填充金属焊接电流电弧电压（V）焊接速度（cm/min）线能量型号规格（mm）极性电流（A）1SMAWJ427φ3.2DC—10021—228/2SAWH08MnAφ4DC—3803045/NO：02拉伸试验试验报告编号051...
