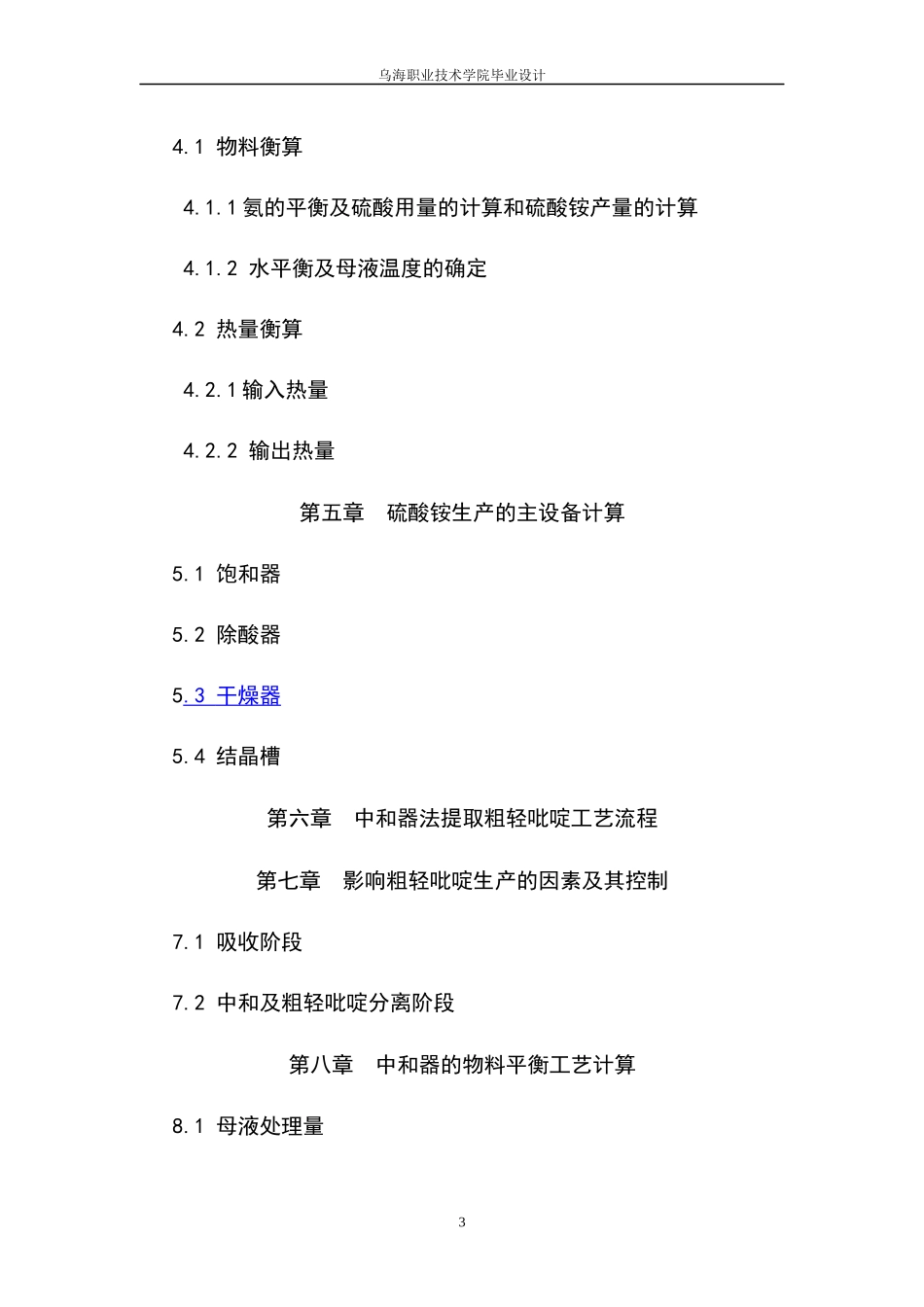

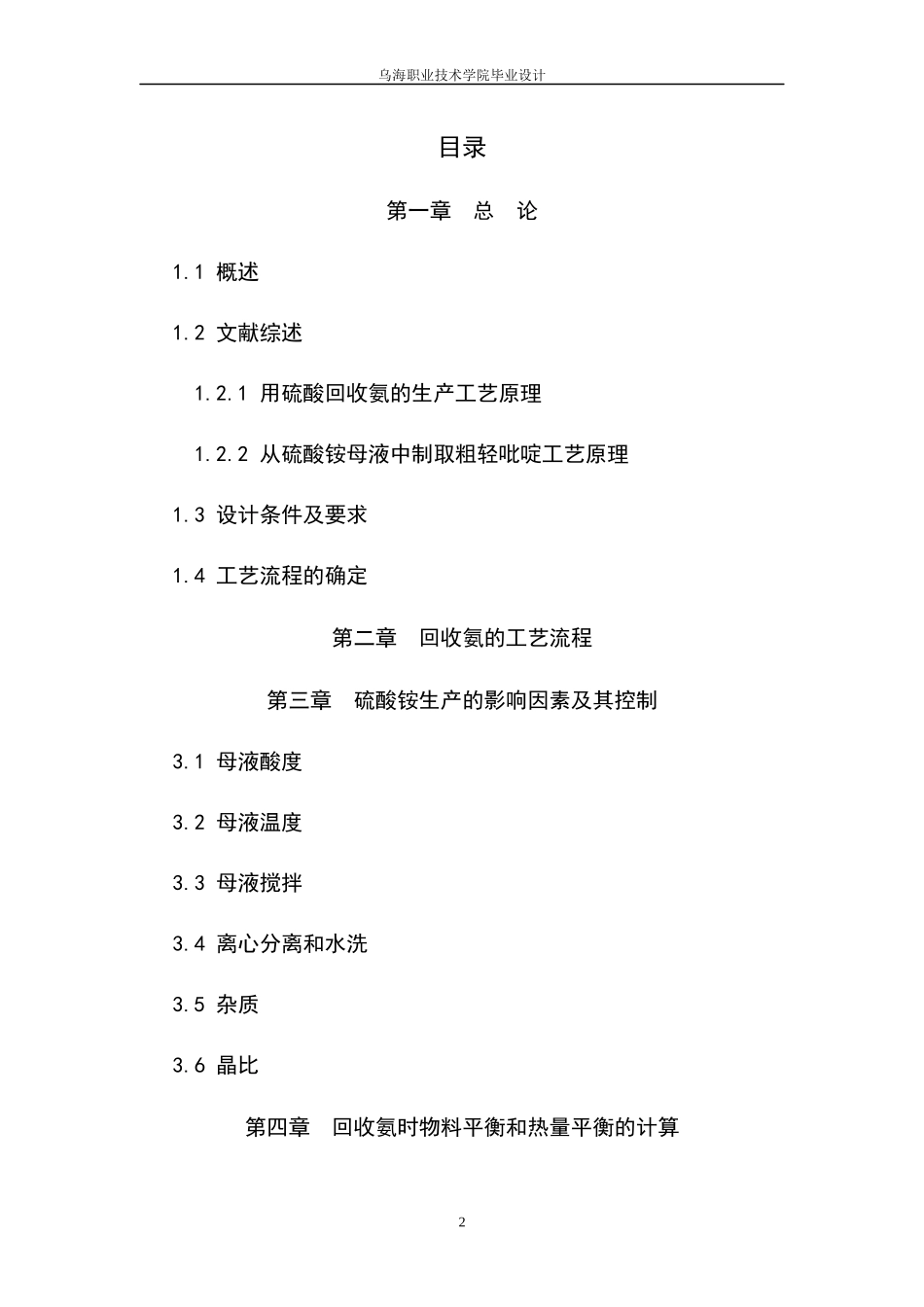

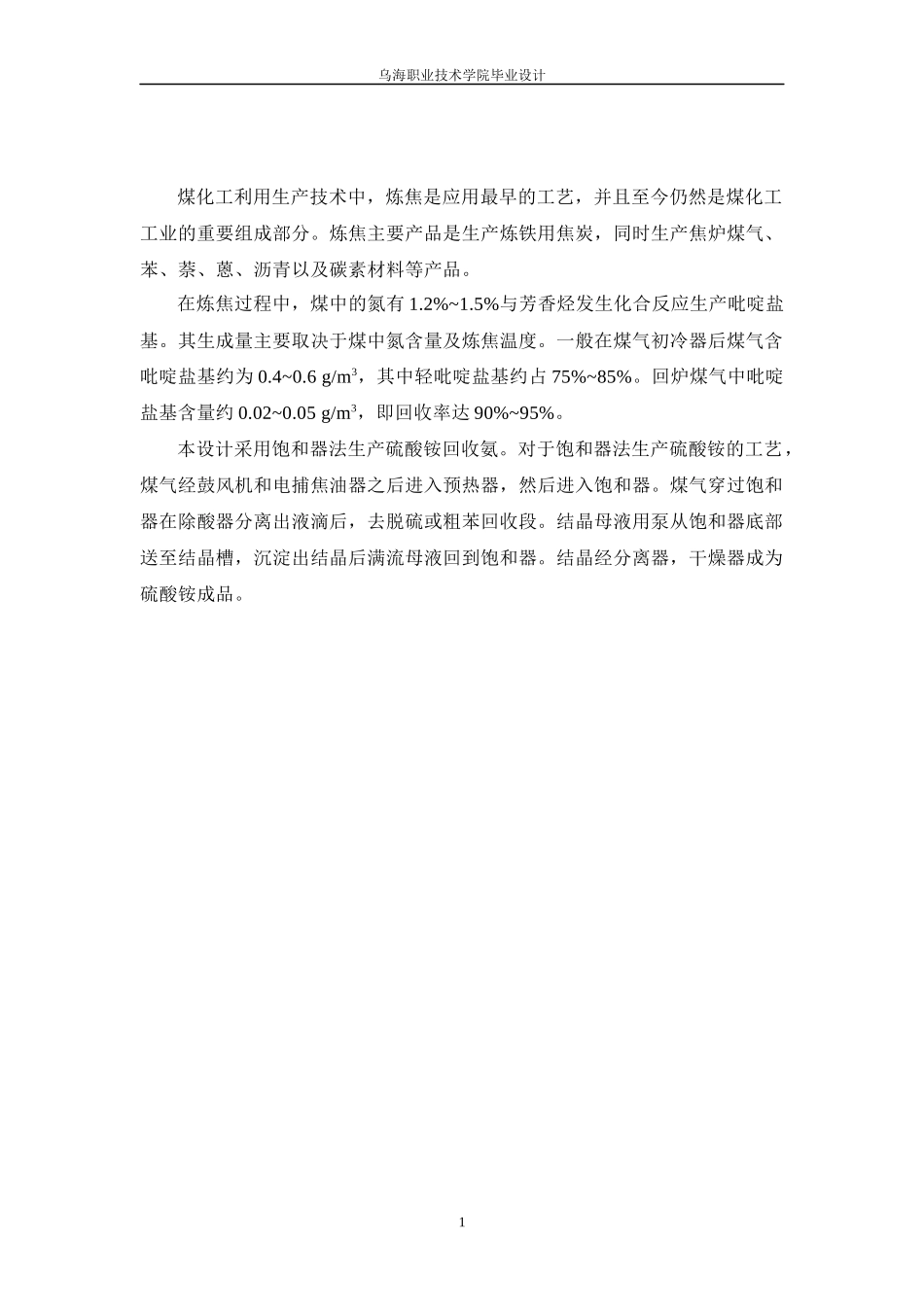

乌海职业技术学院毕业设计煤化工利用生产技术中，炼焦是应用最早的工艺，并且至今仍然是煤化工工业的重要组成部分。炼焦主要产品是生产炼铁用焦炭，同时生产焦炉煤气、苯、萘、蒽、沥青以及碳素材料等产品。在炼焦过程中，煤中的氮有1.2%~1.5%与芳香烃发生化合反应生产吡啶盐基。其生成量主要取决于煤中氮含量及炼焦温度。一般在煤气初冷器后煤气含吡啶盐基约为0.4~0.6g/m3，其中轻吡啶盐基约占75%~85%。回炉煤气中吡啶盐基含量约0.02~0.05g/m3，即回收率达90%~95%。本设计采用饱和器法生产硫酸铵回收氨。对于饱和器法生产硫酸铵的工艺，煤气经鼓风机和电捕焦油器之后进入预热器，然后进入饱和器。煤气穿过饱和器在除酸器分离出液滴后，去脱硫或粗苯回收段。结晶母液用泵从饱和器底部送至结晶槽，沉淀出结晶后满流母液回到饱和器。结晶经分离器，干燥器成为硫酸铵成品。1乌海职业技术学院毕业设计目录第一章总论1.1概述1.2文献综述1.2.1用硫酸回收氨的生产工艺原理1.2.2从硫酸铵母液中制取粗轻吡啶工艺原理1.3设计条件及要求1.4工艺流程的确定第二章回收氨的工艺流程第三章硫酸铵生产的影响因素及其控制3.1母液酸度3.2母液温度3.3母液搅拌3.4离心分离和水洗3.5杂质3.6晶比第四章回收氨时物料平衡和热量平衡的计算2乌海职业技术学院毕业设计4.1物料衡算4.1.1氨的平衡及硫酸用量的计算和硫酸铵产量的计算4.1.2水平衡及母液温度的确定4.2热量衡算4.2.1输入热量4.2.2输出热量第五章硫酸铵生产的主设备计算5.1饱和器5.2除酸器5.3干燥器5.4结晶槽第六章中和器法提取粗轻吡啶工艺流程第七章影响粗轻吡啶生产的因素及其控制7.1吸收阶段7.2中和及粗轻吡啶分离阶段第八章中和器的物料平衡工艺计算8.1母液处理量3乌海职业技术学院毕业设计8.2分凝器后氨气分配给中和器的质量分数第九章回收粗轻吡啶的主要设备计算9.1中和器9.2冷凝冷却器9.3沉淀槽第十章设计一览表参考文献设计体会与收获致谢4乌海职业技术学院毕业设计第一章总论1.1概述炼焦化学产品在国民经济中占有重要的地位，炼焦化学工业是国民经济的一个重要部门，是钢铁联合企业的主要组成部分之一，是煤炭的综合利用工业。煤在炼焦时，除有75%左右变成焦炭外，还有25%左右生成多种化学产品及煤气。在高温炼焦过程中，炼焦煤中所含的氮有10%~12%转变为氮气，约60%残留于焦炭中，有15%~20%生成氨，有1.2%~1.5%转变为吡啶盐基。所生成的氨与赤热的焦炭反应则生成氰化氢。在煤气经过集气管和初冷气冷却后，吡啶盐基发生重新分配，一部分高沸点的吡啶盐基溶于煤焦油氨水，沸点较低的吡啶盐基几乎全部留在煤气中。氨则分配在煤气和剩余氨水中，初冷器后煤气中含氨约4~6g/m3。纯态的硫酸铵为无色长菱形晶体，焦化厂生产的硫酸铵，因混有杂质而呈现浅的绿色、蓝色、灰色，多为片状、针状甚至粉末状结晶。硫酸铵的密度1766kg/cm3(20oC)，其结晶热为10.87kJ/mol。硫酸铵易吸潮结块，易溶于水，其水溶液呈弱酸性，1%的溶液pH为5.7。粗煤气中氨氮占煤种氮的15%～20%，吡啶盐基氮占煤中氮的1.2%～1.5%。无水氨主要用于制造氮肥和复合肥料，还可用于制造硝酸，各种含氮的无机盐，磺胺药，聚氨酯，聚酰胺纤维及丁靑橡胶等，此外还常用做制冷剂。1.2文献综述在氨及粗轻吡啶的回收工艺中，用硫酸吸收焦炉煤气中的氨生产硫酸铵按煤气中氨与硫酸母液接触的方式不同，分有三种：半直接法、间接法和直接法，其中应用最广泛的是半直接法。半直接法：将焦炉煤气首先冷却至25～35℃，经鼓风机加压后，再经电捕焦油器除去煤焦油雾，然后进入硫酸铵饱和器内与硫酸母液充分接触生成硫酸铵，同时将初冷时生产的剩余氨水进行蒸馏，蒸出的氨也通如饱和器内与硫酸接触，氨被硫酸吸收生成硫酸铵。5乌海职业技术学院毕业设计间接法：经初冷器后的煤气在洗氨塔内用水冼氨，将得到的稀氨水与冷凝工段来的剩余氨水一起送入蒸氨塔蒸馏，蒸出的氨气全部进入饱和器被硫酸吸收生成硫酸铵。此法消耗大量的蒸汽，而且蒸馏设备较庞大，生产上应用受到一定的限制。直接法：由集气管来的焦炉煤气经初冷器冷却到60～70℃，进入电捕焦油器除去煤焦油雾。然后进入饱和器，煤气中的氨被硫...
