立井塔式多绳摩擦式提升机新旧绳互带法施工关键技术VIP免费

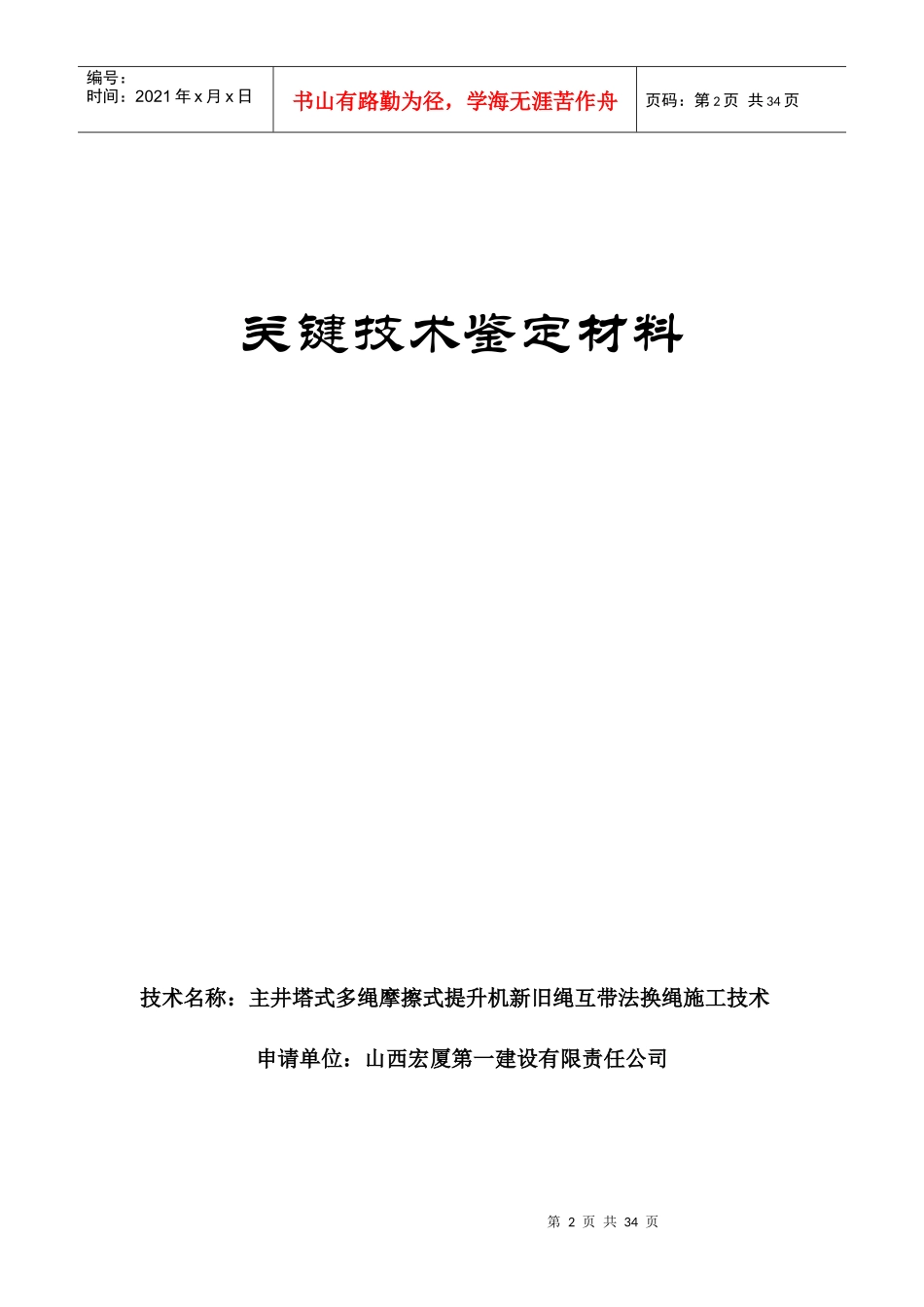

立井塔式多绳摩擦式提升机新旧绳互带法换绳施工技术鉴定材料山西宏厦第一建设有限责任公司二〇一三年十月第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页关键技术鉴定材料技术名称：主井塔式多绳摩擦式提升机新旧绳互带法换绳施工技术申请单位：山西宏厦第一建设有限责任公司第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页鉴定材料目录一、关键技术鉴定申请书二、立井过采空区施工技术总结三、工程应用证明四、经济效益证明五、科技查新报告六、反应应用施工的工程照片第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页关键技术鉴定申请书第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页技术名称：主井塔式多绳摩擦式提升机新旧绳互带法换绳施工技术申请单位：山西宏厦第一建设有限责任公司技术名称立井塔式多绳摩擦式提升机新旧绳互带法换绳施工技术主要完成单位山西宏厦第一建设有限责任公司通讯地址山西阳泉矿区桥西街11楼邮编045000联系人刘鹏电话0353-7046652手机15340771655主姓名职务职称工作单位李玉国副总经理工程师山西宏厦第一建设有限责任公司第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页要完成马红霞机电副总师工程师山西宏厦第一建设有限责任公司刘鹏项目技术经理工程师山西宏厦第一建设有限责任公司李治项目技术员助理工程师山西宏厦第一建设有限责任公司申请鉴定关键技术名称及主要内容（注明保密点及授权专利情况）关键技术名称：立井塔式多绳摩擦式提升机新旧绳互带法换绳施工技术主要内容：1、立井塔式多绳摩擦式提升机新旧绳互带法施工技术原理：根据《煤矿安全规程》的有关规定。本施工方案采取6根钢丝绳同时更换方法，先利用旧绳背新绳下放，再利用新绳带旧绳回收。以我宏厦一建承担的阳煤集团平舒煤矿主立井更换主提钢丝绳施工为例。5.1第一步：引新绳至井塔20.4m层南侧箕斗顶部卸载位置处。**Expressionisfaulty**将井塔南侧箕斗停在井口，南侧箕斗顶部停在井塔20.4米处。**Expressionisfaulty**在井塔大厅层提升机滚筒南侧下绳口处，制作安装一个挂六个不小于20吨滑车的支架，支架采用Φ219*12无缝钢管制作，底部固定采用双头M30螺栓夹持在梁上，滑车下方安装6付单绳板卡用于新绳下放时绷紧。第7页共34页第6页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共34页**Expressionisfaulty**将布置在箕斗卸载位置层的六根新绳，利用布置在20.4米层的25KW调度绞车，将新绳穿过支架滑车和绷紧单绳板卡，按左右捻顺序逐根牵引至20.4米层，井塔大厅层25KW调度绞车配合上拉慢放。将新绳头下放至南侧箕斗顶部，留够首绳悬挂长度。注意，完成一根卡好绳头10付板卡后，再进行下一根。滑车是可以侧向开口取绳的滑车。**Expressionisfaulty**在首绳悬挂装置紧上方，间距250mm用10付钢板卡将新旧绳卡在一起。注意钢板卡螺栓采用高强度螺栓10.9级。**Expressionisfaulty**从箕斗顶部钢板卡紧上方开始间距6米一道卡绳卡和防扭板卡，绳卡和防扭板卡间距250mm。**Expressionisfaulty**施工人员站在车绳槽平台上卡固定新旧钢丝绳的绳卡，绳卡间距6米一道YT-45安全型绳卡，将互相更换的两根绳卡在一起。在新绳往旧绳上卡的过程中，要注意观察新绳必须绷直。在实际操作中，井塔提升机大厅应安排人员辅助卡绳卡人员将新绳向上拉拽直，拽直后卡绳卡人员一人并绳，一人卡绳。**Expressionisfaulty**施工人员站在井塔导向轮47.3m层间距6米上一道防扭板卡将6对新旧钢丝绳固定在一起，防止旧钢丝绳在解开北侧箕斗绳头回收时，自身旋转将新钢丝绳缠住或互相之间缠绕，导致无法回收旧绳。**Expressionisfaulty**当站在车绳槽平台上的施工人员卡的绳卡到达导向轮平台层时，此处的施工人员在绳卡上方250mm处卡防扭板卡。车绳槽平台上的施工人员卡下一道绳卡。第8页共34页第7页共34页编号：时间：2021年x月x日书...
