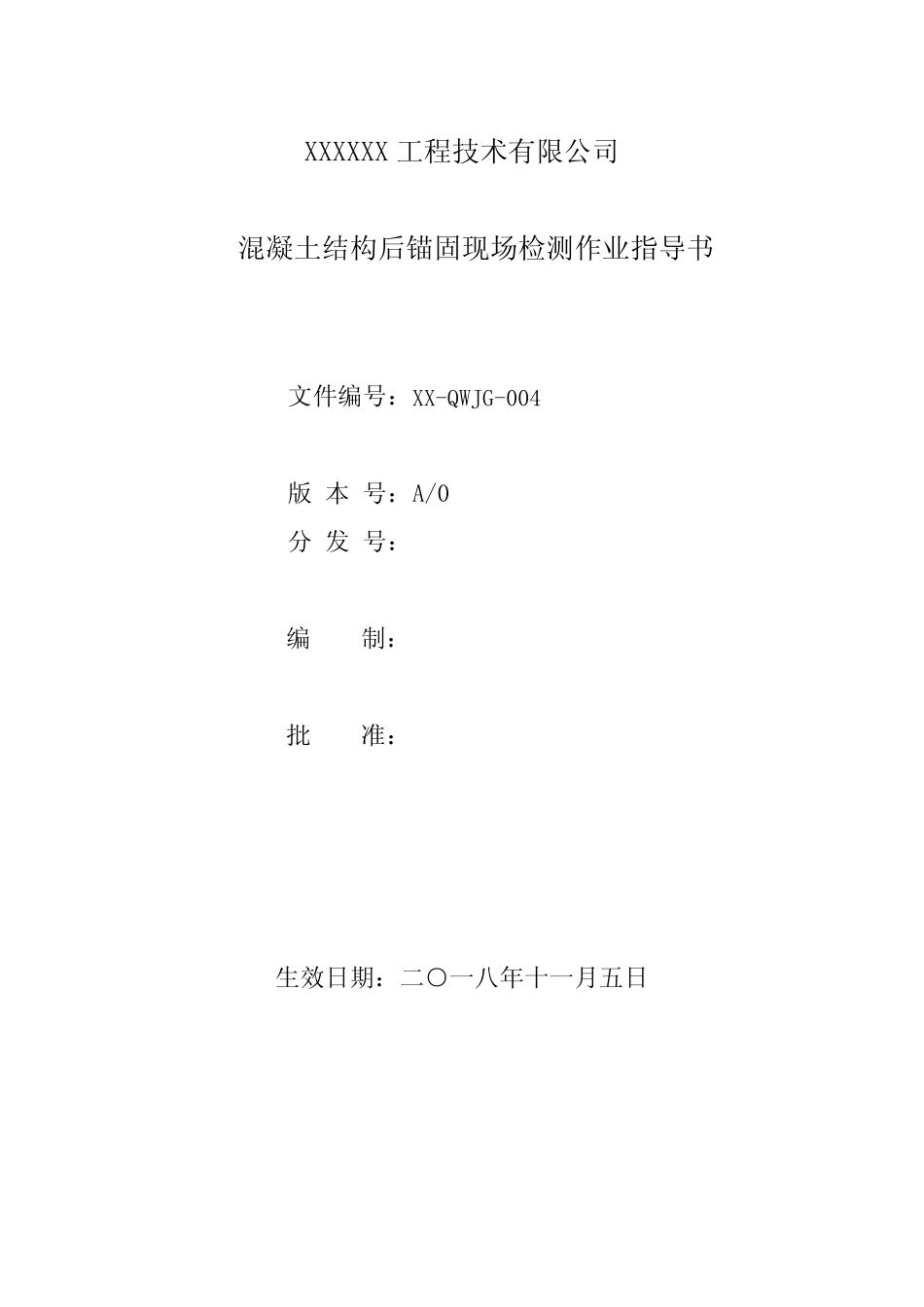

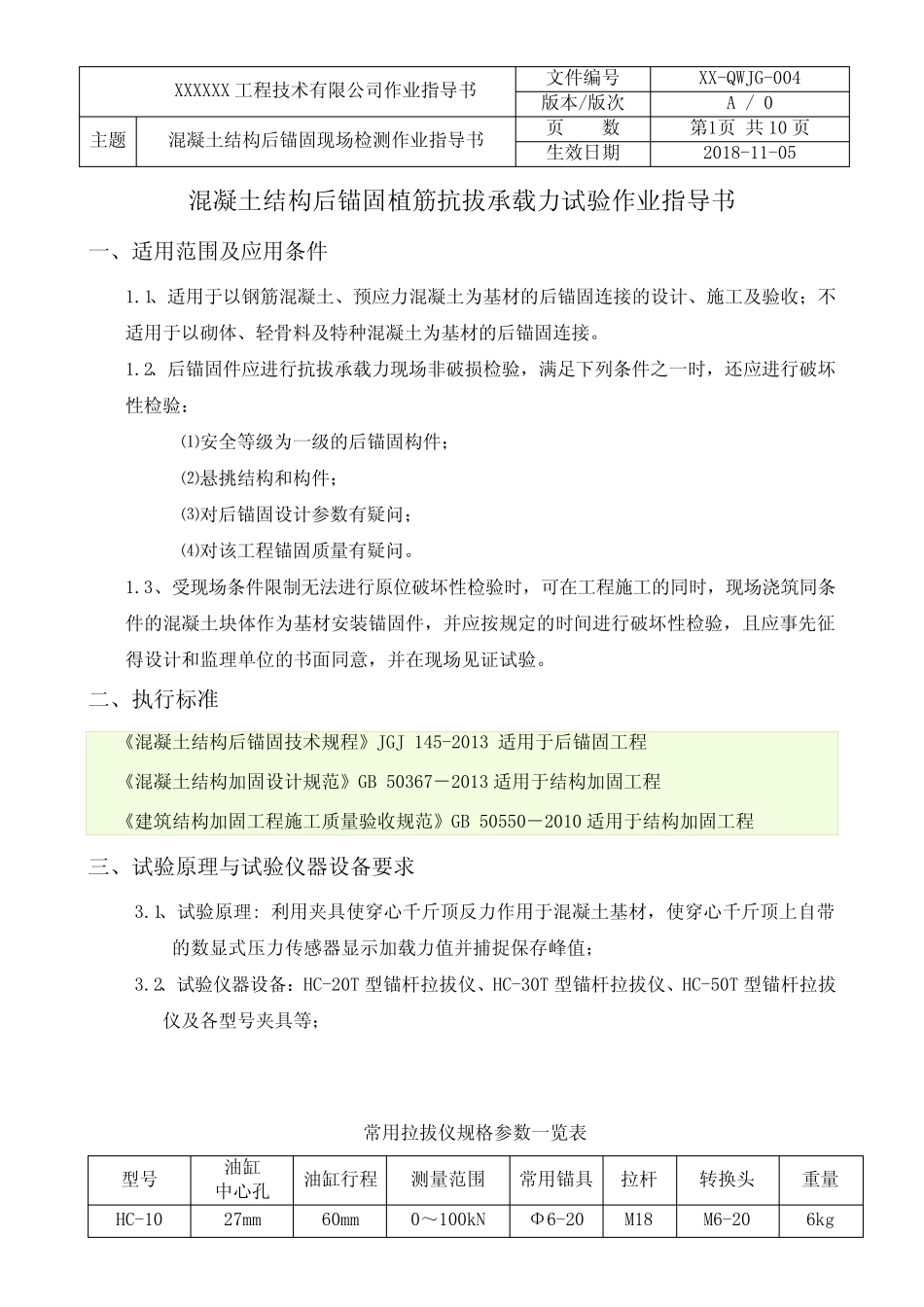

XXXXXX工程技术有限公司混凝土结构后锚固现场检测作业指导书文件编号：XX-QWJG-004版本号：A/0分发号：编制：批准：生效日期：二○一八年十一月五日XXXXXX工程技术有限公司作业指导书文件编号XX-QWJG-004版本/版次A/0主题混凝土结构后锚固现场检测作业指导书页数第1页共10页生效日期2018-11-05混凝土结构后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收；不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。1.2、后锚固件应进行抗拔承载力现场非破损检验，满足下列条件之一时，还应进行破坏性检验：⑴安全等级为一级的后锚固构件；⑵悬挑结构和构件；⑶对后锚固设计参数有疑问；⑷对该工程锚固质量有疑问。1.3、受现场条件限制无法进行原位破坏性检验时，可在工程施工的同时，现场浇筑同条件的混凝土块体作为基材安装锚固件，并应按规定的时间进行破坏性检验，且应事先征得设计和监理单位的书面同意，并在现场见证试验。二、执行标准《混凝土结构后锚固技术规程》JGJ145-2013适用于后锚固工程《混凝土结构加固设计规范》GB50367－2013适用于结构加固工程《建筑结构加固工程施工质量验收规范》GB50550－2010适用于结构加固工程三、试验原理与试验仪器设备要求3.1、试验原理:利用夹具使穿心千斤顶反力作用于混凝土基材，使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕捉保存峰值；3.2、试验仪器设备：HC-20T型锚杆拉拔仪、HC-30T型锚杆拉拔仪、HC-50T型锚杆拉拔仪及各型号夹具等；常用拉拔仪规格参数一览表型号油缸中心孔油缸行程测量范围常用锚具拉杆转换头重量HC-1027mm60mm0～100kNΦ6-20M18M6-206kgXXXXXX工程技术有限公司作业指导书文件编号XX-QWJG-004版本/版次A/0主题混凝土结构后锚固现场检测作业指导书页数第2页共10页生效日期2018-11-05HC-2034mm80mm0～200kNΦ6-25M22M6-2513kgHC-3035mm80mm0～300kNΦ6-32M24M6-2715kgHC-5060mm120mm0～500kNΦ6-32M30M6-2725kgHC-10090mm150mm0～1000kNΦ25-40M40M20-3258kg3.3、仪器设备技术指标：用于试验的仪器设备，应采用专门的拉拔仪并应符合下列规定：1）设备的加荷能力应比预计的检验荷载值至少大20％，且不大于检验荷载的2.5倍，并应能连续、平稳、速度可控的运行；2）加载设备应能按照规定的速度加载，测力系统整机允许偏差为全量程的±2％；3）设备的液压加荷系统持荷时间不超过5min时，其降荷值不应大于5％；4）加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线一致。5）加载设备的支撑环内径D0应符合下列规定；①植筋：D0不应小于12d和250mm的较大值；②膨胀型锚栓和扩底型锚栓：D0不应小于4hef;③化学锚栓发生混合破坏及钢材破坏时：D0不应小于12d和250mm的较大值；④化学锚栓发生混凝土椎体破坏时：D0不应小于4hef。—d为锚栓杆、螺杆公称直径或钢筋直径；—hef为锚栓有效锚固深度。3.4、当委托方要求检测重要结构锚固件连接的荷载-位移曲线时，现场测量位移的装置应符合下列规定：1）仪表的量程不应小于50mm；其测量的允许偏差应为±0.02mm；2）测量位移装置应能与测力系统同步工作，连续记录，测出锚固件相对于混凝土表面的垂直位移，并测绘荷载-位移的全程曲线。3.5、现场检验用的仪器设备应定期由法定计量检定机构进行检定。遇到下列情况之一时，还应重新检定：1）读数出现异常；2）拆卸检查或更换零部件后。四、抽样规则XXXXXX工程技术有限公司作业指导书文件编号XX-QWJG-004版本/版次A/0主题混凝土结构后锚固现场检测作业指导书页数第3页共10页生效日期2018-11-05其中4.1-4.4参照《混凝土结构后锚固技术规程》JGJ145-2013；4.5-4.7参照《混凝土结构加固设计规范》GB50367－20134.1、锚固件质量现场检验抽样时，应以同品种、同规格、同强度等级的锚固件安装于锚固件部位基本相同的同类构件为一检验批，并应从每一检验批所含的锚固件中进行抽样。4.2、现场破坏性检验宜选择锚固区以外的同条件位置，应取每一个检验批锚固件总数的0.1%且不少于5件进行检验。锚固件为植筋且数量不超过100件时，可取3件进行...
