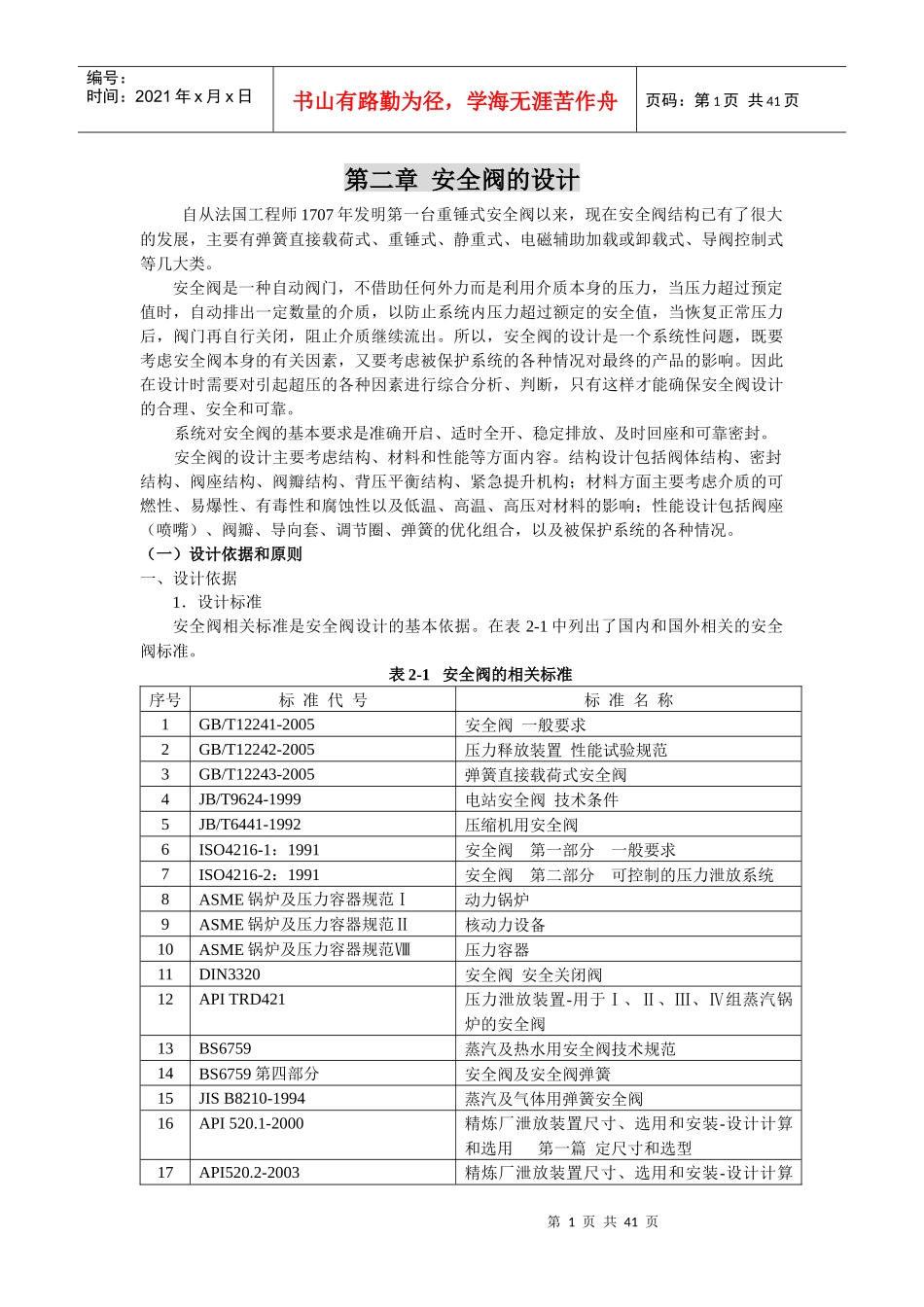

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页第二章安全阀的设计自从法国工程师1707年发明第一台重锤式安全阀以来，现在安全阀结构已有了很大的发展，主要有弹簧直接载荷式、重锤式、静重式、电磁辅助加载或卸载式、导阀控制式等几大类。安全阀是一种自动阀门，不借助任何外力而是利用介质本身的压力，当压力超过预定值时，自动排出一定数量的介质，以防止系统内压力超过额定的安全值，当恢复正常压力后，阀门再自行关闭，阻止介质继续流出。所以，安全阀的设计是一个系统性问题，既要考虑安全阀本身的有关因素，又要考虑被保护系统的各种情况对最终的产品的影响。因此在设计时需要对引起超压的各种因素进行综合分析、判断，只有这样才能确保安全阀设计的合理、安全和可靠。系统对安全阀的基本要求是准确开启、适时全开、稳定排放、及时回座和可靠密封。安全阀的设计主要考虑结构、材料和性能等方面内容。结构设计包括阀体结构、密封结构、阀座结构、阀瓣结构、背压平衡结构、紧急提升机构；材料方面主要考虑介质的可燃性、易爆性、有毒性和腐蚀性以及低温、高温、高压对材料的影响；性能设计包括阀座（喷嘴）、阀瓣、导向套、调节圈、弹簧的优化组合，以及被保护系统的各种情况。（一）设计依据和原则一、设计依据1．设计标准安全阀相关标准是安全阀设计的基本依据。在表2-1中列出了国内和国外相关的安全阀标准。表2-1安全阀的相关标准序号标准代号标准名称1GB/T12241-2005安全阀一般要求2GB/T12242-2005压力释放装置性能试验规范3GB/T12243-2005弹簧直接载荷式安全阀4JB/T9624-1999电站安全阀技术条件5JB/T6441-1992压缩机用安全阀6ISO4216-1：1991安全阀第一部分一般要求7ISO4216-2：1991安全阀第二部分可控制的压力泄放系统8ASME锅炉及压力容器规范Ⅰ动力锅炉9ASME锅炉及压力容器规范Ⅱ核动力设备10ASME锅炉及压力容器规范Ⅷ压力容器11DIN3320安全阀安全关闭阀12APITRD421压力泄放装置-用于Ⅰ、Ⅱ、Ⅲ、Ⅳ组蒸汽锅炉的安全阀13BS6759蒸汽及热水用安全阀技术规范14BS6759第四部分安全阀及安全阀弹簧15JISB8210-1994蒸汽及气体用弹簧安全阀16API520.1-2000精炼厂泄放装置尺寸、选用和安装-设计计算和选用第一篇定尺寸和选型17API520.2-2003精炼厂泄放装置尺寸、选用和安装-设计计算第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页和选用第二篇安装18API521-1997泄压和降压系统指南18API526-2002钢制法兰端泄压阀19API527-1991泄压阀的阀座密封度20API576-2000泄压装置的检查2．动作性能指标(1)用于气体介质安全阀见表2-2表2-2用于气体介质安全阀动作性能指标Mpa标准项目GB/T12243ISO4126ASME标准第Ⅷ卷压力容器JISB8210排放压力pd≤1.10ps≤1.10ps≤1.10ps≤1.10ps启闭压差Δpb1pspb1△（不可调）pb1(△可调)pb1△（不可调）pspb1△0.2≤0.03（2.5%～7%）ps(d0≤15mm时△pb1≤15%psps0.3﹤时pb1△≤0.03)≤15%ps≤0.2≤0.030.2﹥≤15%ps0.2﹥≤15%ps整定压力的允许偏差δpspsδpspsδpspsδpspsδps0.5﹤±0.0150.5﹤±0.015≤70%ps±2%ps≤0.1≤0.02≤0.2≤0.025≥0.5±3%ps≥0.5±3%ps﹥70%ps±3%ps≤0.3≤0.030.3﹥≤15%ps注：ps-整定压力；p-工作压力；do-流道直径(2)用于蒸汽介质安全阀见表2-3表2-3用于蒸汽介质安全阀动作性能指标Mpa第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页注：ps-整定压力；p-工作压力；do-流道直径；﹡供需双方可协商采用本表中括号内的数值(3)用于液体介质安全阀见表2-4表2-4用于液体介质安全阀动作性能指标Mpa标准项目GB/T12243ISO4126APIRP520排放压力pd≤1.20ps≤1.25ps启闭压差Δpb1ps≤0.3时：Δpb1≤0.06ps0.3﹥时：Δpb1≤20%psps＜0.3时：Δpb1≤0.06psps≥0.3时：Δpb1≤20%ps≤10%ps整定压力允许偏差δpsps＜0.5时：±0.015ps≥0.5时：±3%psps＜0.5时：±0.015ps≥0.5时：±3%ps3．密封性能指标(1)用于气体介质安全阀见表2-5标准项目GB/T12243ASME标准第Ⅰ卷动力锅炉JISB8210排放压力pd...
