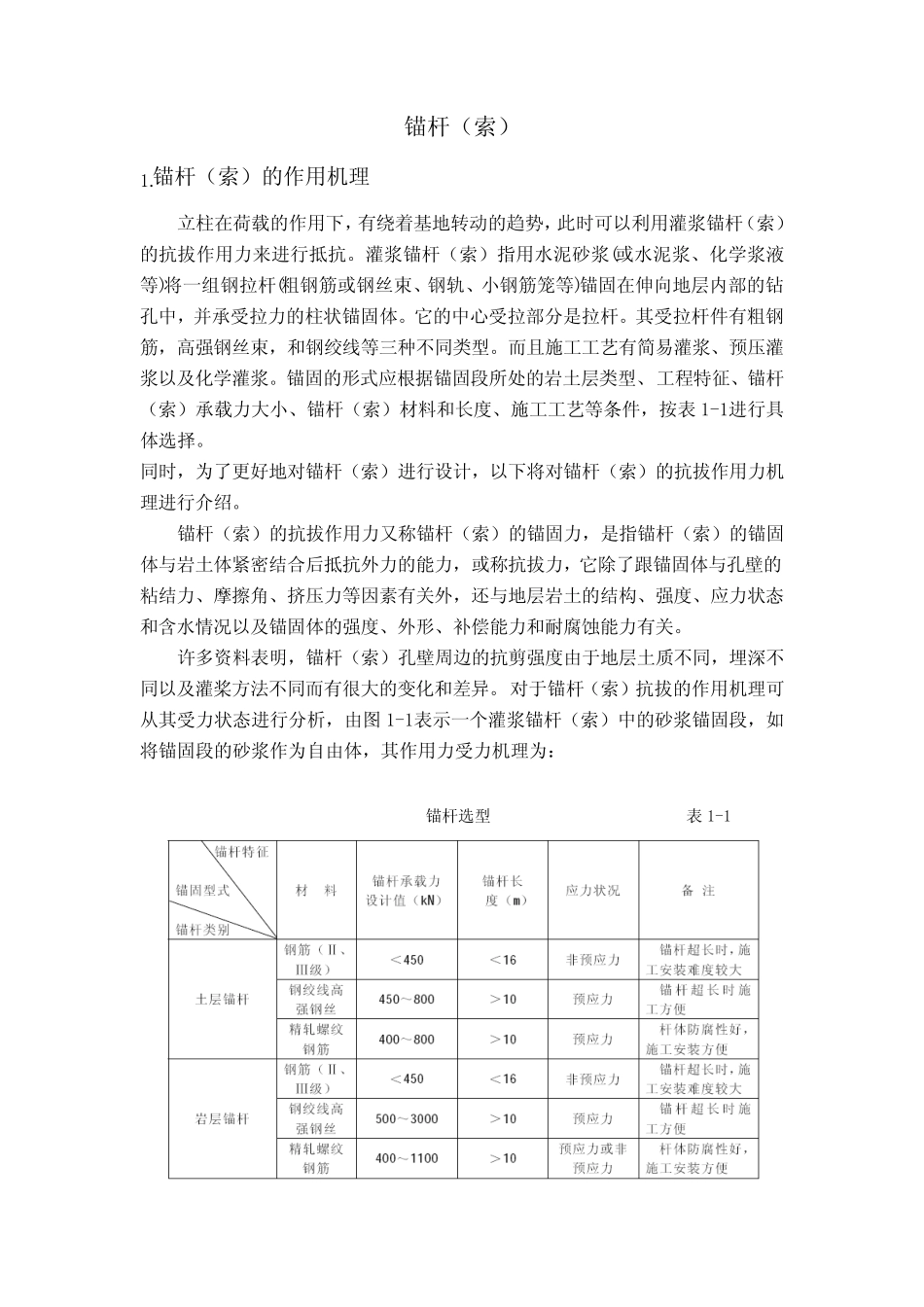

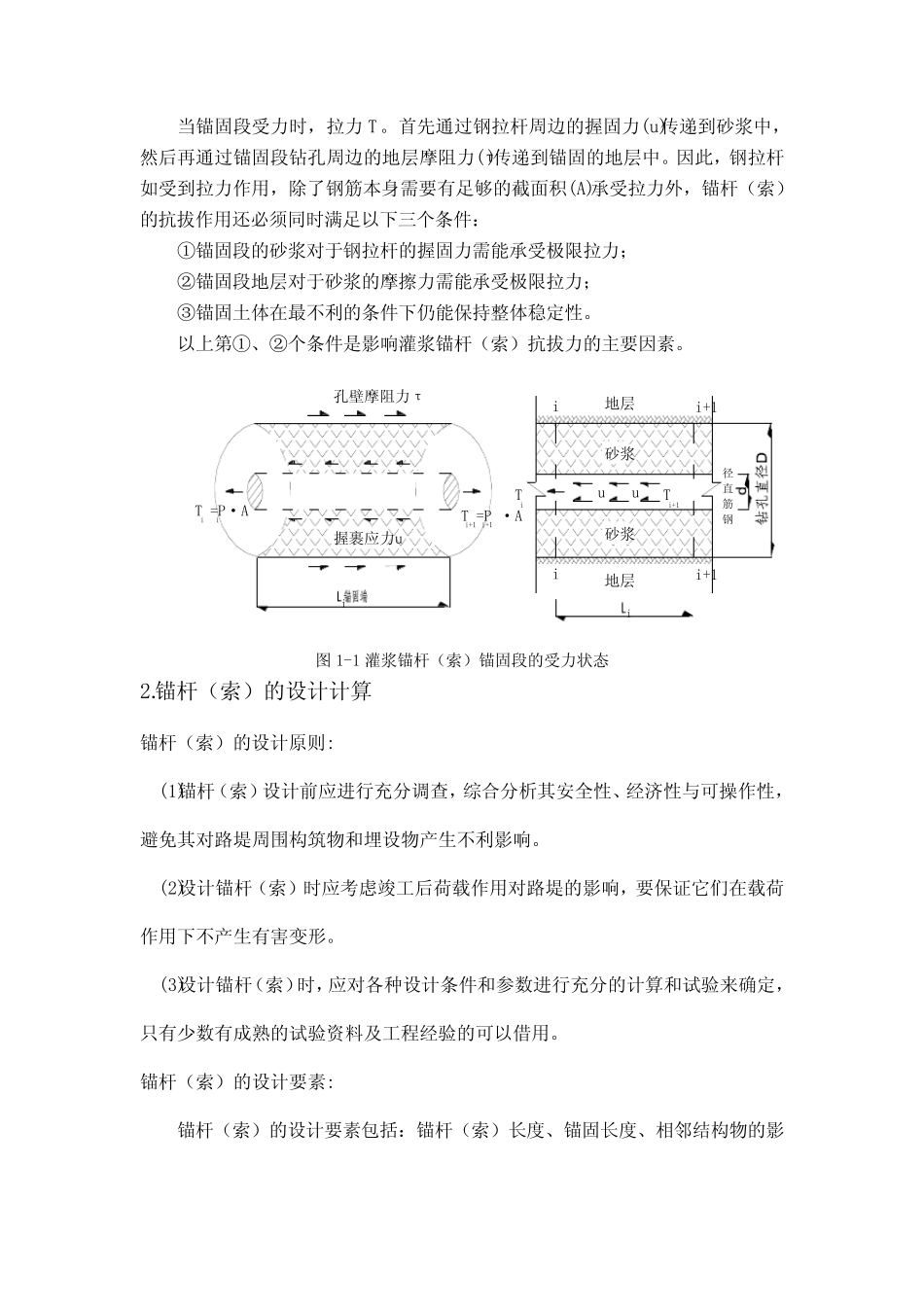

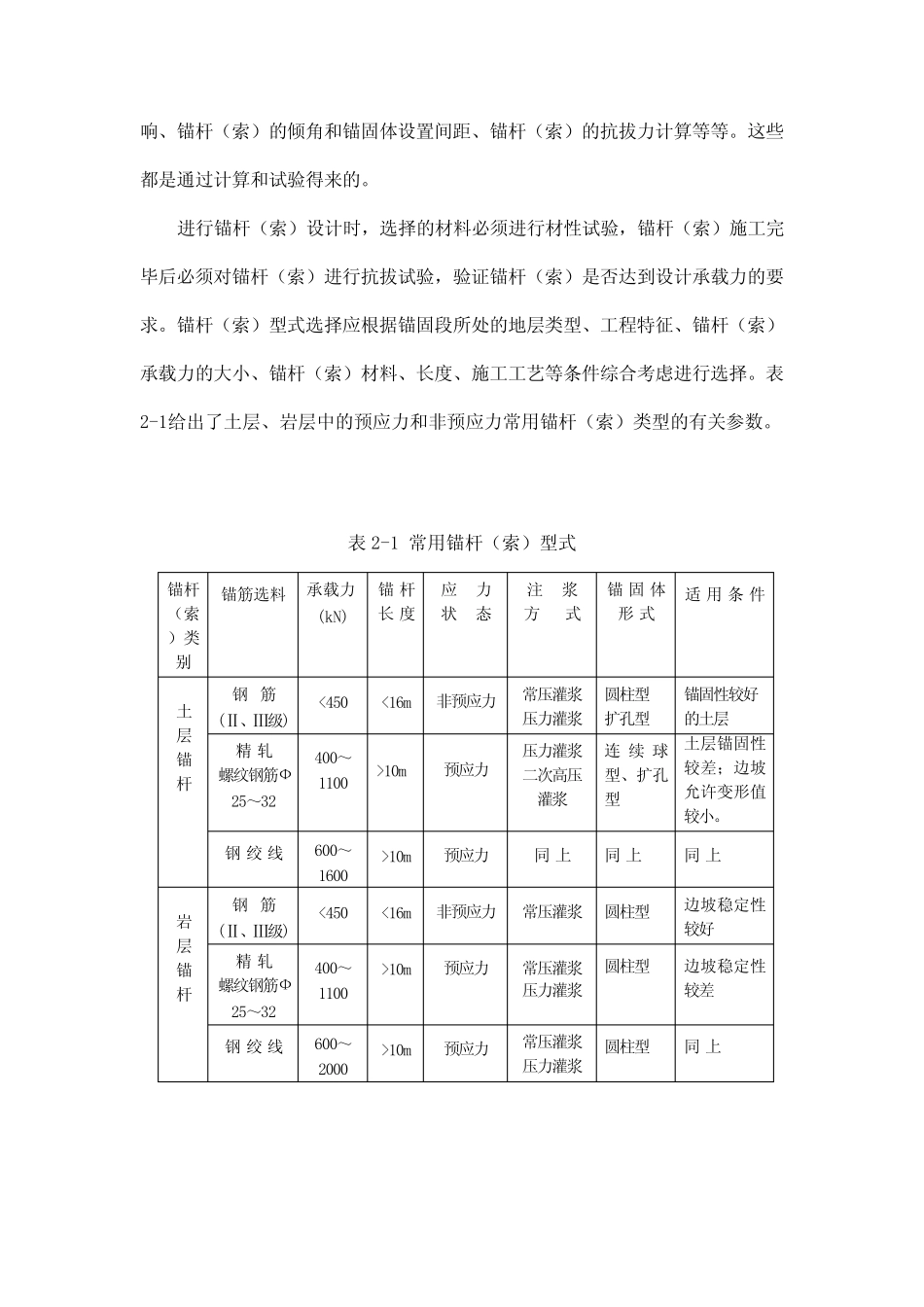

锚杆（索）1.锚杆（索）的作用机理立柱在荷载的作用下，有绕着基地转动的趋势，此时可以利用灌浆锚杆（索）的抗拔作用力来进行抵抗。灌浆锚杆（索）指用水泥砂浆(或水泥浆、化学浆液等)将一组钢拉杆(粗钢筋或钢丝束、钢轨、小钢筋笼等)锚固在伸向地层内部的钻孔中，并承受拉力的柱状锚固体。它的中心受拉部分是拉杆。其受拉杆件有粗钢筋，高强钢丝束，和钢绞线等三种不同类型。而且施工工艺有简易灌浆、预压灌浆以及化学灌浆。锚固的形式应根据锚固段所处的岩土层类型、工程特征、锚杆（索）承载力大小、锚杆（索）材料和长度、施工工艺等条件，按表1-1进行具体选择。同时，为了更好地对锚杆（索）进行设计，以下将对锚杆（索）的抗拔作用力机理进行介绍。锚杆（索）的抗拔作用力又称锚杆（索）的锚固力，是指锚杆（索）的锚固体与岩土体紧密结合后抵抗外力的能力，或称抗拔力，它除了跟锚固体与孔壁的粘结力、摩擦角、挤压力等因素有关外，还与地层岩土的结构、强度、应力状态和含水情况以及锚固体的强度、外形、补偿能力和耐腐蚀能力有关。许多资料表明，锚杆（索）孔壁周边的抗剪强度由于地层土质不同，埋深不同以及灌桨方法不同而有很大的变化和差异。对于锚杆（索）抗拔的作用机理可从其受力状态进行分析，由图1-1表示一个灌浆锚杆（索）中的砂浆锚固段，如将锚固段的砂浆作为自由体，其作用力受力机理为：锚杆选型表1-1当锚固段受力时，拉力T。首先通过钢拉杆周边的握固力(u)传递到砂浆中，然后再通过锚固段钻孔周边的地层摩阻力(τ)传递到锚固的地层中。因此，钢拉杆如受到拉力作用，除了钢筋本身需要有足够的截面积(A)承受拉力外，锚杆（索）的抗拔作用还必须同时满足以下三个条件：①锚固段的砂浆对于钢拉杆的握固力需能承受极限拉力；②锚固段地层对于砂浆的摩擦力需能承受极限拉力；③锚固土体在最不利的条件下仍能保持整体稳定性。以上第①、②个条件是影响灌浆锚杆（索）抗拔力的主要因素。iii+1i地层砂浆钢筋直径Tii+1Tuu地层砂浆ii+1孔壁摩阻力τiii+1i+1T=P·AT=P·A握裹应力u图1-1灌浆锚杆（索）锚固段的受力状态2.锚杆（索）的设计计算锚杆（索）的设计原则:(1)锚杆（索）设计前应进行充分调查，综合分析其安全性、经济性与可操作性，避免其对路堤周围构筑物和埋设物产生不利影响。(2)设计锚杆（索）时应考虑竣工后荷载作用对路堤的影响，要保证它们在载荷作用下不产生有害变形。(3)设计锚杆（索）时，应对各种设计条件和参数进行充分的计算和试验来确定，只有少数有成熟的试验资料及工程经验的可以借用。锚杆（索）的设计要素:锚杆（索）的设计要素包括：锚杆（索）长度、锚固长度、相邻结构物的影响、锚杆（索）的倾角和锚固体设置间距、锚杆（索）的抗拔力计算等等。这些都是通过计算和试验得来的。进行锚杆（索）设计时，选择的材料必须进行材性试验，锚杆（索）施工完毕后必须对锚杆（索）进行抗拔试验，验证锚杆（索）是否达到设计承载力的要求。锚杆（索）型式选择应根据锚固段所处的地层类型、工程特征、锚杆（索）承载力的大小、锚杆（索）材料、长度、施工工艺等条件综合考虑进行选择。表2-1给出了土层、岩层中的预应力和非预应力常用锚杆（索）类型的有关参数。表2-1常用锚杆（索）型式锚杆（索）类别锚筋选料承载力(kN)锚杆长度应力状态注浆方式锚固体形式适用条件土层锚杆钢筋(Ⅱ、Ⅲ级)<450<16m非预应力常压灌浆压力灌浆圆柱型扩孔型锚固性较好的土层精轧螺纹钢筋Ф25～32400～1100>10m预应力压力灌浆二次高压灌浆连续球型、扩孔型土层锚固性较差；边坡允许变形值较小。钢绞线600～1600>10m预应力同上同上同上岩层锚杆钢筋(Ⅱ、Ⅲ级)<450<16m非预应力常压灌浆圆柱型边坡稳定性较好精轧螺纹钢筋Ф25～32400～1100>10m预应力常压灌浆压力灌浆圆柱型边坡稳定性较差钢绞线600～2000>10m预应力常压灌浆压力灌浆圆柱型同上2.1锚杆（索）锚筋的截面设计假设锚杆（索）轴向设计荷载为N，则可由下式初步计算出锚杆（索）要达到设计荷载N所需的锚筋截面：ptkgfkNA'式中,'gA为由N计算出的锚筋截面；k为安全系数，对于临时锚杆（索）取1.6～1.8对于永久性锚...
