开关插座技术交底VIP免费

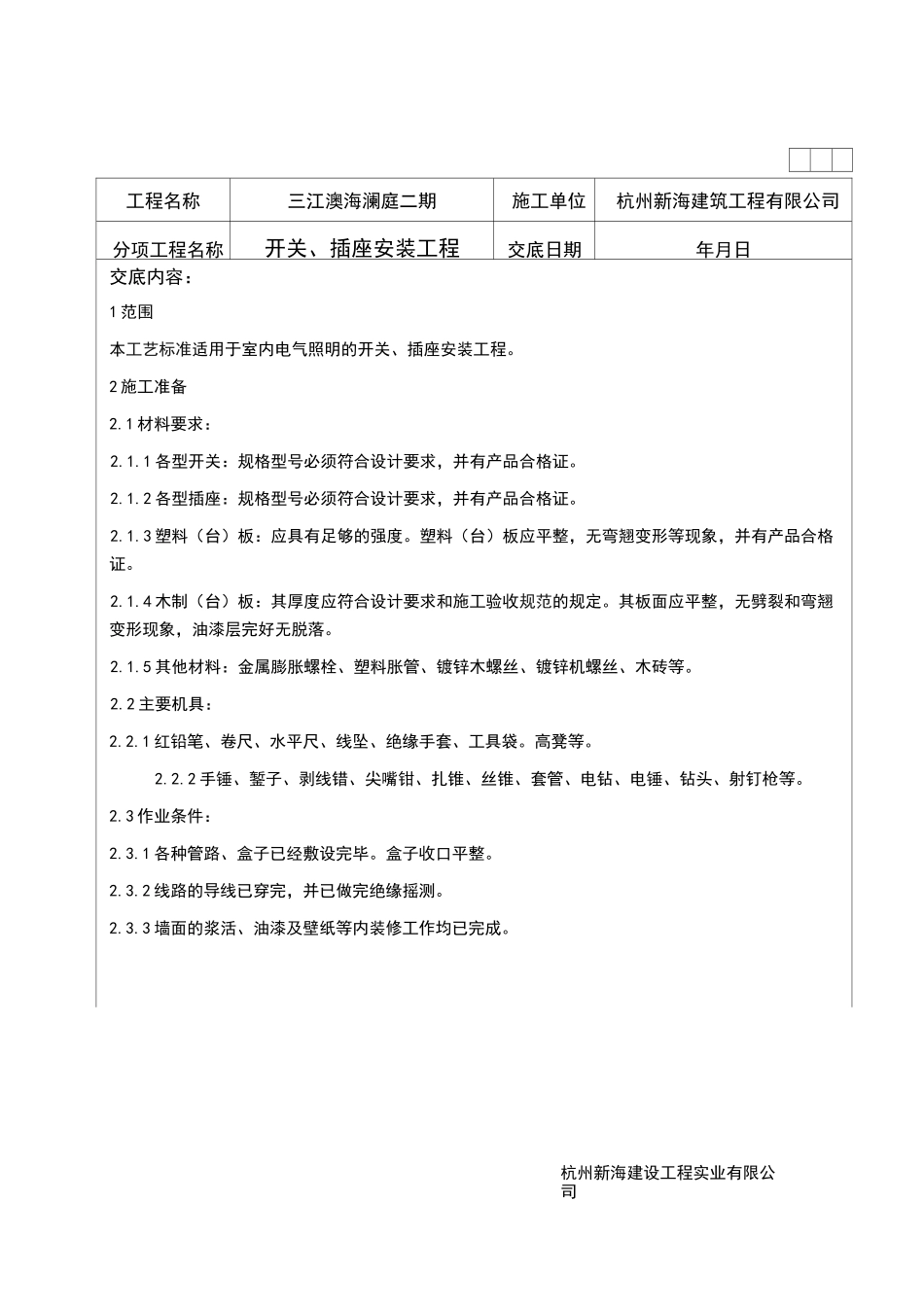

开关插座技术交底_第1页
1/7
开关插座技术交底_第2页
2/7
开关插座技术交底_第3页
3/7
杭州新海建设工程实业有限公司工程名称三江澳海澜庭二期施工单位杭州新海建筑工程有限公司分项工程名称开关、插座安装工程交底日期年月日交底内容:1范围本工艺标准适用于室内电气照明的开关、插座安装工程。2施工准备2.1材料要求:2.1.1各型开关:规格型号必须符合设计要求,并有产品合格证。2.1.2各型插座:规格型号必须符合设计要求,并有产品合格证。2.1.3塑料(台)板:应具有足够的强度。塑料(台)板应平整,无弯翘变形等现象,并有产品合格证。2.1.4木制(台)板:其厚度应符合设计要求和施工验收规范的规定。其板面应平整,无劈裂和弯翘变形现象,油漆层完好无脱落。2.1.5其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2主要机具:2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。高凳等。2.2.2手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3作业条件:2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。2.3.2线路的导线已穿完,并已做完绝缘摇测。2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。杭州新海建设工程实业有限公司项目专业技术负责人:交底人:扌女受人:杭州新海建设工程实业有限公司工程名称三江澳海澜庭二期施工单位杭州新海建筑工程有限公司分项工程名称开关、插座安装工程交底日期年月日交底内容:3操作工艺籍瘵一►結综——►安密」3.1工艺流程:「曰柱3.2清理:用錾子轻轻地将盒子内残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒内灰尘擦净。3.3结线:3.3.1一般结线规定:3.3.1.1开关结线:a同一场所的开关切断位置应一致,且操作灵活,接点接触可靠。b电器,灯具的相线应经开关控制。c多联开关不允许拱头连接,应采用LC型压接帽压接总头后,再进行分支连接。3.3.1.2插座接线:a单相两孔插座有横装和竖装两种。横装时,面对插座的右极接相线,左极接中性线;竖装时,面对插座的上极接相线,下极接中性线。b单相三孔及三相四孔插座结线示意,保护接地线注意应接在上方。c交、直流或不同电压的插座安装在同一场所时,应有明显区别,且其插头与插座配套,均不能互相代用。d插座箱多个插座导线连接时,不允许拱头连接,应采用LC型压接帽压接总头后,再进行分支线连接。3.4安装开关、插座准备:项目专业技术负责人:交底人:扌女受人:杭州新海建设工程实业有限公司工程名称三江澳海澜庭二期施工单位杭州新海建筑工程有限公司分项工程名称开关、插座安装工程交底日期年月日交底内容:在开关,插座对应的接线柱上,然后旋紧压头。如果是独芯导线,也可将线芯直接插入接线孔内,再用顶丝将其压紧。注意线芯不得外露。3.4.1开关、插座安装:3.4.1.1一般安装规定:开关安装规定:(a)拉线开关距地面的高度一般为2〜3m;距门口为150〜200mm;且拉线的出口应向下。(b)扳把开关距地面的高度为1.4m,距门口为150〜200mm;开关不得置于单扇门后。(c)暗装开关的面板应端正、严密并与墙面平;(d)开关位置应与灯位相对应,同一室内开关方向应一致;(e)成排安装的开关高度应一致,高低差不大于2mm,拉线开关相邻间距一般不小于20mm;(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱;(g)在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型,或安装在其它处所控制;(h)民用住宅严禁装设床头开关,(i)明线敷设的开关应安装在不少于15mm厚的木台上。3.4.1.2插座安装规定:(a)暗装和工业用插座距地面不应低于30cm;(b)在儿童活动场所应采用安全插座。采用普通插座时,其安装高度不应低于1.5m;(c)同一室内安装的插座高低差不应大于5mm;成排安装的插座高低差不应大于2mm;(d)暗装的插座应有专用盒,盖板应端正严密并与墙面平;(e)落地插座应有保护盖板;(f)在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。3.4.2开关、插座安装:3.4.2.1暗装开关、插座:按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推入盒内(如果盒子较深,大于2.5cm时,应加装套盒),对正盒眼,用机螺丝固定牢固。固定时要使面板端正,...
