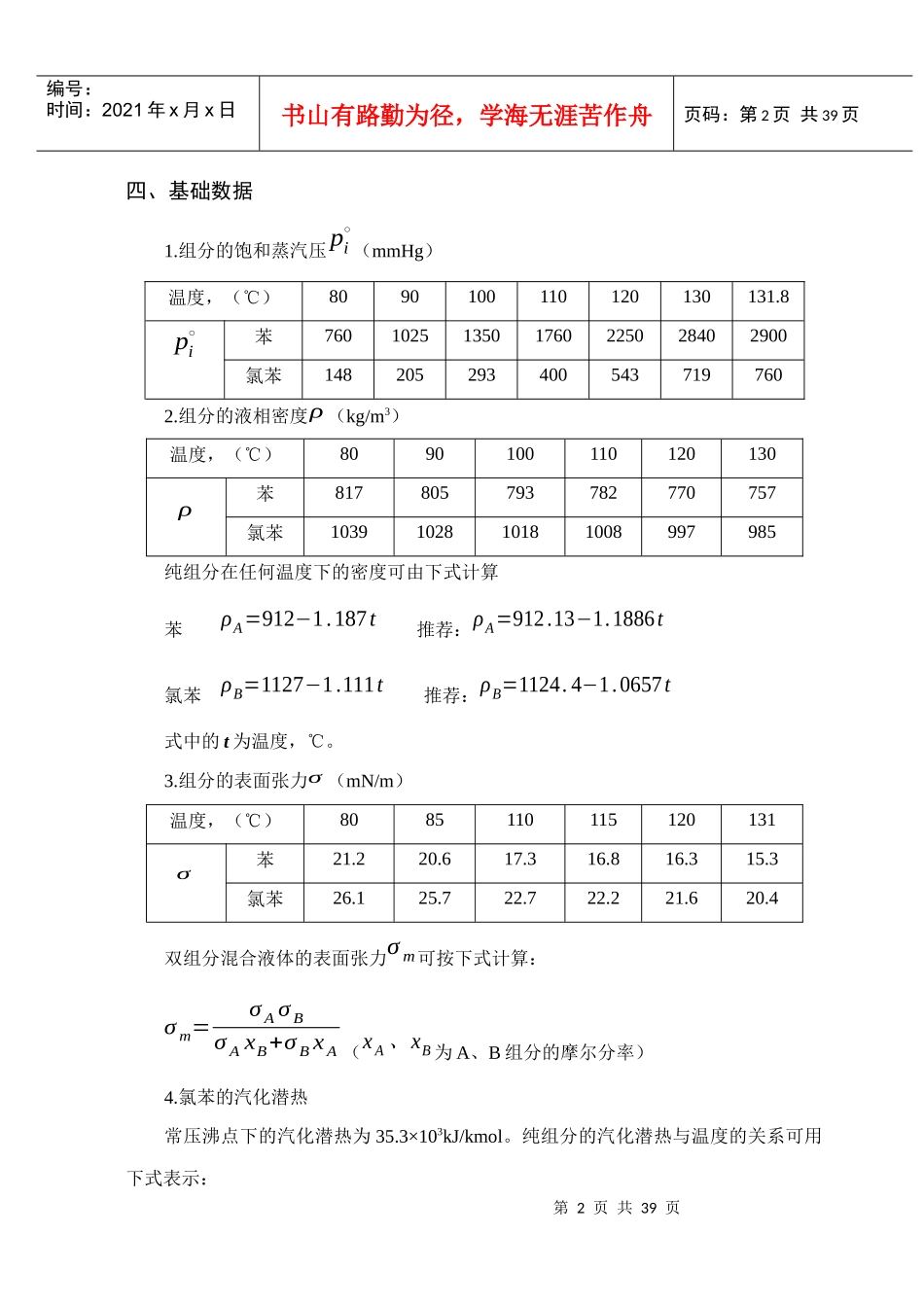

苯-氯苯板式精馏塔的工艺设计工艺计算书（精馏段部分）化学与环境工程学院化工与材料系第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页2004年5月27日课程设计题目一——苯-氯苯板式精馏塔的工艺设计一、设计题目设计一座苯-氯苯连续精馏塔，要求年产纯度为99.8%的氯苯50000t/a，塔顶馏出液中含氯苯不高于2%。原料液中含氯苯为35%（以上均为质量%）。二、操作条件1.塔顶压强4kPa（表压）；2.进料热状况，自选；3.回流比，自选；4.塔釜加热蒸汽压力506kPa；5.单板压降不大于0.7kPa；6.年工作日330天，每天24小时连续运行。三、设计内容1.设计方案的确定及工艺流程的说明；2.塔的工艺计算；3.塔和塔板主要工艺结构的设计计算；4.塔内流体力学性能的设计计算；5.塔板负荷性能图的绘制；6.塔的工艺计算结果汇总一览表；7.辅助设备的选型与计算；8.生产工艺流程图及精馏塔工艺条件图的绘制；9.对本设计的评述或对有关问题的分析与讨论。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页四、基础数据1.组分的饱和蒸汽压pi∘（mmHg）温度，（℃）8090100110120130131.8pi∘苯760102513501760225028402900氯苯1482052934005437197602.组分的液相密度ρ（kg/m3）温度，（℃）8090100110120130ρ苯817805793782770757氯苯1039102810181008997985纯组分在任何温度下的密度可由下式计算苯ρA=912−1.187t推荐：ρA=912.13−1.1886t氯苯ρB=1127−1.111t推荐：ρB=1124.4−1.0657t式中的t为温度，℃。3.组分的表面张力σ（mN/m）温度，（℃）8085110115120131σ苯21.220.617.316.816.315.3氯苯26.125.722.722.221.620.4双组分混合液体的表面张力σm可按下式计算：σm=σAσBσAxB+σBxA（xA、xB为A、B组分的摩尔分率）4.氯苯的汽化潜热常压沸点下的汽化潜热为35.3×103kJ/kmol。纯组分的汽化潜热与温度的关系可用下式表示：第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页r2r10.38=(tc−t2tc−t1)0.38（氯苯的临界温度：tc=359.2°C）5.其他物性数据可查化工原理附录。附参考答案：苯-氯苯板式精馏塔的工艺计算书（精馏段部分）苯-氯苯板式精馏塔的工艺计算书（精馏段部分）一、设计方案的确定及工艺流程的说明原料液经卧式列管式预热器预热至泡点后送入连续板式精馏塔（筛板塔），塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液，其余作为产品经冷却后送至苯液贮罐；塔釜采用热虹吸立式再沸器提供汽相流，塔釜产品经卧式列管式冷却器冷却后送入氯苯贮罐。流程图略。二、全塔的物料衡算（一）料液及塔顶底产品含苯的摩尔分率苯和氯苯的相对摩尔质量分别为78.11和112.61kg/kmol。xF=65/78.1165/78.11+35/112.61=0.728xD=98/78.1198/78.11+2/112.61=0.986xW=0.2/78.110.2/78.11+99.8/112.61=0.00288（二）平均摩尔质量MF=78.11×0.728+(1−0.728)×112.61=87.49kg/kmolMD=78.11×0.986+(1−0.986)×112.61=78.59kg/kmol第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页MW=78.11×0.00288+(1−0.00288)×112.61=112.5kg/kmol（三）料液及塔顶底产品的摩尔流率依题给条件：一年以330天，一天以24小时计，有：W'=50000t/a=6313kg/h，全塔物料衡算：F'=D'+W'0.35{F'=0.02{D'+0.998{W'¿¿¿⇒F'=18709kg/hD'=12396kg/hW'=6313kg/hF=18709/87.49=213.84kmol/hD=12396/78.59=157.73kmol/hW=6313/112.5=56.12kmol/h三、塔板数的确定（一）理论塔板数NT的求取苯-氯苯物系属于理想物系，可采用梯级图解法（M·T法）求取NT，步骤如下：1.根据苯-氯苯的相平衡数据，利用泡点方程和露点方程求取x~y依据x=(pt−pB∘)/(pA∘−pB∘)，y=pA∘x/pt，将所得计算结果列表如下：温度，（℃）8090100110120130131.8pi∘苯760102513501760225028402900氯苯148205293400543719760两相摩尔分率x10.6770.4420.2650.1270.0190y10.9130.7850.6140.3760.0710本题中，塔内压力接近常压（实际上略高于常压），而表中所给...
