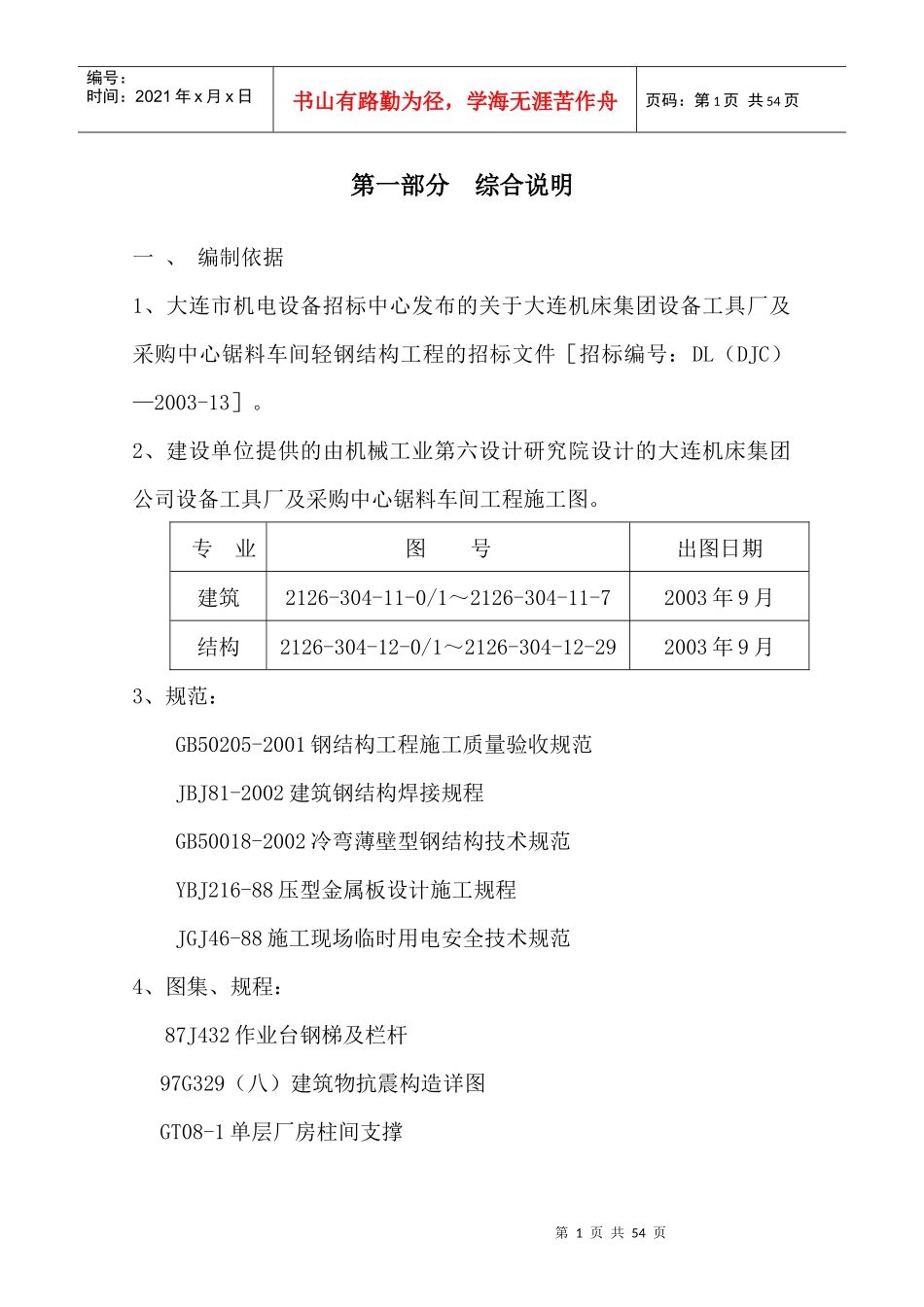

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页第一部分综合说明一、编制依据1、大连市机电设备招标中心发布的关于大连机床集团设备工具厂及采购中心锯料车间轻钢结构工程的招标文件［招标编号：DL（DJC）—2003-13］。2、建设单位提供的由机械工业第六设计研究院设计的大连机床集团公司设备工具厂及采购中心锯料车间工程施工图。专业图号出图日期建筑2126-304-11-0/1～2126-304-11-72003年9月结构2126-304-12-0/1～2126-304-12-292003年9月3、规范：GB50205-2001钢结构工程施工质量验收规范JBJ81-2002建筑钢结构焊接规程GB50018-2002冷弯薄壁型钢结构技术规范YBJ216-88压型金属板设计施工规程JGJ46-88施工现场临时用电安全技术规范4、图集、规程：87J432作业台钢梯及栏杆97G329（八）建筑物抗震构造详图GT08-1单层厂房柱间支撑第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页5、法规大连市文明施工管理规定大连市消防、安全有关文件二、工程概况：序号项目内容序号项目内容1工程名称锯料车间62建设地点大连双D港7钢结构施工3建设单位大连机床集团有限责任公司4建设性质工业厂房8土建施工5设计单位机械工业第六设计院9工期90天10计划开工时间2004年1月25日11竣工时间2004年4月25日12质量目标优良13建筑规模建筑面积6424.44㎡层数局部2层层高M10.2米檐口高度：9.2米14结构特征钢结构15抗震烈度7度近震三、工程特点第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页1.本钢结构工程梁柱采用Q345B钢，吊车梁选用Q235BZ钢，支撑选用Q235B钢，普通螺栓采用C级Q235B，高强螺栓采用性能等级10.9级的大六角头高强度螺栓，螺母及垫圈采用45号钢。2.屋面外板、墙面外板为进口镀铝锌彩板，热浸镀铝锌量为150g/m2，涂层为PE聚脂涂层。屋面内板、墙面内板采用宝钢镀锌板。3.分项工程较多，结构复杂、现场焊接量大且工期很紧，需合理安排各分项工程的施工进度，交叉作业，满足业主的进度要求。四、周围环境及场地条件周围无居民区，不存在扰民问题，现场在钢构件施工前必须基础土方回填完毕，满足吊装要求，施工现场提供足够的构件堆放场地和足够负荷的临电设施。五、投标范围设备工具厂及采购中心锯料车间轻钢结构制作、安装工程。1、主体轻钢结构制作、安装；2、吊车梁及轨道制作、安装（不包括地面轨道）；3、与钢结构连接的钢吊车梯、室外检修梯制作、安装；4、墙体系统制作安装（包括与轻钢结构相连的塑钢窗、彩板门制作系安装，聚苯乙烯夹心板内隔墙制作安装），屋面系统制作安装；5、屋面、墙面檩条制作安装；6、生活间楼层板制作安装。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页六、主要工程项目和工程量型钢454t门窗1019.19M2彩板15277.68M2第二部分服务承诺一、工程质量目标根据招标文件要求，达到优良标准。二、施工工期目标在90天内完成施工图中钢结构制作、安装等全部工程内容。比招标文件要求工期提前5天。三、施工环保目标严格按照当地环保部门施工环保要求的有关规定执行，做到各项指标达标，无投诉。四、安全文明施工目标严格按照当地有关“文明施工工地”标准组织施工，杜绝伤亡事故和设备事故的发生。第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页第三部分施工部署一、施工人员及设备1、拟建项目部组织机构我方将组织高效、精干的项目管理班子以及技术素质好，能打硬仗的施工队伍，按照“项目管理法”的模式，运用科学的管理手段，采用先进、严谨的施工方法，按照“工期、质量、安全、文明施工、服务”五个一流的要求完成本工程，其组织机构如下：项目经理安装经理制作经理项目总工项目综合办公室项目经营部项目质安总监项目工程管理部项目器材部项目技术部项目动力管理部各施工班组第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页2、劳动力计划（共100人）项目工种人数备...
