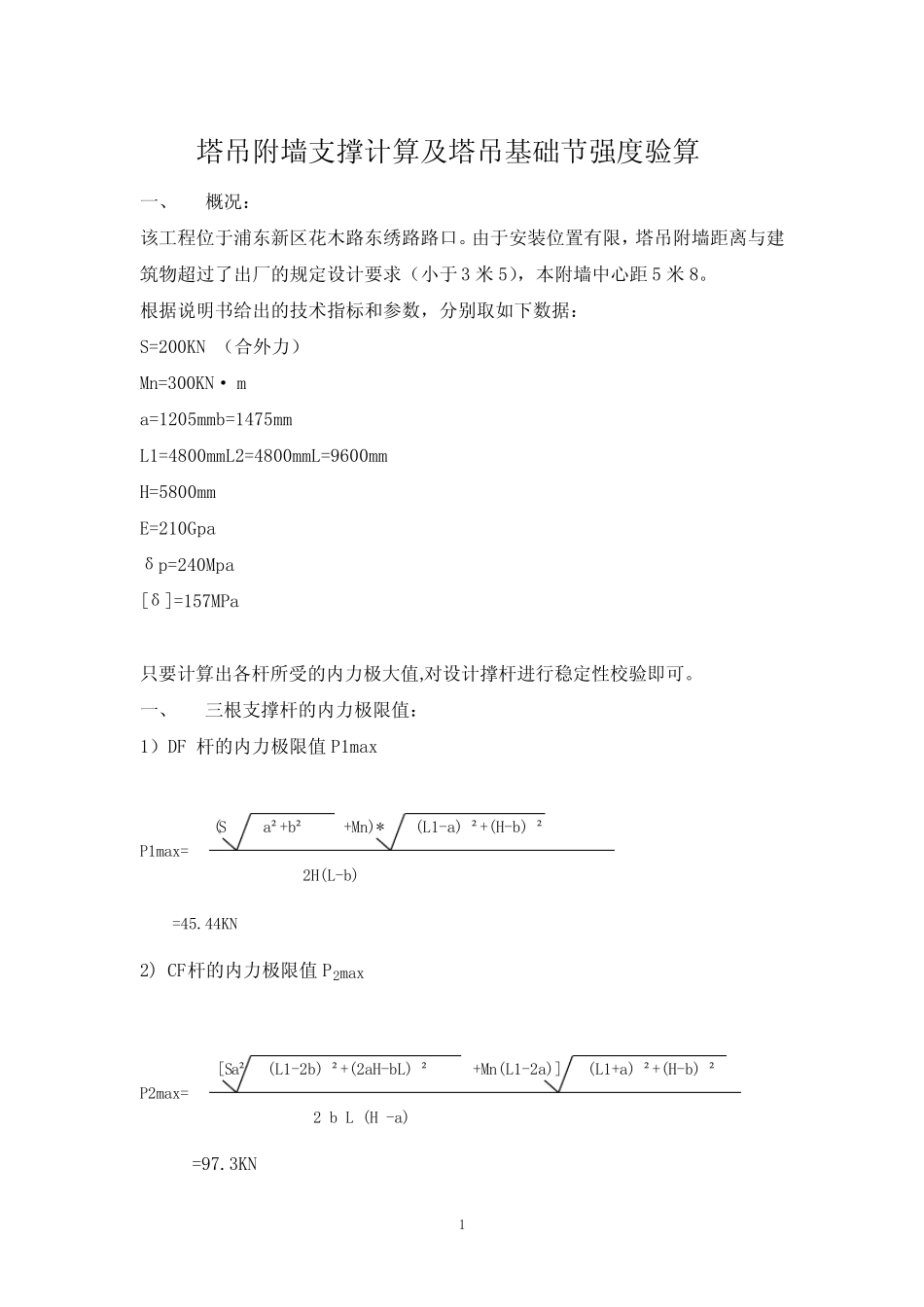

1塔吊附墙支撑计算及塔吊基础节强度验算一、概况：该工程位于浦东新区花木路东绣路路口。由于安装位置有限，塔吊附墙距离与建筑物超过了出厂的规定设计要求（小于3米5），本附墙中心距5米8。根据说明书给出的技术指标和参数，分别取如下数据：S=200KN（合外力）Mn=300KN·ma=1205mmb=1475mmL1=4800mmL2=4800mmL=9600mmH=5800mmE=210Gpaδp=240Mpa[δ]=157MPa只要计算出各杆所受的内力极大值,对设计撑杆进行稳定性校验即可。一、三根支撑杆的内力极限值：1）DF杆的内力极限值P1max(Sa²+b²+Mn)*(L1-a)²+(H-b)²P1max=2H(L-b)=45.44KN2)CF杆的内力极限值P2max[Sa²(L1-2b)²+(2aH-bL)²+Mn(L1-2a)](L1+a)²+(H-b)²P2max=2bL(H-a)=97.3KN2960048004800EF5800CD1475Mn1205BA120533)CE杆的内力极限值P3max[S(L1L+H²)+MnL²+H²]P2max=*(H-b)²+(L2-a)²2LL²+H²*(b-H)=77.99KN二、对三根支撑杆的稳定性校核三根支撑杆都是采用ø152mm、壁厚8mm的无缝钢管制成。D=152mm、d=144mm、&=8mm两端为铰支。取nw=2.0(1)DF杆稳定性：DF杆的长度：L3=6700mmi=IAП(D²-d²)=64П(D²-d²)4=D²+d²44=52.345(mm)L3=i=128(=1)由于p=п².Eδp=92.9可知>pPcrn=P1maxп².EпPcr1=*(D²-d²)²4=243.9KNPcrn==5.3P1maxn=5.3>nw=2.0所以，DF杆的稳定性足够。（2）CF杆的稳定性：CF杆的长度：L4=71005i=IAП(D²-d²)=64П(D²-d²)4=D²+d²4=52.345mmL4=i=135.6(=1)由于p=п².Eδp=92.9可知>pPcrn=P2maxп².EпPcr2=*(D²-d²)²4=209.3KNPcrn==2.15P2max6n=2.15>nw=2.0所以，DF杆的稳定性足够。（3）CE杆的稳定性：CE杆的长度：L5=6750mmi=IAП(D²-d²)=64П(D²-d²)4=D²+d²4=52.345mmL5=i=128.95(=1)由于p=п².Eδp=92.97可知>pPcrn=P2maxп².EпPcr2=*(D²-d²)²4=231.45KNPcrn==2.96P2maxn=2.96>nw=2.0所以，DF杆的稳定性足够。经验算，三根支撑杆的稳定性足够。QTZ80塔吊基础节的验算书本工程塔吊基础节采用本塔吊的一节标准节替用。验算如下：塔吊标准节160*160*10角钢焊接而成，尺寸为：1800*1800*2500。（1）主角钢轴向受压强度计算：NAa≤f式中N-轴向受力。N=63.7t(按比100米高度计算)=6370KN。8Aa-净面积由四根160*160*10的角钢组成。Aa=4*31.502*=126.008*100=12600.8mm²f-钢材抗压强度，取f=235N/mm²。(2)主角钢架稳定性计算：NAapп².EPcr=*bhx²=5273.296Pcrn=Pmax=3.3n=3.3>nw=2.4角钢构件稳定性足够。11YZX90018002500780
