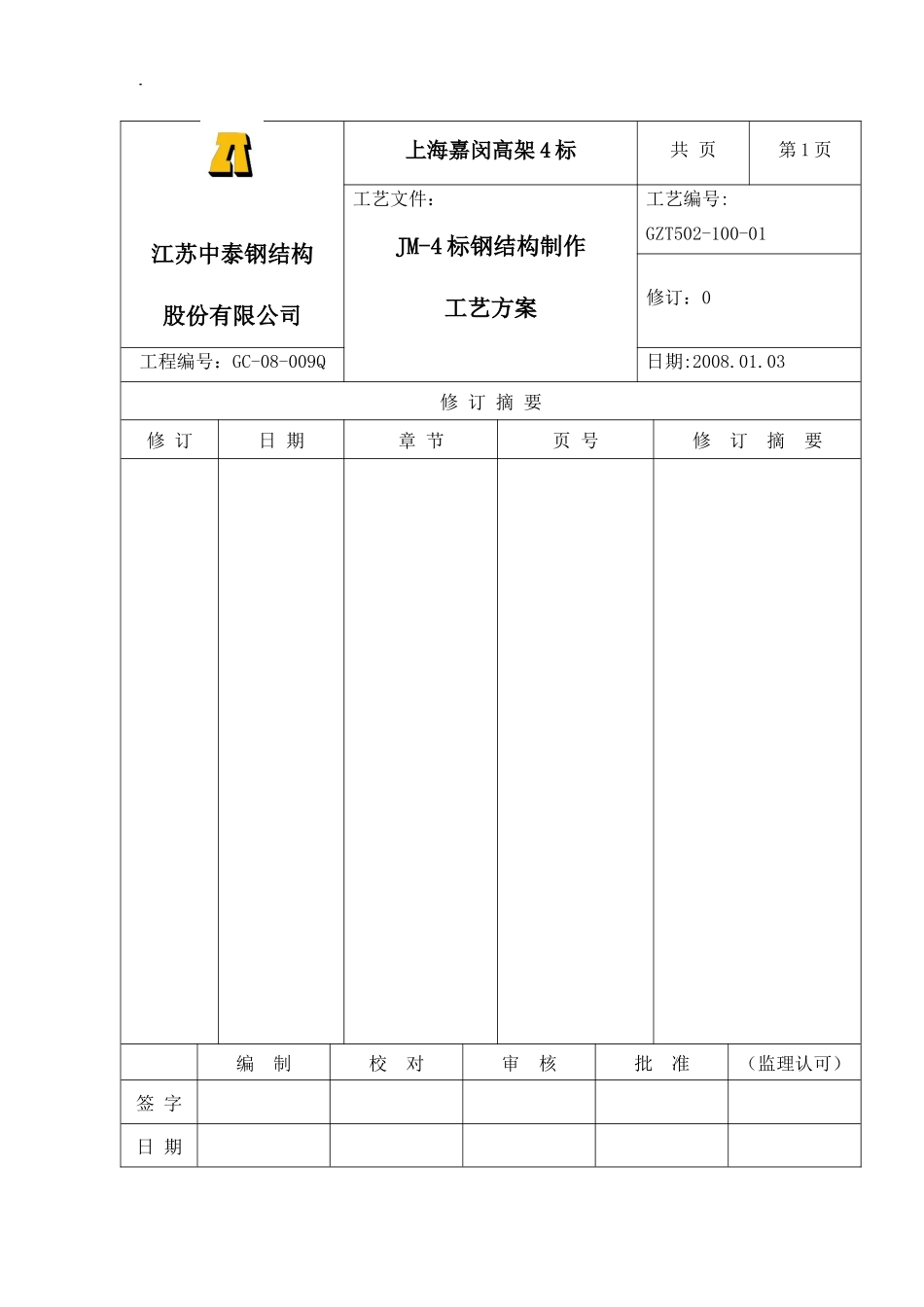

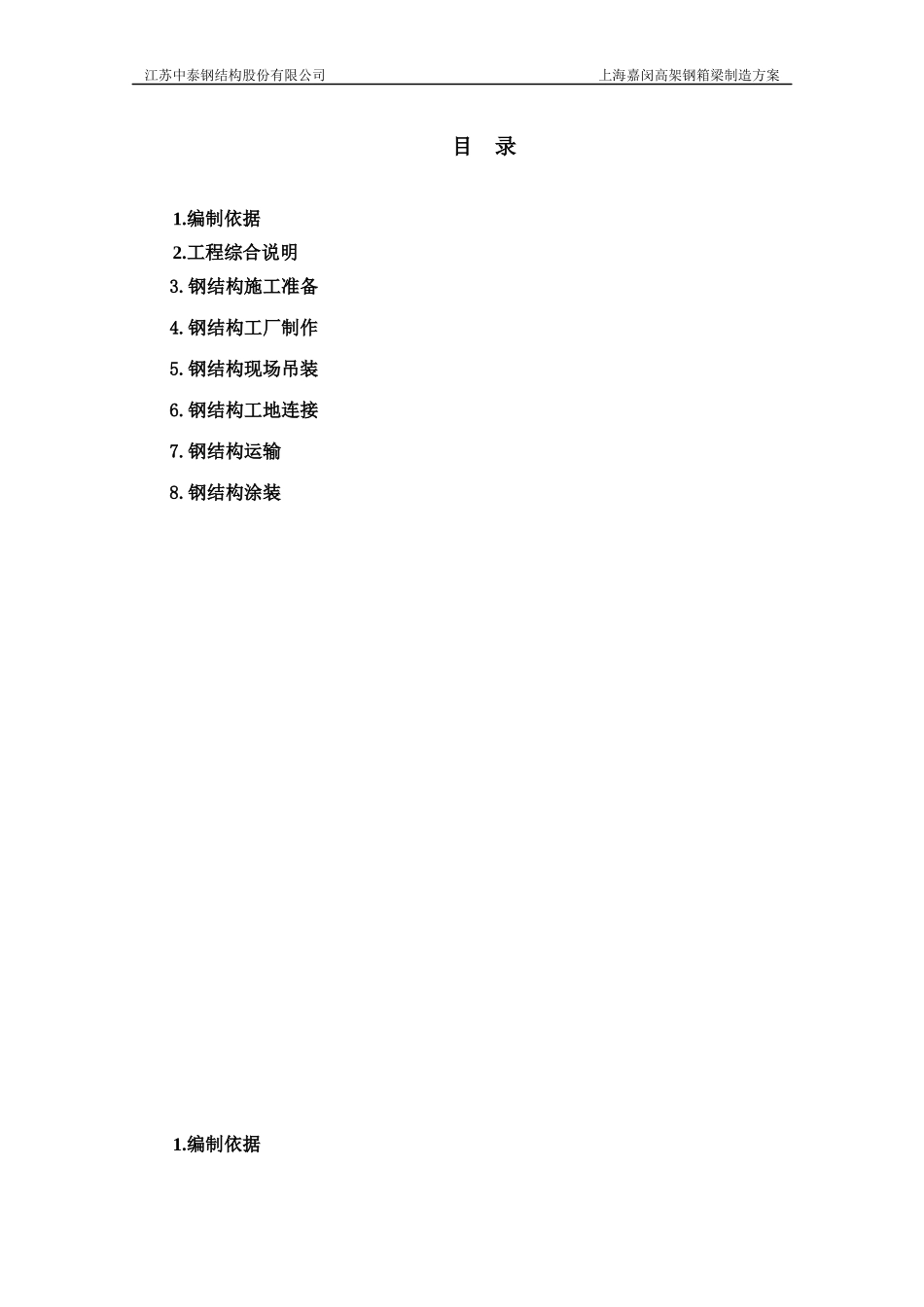

江苏中泰钢结构股份有限公司上海嘉闵高架4标共页第1页工艺文件：JM-4标钢结构制作工艺方案工艺编号:GZT502-100-01修订：0工程编号：GC-08-009Q日期:2008.01.03修订摘要修订日期章节页号修订摘要编制校对审核批准（监理认可）签字日期江苏中泰钢结构股份有限公司JM-4标钢结构制作工艺方案2江苏中泰钢结构股份有限公司上海嘉闵高架钢箱梁制造方案目录1.编制依据2.工程综合说明3.钢结构施工准备4.钢结构工厂制作5.钢结构现场吊装6.钢结构工地连接7.钢结构运输8.钢结构涂装1.编制依据江苏中泰钢结构股份有限公司上海嘉闵高架钢箱梁制造方案1.1编制依据本制造方案是根据《上海嘉闵高架JM-4标钢箱梁制作及安装施工合同书》及上海市城市建设设计研究院的《桥梁钢结构加工制作及安装技术要求》和相关施工蓝图的要求进行编制的。1.2施工规范与标准钢箱梁加工制作以《桥梁钢结构加工制作及安装技术要求》和相关施工蓝图为基本标准和依据，主要执行规范为《铁路钢桥制造规范》（TB10212-98），其它参考规范为：《公路桥涵施工技术规范》JTJ041-2000《公路工程质量检验评定标准》JTGF80/1-2004《桥梁用结构钢》GB/T714-2000《碳素结构钢》GB700-88《中厚钢板超声波检验方法》GB/T2970-91《厚度方向性能钢板》GB5313-85《铁路特大桥质量评定验收标准》TBJ416-87《钢熔化焊对接接头射线照相和质量分级》GB/T3323-2005《钢焊缝手工超声波探伤方法和探伤结果的分级》GB11345-89《涂装前钢材表面锈蚀等级和除锈等级》GB8923-98《铁路钢桥保护涂装》TB/T1527-2004《表面粗糙度参数及其数值》GB1031-95《焊缝磁粉检验方法和缺陷磁痕的分级》JB/T6061-92《埋弧焊用低合金钢焊丝和焊剂》GB/T12470-2003《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110-1995《碳钢焊条》GB/T5117-1995《焊接材料质量管理规程》JB/T3223-96《碳钢药芯焊丝》GB/T10045《钢结构设计规范》GB50017-20032、工程综合说明2.1工程概况本工程为嘉闵路高架路改建工程施工4标（徐泾中路-北翟路），沿线分别跨越新角浦河道、蟠龙港和老蟠龙港河道。沿线还跨越天山路和北瞿路（北瞿路立江苏中泰钢结构股份有限公司上海嘉闵高架钢箱梁制造方案交）。高架道路跨河大桥上部主桥采用连续钢箱梁，引桥采用预应力混凝土连续箱梁。下部采用钢筋混凝土墩、台，桩基为钻孔灌注桩。本工程高架道路主线部分梁由预应力简支小箱梁、叠合梁、预应力连续梁和钢连续梁组成，高架道路匝道部分梁由预应力连续梁、钢连续梁、普通钢筋混凝土连续梁、叠合梁和T梁组成。钢箱梁施工范围：①嘉闵高架JM24－27连续梁、JM42－43简支梁；②匝道WN24－28连续梁、匝道WN39－40叠合梁、WN44-45叠合梁；③匝道NE16-20连续梁；④匝道SW7-11连续梁。2.1.1选用的钢材应符合以下标准：钢材的化学成份牌号质量等级化学成份（％）CSiMnPSAlsQ345qD级≤0.18≤0.601.10～1.60≤0.025≤0.025≥0.015Q345B级≤0.20≤0.551.00～1.60≤0.035≤0.035注：(1).表中的酸溶铝（Als）可以用测定总含铝量代替，此时铝含量应不小于0.02％。(2).Q345q(D)的碳当量Ceq≤0.43％，按下列公式计算：钢材的机械性能牌号质量等级厚度mm屈服点σsMPa抗拉强度σbMPa伸长率δs%V形冲击功(纵向)180oC弯曲试验钢材厚度mm温度oCJ时效J不小于≤16＞16Q345qD≤1634551021-203434d=2ad=3a＞16～3532549020江苏中泰钢结构股份有限公司上海嘉闵高架钢箱梁制造方案Q345B≥3529547021203434d=2ad=3a2.1.2选用的焊接材料应符合以下标准焊接用钢丝化学成份钢类钢号化学成份CSiMnPSCrNi≤焊10锰2H10Mn2G<0.12<0.071.5～1.960.0400.040<0.20<0.30焊剂成份(％)类型牌号Mn0Mg0CaF2Fe0SSiOzCa0A12O3P高锰高硅低氟焊剂HJ33134～38％5～83～7≤1.8≤0.0640～44≤6.0≤4.0≤0.08工焊条化学成份和金属机械性能化学成份（％）焊缝金属机械性能σ（N/mm2）δ（％）δ（N.m/mm2）α（度）结507（J507）C≤0.12Mn0.8≤1.4Si≤0.7S≤0.035P≤0.04≥500520～580≥2024～32≥130200～300≥1201202.1.3选用的焊钉应符合以下标准圆柱头焊钉规格：φ19X150，材质：ML15AL。焊钉的制造材料成分和力学性能应符合GB/T10433-2002的要求。2....
