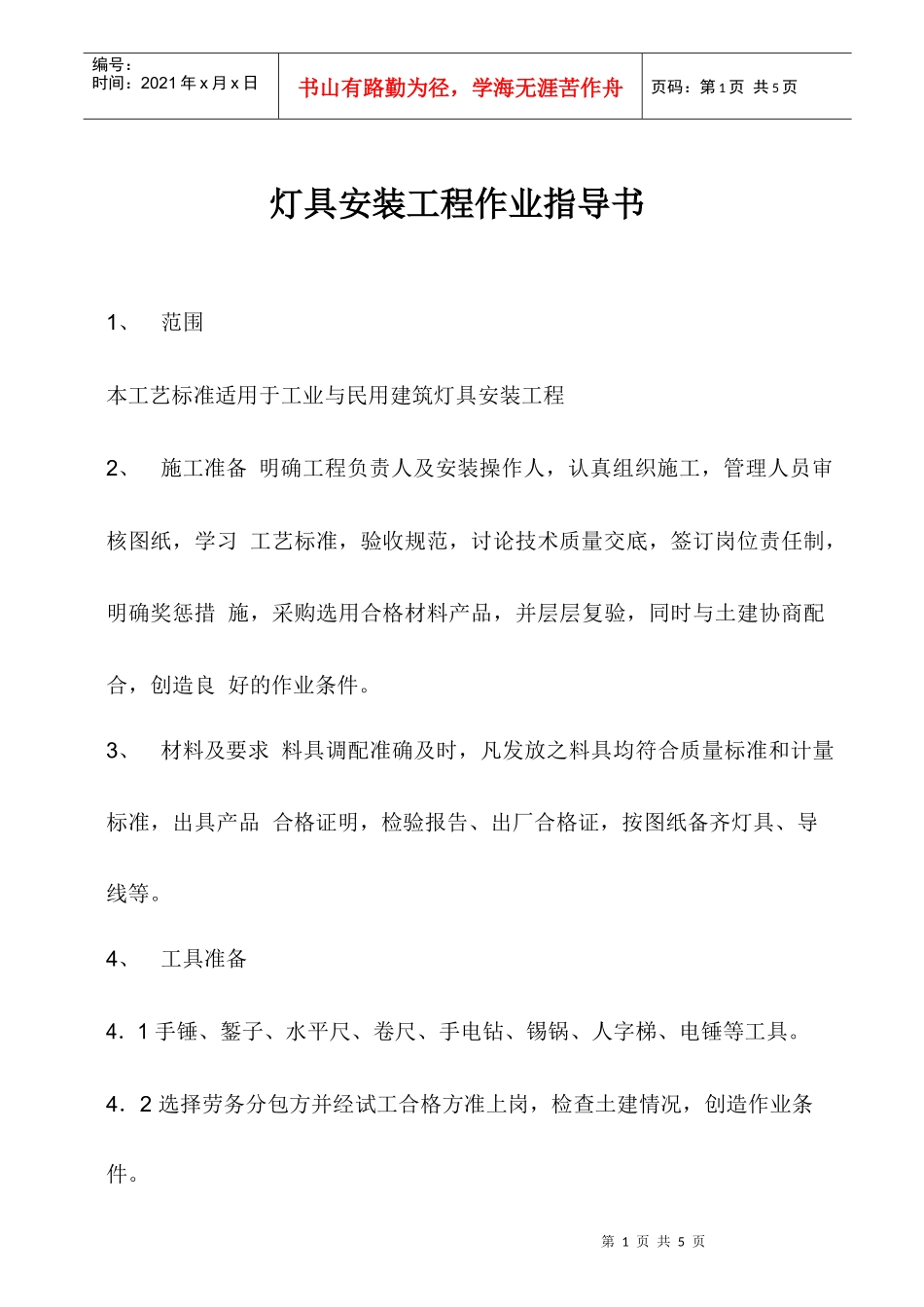

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页灯具安装工程作业指导书1、范围本工艺标准适用于工业与民用建筑灯具安装工程2、施工准备明确工程负责人及安装操作人，认真组织施工，管理人员审核图纸，学习工艺标准，验收规范，讨论技术质量交底，签订岗位责任制，明确奖惩措施，采购选用合格材料产品，并层层复验，同时与土建协商配合，创造良好的作业条件。3、材料及要求料具调配准确及时，凡发放之料具均符合质量标准和计量标准，出具产品合格证明，检验报告、出厂合格证，按图纸备齐灯具、导线等。4、工具准备4．1手锤、錾子、水平尺、卷尺、手电钻、锡锅、人字梯、电锤等工具。4．2选择劳务分包方并经试工合格方准上岗，检查土建情况，创造作业条件。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页5、操作工艺（见图1）5．1根据灯具安装方式，平面图及变更洽商确定安装坐标，随土建进度配合、稳盒，预留孔洞、埋件、配管执行配管工艺。5．2出线盒管清扫、整理、封堵，固定灯具螺栓预埋，嵌壁灯稳箱体，接短管封堵，防污染、异物，管口采取防堵措施，接地端子预留。5．3加工预制、成品灯检查分类。5．4土建屋顶、墙面、地面抹灰、喷浆全部完成后牵线，安装灯具严正、牢固5．5导线清除污染、理顺，压接牢固，PE线截面选择正确，压接有防松垫。5．6摇测合格，通电试验无误。6、质量标准6．1灯具型号、规格、质量符合设计要求，试验调整符合规范。6．2安装位置正确，箱盒开孔合适，固定牢固、严正，灯体漆层完好，嵌入灯贴脸紧贴墙顶面不漏光。6．3成排灯具、中心线允许偏差5mm。6．4接地导线截面与其电源线等截面，接地线不得串线，且有防腐防松措施。6．5导线绑扎成束，连接牢固、紧密，不伤线芯，多股线压接采用标准线第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页鼻子。6．6灯具绝缘电阻值≥0.5MΩ。7、保证项目：7．1器具及配电箱（盘）规格型号符合设计要求，大（全）型灯具及吊扇等安装用的吊钩预埋件必须埋设牢固，吊扇吊杆及其销灯的防拉、防掉装置齐全、可靠。7．2器具的接地（接零）保护措施和安全要求必须符合施工规范规定。确定灯位坐标、材料、检验选定、安装（见表1）8、成品保护：8．1灯具安装时应保持墙面顶面的清洗完整。直径150mm及以下直径150mm以上灯具用线花灯平灯口、吊盒、法兰盘等固定点≥2点固定点≥3点民用4mm2吊钩直径≥灯具挂销灯直径，但不得小于6mm允许偏差木（塑）台中心≤1.5mm一般固定点≥2点工业6mm2嵌入灯具专设柜架3kg以上螺栓吊钩直径≥6mm室外10mm2灯具安装误差吊练灯具吊练垂直，双练平行吊杆灯具吊杆垂直，双杆平行成排灯具允许偏离中心线<5mm接地保护灯具低于2.4M时8．2使用高橙不得碰撞墙面门窗等；第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页8．3灯具安装后土建不应有喷浆，如必须修补应将灯具盖好；8．4灯具安装后应将房门锁好，并加强警卫值班，防止损坏或丢失。9、应注意的质量问题：9．1加工成品灯具粗糙；9．2安装标高或垂直度、平整度超出允许偏差，吊顶分格不对称；9．3灯位置不合理，影响使用；9．4嵌入灯贴脸与墙顶面不严整，不吻合，木（塑）台不牢不紧粘建筑物表面；9．5管口入箱、盒不平齐，后补护口劈裂，箱（盒）开孔过大未修补；9．6具欠牢固、平正；9．7线排列不整齐、美观，欠固定点；9．8线压头不牢伤芯，多股线未使用标准线端；9．9线位置不明显或截面小于要求。10、灯具安装不合格品的处置：（见表2）项目名称不合格项目纠正措施不合格材料的处置灯具外观变形，漆层、镀层损伤，配线线径及导线压头等未达标①退货给供方，重新指供合格产品；②让步接受，经业主、设计同意，现场修整至符合规范及能满足预期使用要求。不合格品的处置导线连接，导线与灯具连接未达标导线截面，PE线截面未达标返工及返修以达到规定要求，并经重新质检合格返工换线以符合规范要求低于2.40M灯具外壳补做符合规范要求的PE线灯具安装各指标任一项...
