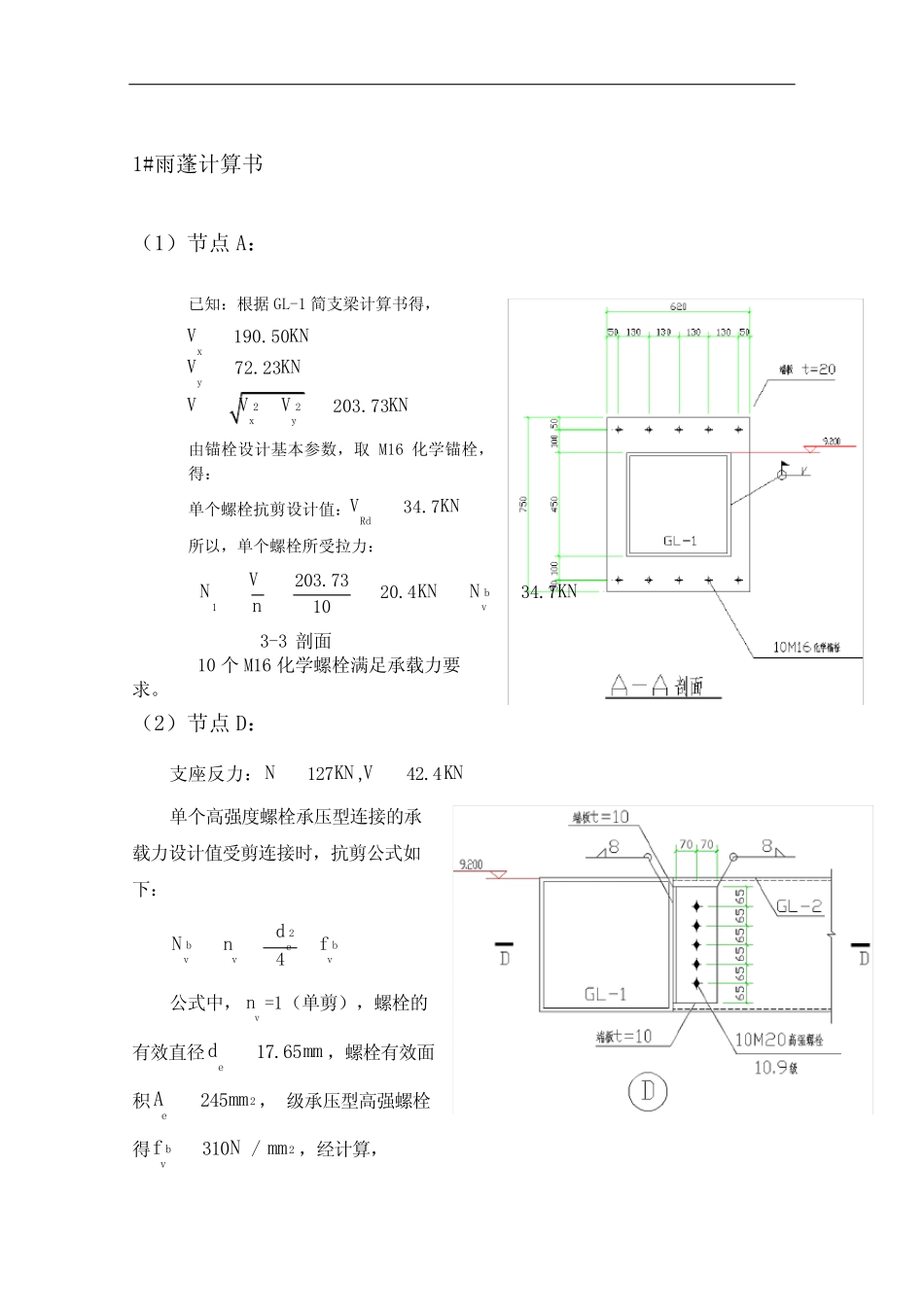

钢雨篷的结构设计计算书公司标准化编码[QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]目录1#雨蓬计算书（1）节点A：已知：根据GL-1简支梁计算书得，22190.5072.23203.73xyxyVKNVKNVVVKN由锚栓设计基本参数，取M16化学锚栓，得：单个螺栓抗剪设计值：34.7RdVKN所以，单个螺栓所受拉力：1203.7320.434.710bvVNKNNKNn3-3剖面10个M16化学螺栓满足承载力要求。（2）节点D：支座反力：127,42.4NKNVKN单个高强度螺栓承压型连接的承载力设计值受剪连接时，抗剪公式如下：24bbevvvdNnf公式中，vn=1（单剪），螺栓的有效直径17.65edmm，螺栓有效面积2245eAmm，级承压型高强螺栓得2310/bvfNmm，经计算，12725.4542.48.485NVDVNNKNnVNKNn2226.7876.0NDbVVVVNNNKNNKN2124531076.04bbevvvdNnfKN故，采用单面5个级M20承压型高强螺栓连接满足承载力要求。（3）节点E：由支座反力得：163NKN销轴处，使用单个级M30承压型高强螺栓，有效直径26.72edmm，有效面积2561eAmm，Q345钢构件的承压2590/bcfNmm,抗剪2310/bvfNmm由构件信息得，22030vntmmdmm22561310347.8243020590354bbevvvbbccdNnfKNNdtfKN取两者中的较小者，故选用347.82bvNKN163347.82bvNKNNKN故，单个级M30承压型高强螺栓满足承载力设计值。（4）节点F1：由支座反力得：129NKN取M16化学锚栓，单个螺栓拉力设计值34.6RdNKN单个螺栓所受拉力：112916.134.68RdVNKNNKNn采用8个M16锚栓连接满足承载力要求。（5）节点F2：①处由8个M16化学锚栓连接，②处由级M16承压型高强螺栓连接。①计算：单个M16化学锚栓的抗剪设计值34.7RdVKN，构件受剪力87VKN18710.934.78RdVVKNVKNn②处计算：采用4个级M20承压型高强螺栓连接。此时②处拉力N=87KN。螺栓的有效直径17.65edmm，螺栓有效面积2245eAmm，级承压型高强螺栓得2500/btfNmm，经计算，215750078.54bbettdNfKN18721.7578.54bvNNKNNKNn故，②处采用4个级M16承压型高强螺栓连接满足要求。（6）节点G1：由支座反力，7.4MKNm，62NKN，M16化学锚栓个数8n单个螺栓拉力设计值34.6RdNKN该截面受轴心和弯矩共同作用，1221627.40.150.47080.156niiMyNny1max210.11924.19niiMemmNMNeyNNKNnymaxRdNN所以，8个M16化学锚栓满足承载力设计要求。（7）节点H由支座反力得：129,91.2,108.9NKNVKNMKNm取M27化学锚栓，单个螺栓拉力设计值：110.9,164.0RdRdNKNVKN单个螺栓所受拉力：1229.12/1.2/1.2212.4108.9139557.80.260557.855.8100.511bbvccMtMtttvbbtvVNKNNdtfKNnMNNKNyNNKNnNNNN采用10个M27锚栓连接满足承载力要求。（8）5-5剖面由支座反力，7.4MKNm，62NKN，M16化学锚栓个数8n单个螺栓拉力设计值34.6RdNKN该截面受轴心和弯矩共同作用，1221627.40.1252.1080.1256niiMyNny1221()(7.4620.12)0.12519.70.1256niiMNeyKNymaxRdNN所以，8个M16化学锚栓满足承载力设计要求。（9）GL-1简支梁计算书-----设计信息-----钢梁钢材：Q345梁跨度(m)：梁平面外计算长度(m)：钢梁截面：箱形截面:B*H*T1*T2=450*450*14*14容许挠度限值[υ]:l/400=(mm)强度计算净截面系数：计算梁截面自重作用:计算简支梁受荷方式:竖向、水平向双向受荷荷载组合分项系数按荷载规范自动取值-----设计依据-----《建筑结构荷载规范》（GB50009-2012）《钢结构设计规范》（GB50017-2003）-----简支梁作用与验算-----1、截面特性计算A=;Xc=;Yc=;Ix=;Iy=;ix=;iy=;W1x=;W2x=;W1y=;W2y=;2、简支梁自重作用计算梁自重荷载作用计算:简支梁自重(KN):G=+001;自重作用折算梁上均布线荷(KN/m)p=+000;3、梁上恒载作用荷载编号荷载类型荷载值1荷载参数1荷载参数2荷载值2竖向作用荷载：142434水平作用荷载：1424344、单工况荷载标准值作用支座反力(压为正,单位：KN)△恒载标...
