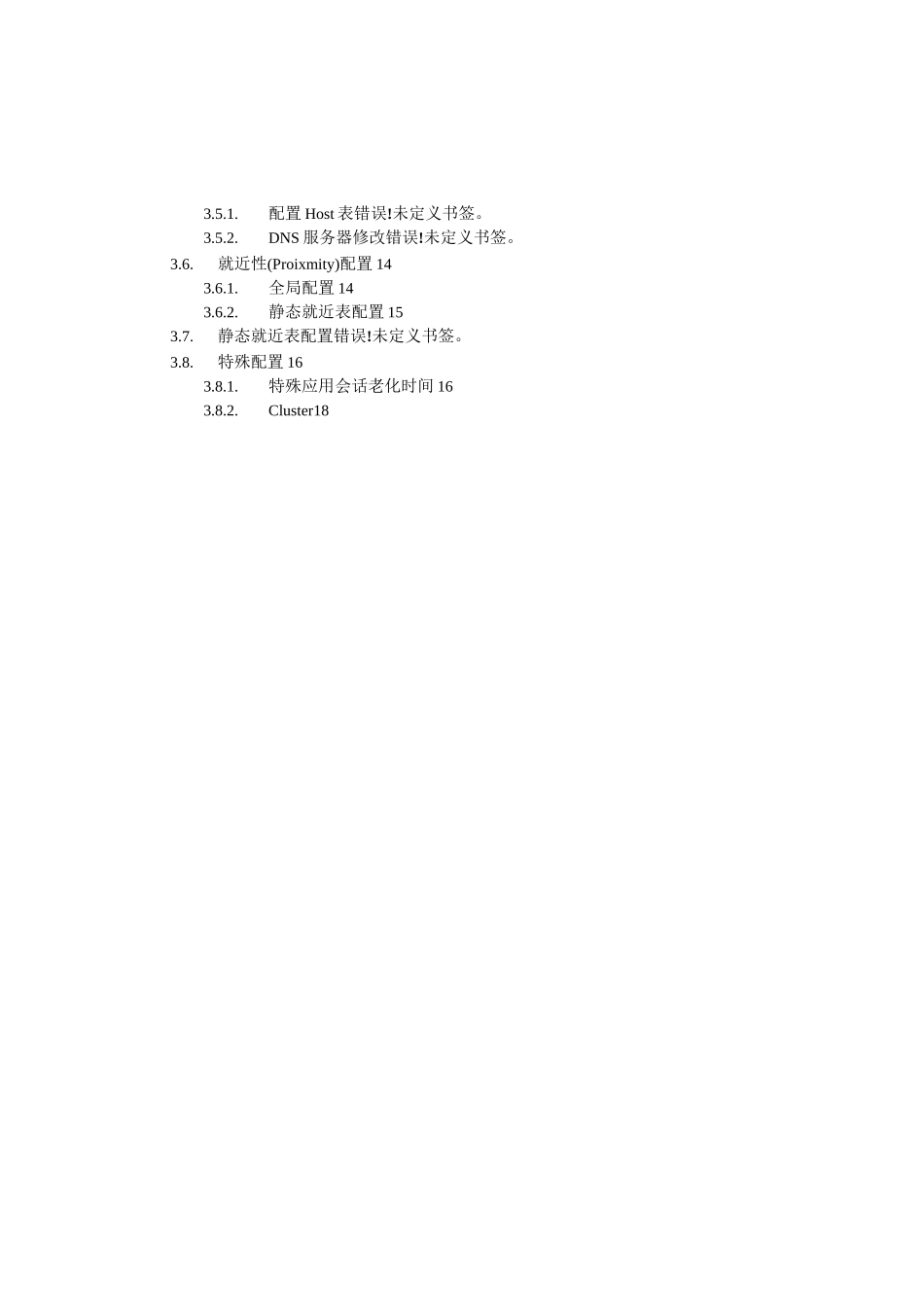

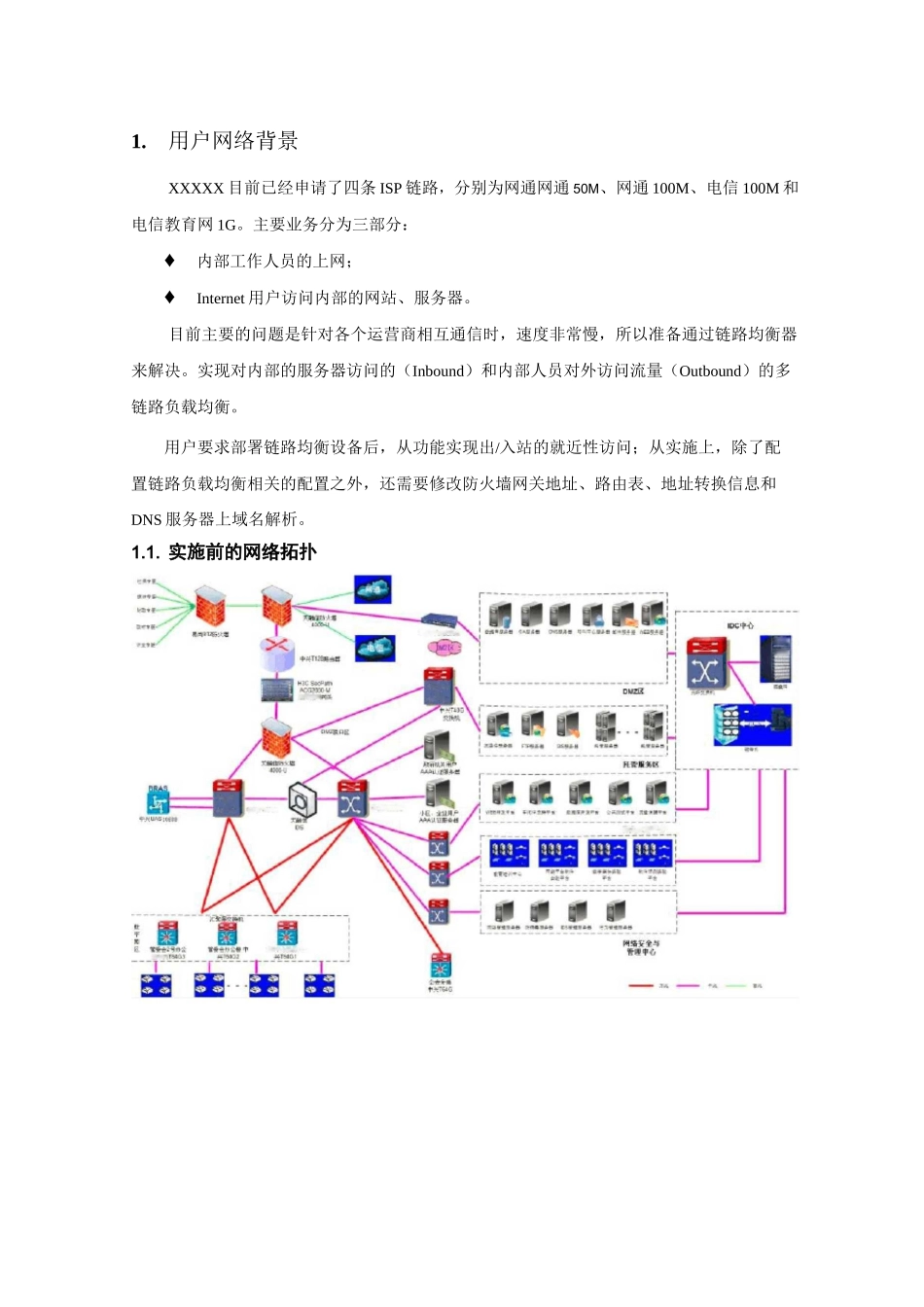

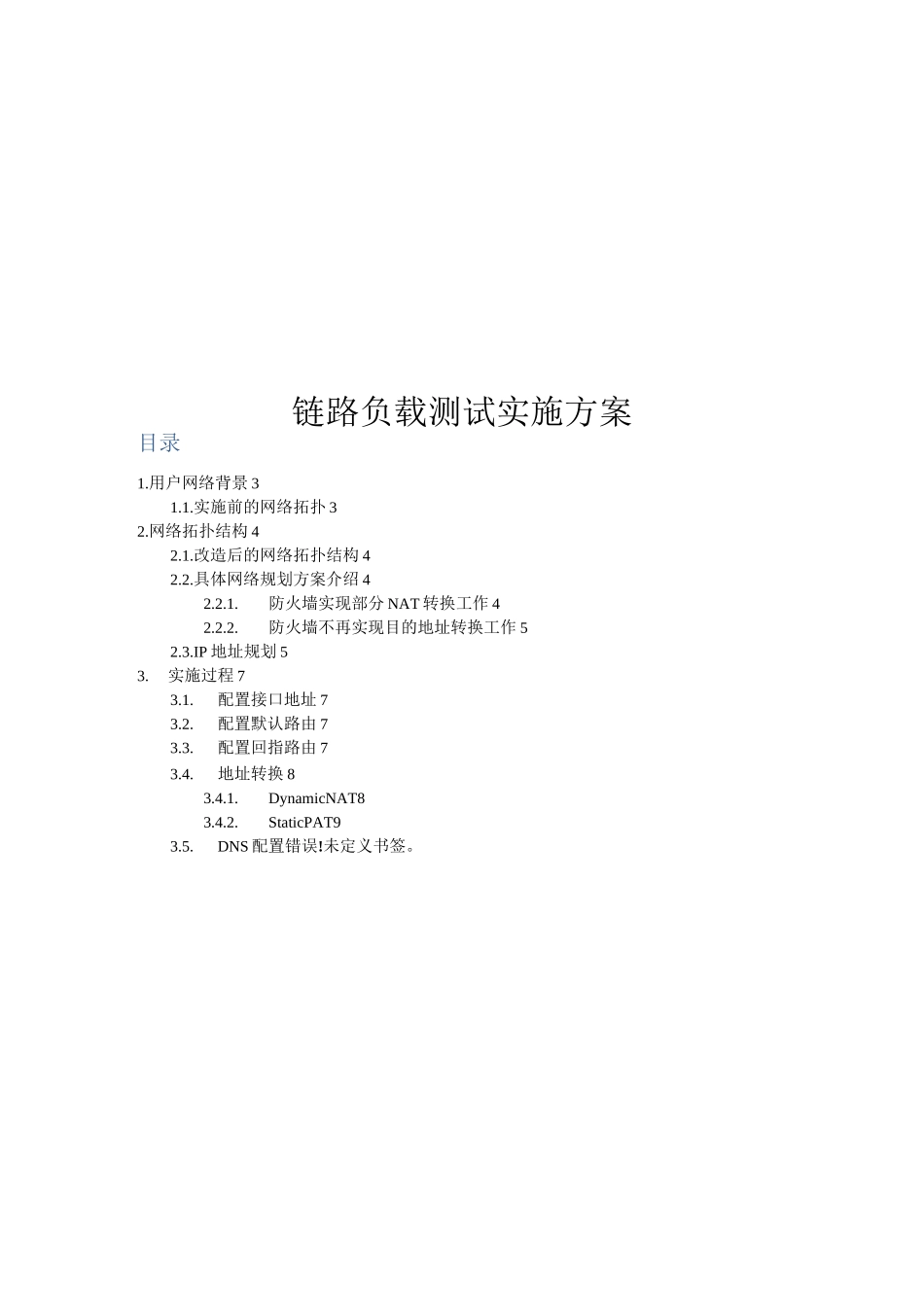

链路负载测试实施方案目录1.用户网络背景31.1.实施前的网络拓扑32.网络拓扑结构42.1.改造后的网络拓扑结构42.2.具体网络规划方案介绍42.2.1.防火墙实现部分NAT转换工作42.2.2.防火墙不再实现目的地址转换工作52.3.IP地址规划53.实施过程73.1.配置接口地址73.2.配置默认路由73.3.配置回指路由73.4.地址转换83.4.1.DynamicNAT83.4.2.StaticPAT93.5.DNS配置错误!未定义书签。3.5.1.配置Host表错误!未定义书签。3.5.2.DNS服务器修改错误!未定义书签。3.6.就近性(Proixmity)配置143.6.1.全局配置143.6.2.静态就近表配置153.7.静态就近表配置错误!未定义书签。3.8.特殊配置163.8.1.特殊应用会话老化时间163.8.2.Cluster18DELL+4™冲TIFg昨r砂£必面用平ITnitMHUJ羽:m1.+1.WT2XX1.用户网络背景XXXXX目前已经申请了四条ISP链路，分别为网通网通50M、网通100M、电信100M和电信教育网1G。主要业务分为三部分：♦内部工作人员的上网；♦Internet用户访问内部的网站、服务器。目前主要的问题是针对各个运营商相互通信时，速度非常慢，所以准备通过链路均衡器来解决。实现对内部的服务器访问的（Inbound）和内部人员对外访问流量（Outbound）的多链路负载均衡。用户要求部署链路均衡设备后，从功能实现出/入站的就近性访问；从实施上，除了配置链路负载均衡相关的配置之外，还需要修改防火墙网关地址、路由表、地址转换信息和DNS服务器上域名解析。1.1.实施前的网络拓扑-I-昼.書>tilKH"IKXjj2.网络拓扑结构2.1.改造后的网络拓扑结构米用标准的链路负载均衡方案设计，即为：♦LP设备部署在防火墙外面，直接连接ISP♦防火墙全部修改为私有IP地址，用LP负责将私有IP地址转换成公网IP地址；♦防火墙的DMZ区跑路由模式，保证DMZ区服务器的正常访问；♦LP利用SmartNAT技术，分别在每链路上配置NAT地址；保证内部员工的正常上网。2.2.具体网络规划方案介绍结合现有的网络配置情况，和希望达到的测试的效果，提出两个实施方案供选择。2・2・1・防火墙实现部分NAT转换工作1、LP设备部署在防火墙外面，直接连接ISP；2、防火墙全部修改为私有IP地址，用LP负责将私有IP地址转换成公网IP地址；1OUxxT-MHTJtilk*.3、防火墙的DMZ区跑路由模式，保证DMZ区服务器的正常访问；4、现在防火墙负责所有的地址转换工作，包括源地址转换和目的地址转换，如果把所有的地址转换工作全部交给LP来做，实施起来比较复杂，并且客户的公网地址不是很充裕,因此提出第一种测试方案，由防火墙实现源地址转换，同时实现目的地址转换，不过和原来不同的是，原来的目的地址转换是将服务器的私有地址转换成公网地址，现在的目的转换是将服务器的私有地址转换成和防火墙和LP互联地址段内的地址；5、LP利用SmartNAT技术，将所有私有IP地址转换成可用的公网IP；6、修改内部DNS服务器配置，将各个域名对应的A记录修改成服务器真是的私有地址，这样内部用户访问域名的时候是通过服务器的真实地址进行访问，外部用户访问域名时则是通过LP采用SmartNAT转换后的公网地址进行访问，可以得到较快的访问体验。2.2.2.防火墙不再实现目的地址转换工作1.LP设备部署在防火墙外面，直接连接ISP；2.防火墙全部修改为私有IP地址，用LP负责将私有IP地址转换成公网IP地址；3.防火墙的DMZ区跑路由模式，保证DMZ区服务器的正常访问；4.防火墙负责源地址转换，而目的地址转换工作交给LP来做，这种测试方案实施起来LP上面的配置稍有点复杂，实现的原理和第一种方案类似，不过在防火墙上面的改动要少一些；5.LP利用SmartNAT技术，将所有私有IP地址转换成可用的公网IP；6.修改内部DNS服务器配置，将各个域名对应的A记录修改成服务器真是的私有地址，这样内部用户访问域名的时候是通过服务器的真实地址进行访问，外部用户访问域名时则是通过LP采用SmartNAT转换后的公网地址进行访问，可以得到较快的访问体验。2.3.IP地址规划(1)Radwarelinkproof公网IP地址规划:原来公网ip分配给防火墙使用，现在添加了链路负载均衡设备，各运营商线路将直接接到链路负载均衡上面，然后负载均衡和防火墙通过私网地址互联。运营商地址范围：ISP网通50M：218.28.15.162/255.255.255.2...
