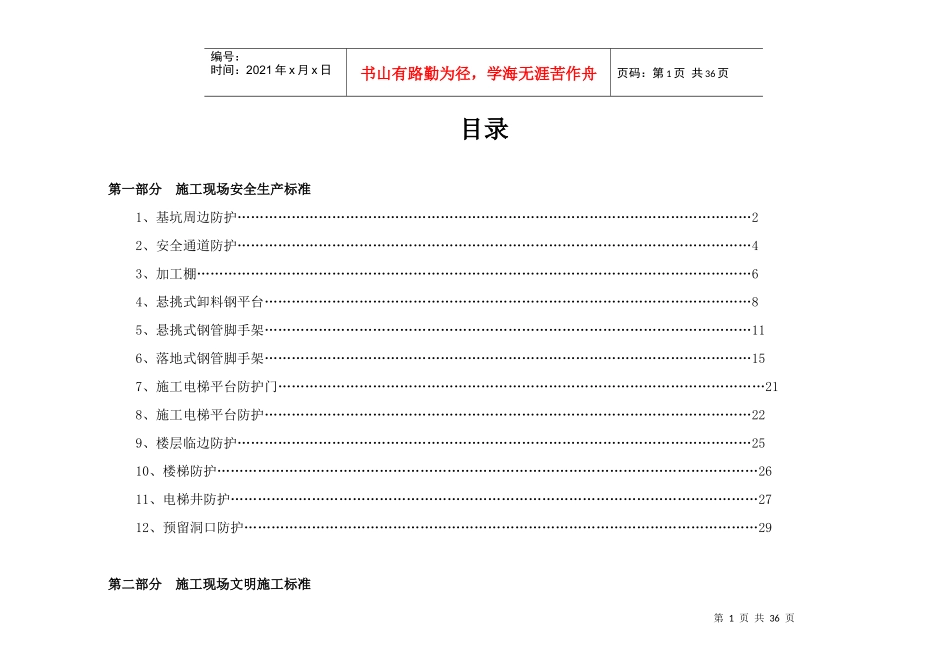

施工现场管理标准图集中铁隧道集团四处有限公司房建公司二〇一三年五月-1-第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录第一部分施工现场安全生产标准1、基坑周边防护……………………………………………………………………………………………………22、安全通道防护……………………………………………………………………………………………………43、加工棚……………………………………………………………………………………………………………64、悬挑式卸料钢平台………………………………………………………………………………………………85、悬挑式钢管脚手架………………………………………………………………………………………………116、落地式钢管脚手架………………………………………………………………………………………………157、施工电梯平台防护门………………………………………………………………………………………………218、施工电梯平台防护………………………………………………………………………………………………229、楼层临边防护……………………………………………………………………………………………………2510、楼梯防护…………………………………………………………………………………………………………2611、电梯井防护………………………………………………………………………………………………………2712、预留洞口防护……………………………………………………………………………………………………29第二部分施工现场文明施工标准第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页1、宣传栏……………………………………………………………………………………………………………312、洗车槽……………………………………………………………………………………………………………331、基坑周边防护基坑周边防护正面图基坑周边防护侧面图说明：第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页1、开挖深度超过2m的基坑周边必须搭设防护栏杆。防护栏杆采用Ф48钢管搭设，设置两道水平杆，上杆离地高度1.2m，下杆离地高度0.6m，所有水平杆控制伸出立杆外侧100mm；立杆间距不大于2.0m，立杆打入地面以下深度0.5～0.7m，离坡边距离大于0.5m。2、防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”安全警示标志，并设置夜间警示灯；防护栏杆下部砌筑180mm高120mm宽挡脚并抹灰。3、防护栏杆的水平杆、立杆以及砖砌挡脚，必须刷黄黑相间的警示油漆，栏杆为400mm相间，挡脚板为200mm相间且倾斜设置。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页基坑周边防护示意图基坑梯道示意图4、基坑排水沟设置在防护栏杆外侧，采取有组织排水。5、基坑内应设置供施工人员上下的专用坡道或梯道，梯道与底面夹角不应大于60°；梯道应设扶手栏杆和挡脚板．做法如防护栏杆；梯道的宽度不应小于1m；立杆打入地下不小于500mm，视情况需要设置立杆抛撑；踏步采用双钢管，上可铺固定木板且设防滑条，步高不宜大于0.3m，步宽不宜小于0.3m。2、安全通道防护第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页安全通道正面图安全通道剖面图说明：1、在建工程地面入口处和建筑物可能坠落半径内的通道上方，应设置安全通道防护棚。地面入口处防护棚的长度应视建筑物的高度而定，必须大于或等于坠落半径（建筑高度h=2～5m时，坠落半径R=3m；h=5～15m，R=4m；h=15～30m，R=5m；h>30m，R=6m）。第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页2、采用φ48钢管、扣件、密目安全网和木板搭设，钢管刷黄黑油漆，相间400mm。当通道架空设置时，除底部支撑必须稳固之外，必须在0.6m和1.2m位置设置两道防护栏杆。3、安全通道防护棚采用双层防护，顶层铺脚手板，下层...
