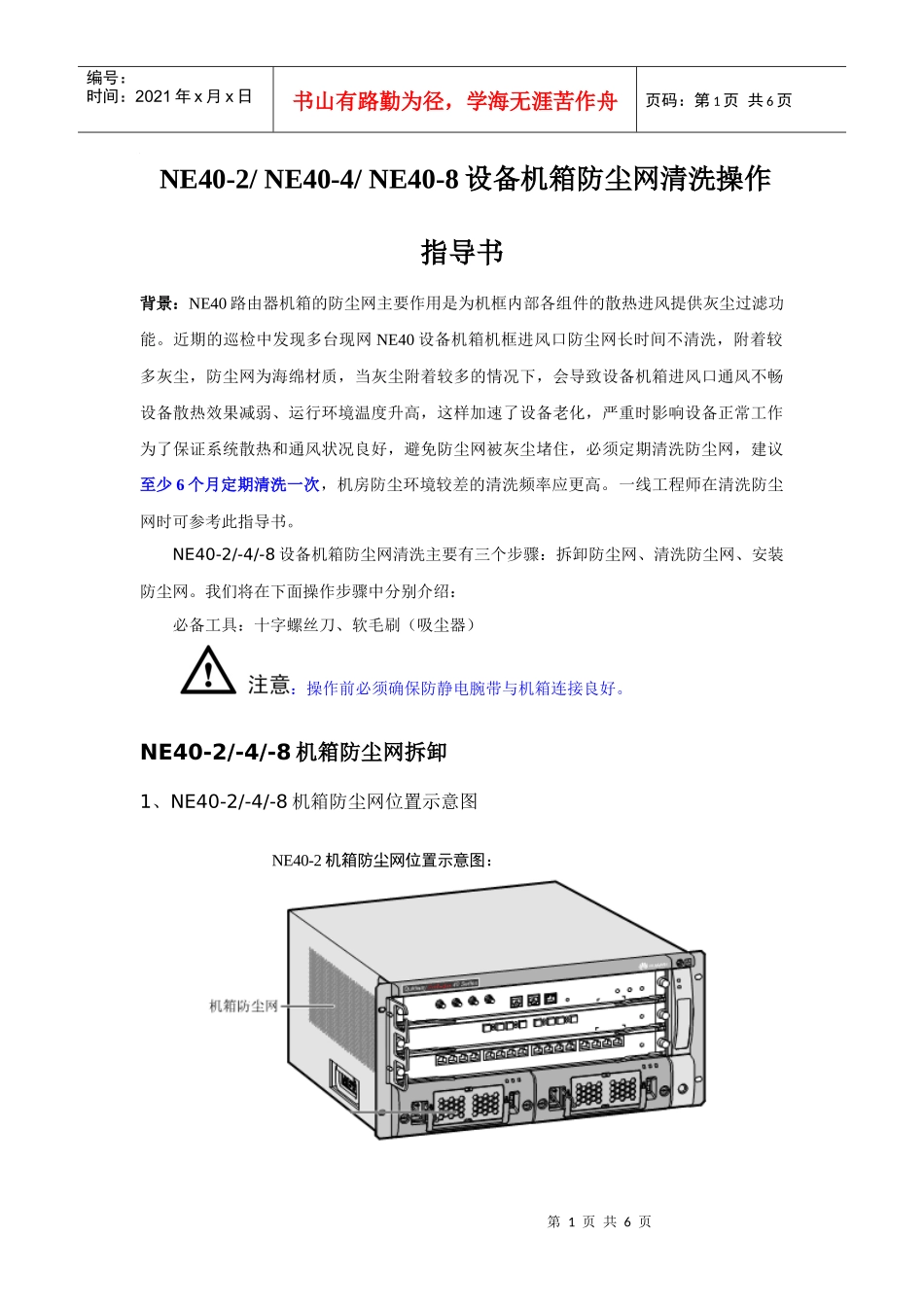

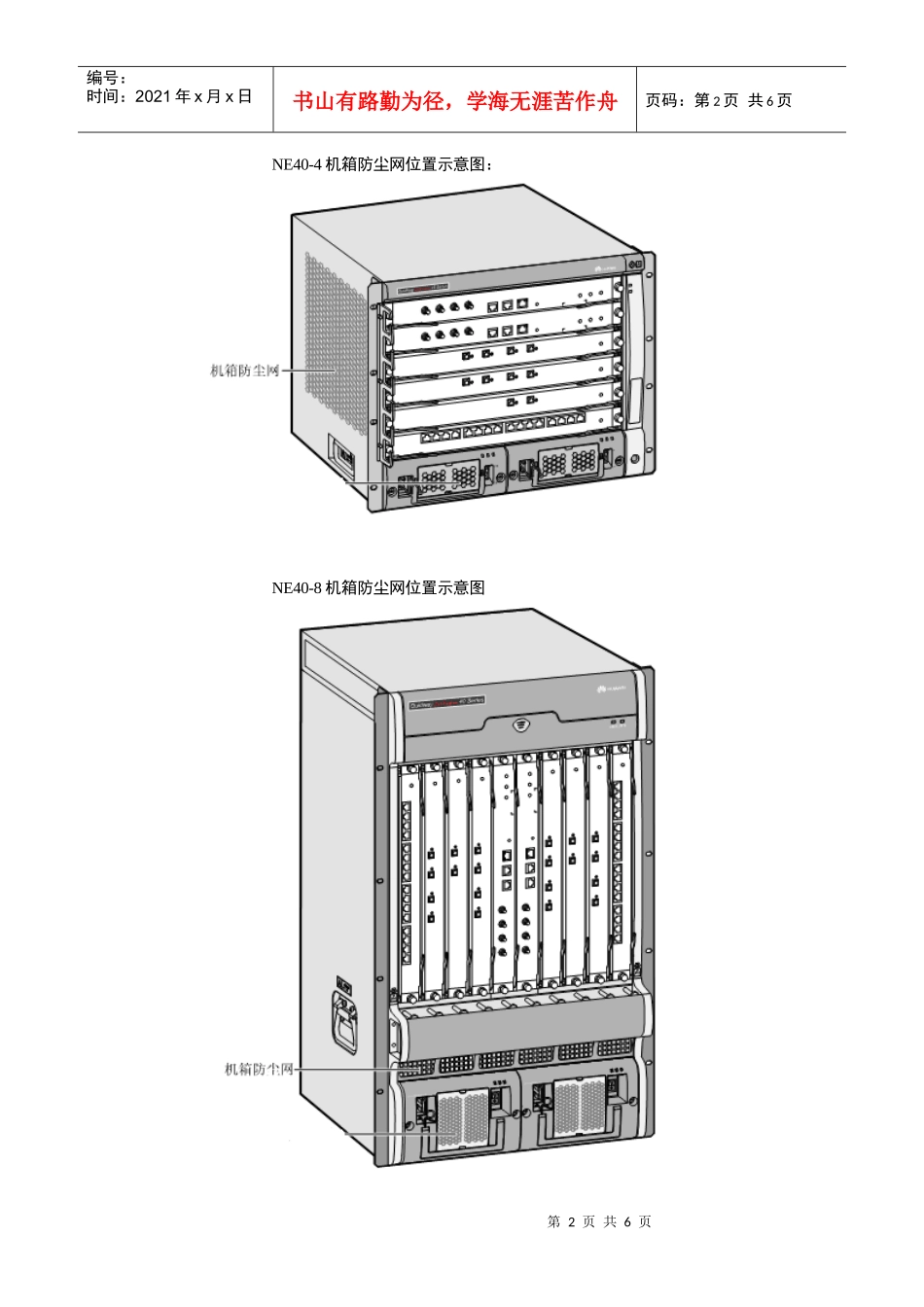

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页NE40-2/NE40-4/NE40-8设备机箱防尘网清洗操作指导书背景：NE40路由器机箱的防尘网主要作用是为机框内部各组件的散热进风提供灰尘过滤功能。近期的巡检中发现多台现网NE40设备机箱机框进风口防尘网长时间不清洗，附着较多灰尘，防尘网为海绵材质，当灰尘附着较多的情况下，会导致设备机箱进风口通风不畅设备散热效果减弱、运行环境温度升高，这样加速了设备老化，严重时影响设备正常工作为了保证系统散热和通风状况良好，避免防尘网被灰尘堵住，必须定期清洗防尘网，建议至少6个月定期清洗一次，机房防尘环境较差的清洗频率应更高。一线工程师在清洗防尘网时可参考此指导书。NE40-2/-4/-8设备机箱防尘网清洗主要有三个步骤：拆卸防尘网、清洗防尘网、安装防尘网。我们将在下面操作步骤中分别介绍：必备工具：十字螺丝刀、软毛刷（吸尘器）：操作前必须确保防静电腕带与机箱连接良好。NE40-2/-4/-8机箱防尘网拆卸1、NE40-2/-4/-8机箱防尘网位置示意图NE40-2机箱防尘网位置示意图：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页NE40-4机箱防尘网位置示意图：NE40-8机箱防尘网位置示意图第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2、NE40-2/-4/-8机箱防尘网拆卸2.1、NE40-2/-4机箱防尘网拆卸先用十字螺丝刀松开机箱背面防尘网上下两端的松不脱螺钉，两手分别握住防尘网的上下两侧，轻轻拉出一小部分后，再将其中一只手移至防尘网的底部托住它，沿防尘网的导轨缓缓拔出，如下图。NE40-2/-4机箱防尘网拆卸示意图2.2、NE40-8机箱防尘网拆卸先用双手拇指分别按下走线槽的两侧，在按下走线槽两侧的同时，双手将走线槽盖往外拉，此时槽盖会往下打开，然后将垂直嵌在走线槽盖中的机箱防尘网取出，如下图。：如果不按下两侧，直接将走线槽往外拉，会损坏走线槽。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页NE40-8机箱防尘网拆卸示意图--------------------------------------结束---------------------------------------NE40-2/-4/-8机箱防尘网清洗NE40-2/-4/-8路由器采用的是海绵防尘网，海绵防尘网适合于干洗。清洗步骤：a）将防尘网上较多的灰尘拍打掉。b）用软毛刷/吸尘器将防尘网上面的灰尘清理/吸净。：在清洗过程中动作要轻柔，避免损坏防尘网。--------------------------------------结束---------------------------------------NE40-2/-4/-8机箱防尘网安装1、NE40-2/-4机箱防尘网安装先用一手握住防尘网的上端，另一只手托住防尘网的底部，将防尘网垂直放置，轻轻将它从机箱的背面沿着导轨插入到底部，然后用十字螺丝刀拧紧防尘网上下两端的松不脱螺钉如下图。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页NE40-2/-4机箱防尘网安装示意图2.2、NE40-8机箱防尘网安装先将机箱防尘网垂直嵌入走线槽中，然后用双手将下垂的走线槽盖向上合拢，如下图。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页NE40-8机箱防尘网拆卸示意图--------------------------------------结束---------------------------------------
