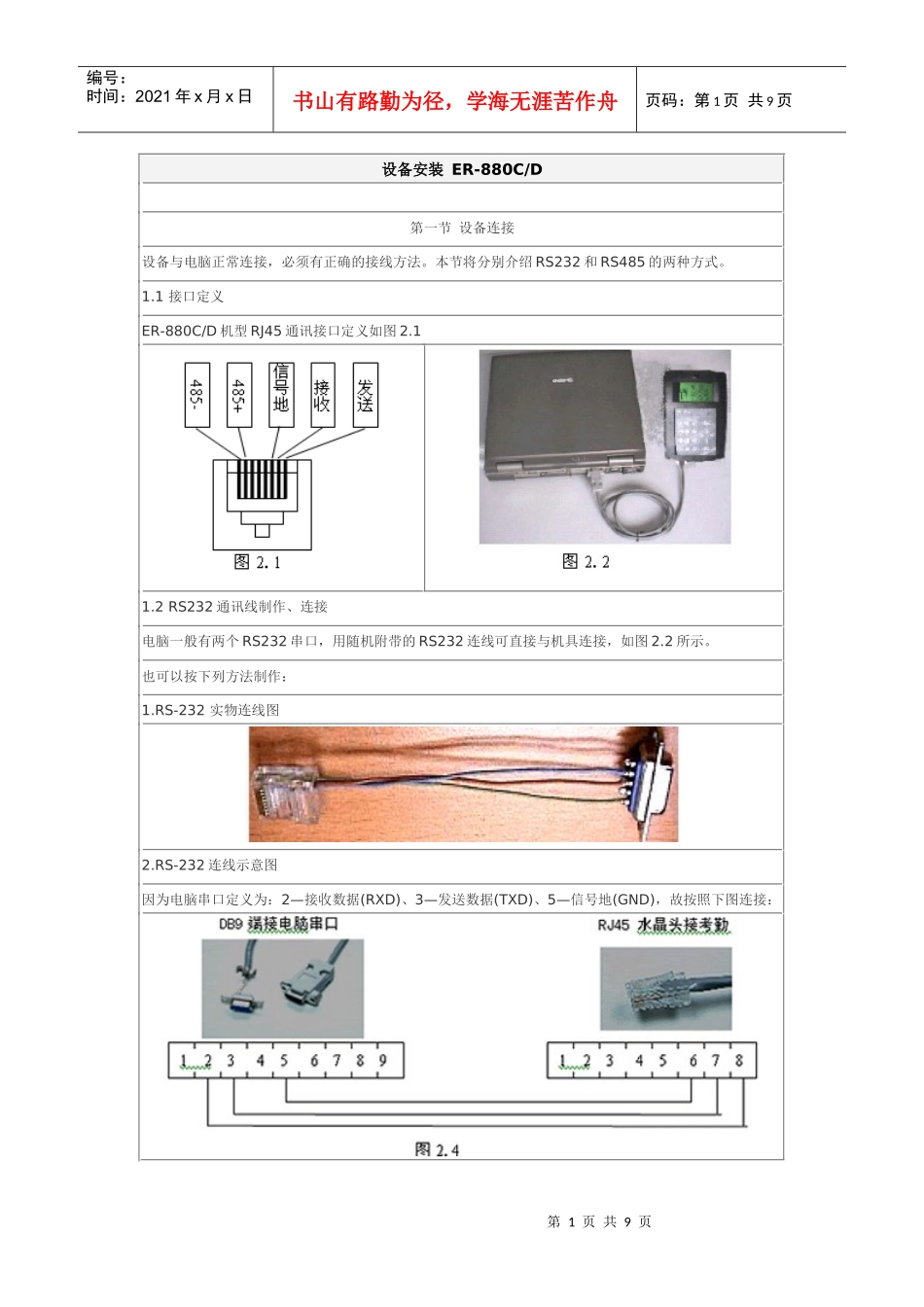

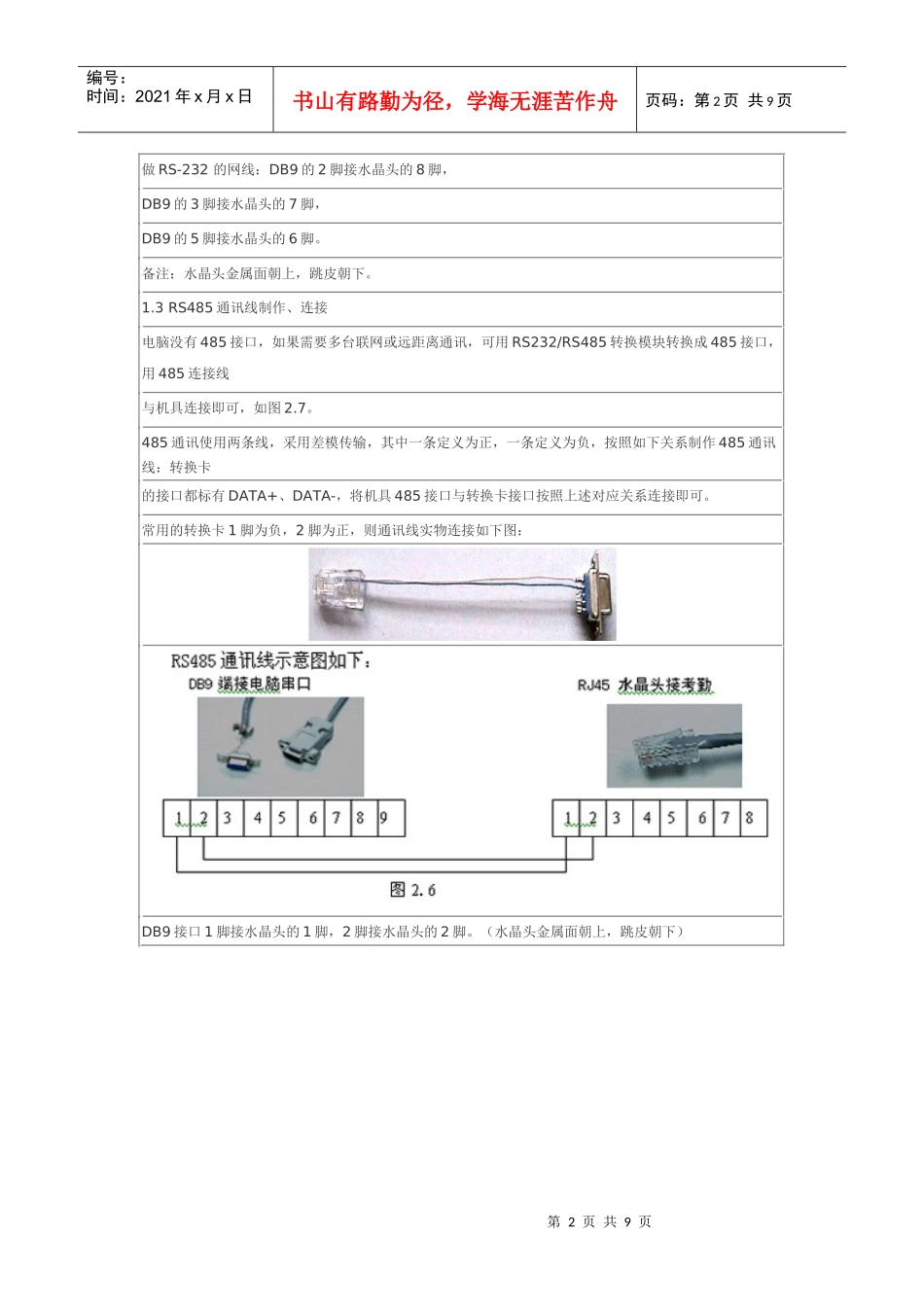

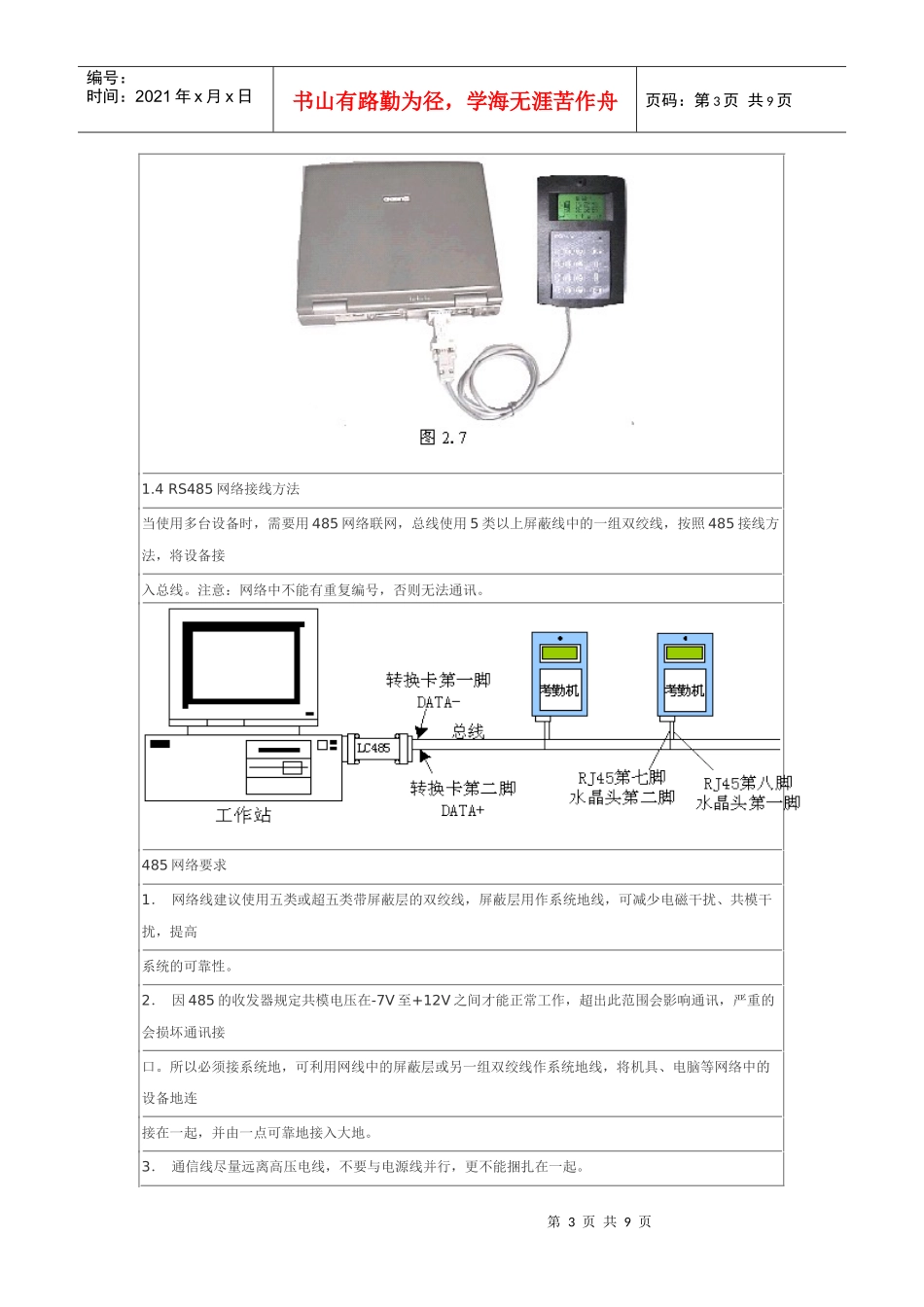

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页设备安装ER-880C/D第一节设备连接设备与电脑正常连接，必须有正确的接线方法。本节将分别介绍RS232和RS485的两种方式。1.1接口定义ER-880C/D机型RJ45通讯接口定义如图2.11.2RS232通讯线制作、连接电脑一般有两个RS232串口，用随机附带的RS232连线可直接与机具连接，如图2.2所示。也可以按下列方法制作：1.RS-232实物连线图2.RS-232连线示意图因为电脑串口定义为：2—接收数据(RXD)、3—发送数据(TXD)、5—信号地(GND)，故按照下图连接：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页做RS-232的网线：DB9的2脚接水晶头的8脚，DB9的3脚接水晶头的7脚，DB9的5脚接水晶头的6脚。备注：水晶头金属面朝上，跳皮朝下。1.3RS485通讯线制作、连接电脑没有485接口，如果需要多台联网或远距离通讯，可用RS232/RS485转换模块转换成485接口，用485连接线与机具连接即可，如图2.7。485通讯使用两条线，采用差模传输，其中一条定义为正，一条定义为负，按照如下关系制作485通讯线：转换卡的接口都标有DATA+、DATA-，将机具485接口与转换卡接口按照上述对应关系连接即可。常用的转换卡1脚为负，2脚为正，则通讯线实物连接如下图：DB9接口1脚接水晶头的1脚，2脚接水晶头的2脚。（水晶头金属面朝上，跳皮朝下）第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1.4RS485网络接线方法当使用多台设备时，需要用485网络联网，总线使用5类以上屏蔽线中的一组双绞线，按照485接线方法，将设备接入总线。注意：网络中不能有重复编号，否则无法通讯。485网络要求1．网络线建议使用五类或超五类带屏蔽层的双绞线，屏蔽层用作系统地线，可减少电磁干扰、共模干扰，提高系统的可靠性。2．因485的收发器规定共模电压在-7V至+12V之间才能正常工作，超出此范围会影响通讯，严重的会损坏通讯接口。所以必须接系统地，可利用网线中的屏蔽层或另一组双绞线作系统地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。3．通信线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页4．总线到每个终端的分支线长度应尽量短，一般不要超出5米。分支线如果没有接终端，会有反射信号，对通讯产生较强的干扰，应将其去掉。5．在同一个网络系统中，使用同一种电缆，尽量减少线路中的接点。接点处确保焊接良好，包扎紧密，避免松动和氧化。保证一条单一的、连续的信号通道作为总线。第二节外接设备2.1控制口定义880C/D控制口为一8芯插座，通过该接口可外接一个读头、电锁、指示灯等。接口定义如下：2.2控制电锁注意事项：1、连接线中的红色和绿色用于外接读头，禁止接其它设备；不用时请不留线头。2、注意电锁是常开电锁或常闭电锁，按下列说明对应接线。3、外接电锁或其它大功率设备时需分开使用电源，不能与机具共用，必须外接电源。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页4、接口连接线由厂家提供，线的颜色与以下说明一致。2.2.1、连接线说明外形图如下：该连接线由厂家提供，为8芯线，分别为不同颜色2.2.2、机具版本说明4.0版有两组控制信号输出，通过软件设置，可分别控制外接设备，以下以4.0版为例说明接线方法。2.2.3、控制原理说明：机具内通过两个场效应管控制两个有源信号输出，相当于一个自动开关，可控制电锁、指示灯、电铃等设备。2.2.4、常闭电锁（通电开门）接法常闭电锁即没有电源供应的时候，电锁处于闭门状态，当在电锁上加电源时，电锁打开。接线图如下：当无信号输出时（即静态状况），继电器不动作，公共端与常闭端闭合，与常开端开路。电锁无电，处于闭合状态。当有信号输出时（即动态状况），继电器动作，公共端与常开端闭合，电锁通电打开。直到信号结第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
