德国慧鱼高强化学锚栓R施工规程 VIP免费

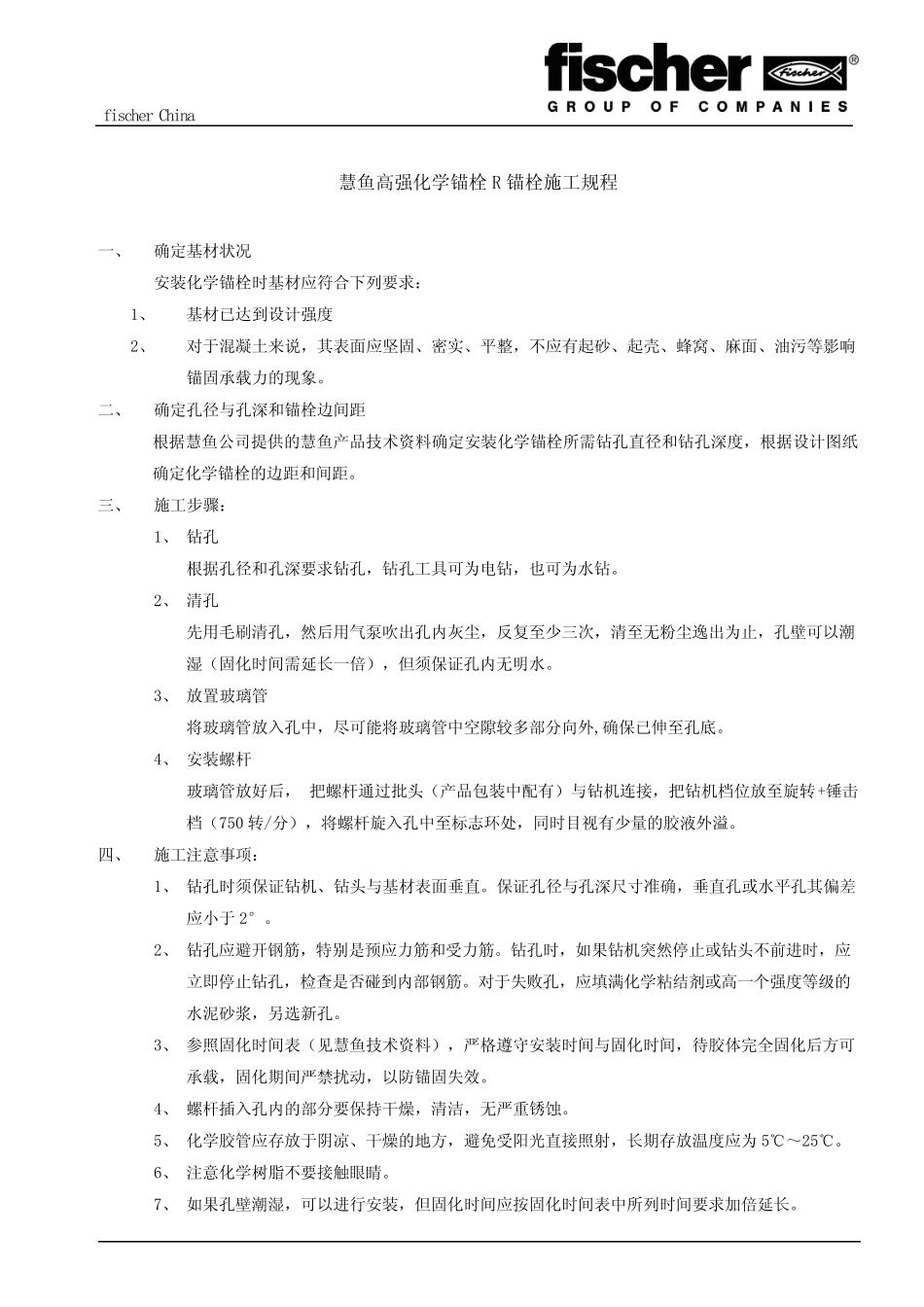

fischerChina慧鱼高强化学锚栓R锚栓施工规程一、确定基材状况安装化学锚栓时基材应符合下列要求：1、基材已达到设计强度2、对于混凝土来说，其表面应坚固、密实、平整，不应有起砂、起壳、蜂窝、麻面、油污等影响锚固承载力的现象。二、确定孔径与孔深和锚栓边间距根据慧鱼公司提供的慧鱼产品技术资料确定安装化学锚栓所需钻孔直径和钻孔深度，根据设计图纸确定化学锚栓的边距和间距。三、施工步骤：1、钻孔根据孔径和孔深要求钻孔，钻孔工具可为电钻，也可为水钻。2、清孔先用毛刷清孔，然后用气泵吹出孔内灰尘，反复至少三次，清至无粉尘逸出为止，孔壁可以潮湿（固化时间需延长一倍），但须保证孔内无明水。3、放置玻璃管将玻璃管放入孔中，尽可能将玻璃管中空隙较多部分向外,确保已伸至孔底。4、安装螺杆玻璃管放好后，把螺杆通过批头（产品包装中配有）与钻机连接，把钻机档位放至旋转+锤击档（750转/分），将螺杆旋入孔中至标志环处，同时目视有少量的胶液外溢。四、施工注意事项：1、钻孔时须保证钻机、钻头与基材表面垂直。保证孔径与孔深尺寸准确，垂直孔或水平孔其偏差应小于2°。2、钻孔应避开钢筋，特别是预应力筋和受力筋。钻孔时，如果钻机突然停止或钻头不前进时，应立即停止钻孔，检查是否碰到内部钢筋。对于失败孔，应填满化学粘结剂或高一个强度等级的水泥砂浆，另选新孔。3、参照固化时间表（见慧鱼技术资料），严格遵守安装时间与固化时间，待胶体完全固化后方可承载，固化期间严禁扰动，以防锚固失效。4、螺杆插入孔内的部分要保持干燥，清洁，无严重锈蚀。5、化学胶管应存放于阴凉、干燥的地方，避免受阳光直接照射，长期存放温度应为5℃～25℃。6、注意化学树脂不要接触眼睛。7、如果孔壁潮湿，可以进行安装，但固化时间应按固化时间表中所列时间要求加倍延长。fischerChina8、如在原设计位置安装锚栓受阻碍，如需变位，应征求设计师意见。五、备注施工中如出现产品质量问题或其他相关产品技术问题，请与慧鱼公司技术部联系。六、附录慧鱼高强化学锚栓R技术资料德国慧鱼集团慧鱼（太仓）建筑锚栓有限公司MTP技术部fischerChina慧鱼高强化学锚栓R验收规程一、确定试验类型必须确定所作抗拔承载力现场检验为非破坏性检验还是破坏性检验。二、确认所植螺杆安装是否正确必须严格按照施工规程安装螺杆，并且确认安装无误。三、确认检测设备1、确认所使用的验收设备无误，并具有由权威机构出具所使用的验收设备的标定证书。四、验收过程1、安装拉拔仪，并确保拉拔仪中心轴线与基材基本表面垂直。为防止砼锥体破坏面受支撑结构约束影响，拉拔仪的最小支撑净距为一倍的螺杆的锚固深度。2、安装相应卡具3、压动压杆加压，荷载方向与锚栓保持同轴，加载连续平稳，从开始加载经1～3分钟荷载达到指定荷载值。4、压力达到指定荷载值时，停止加压。5、保持压力表读数不变，请试验参加人员确认此读数，并记录此读数。6、均匀卸载7、记录破坏形式，仔细查看基材是否开裂，化学胶与基材之间，化学胶与螺杆之间是否开裂，钢筋是否发生位移。8、填写现场测试报告，请相关单位代表确认并签字。五、施工及检测规定施工规定：1、植螺杆的操作工人须经慧鱼公司或由他授权的施工负责人或有专业经验的专业人员进行操作培训，培训合格后方可操作施工。2、应由施工方施工负责代表负责植螺杆的工作流程，并记录施工部位的混凝土强度等级、施工环境、锚固基材温度、安装时间与固化时间和操作流程等情况。3、施工期间的记录本应存放于工地并保存至少五年且提交给建筑检测委托授权部门。检测规定：1、破坏性试验一般选在受力较小部位，数量不少于千分之一且不少于3根。非破坏性试验，根据控制破坏类型不同，取1.1～1.3设计荷载，检验螺杆在正常使用状态下的锚固性能。对于植螺杆，破坏性试验的形式除螺杆被拉断，有明显的塑性变形外，还可为以离螺杆头距离为1/3螺fischerChina杆长处为顶点的混凝土锥体（基材为混凝土）受拉破坏。在未达到螺杆屈服极限时，如果出现螺杆与胶面分离的拔出破坏，则按锚固质量不合格处理。2、锚固抗拔承载力现场试验采用随机抽样办法进行。按螺杆规格、型号、数...
