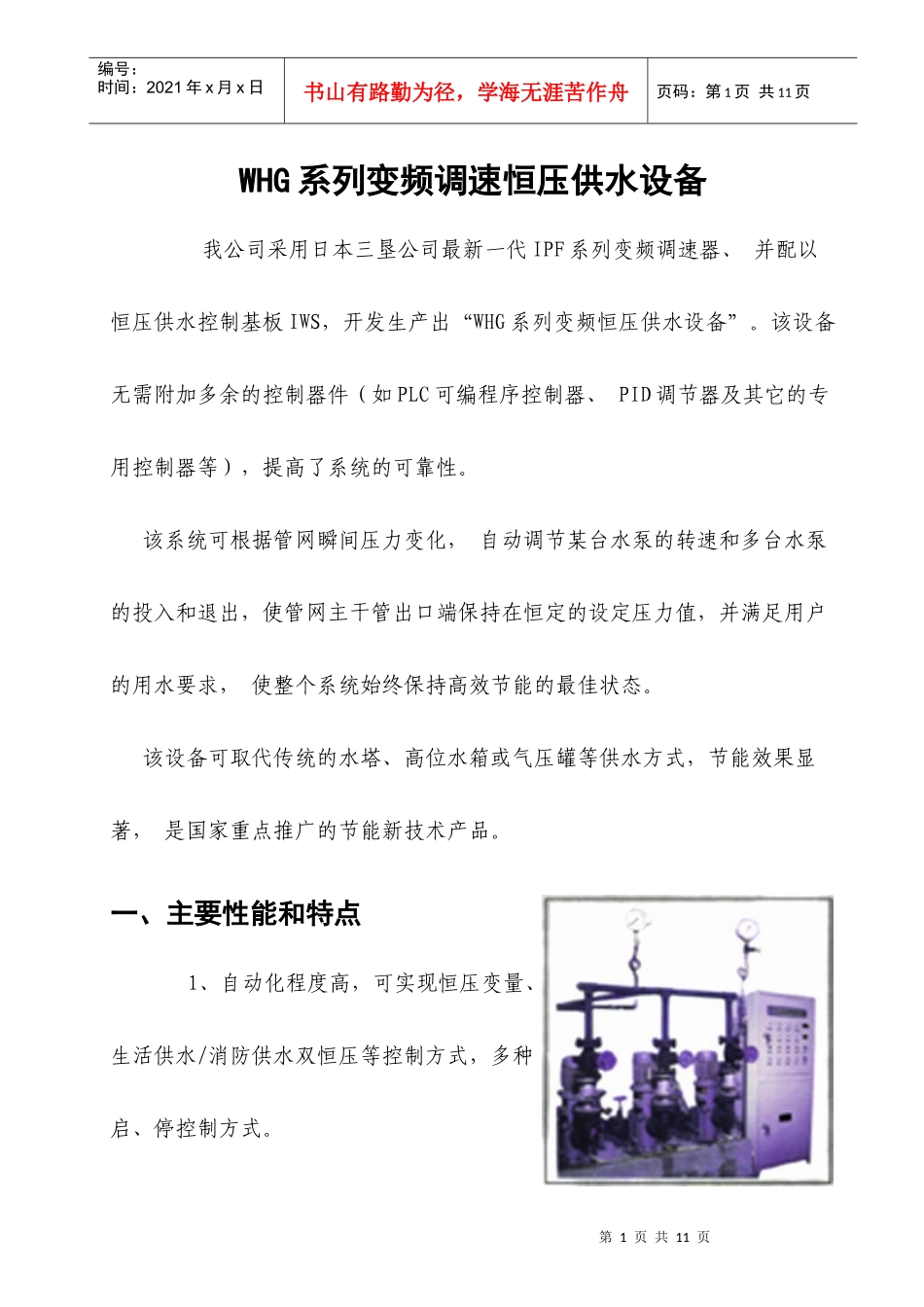

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页WHG系列变频调速恒压供水设备我公司采用日本三垦公司最新一代IPF系列变频调速器、并配以恒压供水控制基板IWS，开发生产出“WHG系列变频恒压供水设备”。该设备无需附加多余的控制器件（如PLC可编程序控制器、PID调节器及其它的专用控制器等），提高了系统的可靠性。该系统可根据管网瞬间压力变化，自动调节某台水泵的转速和多台水泵的投入和退出，使管网主干管出口端保持在恒定的设定压力值，并满足用户的用水要求，使整个系统始终保持高效节能的最佳状态。该设备可取代传统的水塔、高位水箱或气压罐等供水方式，节能效果显著，是国家重点推广的节能新技术产品。一、主要性能和特点1、自动化程度高，可实现恒压变量、生活供水/消防供水双恒压等控制方式，多种启、停控制方式。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2、节电率30％--50％（配以节能运转模式，还可进一步提高节能效果）。3、变频器可对电机进行软启软停，减少设备损耗，延长电机寿命。4、管网压力恒定，，压力误差≤±1％，无冲击。5、功能齐全，运行可靠，操作维护简便。6、具有手动、自动操作功能。7、智能化控制，可任意修改参数指令（如压力设定值、控制顺序、控制电机数量、压力上下限、PID值、加减速时间等）。8、设备具有完善的电气安全保护功能，对过流、过压、欠压、过载、断水等故障均能自动保护，特别是输入缺相、输出缺相保护功能，彻底解决了电机缺相运行烧毁电机的问题，提高了电机的使用寿命。9、可根据用户的需要，选择各种附加功能，如电机定时切换、添加附属小泵，自动定时开机、关机等。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页二、工作原理在设备运行中，由于用水量的变化，使供水压力发生变化，通过压力传感器将压力变化信号传送给运行控制器，经控制器电脑与设定压力比较判断后，调整变速泵转速或水泵运行台数，调整供水流量使供水压力重新回到设定的压力值，满足用水要求。若用水量很小时，经控制器电脑分析确认后自动停止主供水系统运行，启动夜间值班小泵，以维持管网压力和少量用水，当用水量达到值班小泵不能维持设定的压力时，主供水系统自动启动，值班小泵停止运行，从而提高了系统运行的安全性，并获得了明显的节电效果。三、适用范围1、城镇居民生活区供水可供50～10000户单楼或楼群。2、高层建筑、饭店宾馆及各类其它建筑的室内供水。3、各类自来水厂的加压系统。4、农村居民自来水泵站。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页5、各类锅炉给水系统。6、消防供水系统。四、产品及选型介绍1、单泵恒压变量供水控制系统—WHG-□□□-(空)（1）该系统是为各企事业单位自备井设计制造的供水系统，可利用原有旧泵进行改造，对原有供水管网不做任何改动，工程量小，见效快，节约资金。系统从安装在总管出口处的远传压力表采集管网压力，依据该反馈信号作出判断，并对水泵进行变频调速，调节水泵的出水量，满足用户的用水需求，并达到节能目的。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页（2）该系统还可以做成一用一备的控制方式；如当第一台泵出现故障时手动转换到另外一台泵工作，或做成第一台水泵工作一段时间后，系统自动切换到另外一台泵工作的定时切换方式。（3）此系统具有自动控制回路、手动控制旁路及各相应的运行指示状态，并且具备各种完善的保护功能，如缺相报警、过载报警、变频器故障报警等功能。（4>）对于控制深井泵或潜水泵的单泵恒压变频调速控制系统，因潜水第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页泵泵的额定电流比同功率变频器的额定电流大，输出转矩也比较高，因此在选用时应选比水泵额定功率大一级的控制系统。2、多泵恒压供水固定方式控制系统—WHG-□□□-P该系统由两台以上主泵...
