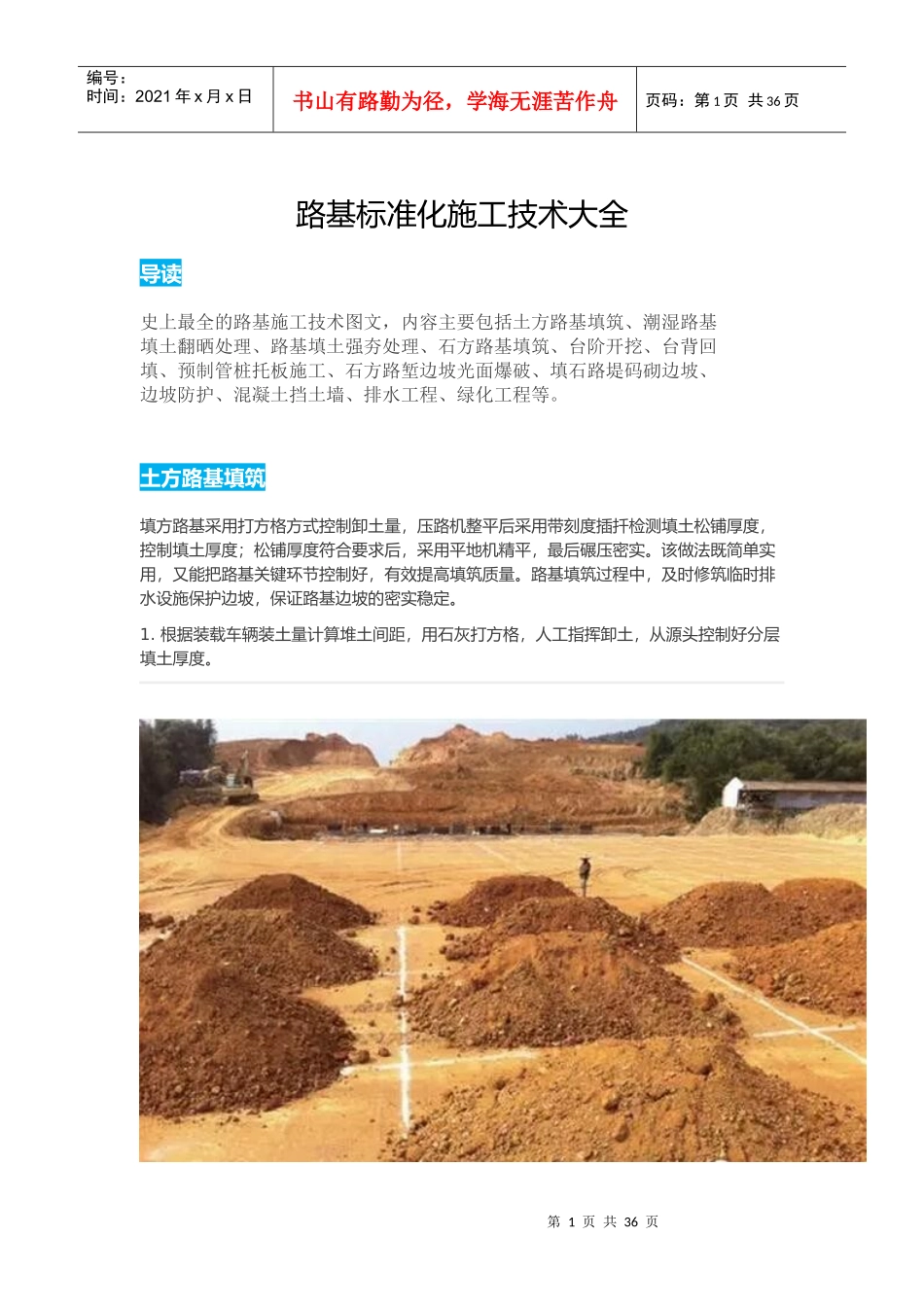

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页路基标准化施工技术大全导读史上最全的路基施工技术图文，内容主要包括土方路基填筑、潮湿路基填土翻晒处理、路基填土强夯处理、石方路基填筑、台阶开挖、台背回填、预制管桩托板施工、石方路堑边坡光面爆破、填石路堤码砌边坡、边坡防护、混凝土挡土墙、排水工程、绿化工程等。土方路基填筑填方路基采用打方格方式控制卸土量，压路机整平后采用带刻度插扦检测填土松铺厚度，控制填土厚度；松铺厚度符合要求后，采用平地机精平，最后碾压密实。该做法既简单实用，又能把路基关键环节控制好，有效提高填筑质量。路基填筑过程中，及时修筑临时排水设施保护边坡，保证路基边坡的密实稳定。1.根据装载车辆装土量计算堆土间距，用石灰打方格，人工指挥卸土，从源头控制好分层填土厚度。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页2.采用平地机精平，有效控制填土表面平整度，并形成路拱。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页3.采用上述工艺流程施工的填方路基密实平整、路拱横坡顺适。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页4.路基边缘设置拦水土埂，集水通过临时急流槽排除，起到防止雨水漫流冲刷边坡的作用。5.完成的临时急流槽较牢固稳定，满足施工期内临时排水要求。潮湿路基填土翻晒处理结合雨季长、雨量大的特点，某高速项目配备有犂钯翻土机，对受雨水浸泡的路基填土进行犂钯翻晒晾干，重新碾压，有效地解决了路基受雨水浸泡后含水量过大及强度降低的问题，保证了路基每层填土的密实稳定。犂钯翻松受浸路基填土。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页翻松受浸填土凉晒至最佳含水量。路基填土强夯处理在路基填筑施工中，对于高填方路基，在分层填筑3～5层填土后，再采用冲击式压实设备对填土进行补充压实，保证了路基填土压实度，达到减少工后沉降的目的；对于路基填挖交界、分阶段前后填土的路基结合部等压实质量控制薄弱部位，采用自动落锤式强夯锤进行补充夯实，保证了该部位的路基填土密实稳定。第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页冲击式压实设备。第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页冲击压实施工现场。第8页共36页第7页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共36页使用强夯锤冲击压实填挖交界部位路基填土。石方路基填筑填料采取石料二次破碎、二次倒运和现场挑选方法控制石料粒径，并通过网格分块堆料控制层厚；对现场碾压作业实时监测，控制沉降差，保证了石方路基的填筑质量。划格分块准确堆料控制层厚。第9页共36页第8页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共36页首先采用羊足压路机碾压至密，再用光轮压路机碾压收面。碾压施工时进行实时监测，严格控制沉降差，保证了石方路基填筑质量。第10页共36页第9页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共36页施工规范，过程控制到位，填石路堤平整密实。台阶开挖按规范要求在路基填挖交界处、填方路基分段(幅)施工交界处开挖向内侧倾斜的台阶，并采用压路机碾压密实，保证了衔接处路基填土的密实稳定。第11页共36页第10页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共36页填挖交界处开挖宽度不小于2m且向内侧倾斜的台阶。台阶开挖后及时碾压至密，防止后续路基填土未跟上而受雨水浸泡。第12页共36页第11页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共36页填方路基分段(幅)施工交界处按分层填土厚度开挖台阶。台背回填为保证桥涵台背回填质量，减少路基工后沉降，消除桥台跳车的通病。...
