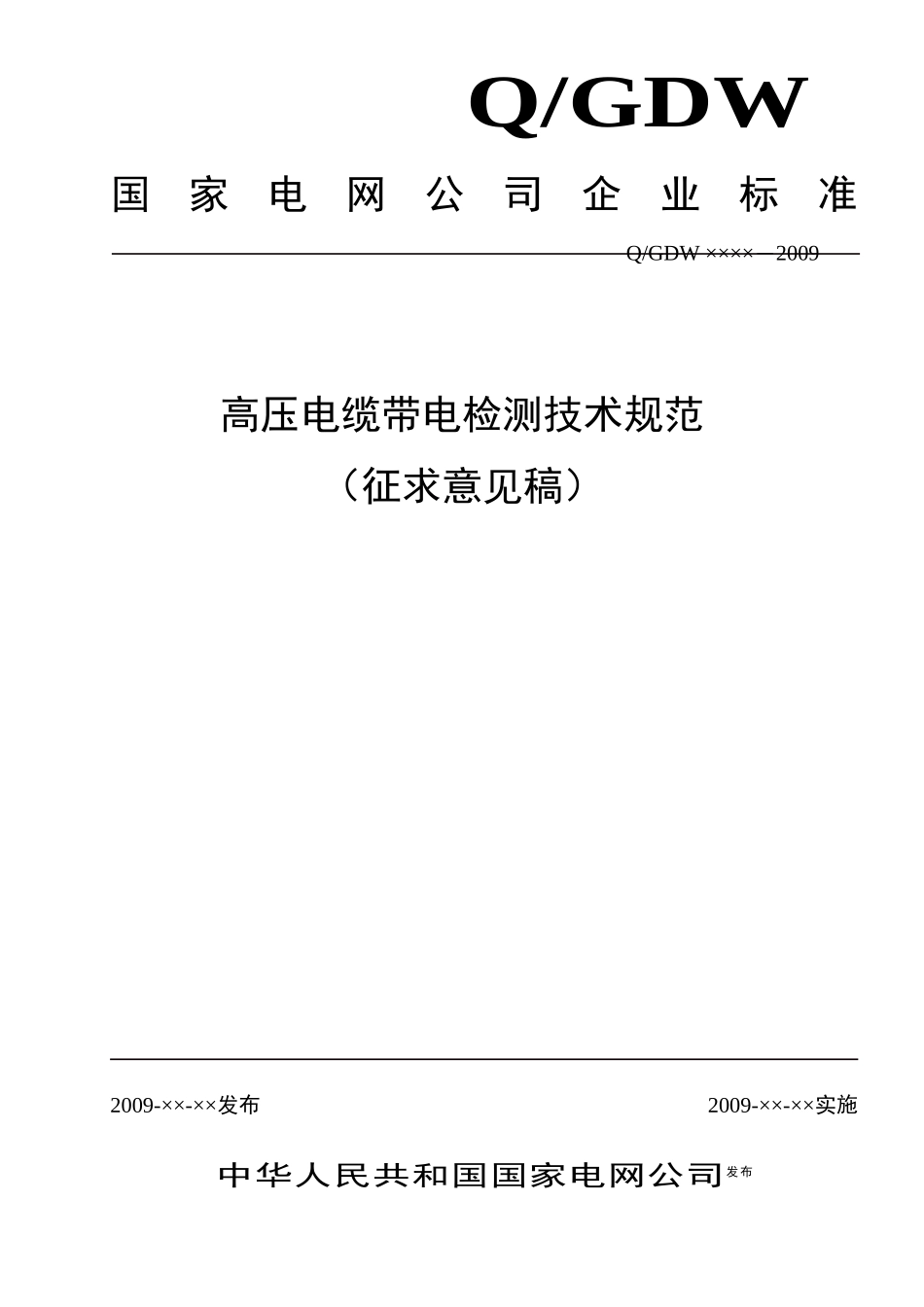

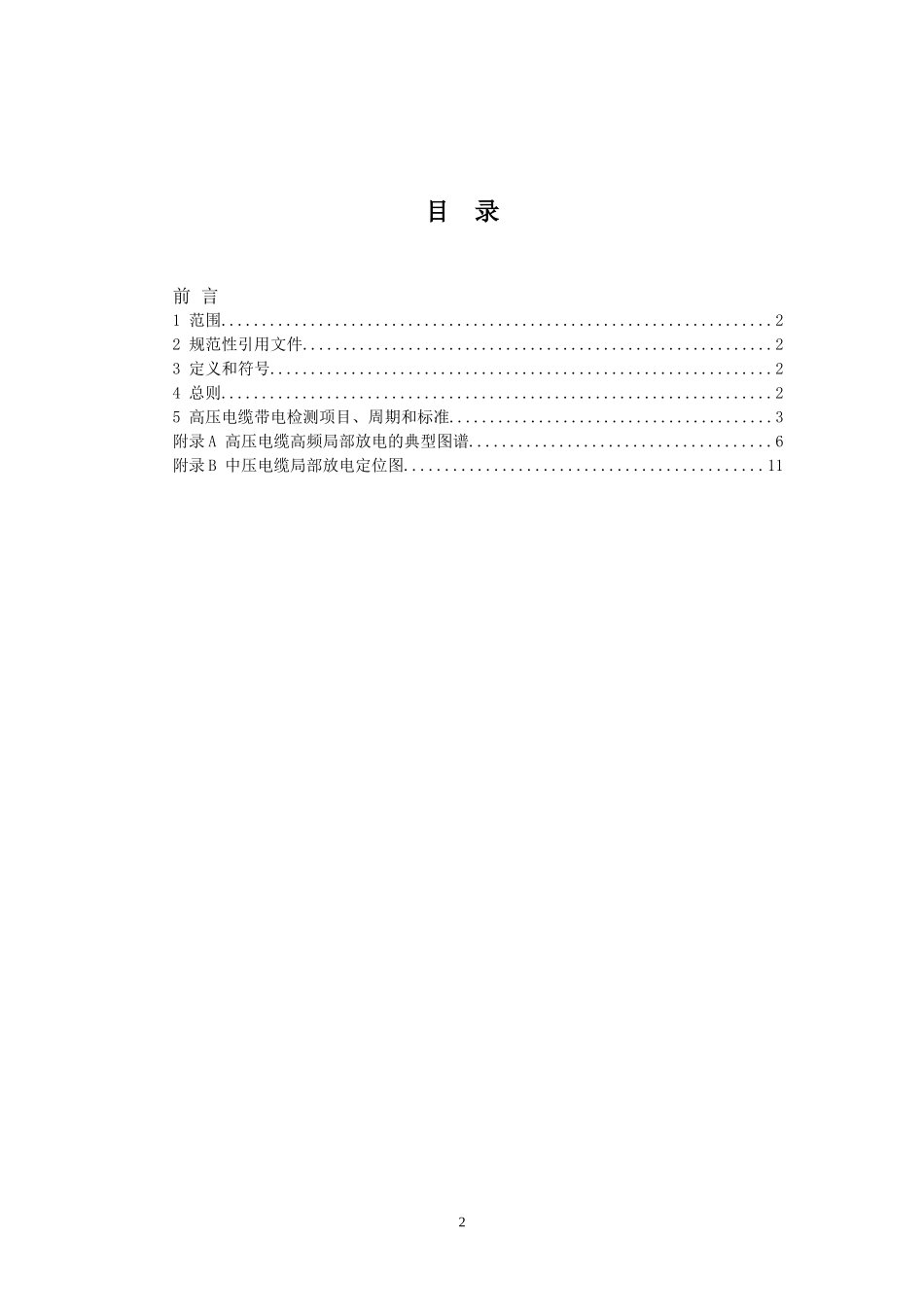

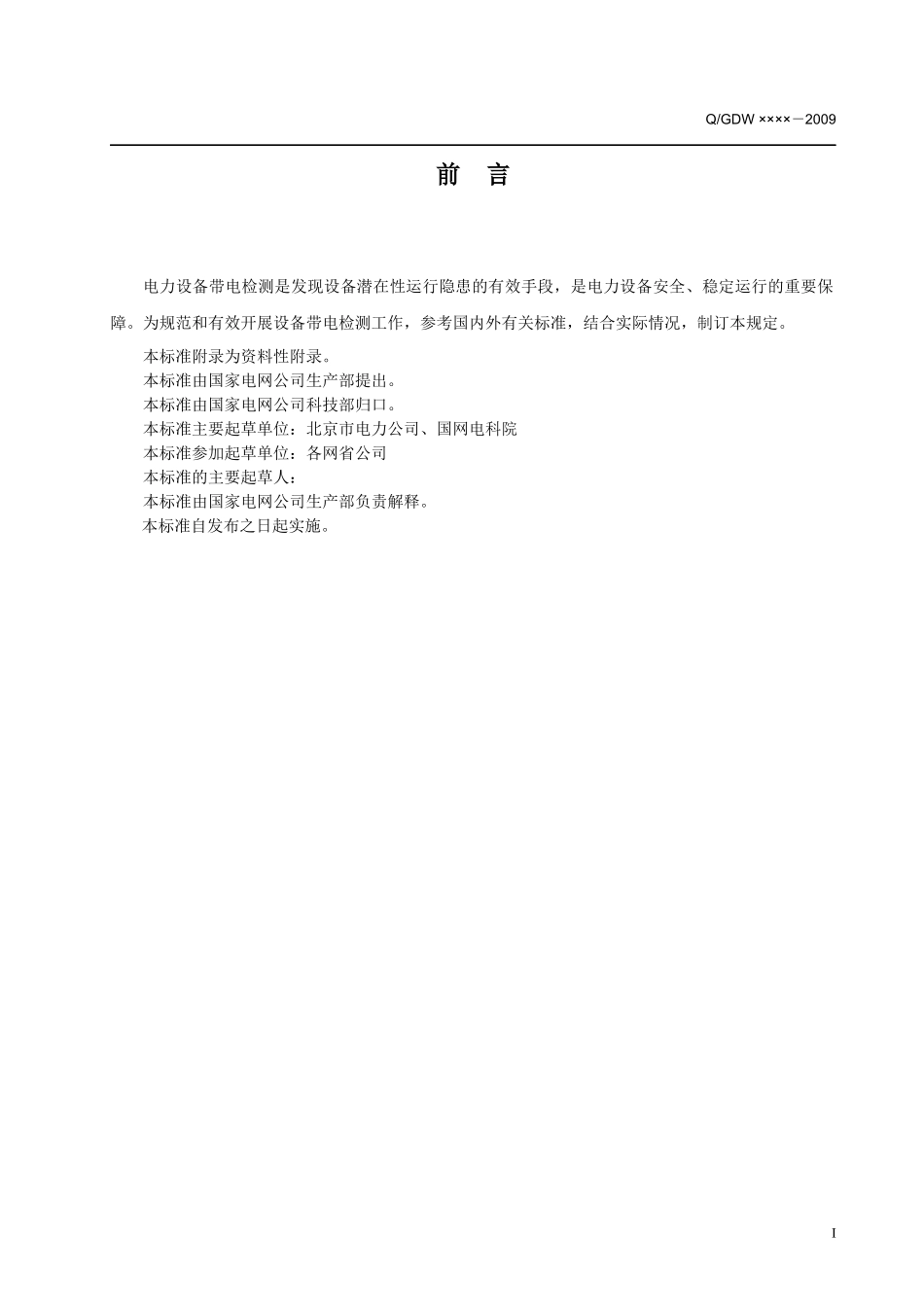

高压电缆带电检测技术规范（征求意见稿）Q/GDW国家电网公司企业标准Q/GDW××××－20092009-××-××发布2009-××-××实施中华人民共和国国家电网公司发布目录前言1范围....................................................................22规范性引用文件..........................................................23定义和符号..............................................................24总则....................................................................25高压电缆带电检测项目、周期和标准........................................3附录A高压电缆高频局部放电的典型图谱.....................................6附录B中压电缆局部放电定位图............................................112Q/GDW××××－2009前言电力设备带电检测是发现设备潜在性运行隐患的有效手段，是电力设备安全、稳定运行的重要保障。为规范和有效开展设备带电检测工作，参考国内外有关标准，结合实际情况，制订本规定。本标准附录为资料性附录。本标准由国家电网公司生产部提出。本标准由国家电网公司科技部归口。本标准主要起草单位：北京市电力公司、国网电科院本标准参加起草单位：各网省公司本标准的主要起草人：本标准由国家电网公司生产部负责解释。本标准自发布之日起实施。I1范围本规范规定了高压电缆设备运行后带电检测的项目、要求和判断标准，用以判断电缆及附属设备是否存在运行隐患，从而预防高压电缆设备发生故障或损坏，保障电缆线路及相关电气设备的安全运行。本规范适用于35kV及以上电压等级电缆设备的带电检测。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。本规范引用了下列标准的有关条文，当这些标准修订后，使用本规范者应引用下列标着最新版本的有关条文。GB50150电气装置安装工程电气设备交接试验标准DL/T596电力设备预防性试验规程DL/T664带电设备红外诊断技术应用导则DL419电力用油名词术语DL429.9绝缘油介电强度测定法GB/T5654液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量Q/GDW168国家电网公司输变电设备状态检修试验规程3定义和符号带电检测在运行状态下，对设备状态量进行的现场检测。红外测温利用红外成像技术，对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进行检测和诊断。金属护套接地系统为限制电缆金属护套感应电压，将电缆金属护套通过不同方式与地电位连接构成的完整系统。电缆油用于电力电缆中起绝缘、浸泽和冷却作用的精制矿物油或矿物油与其他增稠剂（如软蜡、树脂、聚合物或沥青等）的混合物的总称。分布式光纤测温利用分布式光纤测温技术，对高压电缆及电力隧道的温度进行实时在线监测。4总则4.1对高压电缆设备的状态监测是判断电缆设备是否存在缺陷，预防设备损坏并保证安全运行的重要措施。4.2在进行高压电缆带电检测时，应同时测量环境温度与湿度。4.3进行检测时，检测目标及环境温度一般应高于+5℃；户外试验应在良好天气进行，且空气相对湿度一般不高于80%。4.4室外进行红外检测时宜在日出之前、日落之后或阴天进行。4.5检测局放信号时，应采取一定的技术措施，如可靠接地、避开干扰源、临时闭灯、关闭无Q/GDW××××－2009线通讯设备等，减少干扰信号。4.6检测仪器、检测系统应定期校准、自检，减少系统误差，保证检测结果准确可靠。4.7检测完成后，应及时对检测结果进行全面地、系统地综合分析和比较，结合设备的结构特点，根据测试数据的变化规律和趋势，做出综合分析判断。5高压电缆带电检测项目、周期和标准序号项目检测内容周期标准说明1终端及接点的红外检测户外终端、非直埋式接头、互联箱及接地箱、金属套接地连接点等部位的温度1）大修后带负荷一周内（但带负荷应超过24h）；2）220kV及以上线路每年至少2次，35至110kV线路每年至少1次。3）必要时1）对于外部金属连接部位，相间温差超过6℃应加强监测，超过10℃应申请停电检查；2）终端本体相间温差超过2℃应加强监测，超过4℃应停电检查。3）电缆设备温度超过70℃时，应停电检查。红外检测与运行...
