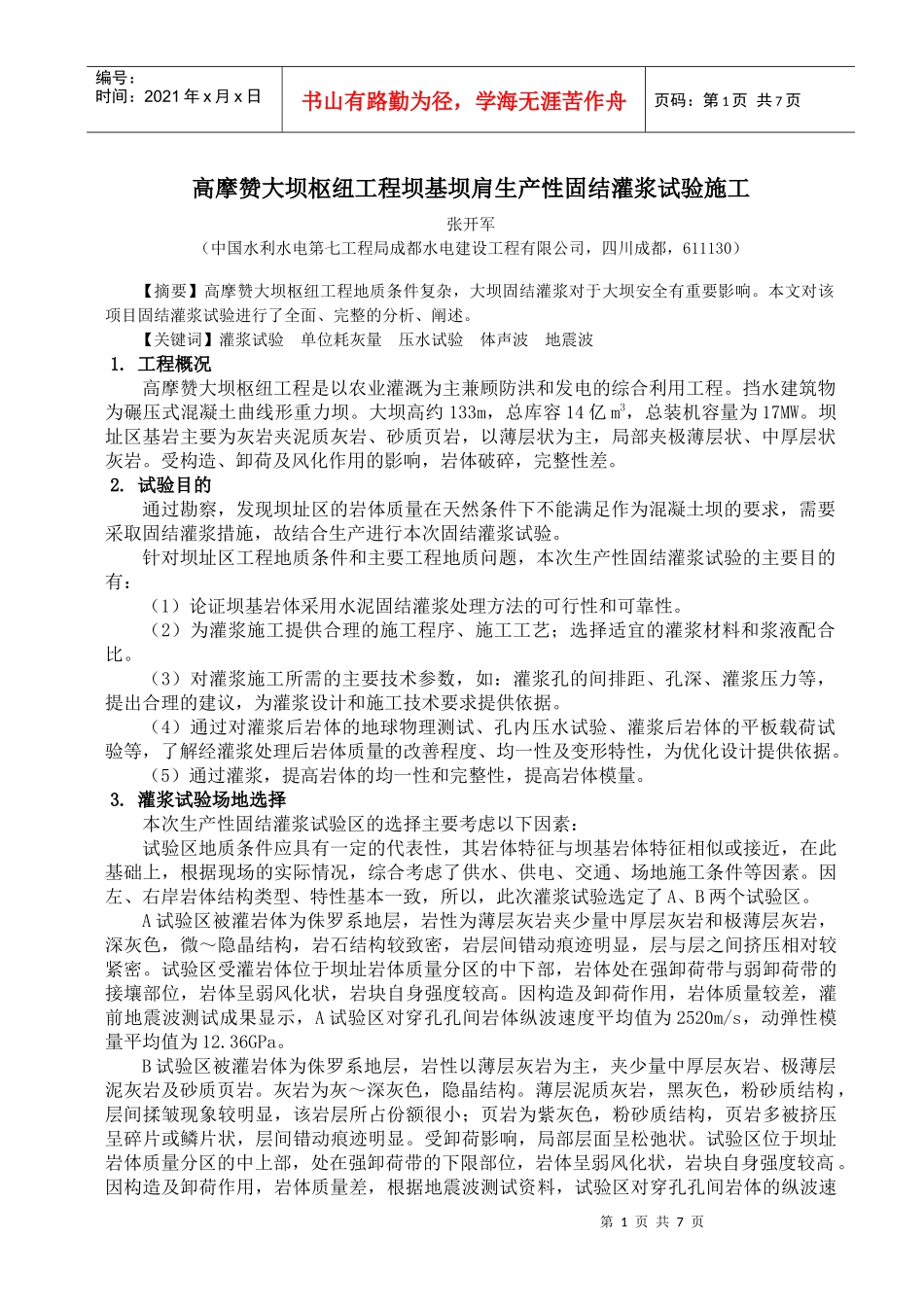

672-高摩赞大坝枢纽工程坝基坝肩生产性固结灌浆试验施工_第1页
1/7

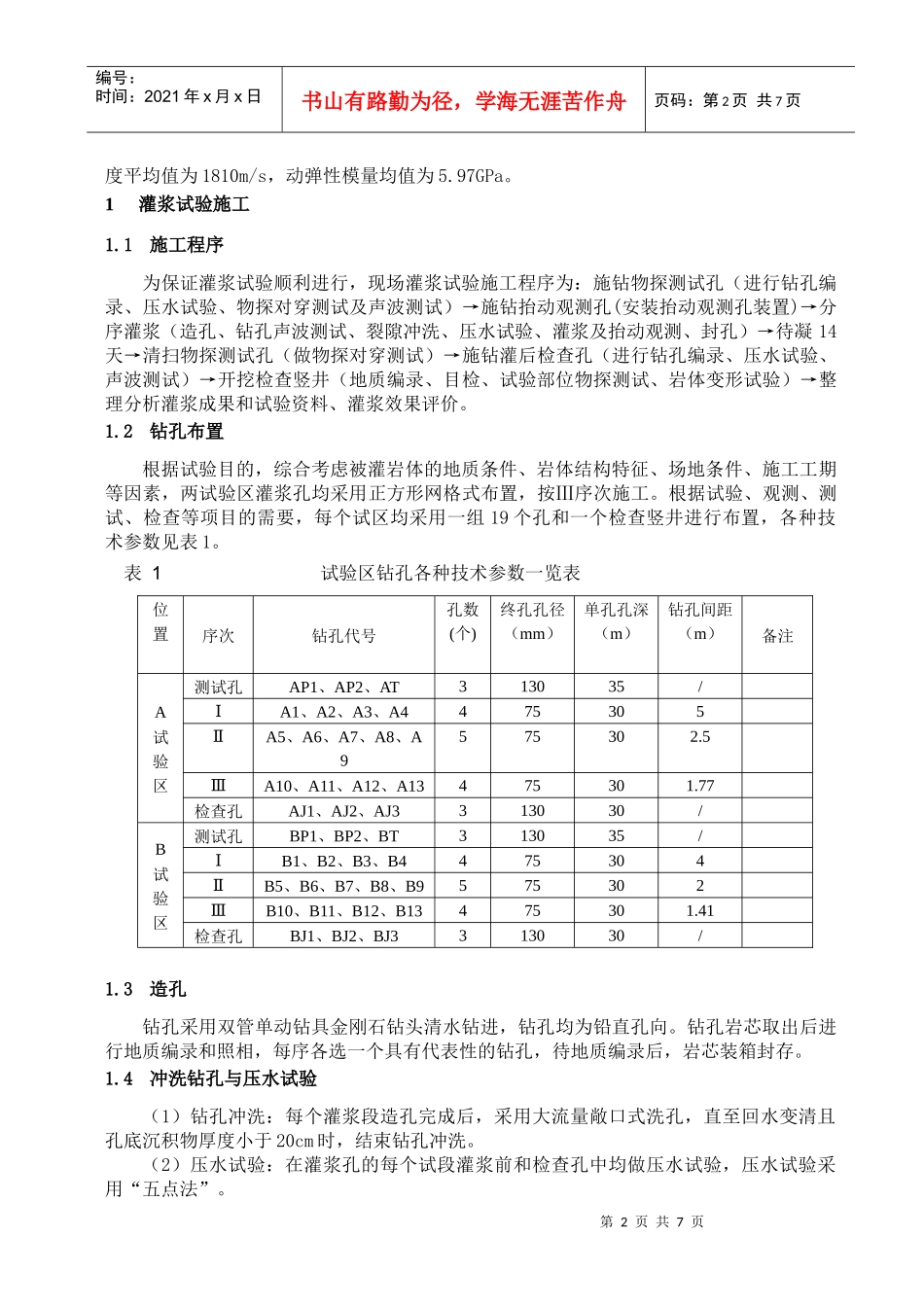

672-高摩赞大坝枢纽工程坝基坝肩生产性固结灌浆试验施工_第2页
2/7

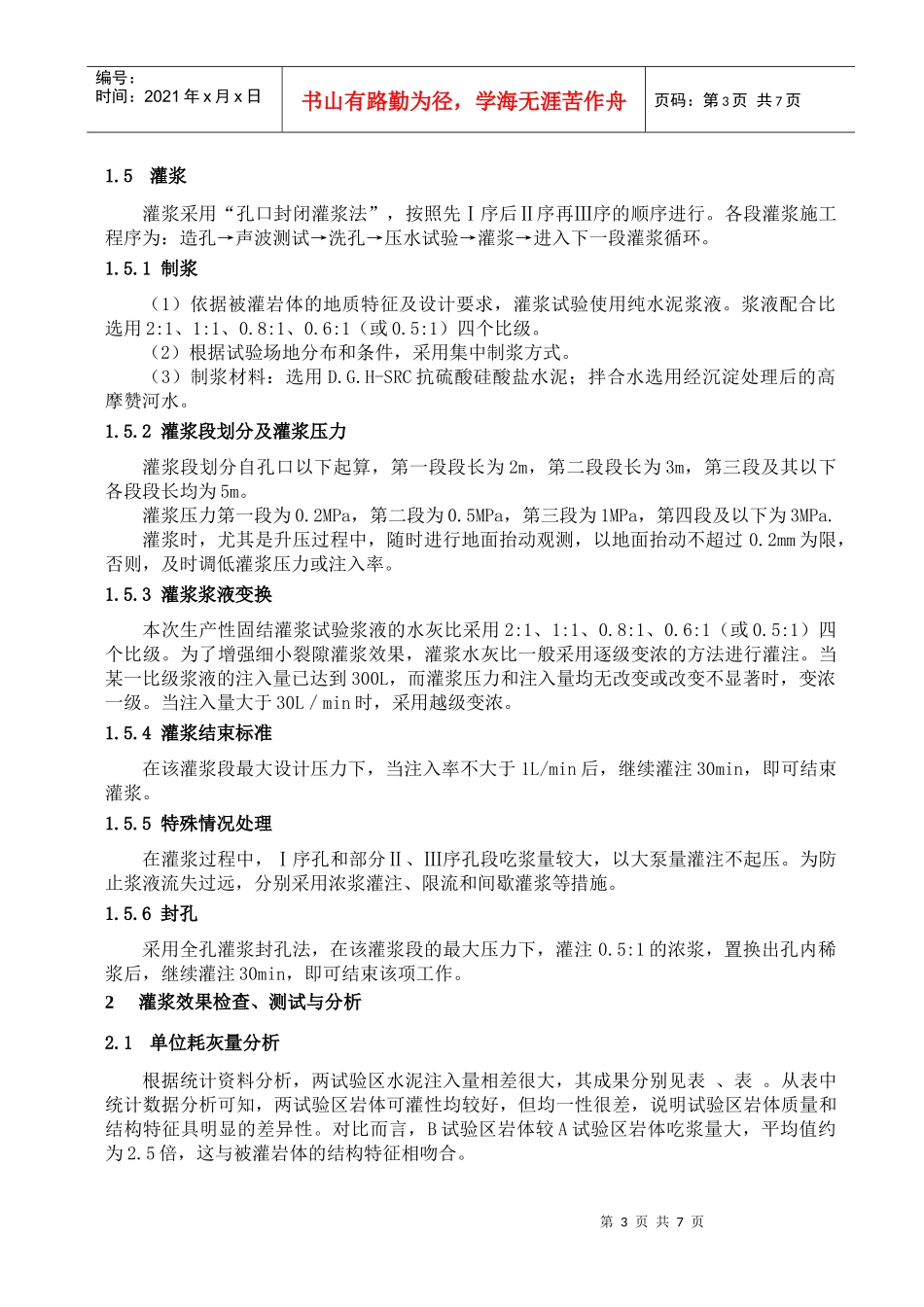

672-高摩赞大坝枢纽工程坝基坝肩生产性固结灌浆试验施工_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页高摩赞大坝枢纽工程坝基坝肩生产性固结灌浆试验施工张开军(中国水利水电第七工程局成都水电建设工程有限公司,四川成都,611130)【摘要】高摩赞大坝枢纽工程地质条件复杂,大坝固结灌浆对于大坝安全有重要影响。本文对该项目固结灌浆试验进行了全面、完整的分析、阐述。【关键词】灌浆试验单位耗灰量压水试验体声波地震波1.工程概况高摩赞大坝枢纽工程是以农业灌溉为主兼顾防洪和发电的综合利用工程。挡水建筑物为碾压式混凝土曲线形重力坝。大坝高约133m,总库容14亿m3,总装机容量为17MW。坝址区基岩主要为灰岩夹泥质灰岩、砂质页岩,以薄层状为主,局部夹极薄层状、中厚层状灰岩。受构造、卸荷及风化作用的影响,岩体破碎,完整性差。2.试验目的通过勘察,发现坝址区的岩体质量在天然条件下不能满足作为混凝土坝的要求,需要采取固结灌浆措施,故结合生产进行本次固结灌浆试验。针对坝址区工程地质条件和主要工程地质问题,本次生产性固结灌浆试验的主要目的有:(1)论证坝基岩体采用水泥固结灌浆处理方法的可行性和可靠性。(2)为灌浆施工提供合理的施工程序、施工工艺;选择适宜的灌浆材料和浆液配合比。(3)对灌浆施工所需的主要技术参数,如:灌浆孔的间排距、孔深、灌浆压力等,提出合理的建议,为灌浆设计和施工技术要求提供依据。(4)通过对灌浆后岩体的地球物理测试、孔内压水试验、灌浆后岩体的平板载荷试验等,了解经灌浆处理后岩体质量的改善程度、均一性及变形特性,为优化设计提供依据。(5)通过灌浆,提高岩体的均一性和完整性,提高岩体模量。3.灌浆试验场地选择本次生产性固结灌浆试验区的选择主要考虑以下因素:试验区地质条件应具有一定的代表性,其岩体特征与坝基岩体特征相似或接近,在此基础上,根据现场的实际情况,综合考虑了供水、供电、交通、场地施工条件等因素。因左、右岸岩体结构类型、特性基本一致,所以,此次灌浆试验选定了A、B两个试验区。A试验区被灌岩体为侏罗系地层,岩性为薄层灰岩夹少量中厚层灰岩和极薄层灰岩,深灰色,微~隐晶结构,岩石结构较致密,岩层间错动痕迹明显,层与层之间挤压相对较紧密。试验区受灌岩体位于坝址岩体质量分区的中下部,岩体处在强卸荷带与弱卸荷带的接壤部位,岩体呈弱风化状,岩块自身强度较高。因构造及卸荷作用,岩体质量较差,灌前地震波测试成果显示,A试验区对穿孔孔间岩体纵波速度平均值为2520m/s,动弹性模量平均值为12.36GPa。B试验区被灌岩体为侏罗系地层,岩性以薄层灰岩为主,夹少量中厚层灰岩、极薄层泥灰岩及砂质页岩。灰岩为灰~深灰色,隐晶结构。薄层泥质灰岩,黑灰色,粉砂质结构,层间揉皱现象较明显,该岩层所占份额很小;页岩为紫灰色,粉砂质结构,页岩多被挤压呈碎片或鳞片状,层间错动痕迹明显。受卸荷影响,局部层面呈松弛状。试验区位于坝址岩体质量分区的中上部,处在强卸荷带的下限部位,岩体呈弱风化状,岩块自身强度较高。因构造及卸荷作用,岩体质量差,根据地震波测试资料,试验区对穿孔孔间岩体的纵波速第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页度平均值为1810m/s,动弹性模量均值为5.97GPa。1灌浆试验施工1.1施工程序为保证灌浆试验顺利进行,现场灌浆试验施工程序为:施钻物探测试孔(进行钻孔编录、压水试验、物探对穿测试及声波测试)→施钻抬动观测孔(安装抬动观测孔装置)→分序灌浆(造孔、钻孔声波测试、裂隙冲洗、压水试验、灌浆及抬动观测、封孔)→待凝14天→清扫物探测试孔(做物探对穿测试)→施钻灌后检查孔(进行钻孔编录、压水试验、声波测试)→开挖检查竖井(地质编录、目检、试验部位物探测试、岩体变形试验)→整理分析灌浆成果和试验资料、灌浆效果评价。1.2钻孔布置根据试验目的,综合考虑被灌岩体的地质条件、岩体结构特征、场地条件、施工工期等因素,两试验区灌浆孔均采用正方形网格式布置,按Ⅲ序次施工。根据试验、观测、测试、检查等项目的需要,每个试区均采用一组19个孔和一个检查竖井进行布...
