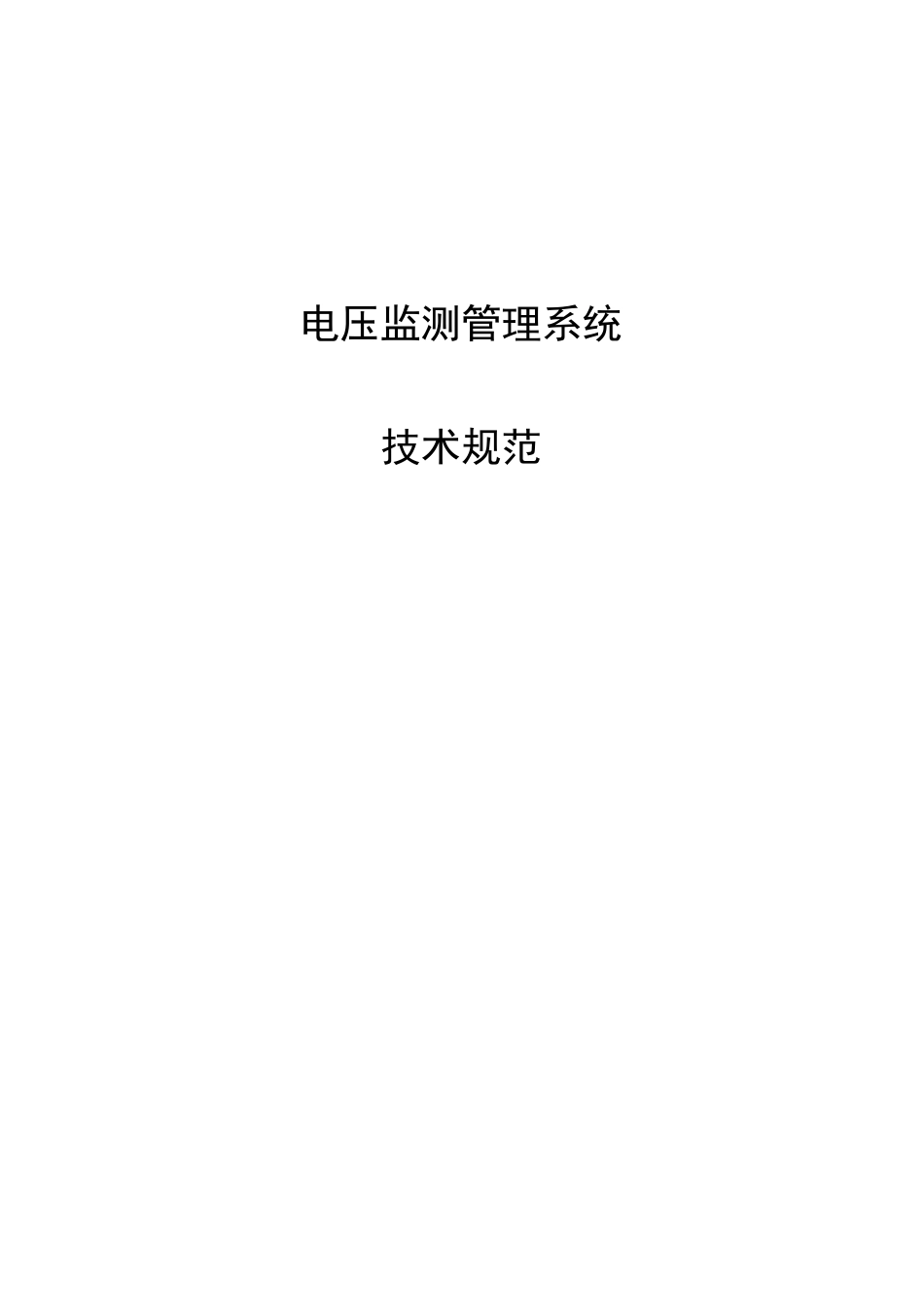

电压监测管理系统技术规范电压监测管理系统技术方案3目录电压监测管理系统技术方案2图1供电电压监测系统组网结前盘、〔:F略带侶昨功旌的屯压终端魁区111区Frh服猗器*网关二4o数据库服务J工联网叠业丿接入路由器■0「曲5野沁1以APh电压监测管理系统技术方案32、系统结构如图1所示，主站系统部署在局电压职能管理部门，电压监测仪或其他覆盖电压监测功能的智能装置部署在变电站、用户侧。电压监测管理系统技术方案4电压监测管理系统技术方案5（1）单位管理：县级按部门（一般为供电营业所）管理；可设置每个单位ABCD类、以及综合合格率的合格率指标。（2）监测点管理：监测点台帐数据包括监测点名称，安装地点，电压登记，监测点类型，电压监测装置类型，装置生产厂家，监测装置型号，通信方式，电压上限下限值，监测装置投运，校验日期等数据。能方便查询各单位已经录入监测点总数及分类总数、参与统计监测点总数及分类总数、上报监测点总数及分类总数；能方便查询符合上述条件（录入、统计、上报）的监测点清单，同时对统计、上报标志位进行设置管理。（3）监测点管理根据权限下放到具体的电压管理单位。3.2运行数据管理功能电压监测管理系统运行数据管理包括电压数据的采集、存贮、查询、报表、上报等功能。（1）电压监测数据的采集功能根据电压监测装置的类型采用不同的通信方式进行数据采集，如网络、专线、无线等；具备自动定时远程抄收及操作员即时远程抄收监测点数据的功能；（2）电压监测数据的存贮功能电压监测点的运行数据均保存在数据库中，采用一定程度的冗余配置，确保数据存储的完整、可靠和安全。（3）电压监测数据的查询报表分析功能•数据查询功能强大、简洁和直观，能按监测点基础数据和运行数据的各项参数进行查询；•能按要求对日、月度、季度、年度、累计数据等进行综合统计、查询和应用；•根据报表格式要求，形成电压合格率报表，并具有数据导出功能；•提供各监测点同比分析、时间段分析、超标分析等功能，为电网运行方式、电电压监测管理系统技术方案6网改造提供科学依据，以切实提高电压合格率。（4）电压合格率报表上报功能能自动分类统计电压合格率形成汇总报表3.3数据处理类型对监测点、不同等级的部门综合数据，子站和主站处理功能如下表。对象子站系统主站系统监测点实时数据、日月季年统计数据日月季年统计数据供电营业所综合合格率、ABCD类合格率县局综合合格率、ABCD类合格率1）对监测点实时数据，一般采用5分钟间隔存储。2）对监测点统计数据，具体数据类型如下：•监测点合格率统计数据：合格率、超上限率、超下限率、总运行时间、超上限时间、超下限时间等；监测点极值数据：最大值、最大值发生时间、最小值、最小值发生时间、平均值等；勤劳的蜜蜂有糖吃(3)对综合合格率，包括ABCD各类的应测点数、实测点数、各类实测合格率、综合合格率等。(4)对ABCD分类合格率，包括应测点数、实测点数、合格率等。
