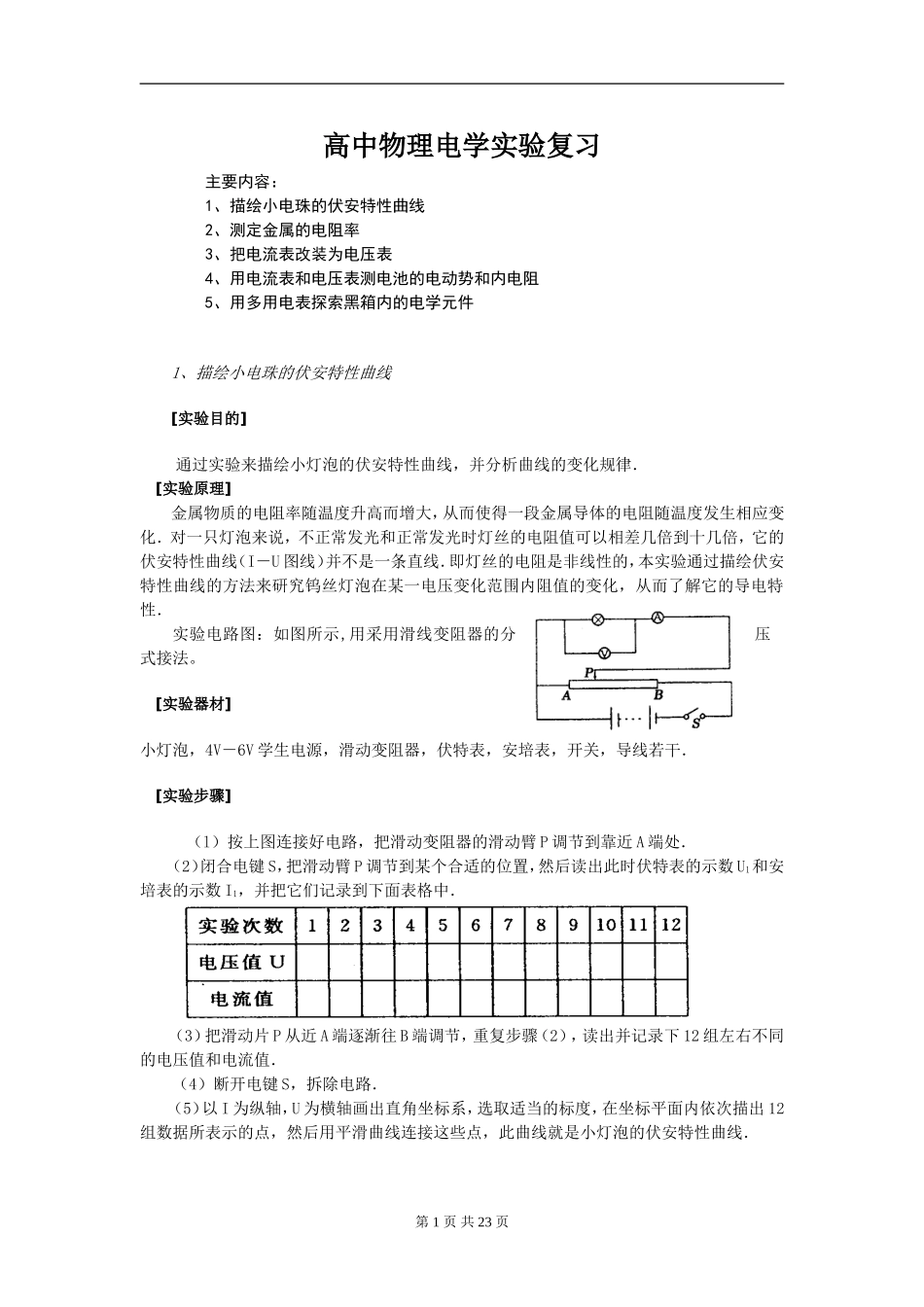

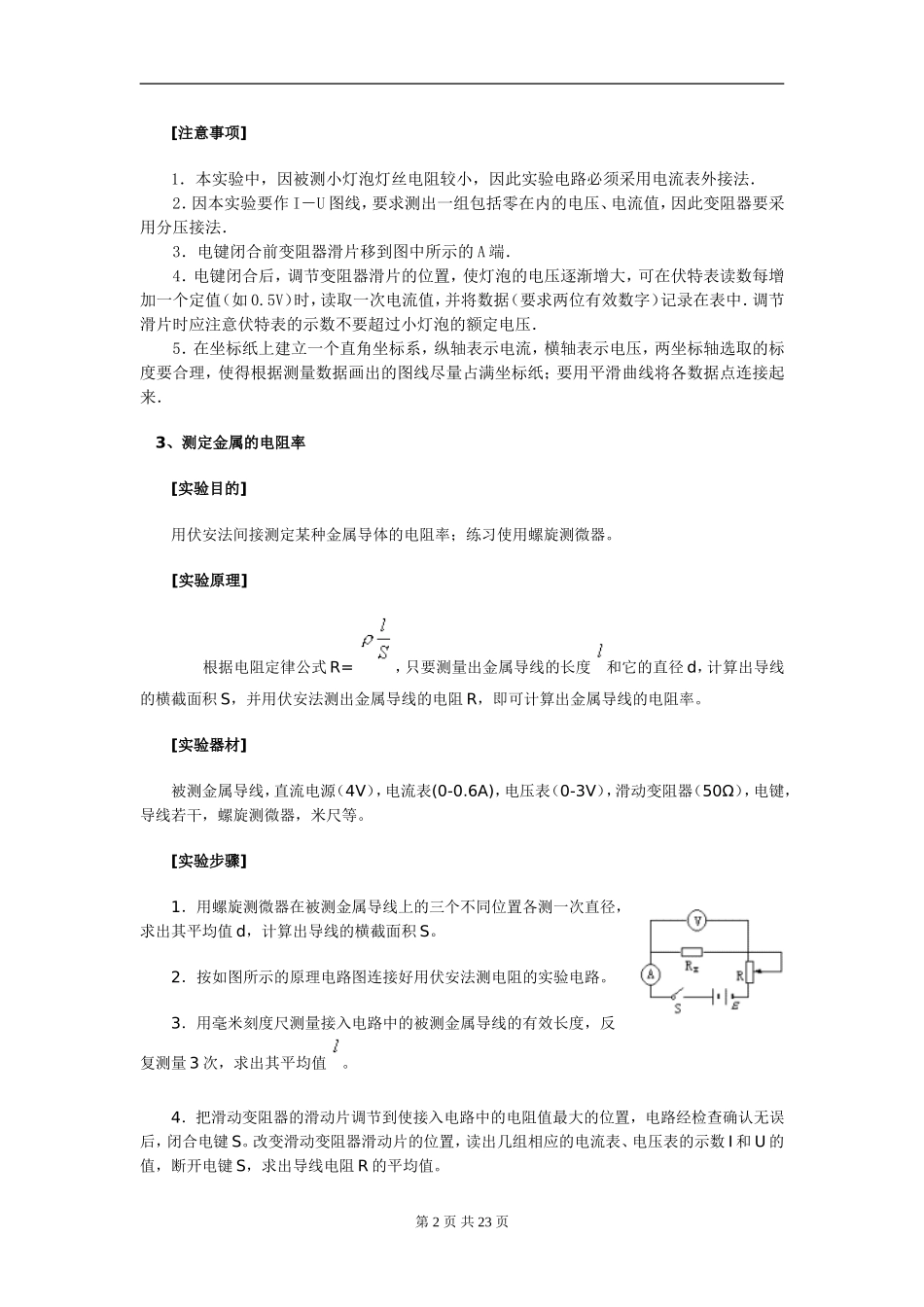

高中物理电学实验复习主要内容：1、描绘小电珠的伏安特性曲线2、测定金属的电阻率3、把电流表改装为电压表4、用电流表和电压表测电池的电动势和内电阻5、用多用电表探索黑箱内的电学元件1、描绘小电珠的伏安特性曲线[实验目的]通过实验来描绘小灯泡的伏安特性曲线，并分析曲线的变化规律．[实验原理]金属物质的电阻率随温度升高而增大，从而使得一段金属导体的电阻随温度发生相应变化．对一只灯泡来说，不正常发光和正常发光时灯丝的电阻值可以相差几倍到十几倍，它的伏安特性曲线（I－U图线）并不是一条直线．即灯丝的电阻是非线性的，本实验通过描绘伏安特性曲线的方法来研究钨丝灯泡在某一电压变化范围内阻值的变化，从而了解它的导电特性．实验电路图：如图所示,用采用滑线变阻器的分压式接法。[实验器材]小灯泡，4V－6V学生电源，滑动变阻器，伏特表，安培表，开关，导线若干．[实验步骤]（l）按上图连接好电路，把滑动变阻器的滑动臂P调节到靠近A端处．（2）闭合电键S，把滑动臂P调节到某个合适的位置，然后读出此时伏特表的示数U1和安培表的示数I1，并把它们记录到下面表格中．（3）把滑动片P从近A端逐渐往B端调节，重复步骤（2），读出并记录下12组左右不同的电压值和电流值．（4）断开电键S，拆除电路．（5）以I为纵轴，U为横轴画出直角坐标系，选取适当的标度，在坐标平面内依次描出12组数据所表示的点，然后用平滑曲线连接这些点，此曲线就是小灯泡的伏安特性曲线．第1页共23页[注意事项]1．本实验中，因被测小灯泡灯丝电阻较小，因此实验电路必须采用电流表外接法．2．因本实验要作I－U图线，要求测出一组包括零在内的电压、电流值，因此变阻器要采用分压接法．3．电键闭合前变阻器滑片移到图中所示的A端．4．电键闭合后，调节变阻器滑片的位置，使灯泡的电压逐渐增大，可在伏特表读数每增加一个定值（如0.5V）时，读取一次电流值，并将数据（要求两位有效数字）记录在表中．调节滑片时应注意伏特表的示数不要超过小灯泡的额定电压．5．在坐标纸上建立一个直角坐标系，纵轴表示电流，横轴表示电压，两坐标轴选取的标度要合理，使得根据测量数据画出的图线尽量占满坐标纸；要用平滑曲线将各数据点连接起来．3、测定金属的电阻率[实验目的]用伏安法间接测定某种金属导体的电阻率；练习使用螺旋测微器。[实验原理]根据电阻定律公式R=，只要测量出金属导线的长度和它的直径d，计算出导线的横截面积S，并用伏安法测出金属导线的电阻R，即可计算出金属导线的电阻率。[实验器材]被测金属导线，直流电源（4V），电流表(0-0.6A)，电压表（0-3V），滑动变阻器（50Ω），电键，导线若干，螺旋测微器，米尺等。[实验步骤]1．用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S。2．按如图所示的原理电路图连接好用伏安法测电阻的实验电路。3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值。4．把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S。改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，断开电键S，求出导线电阻R的平均值。第2页共23页5．将测得的R、、d值，代入电阻率计算公式中，计算出金属导线的电阻率。6．拆去实验线路，整理好实验器材。[注意事项]1．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两接入点间的部分待测导线长度，测量时应将导线拉直。2．本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法。3．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端。4．闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置。5．在用伏安法测电阻时，通过待测导线的电流强度I的值不宜过大（电流表用0~0.6A量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中变化。3、把电流表改装为电压表【...
