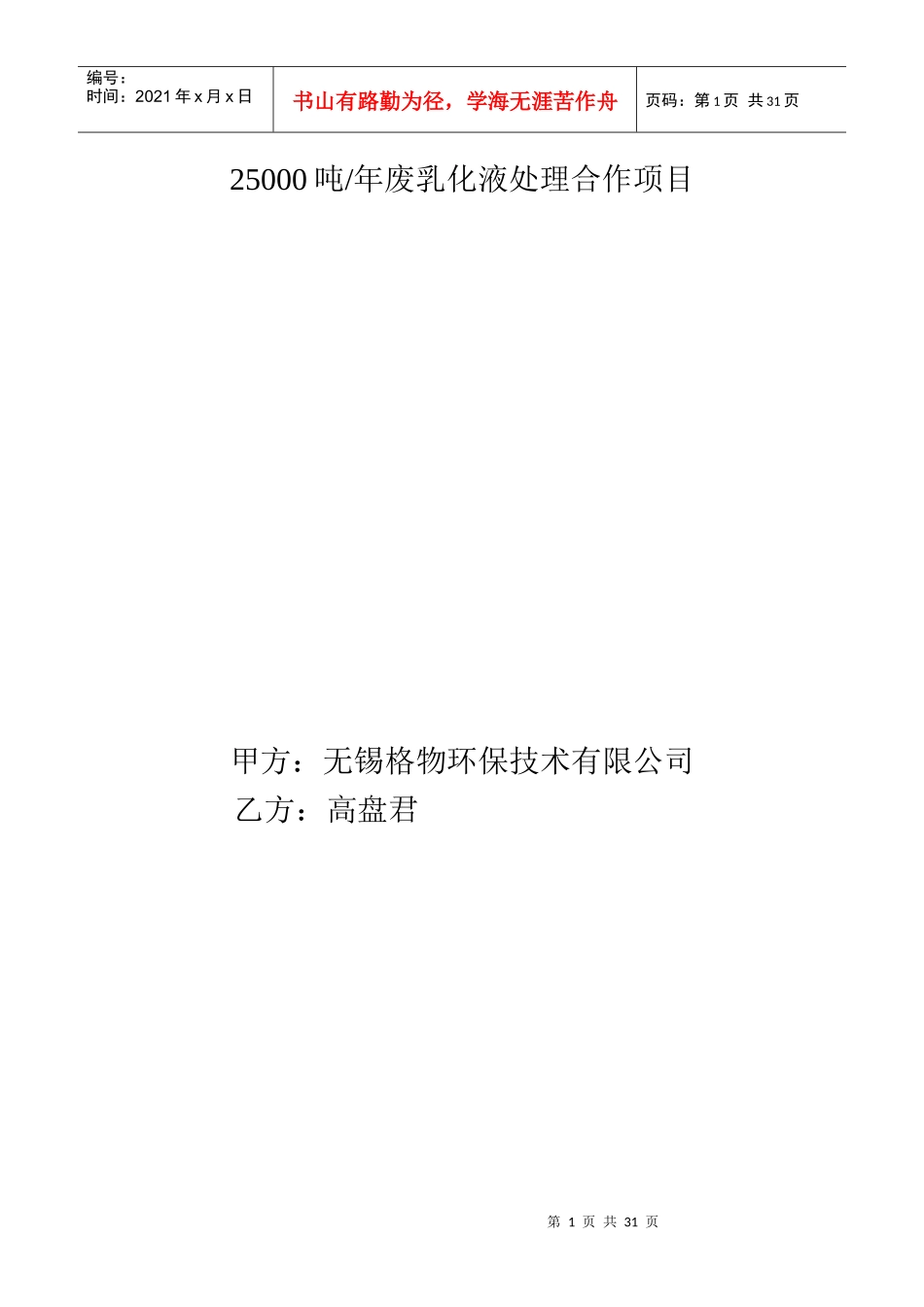

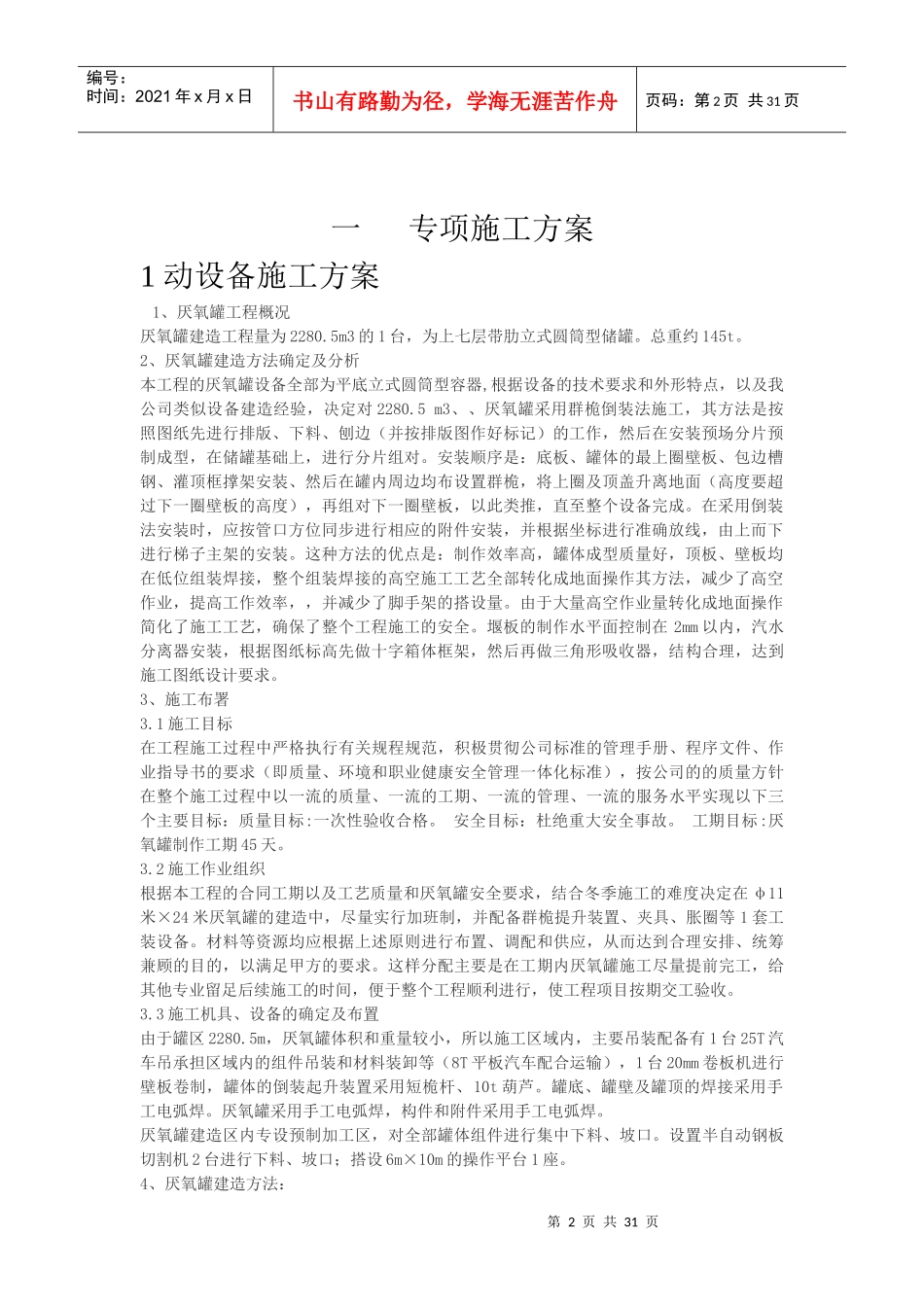

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页25000吨/年废乳化液处理合作项目甲方：无锡格物环保技术有限公司乙方：高盘君第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页一专项施工方案1动设备施工方案1、厌氧罐工程概况厌氧罐建造工程量为2280.5m3的1台，为上七层带肋立式圆筒型储罐。总重约145t。2、厌氧罐建造方法确定及分析本工程的厌氧罐设备全部为平底立式圆筒型容器,根据设备的技术要求和外形特点，以及我公司类似设备建造经验，决定对2280.5m3、、厌氧罐采用群桅倒装法施工，其方法是按照图纸先进行排版、下料、刨边（并按排版图作好标记）的工作，然后在安装预场分片预制成型，在储罐基础上，进行分片组对。安装顺序是：底板、罐体的最上圈壁板、包边槽钢、灌顶框撑架安装、然后在罐内周边均布设置群桅，将上圈及顶盖升离地面（高度要超过下一圈壁板的高度），再组对下一圈壁板，以此类推，直至整个设备完成。在采用倒装法安装时，应按管口方位同步进行相应的附件安装，并根据坐标进行准确放线，由上而下进行梯子主架的安装。这种方法的优点是：制作效率高，罐体成型质量好，顶板、壁板均在低位组装焊接，整个组装焊接的高空施工工艺全部转化成地面操作其方法，减少了高空作业，提高工作效率，，并减少了脚手架的搭设量。由于大量高空作业量转化成地面操作简化了施工工艺，确保了整个工程施工的安全。堰板的制作水平面控制在2mm以内，汽水分离器安装，根据图纸标高先做十字箱体框架，然后再做三角形吸收器，结构合理，达到施工图纸设计要求。3、施工布署3.1施工目标在工程施工过程中严格执行有关规程规范，积极贯彻公司标准的管理手册、程序文件、作业指导书的要求（即质量、环境和职业健康安全管理一体化标准），按公司的的质量方针在整个施工过程中以一流的质量、一流的工期、一流的管理、一流的服务水平实现以下三个主要目标：质量目标:一次性验收合格。安全目标：杜绝重大安全事故。工期目标:厌氧罐制作工期45天。3.2施工作业组织根据本工程的合同工期以及工艺质量和厌氧罐安全要求，结合冬季施工的难度决定在φ11米×24米厌氧罐的建造中，尽量实行加班制，并配备群桅提升装置、夹具、胀圈等1套工装设备。材料等资源均应根据上述原则进行布置、调配和供应，从而达到合理安排、统筹兼顾的目的，以满足甲方的要求。这样分配主要是在工期内厌氧罐施工尽量提前完工，给其他专业留足后续施工的时间，便于整个工程顺利进行，使工程项目按期交工验收。3.3施工机具、设备的确定及布置由于罐区2280.5m，厌氧罐体积和重量较小，所以施工区域内，主要吊装配备有1台25T汽车吊承担区域内的组件吊装和材料装卸等（8T平板汽车配合运输），1台20mm卷板机进行壁板卷制，罐体的倒装起升装置采用短桅杆、10t葫芦。罐底、罐壁及罐顶的焊接采用手工电弧焊。厌氧罐采用手工电弧焊，构件和附件采用手工电弧焊。厌氧罐建造区内专设预制加工区，对全部罐体组件进行集中下料、坡口。设置半自动钢板切割机2台进行下料、坡口；搭设6m×10m的操作平台1座。4、厌氧罐建造方法：第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页4.2厌氧罐建造施工准备本工程所需用规程、规范、图集、标准执行图纸要求。4.2.1编制排板图（1）底板排板A．排版图中钢板的布置、焊缝的位置应对称；中幅板宽度不得小于1500㎜，长度不得小于2000㎜；底板任意相邻焊缝间的距离不得小于300㎜B．计算底板直径应考虑底板的坡度并应增加1-1.5的焊接收缩量。（2）壁板排板A：壁板排板时应先根据设计图中各种规格壁厚的壁板高度确定待购材料的宽幅，为保证壁板成型美观，各圈壁板的单张长度应尽量相同，每圈壁板的总长度应加上立焊缝收缩量：收缩量L=每条立缝收缩量A*每圈壁板单板数量N。壁板应经准确计算排板尺寸（包括焊接收缩量）后进行下净料。B：排板时应特别注意各圈壁板的纵向焊缝宜向同一方向逐圈错开，其间距宜为板长的1/3（或对中分布），且不得小于500㎜；底圈壁板纵向焊缝...
