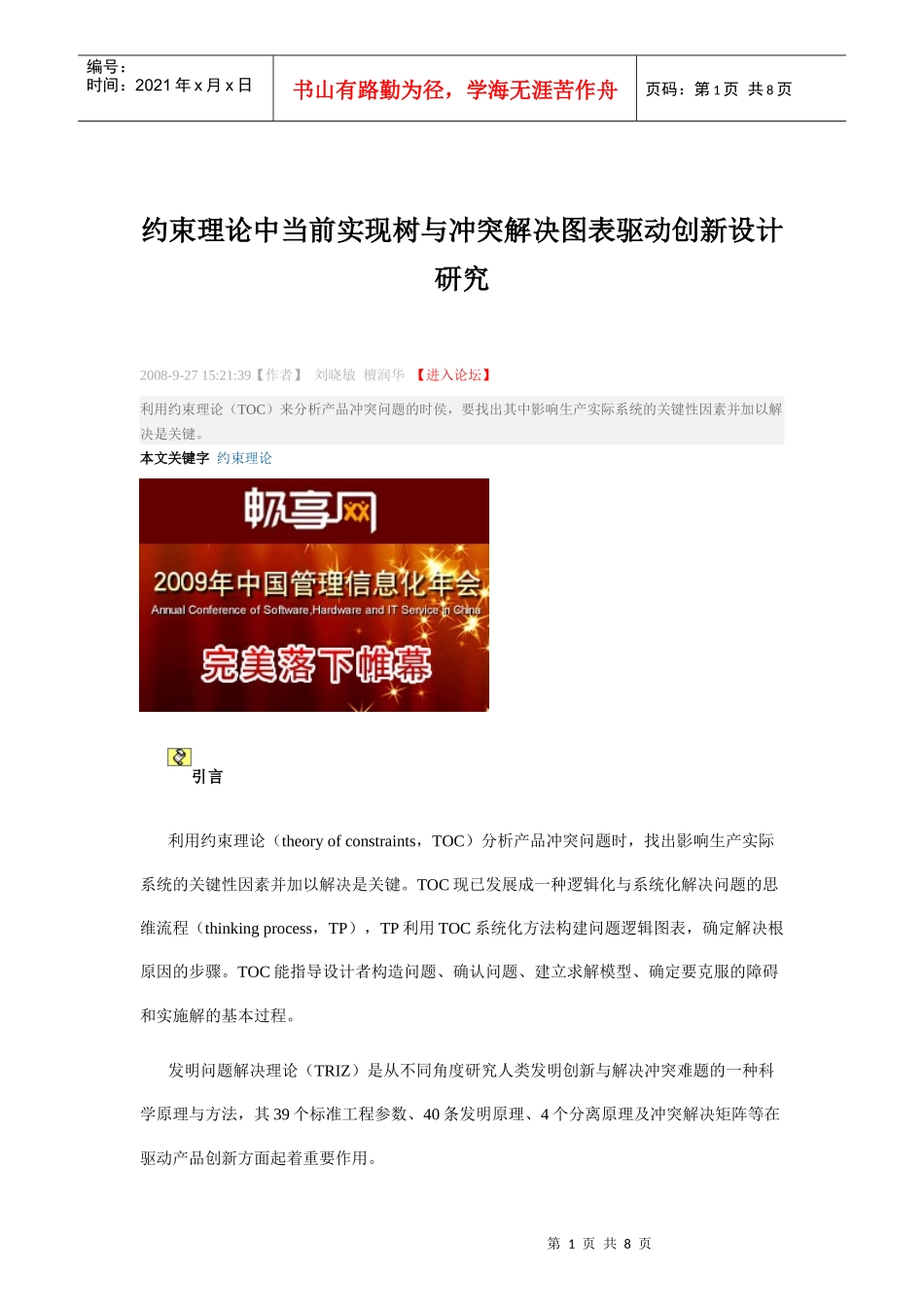

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页约束理论中当前实现树与冲突解决图表驱动创新设计研究大中小2008-9-2715:21:39【作者】刘晓敏檀润华【进入论坛】利用约束理论（TOC）来分析产品冲突问题的时侯，要找出其中影响生产实际系统的关键性因素并加以解决是关键。本文关键字约束理论引言利用约束理论（theoryofconstraints，TOC）分析产品冲突问题时，找出影响生产实际系统的关键性因素并加以解决是关键。TOC现已发展成一种逻辑化与系统化解决问题的思维流程（thinkingprocess，TP），TP利用TOC系统化方法构建问题逻辑图表，确定解决根原因的步骤。TOC能指导设计者构造问题、确认问题、建立求解模型、确定要克服的障碍和实施解的基本过程。发明问题解决理论（TRIZ）是从不同角度研究人类发明创新与解决冲突难题的一种科学原理与方法，其39个标准工程参数、40条发明原理、4个分离原理及冲突解决矩阵等在驱动产品创新方面起着重要作用。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页TOC与TRIZ相结合的研究始于20世纪90年代初，其后的研究表明，它的应用领域在不断扩大。本文提出一种将TOC与TRIZ相结合的设计方法并将其用于驱动产品创新。1、TOC思维流程TP技术工具由5个逻辑图表组成，用于检查和纠正冲突问题中的错误，从而保证分析的严密性。1.1当前实现树当前实现树（currentrealitytree，CRT）用于描述给定系统的现实状况，反映给定系统在某些特定环境下的因果关系链，从系统的不良结果中推断根原因并确定核心问题，其构造模式见图1。它回答TP技术的第1类问题：改进什么？图1CRT构造模式CRT用于理解复杂系统的条件、确定系统的不良结果、确定哪个核心问题最终导致70％以上的不良结果、确定在何位置根原因或核心问题位于设计者的控制范围之外、隔离为数很少的约束因素、尽可能改进系统以利于冲突问题的快速解决。1.2冲突解决图表第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页冲突解决图表（contradictionresolutiondiagram，CRD）用于确定冲突环境中所有相关要素，并找出解决问题的方法。CRD反映1个共同目标与2个需要、2个需要与2个先决条件、以及2个先决条件之间的假设关系，其构造模式见图2。CRD利用注入方式找到解决问题的突破点，它回答TP技术的第2类问题：改成什么样？图2CRD构造模式CRD用于确定冲突存在、识别导致主要问题的冲突、深入分析问题的原因、确定问题和冲突之间的所有假设、确定避免折中的单个双赢解。1.3将来实现树将来实现树（futurerealitytree，FRT）用来检验注入是否能产生期望结果及是否产生新的不良结果。FRT描述实施“注入”后的未来图景，展示当前系统的改变和产生结果之间的因果关系。FRT采用自底向上的方式，从当前推断将来，提出解决核心问题的方案，获得理想的结果。当FRT中出现不良结果（即负效应枝条）时，可通过改变原注入或加入新注入来消除。FRT用于测试解的有效性、确定系统改变所产生理想的结果、确定局部对整个系统的影响、支持理想的行为过程、采取附加措施来防止负面效应。1.4必备树必备树（prerequisitetree，PRT）用来确定目标实现过程中的各种障碍和克服这些障碍所采取的措施及必要条件，即它是用来显示克服障碍路径的逻辑图。同时，还确定实现理想行为过程所需的行为序列、确定未知的步骤、有效地建立FRT和转变树（transition第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页tree，TRT）之间的联系。PRT和TRT一同解决TP技术的第3类问题：如何使转变得以实现？1.5转变树TRT用于指导设计者实现从直觉到行为的转变。执行工具TRT是一个将连续期望结果与随后措施结合产生新结果的累积过程，直至实现最终目标。TRT起初由4个元素构成：事实、需要、措施和期望的结果，后来，其提出者Goldratt在原有基础上加入1个新元素——导致上层需要的基本原因。这5个逻辑图表既可以单独使用，又可以相互结合应用。TOC用来确定系统约束及产生约束的条件、寻找约束...
