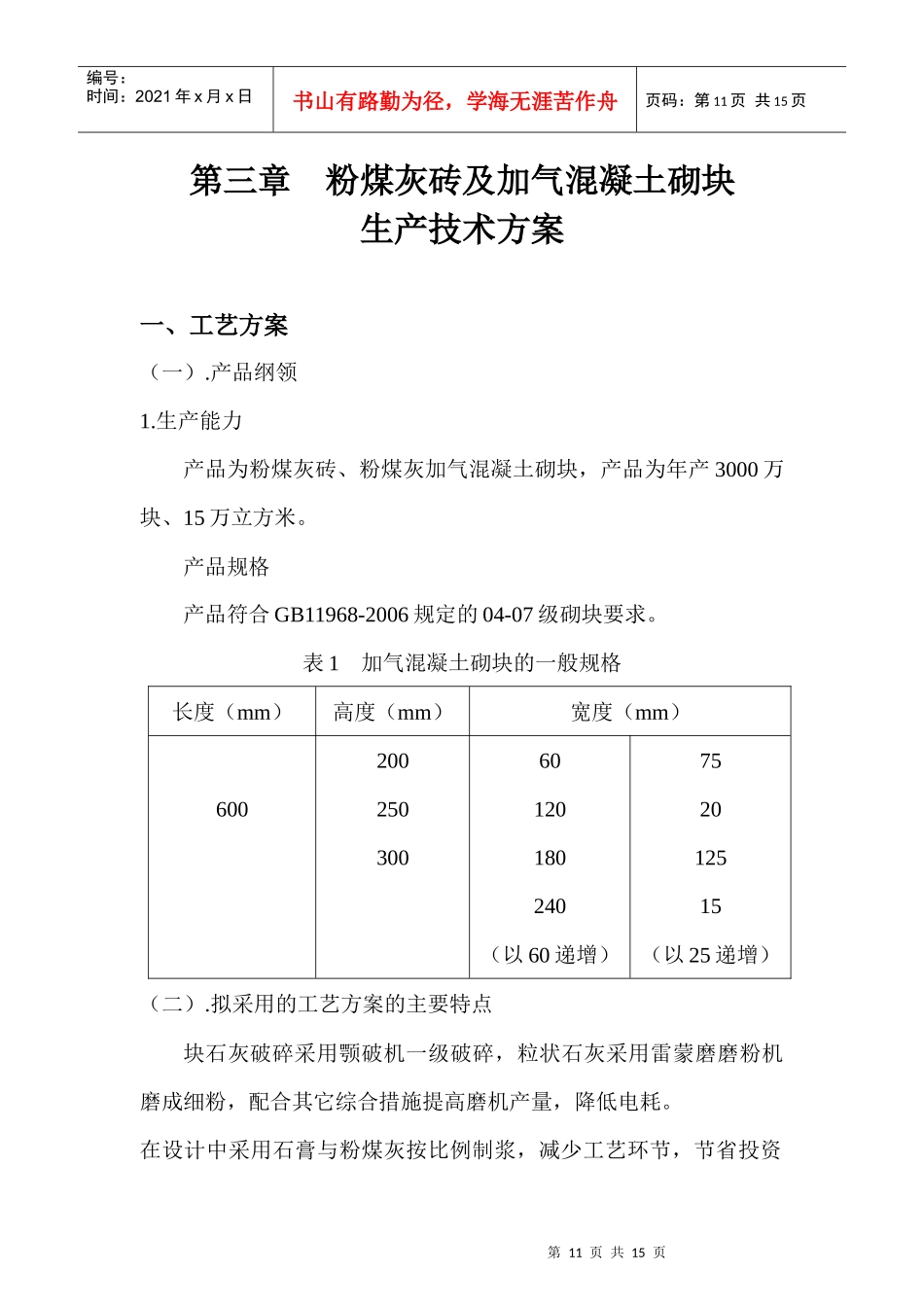

第11页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共15页第三章粉煤灰砖及加气混凝土砌块生产技术方案一、工艺方案（一）.产品纲领1.生产能力产品为粉煤灰砖、粉煤灰加气混凝土砌块，产品为年产3000万块、15万立方米。产品规格产品符合GB11968-2006规定的04-07级砌块要求。表1加气混凝土砌块的一般规格长度（mm）高度（mm）宽度（mm）60020025030060120180240（以60递增）752012515（以25递增）（二）.拟采用的工艺方案的主要特点块石灰破碎采用颚破机一级破碎，粒状石灰采用雷蒙磨磨粉机磨成细粉，配合其它综合措施提高磨机产量，降低电耗。在设计中采用石膏与粉煤灰按比例制浆，减少工艺环节，节省投资第12页共15页第11页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共15页和生产费用。水泥可根据当地条件，采用散装水泥，以改善工作环境，减少粉尘污染。料浆、粉料及配料用水的计量采用电子计量称（或电子计量表），配料、浇注由总控制室集中控制，整条生产线采用集中控制和分散控制相结合。浇注方式采用定点浇注。切割机采用国产翻转式加气混凝土切割机，最大切割尺寸4.2×1.2×0.6m。使用该切割机组所建成的生产线达到当前国产设备（同等规模）的先进水平。蒸压釜采用双端釜，便于灵活进行生产组织，减少坯体的进出釜时间，最大限度地利用蒸压釜的生产能力。（三）.生产工艺流程简述1.原材料储存及处理（1）.粉煤灰、石膏采用粉煤灰与石膏混合制浆的工艺。生产时，粉煤灰和石膏按一定配比加入打浆池，制成混合浆料。在制浆加水时，定量加水，制成浓度合适的浆料。再由渣浆泵泵入料浆储罐内备用。（2）生石灰块状生石灰用自卸卡车运入厂，卸入石灰原料堆棚内堆放。块石灰经复摆式颚式破碎机破碎后由斗式提升机送入石灰库中。粉磨第13页共15页第12页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共15页前，石灰由库底喂料机給入密闭式输送机送入雷蒙磨机内进行粉磨。磨细后的石灰粉料由磨机出料口送至斗式提升机，由斗式提升机送至石灰粉料仓中备用。（3）水泥采用散装水泥。散装水泥由散装水泥车运入厂内，直接泵入水泥粉料仓内备用。（4）.铝粉由外地购入桶装铝粉，存放于铝粉库内。使用时由人工计量后投入铝粉搅拌机内拌成5%的悬浮液备用。（5）.边角料、废浆切割线切割下来的边角料落入底部斜槽，经水冲洗至切割机底部废浆池内，不断搅拌使废浆达到一定浓度后，再由废浆池中的渣浆泵泵入配料工段的废浆储罐中备用。2.配料、搅拌、浇注石灰、水泥、由仓底单螺管给料机送入电子粉料计量称内，经累计计量后由计量秤的卸料装置卸到浇注搅拌机内。粉煤灰浆由料浆储罐下的阀门打开后放入打浆池中再泵入料浆电子计量称内进行累计计量，当料浆重量达到配料要求是，由自动系统关闭主管放料阀，停止放料。计量好的料浆按指令放入浇注搅拌机内。铝粉由人工计量，倒入铝粉搅拌机内制成悬浮液，每模配制一第14页共15页第13页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共15页次，搅拌好的悬浮液直接放入浇注搅拌机内。料浆在浇注前温度应达到工艺要求。如温度不够可通蒸汽加热。浇注时，模具通过摆渡车运送至浇注搅拌机下就位，浇注搅拌机放料浇注。3.切割、编组静停初养达到切割强度后，由切割线翻转车（10吨）上的翻转吊具吊运翻转至切割机固定支座上，脱模使坯体倒立。切割装置行走进行纵切和横切，完成切割。切割好的坯体联通侧板由釜前装载车（10吨）上的半成品吊具吊运至釜前蒸养小车上，每车堆放两模，堆放好的蒸养小车由慢动卷扬机牵引在釜前轨道上进行编组，每条釜前轨道编放六辆蒸养小车。4.蒸压及成品编组好的坯体由慢动卷扬机拉入釜内进行蒸压养护，恒压蒸养时间8小时左右，蒸汽压力1.3Mpa,温度190度左右。类别生产工段周别班别备注生产车间原材料处理工段不连续周2配料浇注工段不连续周2静停初养工段不连续周2切割编组工段不连续周2蒸养工段连续周3成品出釜工段不连续周2辅助生产车间配电连续周2配汽连续周3空压机房不连续周2机修不连续周2化验...
