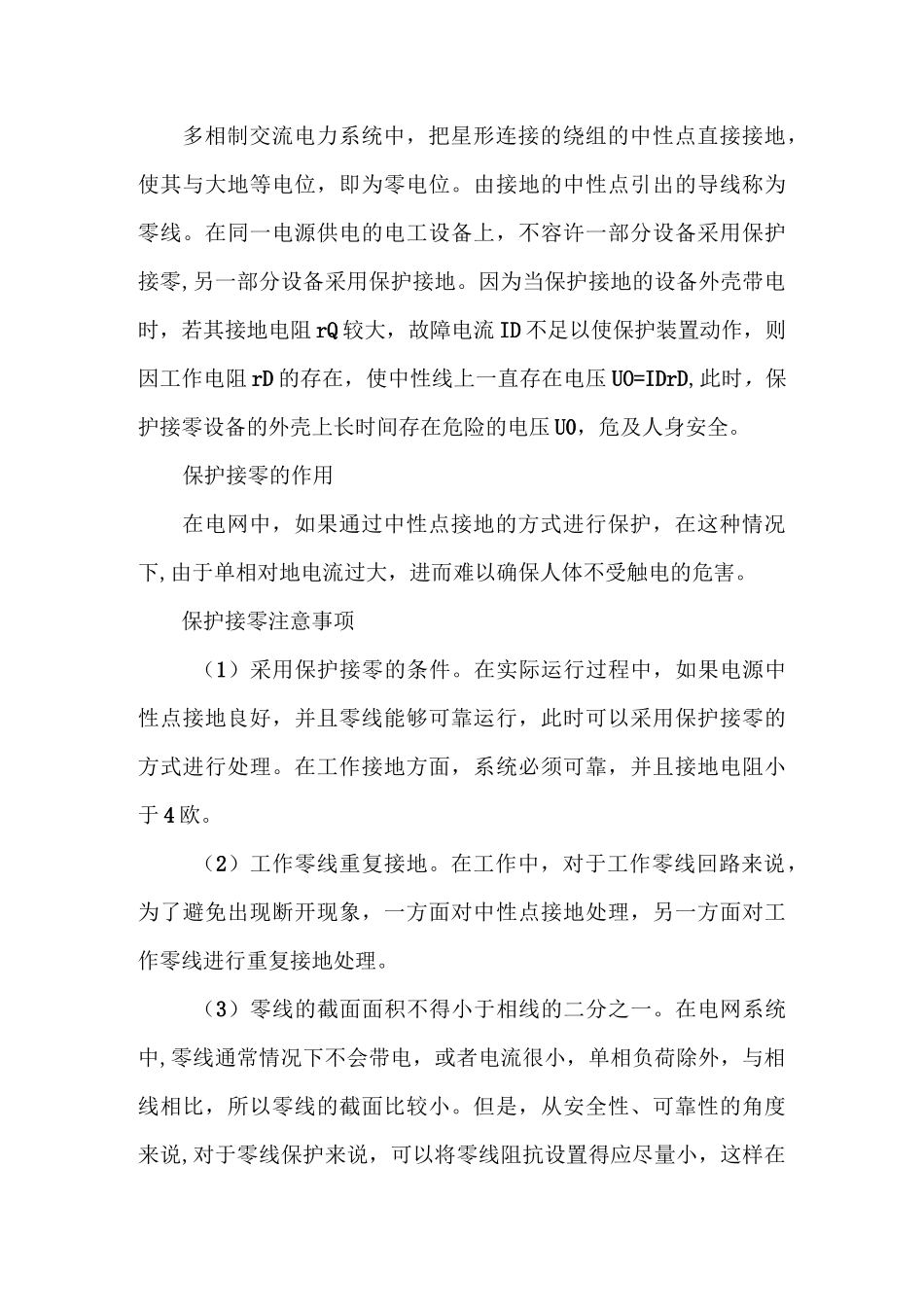

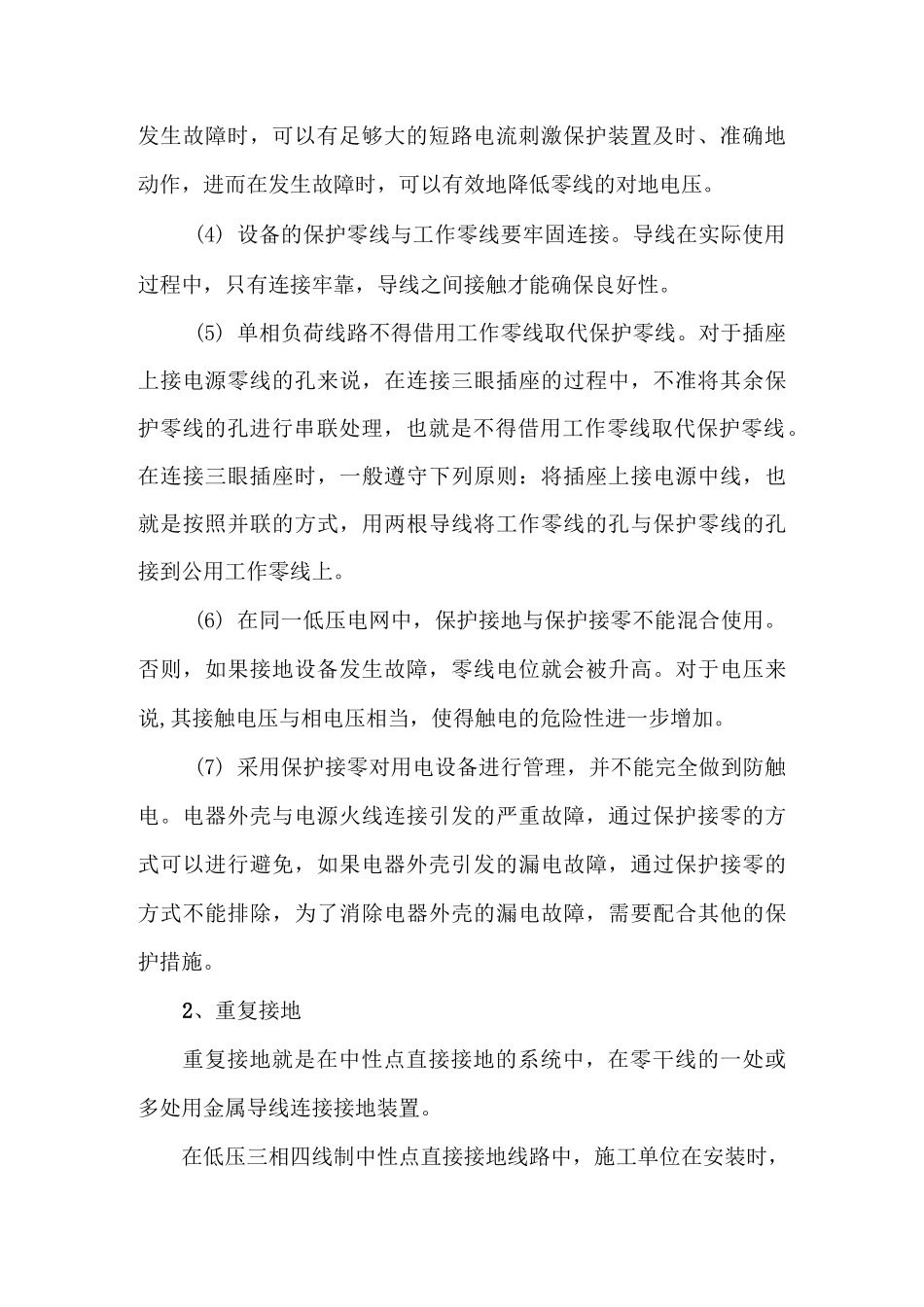

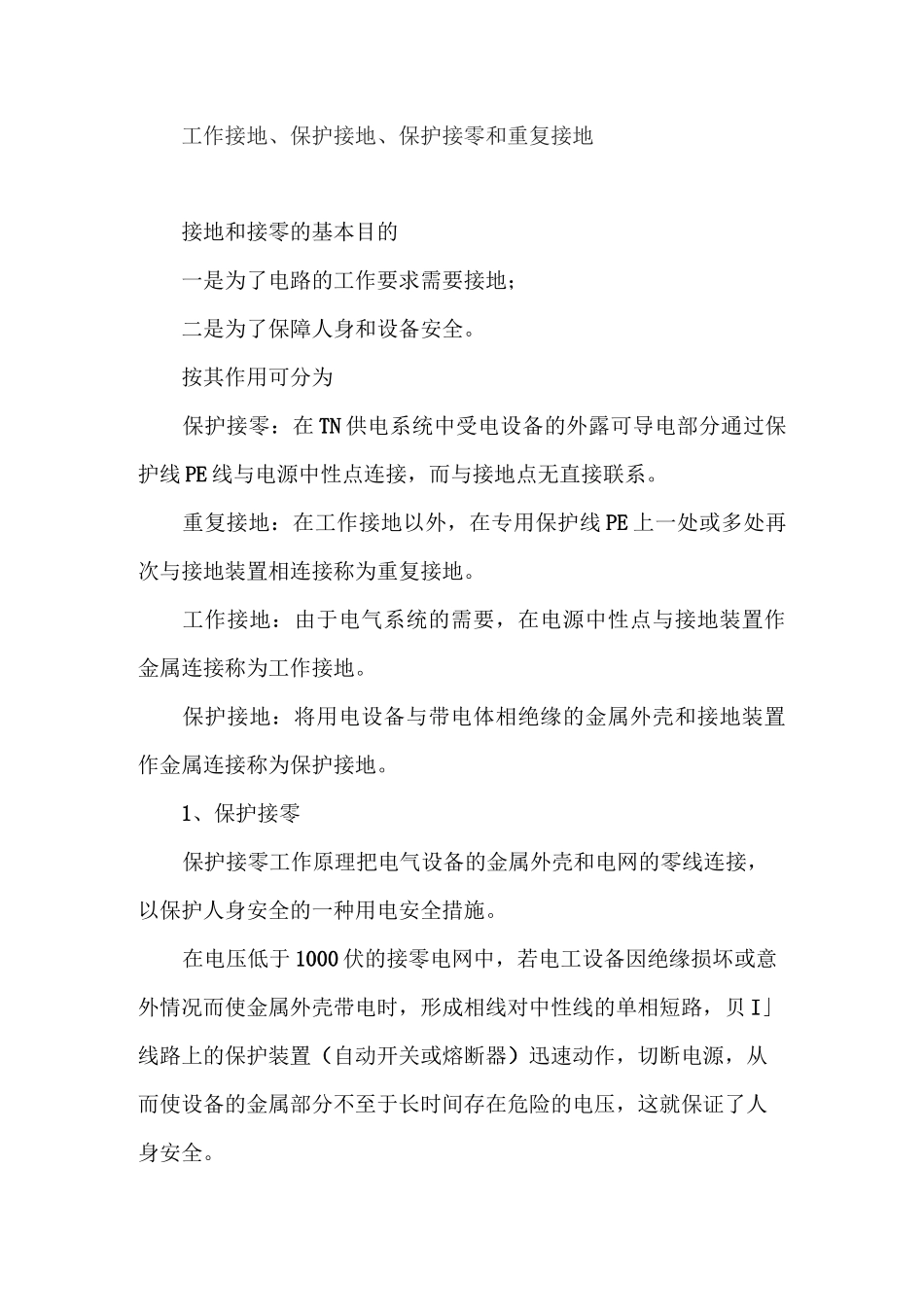

工作接地、保护接地、保护接零和重复接地接地和接零的基本目的一是为了电路的工作要求需要接地；二是为了保障人身和设备安全。按其作用可分为保护接零：在TN供电系统中受电设备的外露可导电部分通过保护线PE线与电源中性点连接，而与接地点无直接联系。重复接地：在工作接地以外，在专用保护线PE上一处或多处再次与接地装置相连接称为重复接地。工作接地：由于电气系统的需要，在电源中性点与接地装置作金属连接称为工作接地。保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置作金属连接称为保护接地。1、保护接零保护接零工作原理把电气设备的金属外壳和电网的零线连接，以保护人身安全的一种用电安全措施。在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意外情况而使金属外壳带电时，形成相线对中性线的单相短路，贝I」线路上的保护装置（自动开关或熔断器）迅速动作，切断电源，从而使设备的金属部分不至于长时间存在危险的电压，这就保证了人身安全。多相制交流电力系统中，把星形连接的绕组的中性点直接接地，使其与大地等电位，即为零电位。由接地的中性点引出的导线称为零线。在同一电源供电的电工设备上，不容许一部分设备采用保护接零,另一部分设备采用保护接地。因为当保护接地的设备外壳带电时，若其接地电阻rQ较大，故障电流ID不足以使保护装置动作，则因工作电阻rD的存在，使中性线上一直存在电压UO=IDrD,此时，保护接零设备的外壳上长时间存在危险的电压U0，危及人身安全。保护接零的作用在电网中，如果通过中性点接地的方式进行保护，在这种情况下,由于单相对地电流过大，进而难以确保人体不受触电的危害。保护接零注意事项（1）采用保护接零的条件。在实际运行过程中，如果电源中性点接地良好，并且零线能够可靠运行，此时可以采用保护接零的方式进行处理。在工作接地方面，系统必须可靠，并且接地电阻小于4欧。（2）工作零线重复接地。在工作中，对于工作零线回路来说，为了避免出现断开现象，一方面对中性点接地处理，另一方面对工作零线进行重复接地处理。（3）零线的截面面积不得小于相线的二分之一。在电网系统中,零线通常情况下不会带电，或者电流很小，单相负荷除外，与相线相比，所以零线的截面比较小。但是，从安全性、可靠性的角度来说,对于零线保护来说，可以将零线阻抗设置得应尽量小，这样在发生故障时，可以有足够大的短路电流刺激保护装置及时、准确地动作，进而在发生故障时，可以有效地降低零线的对地电压。(4)设备的保护零线与工作零线要牢固连接。导线在实际使用过程中，只有连接牢靠，导线之间接触才能确保良好性。(5)单相负荷线路不得借用工作零线取代保护零线。对于插座上接电源零线的孔来说，在连接三眼插座的过程中，不准将其余保护零线的孔进行串联处理，也就是不得借用工作零线取代保护零线。在连接三眼插座时，一般遵守下列原则：将插座上接电源中线，也就是按照并联的方式，用两根导线将工作零线的孔与保护零线的孔接到公用工作零线上。(6)在同一低压电网中，保护接地与保护接零不能混合使用。否则，如果接地设备发生故障，零线电位就会被升高。对于电压来说,其接触电压与相电压相当，使得触电的危险性进一步增加。(7)采用保护接零对用电设备进行管理，并不能完全做到防触电。电器外壳与电源火线连接引发的严重故障，通过保护接零的方式可以进行避免，如果电器外壳引发的漏电故障，通过保护接零的方式不能排除，为了消除电器外壳的漏电故障，需要配合其他的保护措施。2、重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。对于接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。重复接地的作用（1）零线重复接地能够缩短故障持续时间，降低零线上的压降损耗，减轻相、零线反接的危险性；（2）在保护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，...
