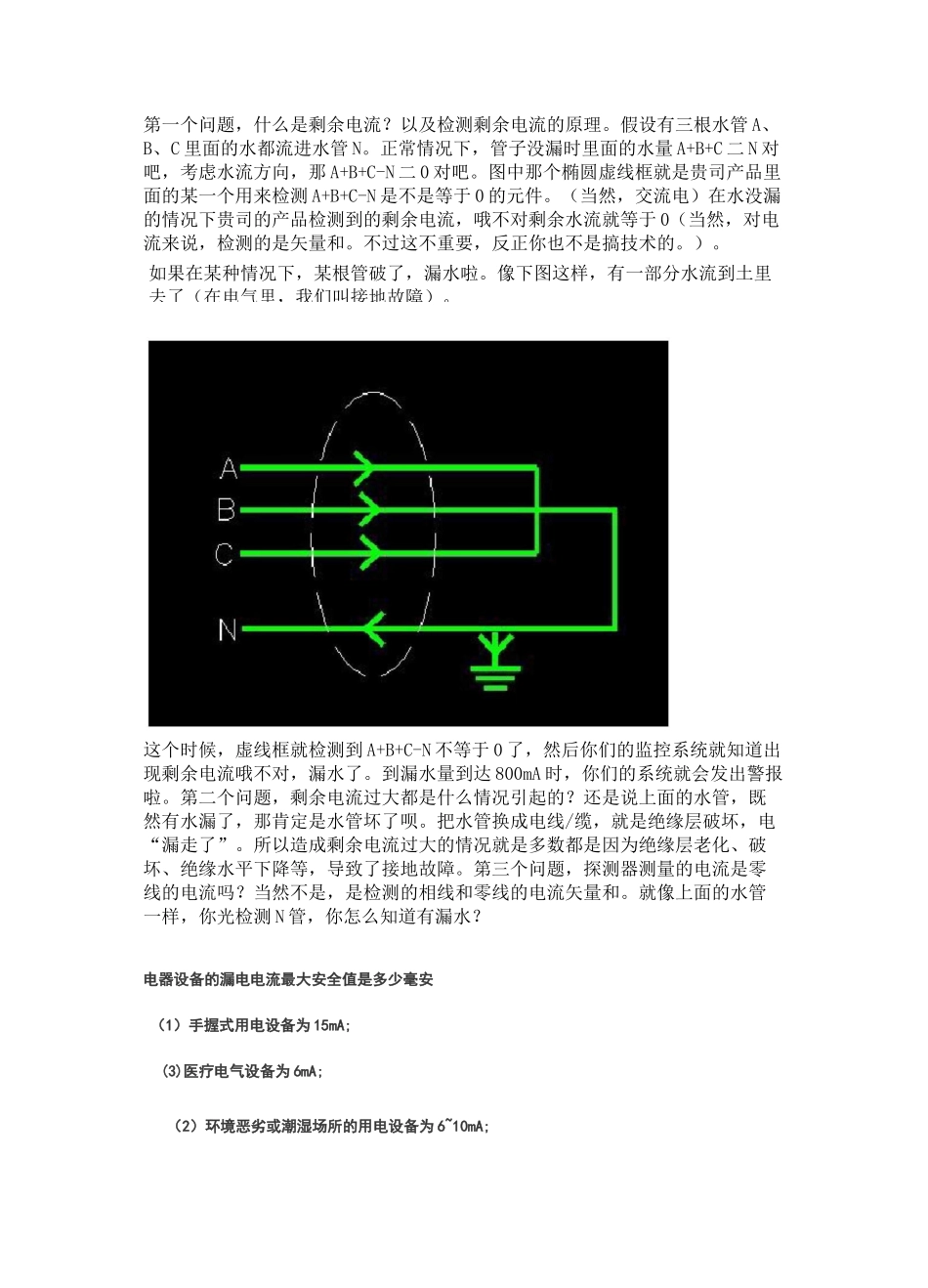

（2）环境恶劣或潮湿场所的用电设备为6~10mA;第一个问题，什么是剩余电流？以及检测剩余电流的原理。假设有三根水管A、B、C里面的水都流进水管N。正常情况下，管子没漏时里面的水量A+B+C二N对吧，考虑水流方向，那A+B+C-N二0对吧。图中那个椭圆虚线框就是贵司产品里面的某一个用来检测A+B+C-N是不是等于0的元件。（当然，交流电）在水没漏的情况下贵司的产品检测到的剩余电流，哦不对剩余水流就等于0（当然，对电流来说，检测的是矢量和。不过这不重要，反正你也不是搞技术的。）。这个时候，虚线框就检测到A+B+C-N不等于0了，然后你们的监控系统就知道出现剩余电流哦不对，漏水了。到漏水量到达800mA时，你们的系统就会发出警报啦。第二个问题，剩余电流过大都是什么情况引起的？还是说上面的水管，既然有水漏了，那肯定是水管坏了呗。把水管换成电线/缆，就是绝缘层破坏，电“漏走了”。所以造成剩余电流过大的情况就是多数都是因为绝缘层老化、破坏、绝缘水平下降等，导致了接地故障。第三个问题，探测器测量的电流是零线的电流吗？当然不是，是检测的相线和零线的电流矢量和。就像上面的水管一样，你光检测N管，你怎么知道有漏水？电器设备的漏电电流最大安全值是多少毫安（1）手握式用电设备为15mA;(3)医疗电气设备为6mA;如果在某种情况下，某根管破了，漏水啦。像下图这样，有一部分水流到土里去了（在电气里，我们叫接地故障）。(4)建筑施工工地的用电设备为15~30mA;(5)家用电器回路为30mA；(6)成套开关柜分配电盘等为100mA；(7)防止电气火灾为300mA。漏电保护开关的动作电流500mA和300mA应怎样选择呢《低压配电设计规范》中要求防接地故障火灾的RCD动作值为0.5A.王厚余老师介绍说：按IEC标准这一0.5A限值是对生产、加工或储存可燃物质的BE2级火灾危险场所规定的，因为小于0.5A的电弧能量不足以引燃起火。300MA=0.3A500MA=0.5A漏电电流并不会引起火灾。火灾通常是大电流(电流的热效应)，所以应该是过载与短路。是因为漏电时火线会与地接触，此时电流会很大，致使电线发热起火余钢铁股份有限公司安全环保部唐剀摘要：低压配电系统中漏电产生的电流和电压均可引起火灾，指岀漏电仍是导致电气火灾的重要原因之一，并提岀漏电的技术防范措施。关键词：漏电漏电电流漏电电压漏电保护等电位引发电气火灾的原因主要有：短路、过负荷、接触不良、漏电、灯具和电热器具引燃可燃物等，近年来，由于漏电引起的火灾不断发生而且这种火灾比起短路等引起的火灾更具有隐蔽性，漏电失火后往往难以找岀真正的原因，容易被短路等假象所掩盖，因此，危害性就更大。某公司炼钢厂转炉水泵房2006年8月15日由于低压电缆漏电引起了高低压电缆烧损事故，烧坏的电缆共计206根,造成炼钢厂三座转炉停产二天零七小时,直接修复材料费用约14.4万元。充分了解漏电的火灾危险性，加强对漏电的技术防范措施应是电气防火工作的重要任务之一。―、漏电的火灾危险性电气线路或设备绝缘损伤后，在一定的环境下，对靠近的物质（穿线金属管、电气装置金属外壳、潮湿木材等）会发生漏电，漏电可使局部物质带电会给人们造成严重的或致命的触电,所产生火花、电弧过热高温会造成火灾。目前，在低压配电系统中多采用接零保护（接地保护）及过流保护装置（熔断器等），不能防止严重的漏电短路的情况发生。1、问题的提岀当电气设备发生漏电即碰壳短路时，电流将设备外壳、保护接零线（保护接地线）、零线（大地）形成闭合回路，通常漏电电流很大，会使熔断器动作而切断电源，似乎这种漏电的危险性可以避免，但如果下述原因的存在，过电流保护装置就不一定绝对可靠。（1）熔断器规格可能人为加大倍数或被铜丝代替，起不到过流保护作用。（2）电故障点可能发生在系统的足够远的未端，故障回路阻抗较大，漏电短路电流不足以使熔断器动作。（3）如果电气设备容量较大，熔体额定电流超过漏电电流，熔断器也不会动作。（4）接地装置不符合要求，造成接地电阻较大，导致漏电短路电流较小，也不会使熔断器动作。（5）当采用过电流自动保护开关时，开关失灵或脱扣电流设置量过大，自动保护开关不动作。（6）保护接零（接地）线的接线...
