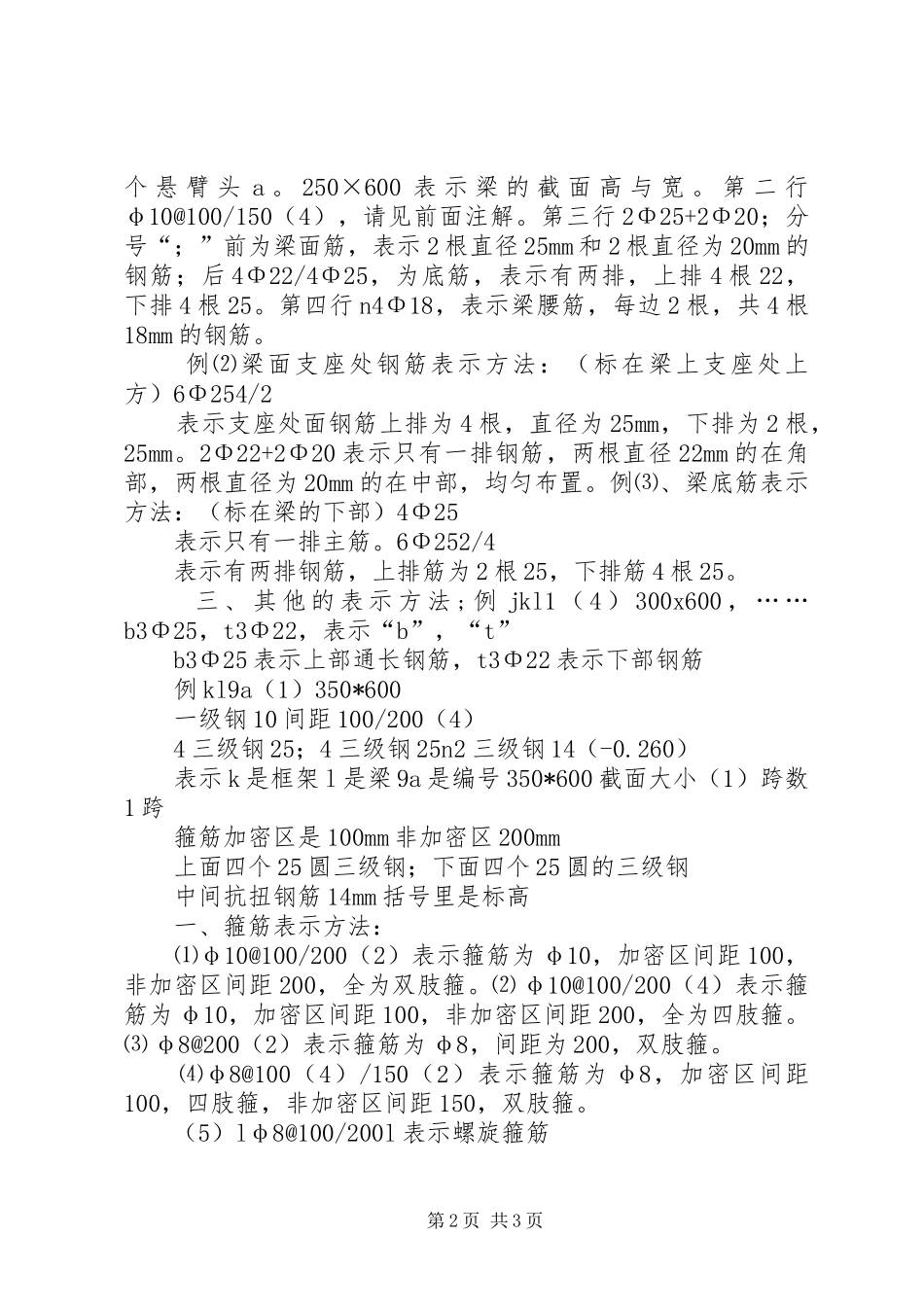

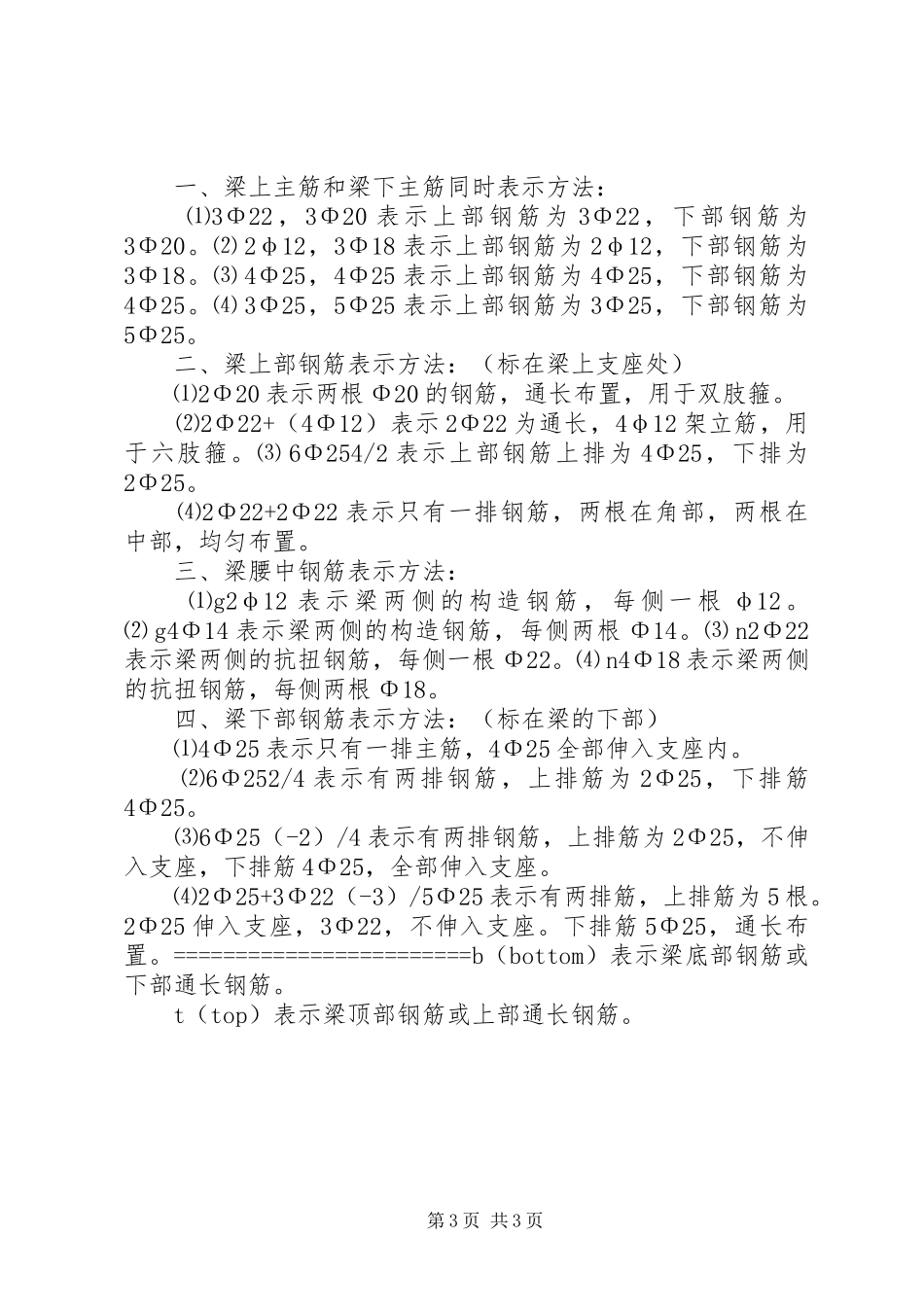

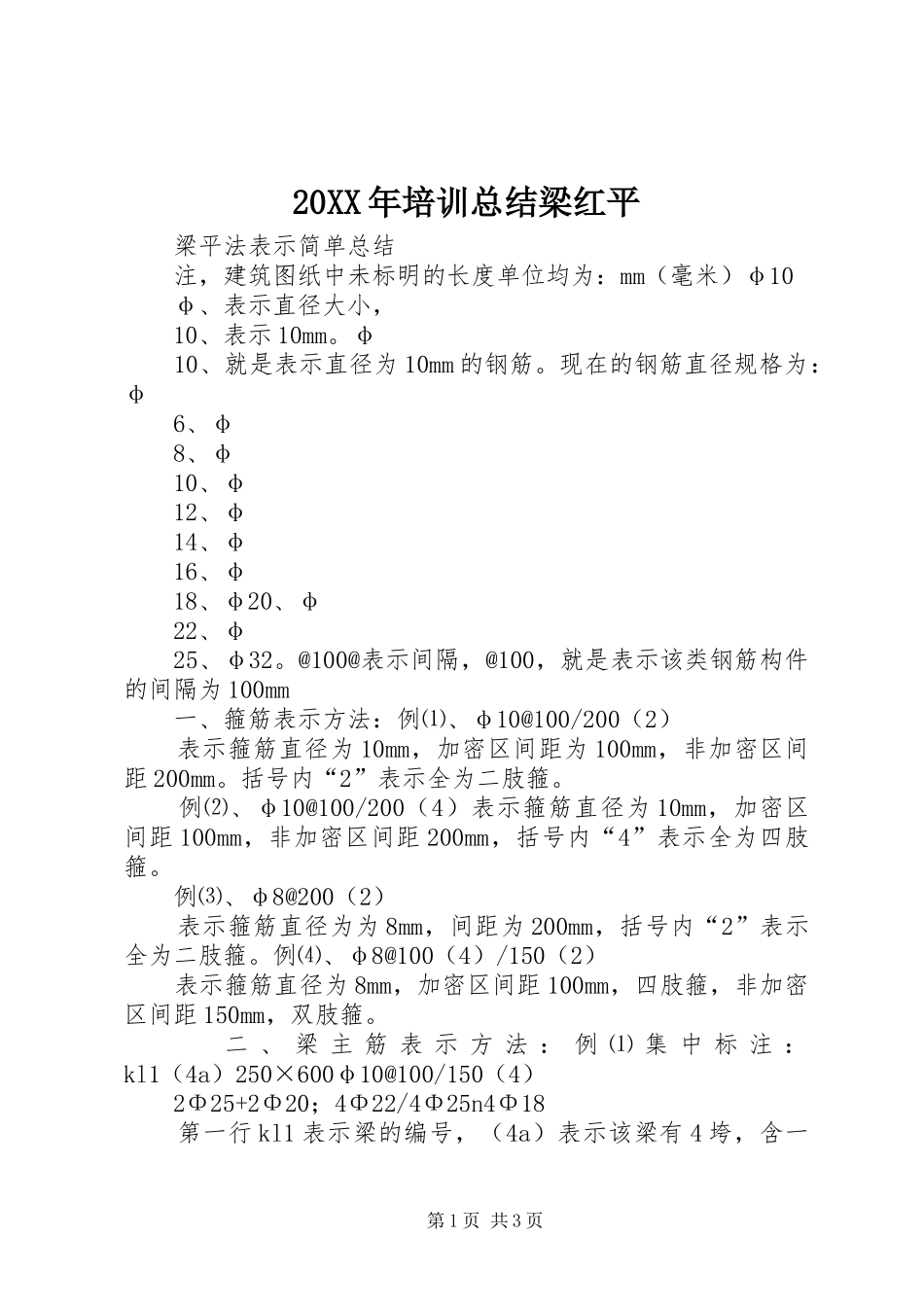

20XX年培训总结梁红平梁平法表示简单总结注，建筑图纸中未标明的长度单位均为：mm（毫米）φ10φ、表示直径大小，10、表示10mm。φ10、就是表示直径为10mm的钢筋。现在的钢筋直径规格为：φ6、φ8、φ10、φ12、φ14、φ16、φ18、φ20、φ22、φ25、φ32。@100@表示间隔，@100，就是表示该类钢筋构件的间隔为100mm一、箍筋表示方法：例⑴、φ10@100/200（2）表示箍筋直径为10mm，加密区间距为100mm，非加密区间距200mm。括号内“2”表示全为二肢箍。例⑵、φ10@100/200（4）表示箍筋直径为10mm，加密区间距100mm，非加密区间距200mm，括号内“4”表示全为四肢箍。例⑶、φ8@200（2）表示箍筋直径为为8mm，间距为200mm，括号内“2”表示全为二肢箍。例⑷、φ8@100（4）/150（2）表示箍筋直径为8mm，加密区间距100mm，四肢箍，非加密区间距150mm，双肢箍。二、梁主筋表示方法：例⑴集中标注：kl1（4a）250×600φ10@100/150（4）2Φ25+2Φ20；4Φ22/4Φ25n4Φ18第一行kl1表示梁的编号，（4a）表示该梁有4垮，含一第1页共3页个悬臂头a。250×600表示梁的截面高与宽。第二行φ10@100/150（4），请见前面注解。第三行2Φ25+2Φ20；分号“；”前为梁面筋，表示2根直径25mm和2根直径为20mm的钢筋；后4Φ22/4Φ25，为底筋，表示有两排，上排4根22，下排4根25。第四行n4Φ18，表示梁腰筋，每边2根，共4根18mm的钢筋。例⑵梁面支座处钢筋表示方法：（标在梁上支座处上方）6Φ254/2表示支座处面钢筋上排为4根，直径为25mm，下排为2根，25mm。2Φ22+2Φ20表示只有一排钢筋，两根直径22mm的在角部，两根直径为20mm的在中部，均匀布置。例⑶、梁底筋表示方法：（标在梁的下部）4Φ25表示只有一排主筋。6Φ252/4表示有两排钢筋，上排筋为2根25，下排筋4根25。三、其他的表示方法;例jkl1（4）300x600，……b3Φ25，t3Φ22，表示“b”，“t”b3Φ25表示上部通长钢筋，t3Φ22表示下部钢筋例kl9a（1）350*600一级钢10间距100/200（4）4三级钢25；4三级钢25n2三级钢14（-0.260）表示k是框架l是梁9a是编号350*600截面大小（1）跨数1跨箍筋加密区是100mm非加密区200mm上面四个25圆三级钢；下面四个25圆的三级钢中间抗扭钢筋14mm括号里是标高一、箍筋表示方法：⑴φ10@100/200（2）表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。⑵φ10@100/200（4）表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。⑶φ8@200（2）表示箍筋为φ8，间距为200，双肢箍。⑷φ8@100（4）/150（2）表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。（5）lφ8@100/200l表示螺旋箍筋第2页共3页一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。⑵2φ12，3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18。⑶4Φ25，4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。⑷3Φ25，5Φ25表示上部钢筋为3Φ25，下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴g2φ12表示梁两侧的构造钢筋，每侧一根φ12。⑵g4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。⑶n2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷n4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。========================b（bottom）表示梁底部钢筋或下部通长钢筋。t（top）表示梁顶部钢筋或上部通长钢筋。第3页共3页
