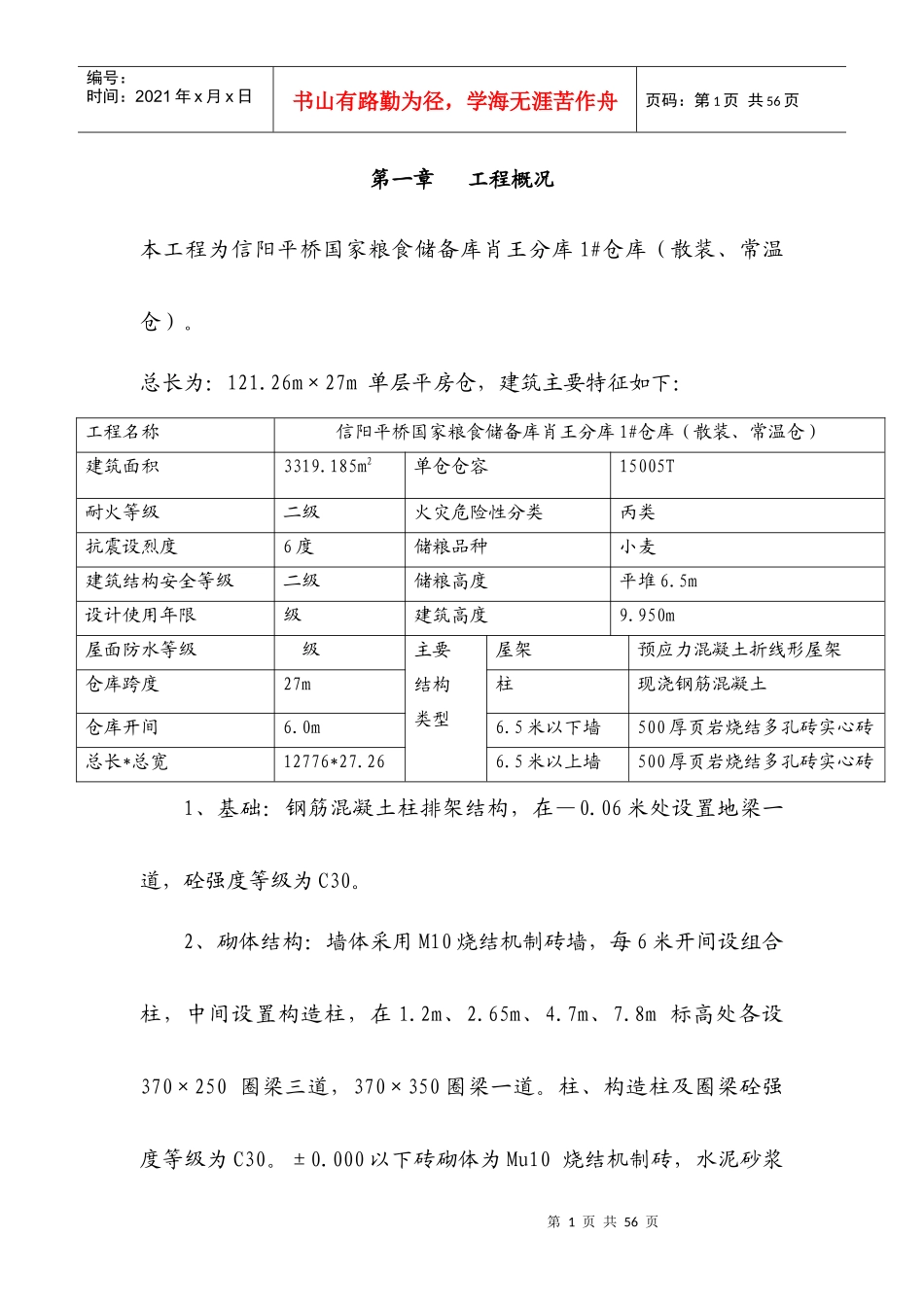

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页第一章工程概况本工程为信阳平桥国家粮食储备库肖王分库1#仓库（散装、常温仓）。总长为：121.26m×27m单层平房仓，建筑主要特征如下：工程名称信阳平桥国家粮食储备库肖王分库1#仓库（散装、常温仓）建筑面积3319.185m2单仓仓容15005T耐火等级二级火灾危险性分类丙类抗震设烈度6度储粮品种小麦建筑结构安全等级二级储粮高度平堆6.5m设计使用年限级建筑高度9.950m屋面防水等级级主要结构类型屋架预应力混凝土折线形屋架仓库跨度27m柱现浇钢筋混凝土仓库开间6.0m6.5米以下墙500厚页岩烧结多孔砖实心砖总长*总宽12776*27.266.5米以上墙500厚页岩烧结多孔砖实心砖1、基础：钢筋混凝土柱排架结构，在—0.06米处设置地梁一道，砼强度等级为C30。2、砌体结构：墙体采用M10烧结机制砖墙，每6米开间设组合柱，中间设置构造柱，在1.2m、2.65m、4.7m、7.8m标高处各设370×250圈梁三道，370×350圈梁一道。柱、构造柱及圈梁砼强度等级为C30。±0.000以下砖砌体为Mu10烧结机制砖，水泥砂浆第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页M10；±0.000以上采用Mu10烧结机制砖，混合砂浆M10砌筑。3、屋盖结构：本工程屋盖采用非预应力双T板屋盖结构,砼强度等级为C35。屋面：保温层为80厚憎水珍珠岩板（胶粘铺贴），防水层为4厚SBS改性沥青防水卷材防水层。屋面排水采用有组织排水。4、地面：地面采用60cm厚C20细石素砼地面，下铺防水及防潮层。5、装饰：内墙刷界面剂一道；10厚聚合物水泥防水砂浆防潮层；3厚纸筋石灰面；外刷石灰浆两道；外墙采用水泥砂浆打底，水泥砂浆粉面，外刷乳白色涂料二道；天棚用腻子补平，刷白色内墙涂料二度。6、门窗：大门外部采用粮仓专用保温密闭门，里面设挡粮板，中间设挡鼠板。窗采用粮仓专用保温密闭窗，设地面开窗器。第二章施工方案第一节施工组织管理第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页（一）项目组织机构设置：公司选派管理经验丰富的鲁民桥同志担任该工程项目经理；郭同革同志担任该项目技术负责人，选择能吃苦耐劳、能打硬仗、素质好的优秀管理人员、技术人员和施工班组，组成本项目的施工队伍。项目组织机构图详下图:（二）职责1、项目经理─全面负责各项施工目标，并分管成本目标和服务目标。第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页2、生产副经理─分管工期、安全、文明施工目标，负责现场施工组织。3、技术负责人─分管质量目标，并负责现场技术管理工作和安全措施的制定。（三）与业主、监理、质监站、设计方的配合；1、进场以后会同业主、监理、质监站、设计方对图纸进行图纸会审；2、建筑物测量定位放线须邀请业主、监理参加，测量成果应请业主、监理签字；3、施工中发现问题马上通知业主、监理、设计及质监等单位，及时处理，准确提供各项技术资料。4、结构砼浇捣前须邀请业主、监理、质监站、设计方参加验收，并作好隐蔽工程验收记录；5、基础施工完后须邀请业主、监理、质监站、设计方进行验收，并尽快回填土方；6、工程装饰前须邀请业主、监理、质监站、设计方对工程主体进行第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页验收；7、工程竣工后邀请业主、监理、质监站、设计方对工程对工程进行竣工验收。第二节施工顺序遵循“先地下、后地上，先结构后围护，先主体后装饰，先土建后安装，安装预留、预埋与土建同步进行”的总施工原则。1、室内装饰采用从天棚至墙面施工流向，外装饰施工流向从上至下。2、屋面双T板在墙柱施工完后进行现浇。墙面暗敷管线在找平层施工完前全部完成，并全面检查核对。第三节主要施工机械设备选择：由于工期紧，土方开挖采用一台WY80型液压反铲挖掘机开挖土方。选用两台JZ350型强制式砼搅拌机，每班产量可达70-110m3，第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
