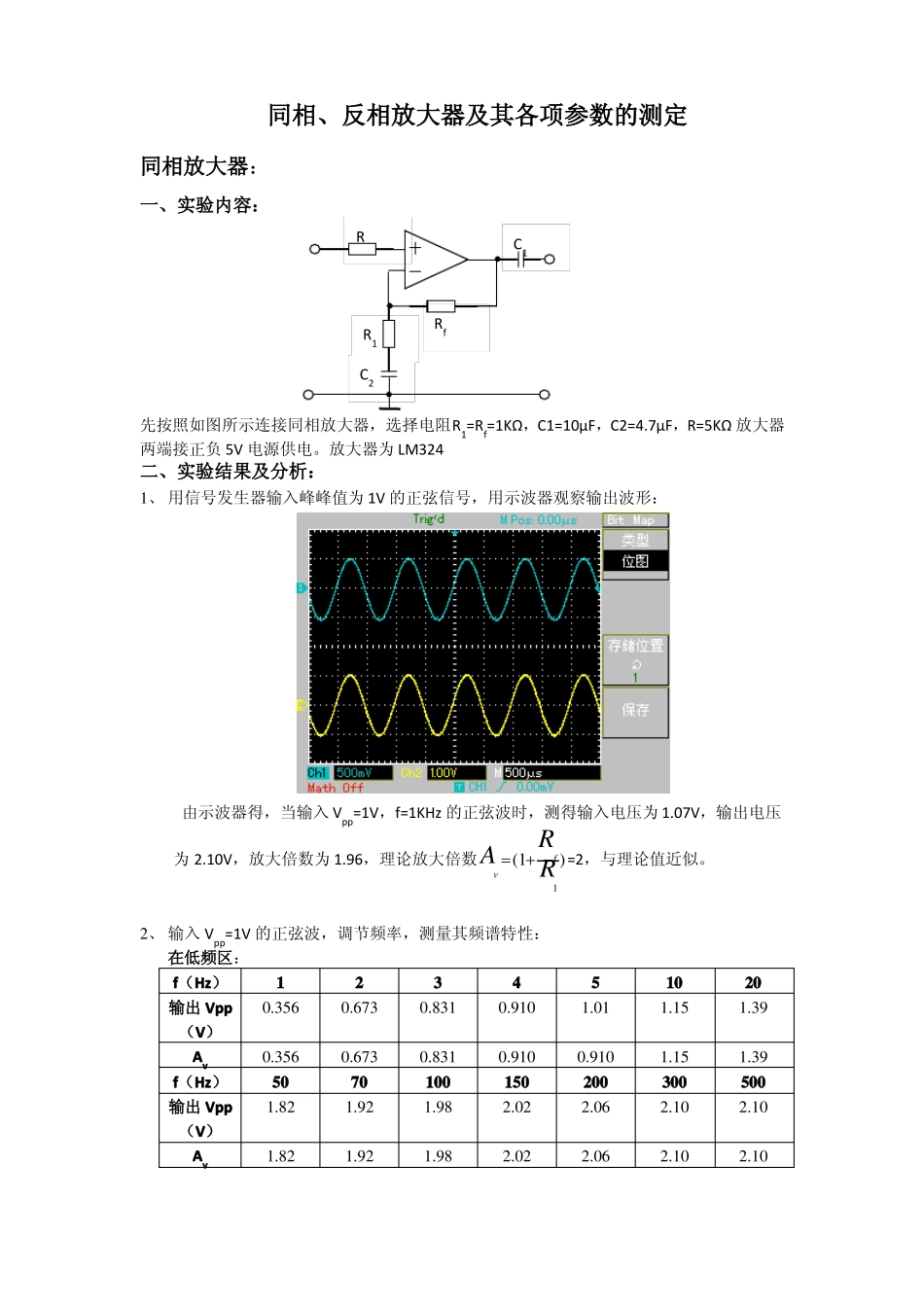

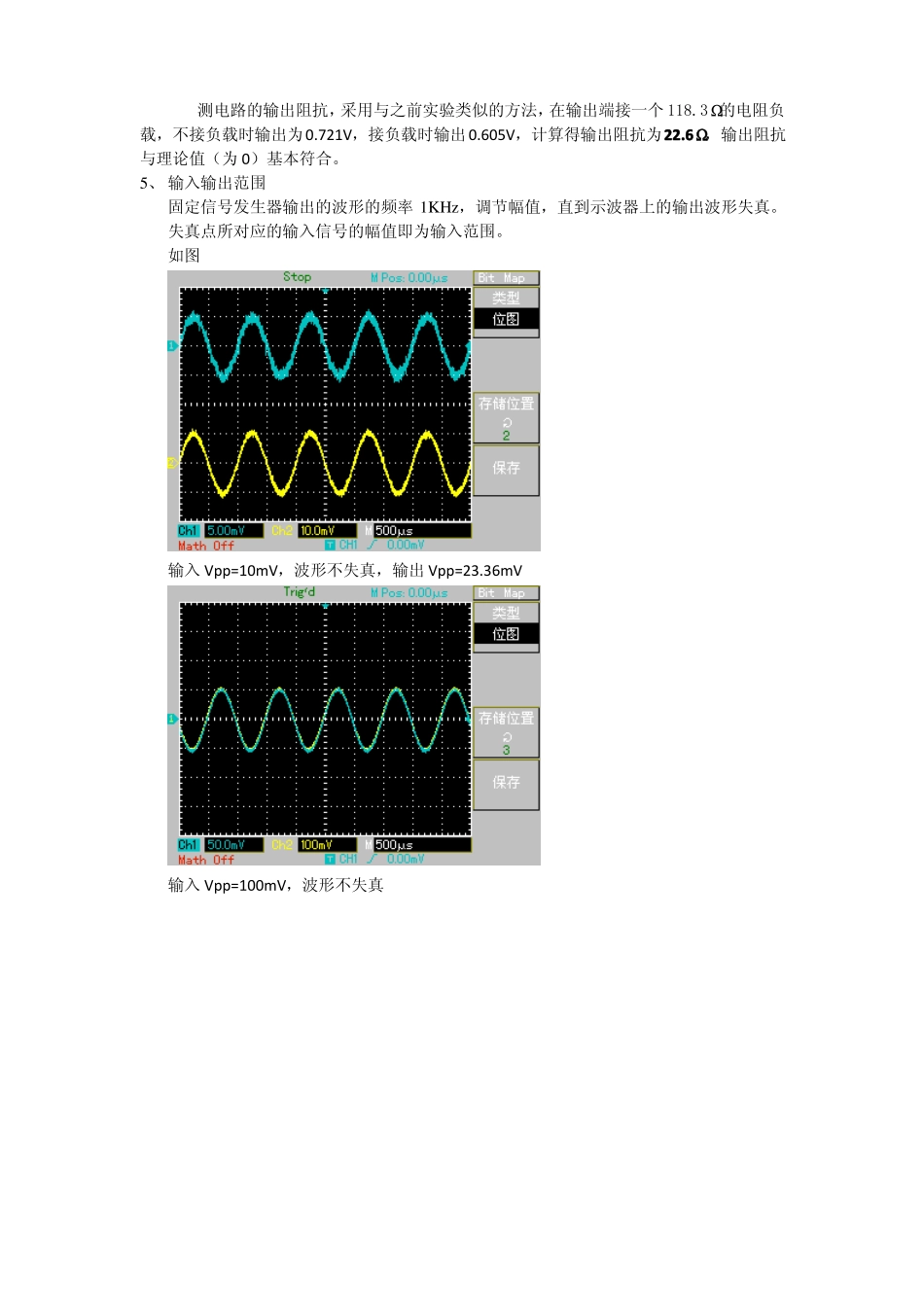

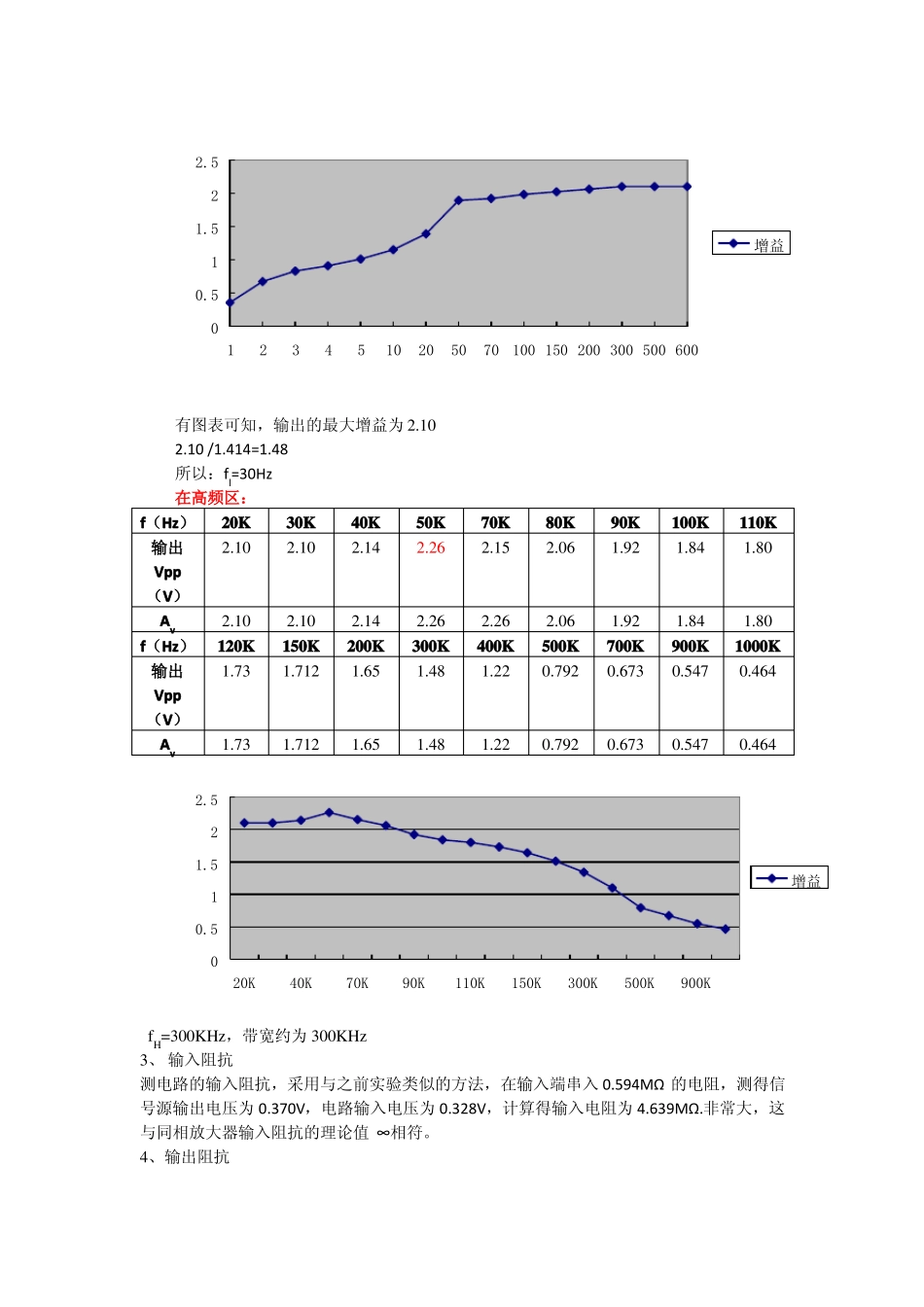

同相、反相放大器及其各项参数的测定同相放大器：一、实验内容：RC1RfR1C2先按照如图所示连接同相放大器，选择电阻R1=Rf=1KΩ，C1=10μF，C2=4.7μF，R=5KΩ放大器两端接正负5V电源供电。放大器为LM324二、实验结果及分析：1、用信号发生器输入峰峰值为1V的正弦信号，用示波器观察输出波形：由示波器得，当输入Vpp=1V，f=1KHz的正弦波时，测得输入电压为1.07V，输出电压为2.10V，放大倍数为1.96，理论放大倍数Av(1R)=2，与理论值近似。Rf12、输入Vpp=1V的正弦波，调节频率，测量其频谱特性：在低频区：f（Hz）输出Vpp（V）Avf（Hz）输出Vpp（V）Av10.3560.356501.821.8220.6730.673701.921.9230.8310.8311001.981.9840.9100.9101502.022.0251.010.9102002.062.06101.151.153002.102.10201.391.395002.102.102.521.5增益10.501234510205070100150200300500600有图表可知，输出的最大增益为2.102.10/1.414=1.48所以：fl=30Hz在高频区：f（Hz）输出Vpp（V）Avf（Hz）输出Vpp（V）Av2.521.5增益10.5020K40K70K90K110K150K300K500K900K20K2.1030K2.1040K2.1450K2.2670K2.1580K2.0690K1.92100K1.84110K1.802.10120K1.732.10150K1.7122.14200K1.652.26300K1.482.26400K1.222.06500K0.7921.92700K0.6731.84900K0.5471.801000K0.4641.731.7121.651.481.220.7920.6730.5470.464fH=300KHz，带宽约为300KHz3、输入阻抗测电路的输入阻抗，采用与之前实验类似的方法，在输入端串入0.594MΩ的电阻，测得信号源输出电压为0.370V，电路输入电压为0.328V，计算得输入电阻为4.639MΩ.非常大，这与同相放大器输入阻抗的理论值∞相符。4、输出阻抗测电路的输出阻抗，采用与之前实验类似的方法，在输出端接一个118.3Ω的电阻负载，不接负载时输出为0.721V，接负载时输出0.605V，计算得输出阻抗为22.6Ω，输出阻抗与理论值（为0）基本符合。5、输入输出范围固定信号发生器输出的波形的频率1KHz，调节幅值，直到示波器上的输出波形失真。失真点所对应的输入信号的幅值即为输入范围。如图输入Vpp=10mV，波形不失真，输出Vpp=23.36mV输入Vpp=100mV，波形不失真输入Vpp=3V，波形不失真输入Vpp=3.7V，波形开始失真，输出Vpp=7.72V输入范围10mV~3.7V，输出范围23.36mV~7.72V。6、驱动能力在线性和保证增益不变的条件下，信号发生器输出一幅值1V、频率为1KHz的正弦信号，在输出端接入电容，改变电容的大小，观察输出端的现象。接入负载电容μF示波器输出0.010.0220.0470.112247……………………是否失真不失真不失真不失真不失真不失真开始失真失真由表可知，电路能承载的电容的大小范围是0.01~47μF。用万用表交流档测得同相放大电路的输出电流为31.2mA。反相放大器：一、实验内容：RfR1CViVoR2先按照如图所示连接反相放大器，选择电阻R1=Rf=1KΩ，C=10μF，R=0.5KΩ放大器两端接正负5V电源供电。放大器为LM324。二、实验结果及分析：1、用信号发生器输入峰峰值为1V的正弦信号，用示波器观察输出波形：由示波器得，当输入Vpp=1V，f=1KHz的正弦波时，测得输入电压为1.07V，输出电压为1.10V，放大倍数为1.03，理论放大倍数Av=Rf/R1=1，与理论值近似。2、输入Vpp=50mV的正弦波，调节频率，测量其频谱特性：f（Hz）10205010050010005000输出Vpp（V）Avf（Hz）输出Vpp（V）Av49.10.98210K51.481.0350.691.0130K50.691.0151.481.0340K49.10.9851.481.0350K45.70.9151.481.0360K40.140.851.481.0370K36.40.751.481.03100K28.90.5781.210.80.60.40.2010505005000300005000070000增益fH=70KHz，带宽约为70KHz3、输入阻抗测电路的输入阻抗，采用与之前实验类似的方法，在输入端串入171.5Ω的电阻，测得信号源输出电压为0.371V，电路输入电压为0.316V，计算得输入电阻为985.3Ω.这与反相放大器输入阻抗的理论值1KΩ相近。4、输出阻抗测电路的输出阻抗，采用与之前实验类似的方法，在输出端接一个118.3Ω的电阻负载，不接负载时输出为0.348V，接负载时输出0.347V，计算得输出阻抗为0.34Ω，输出阻抗与理论值（为0）基本符合。5、输入输出范围固定信号发生器输出的波形的频率1KHz，调节幅值，直到示波器上的输出波形失真。...
