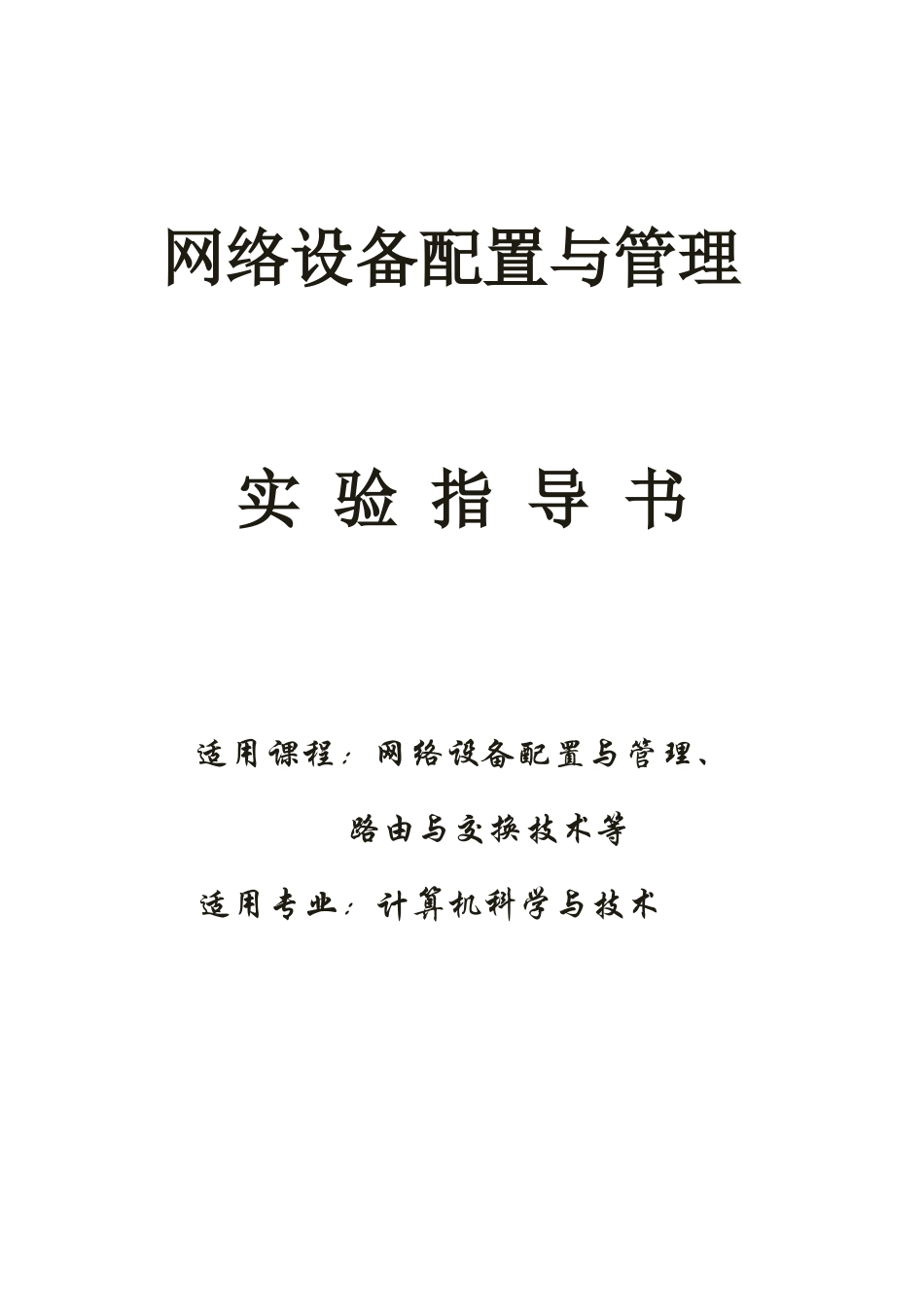

网络设备配置与管理实验指导书VIP免费

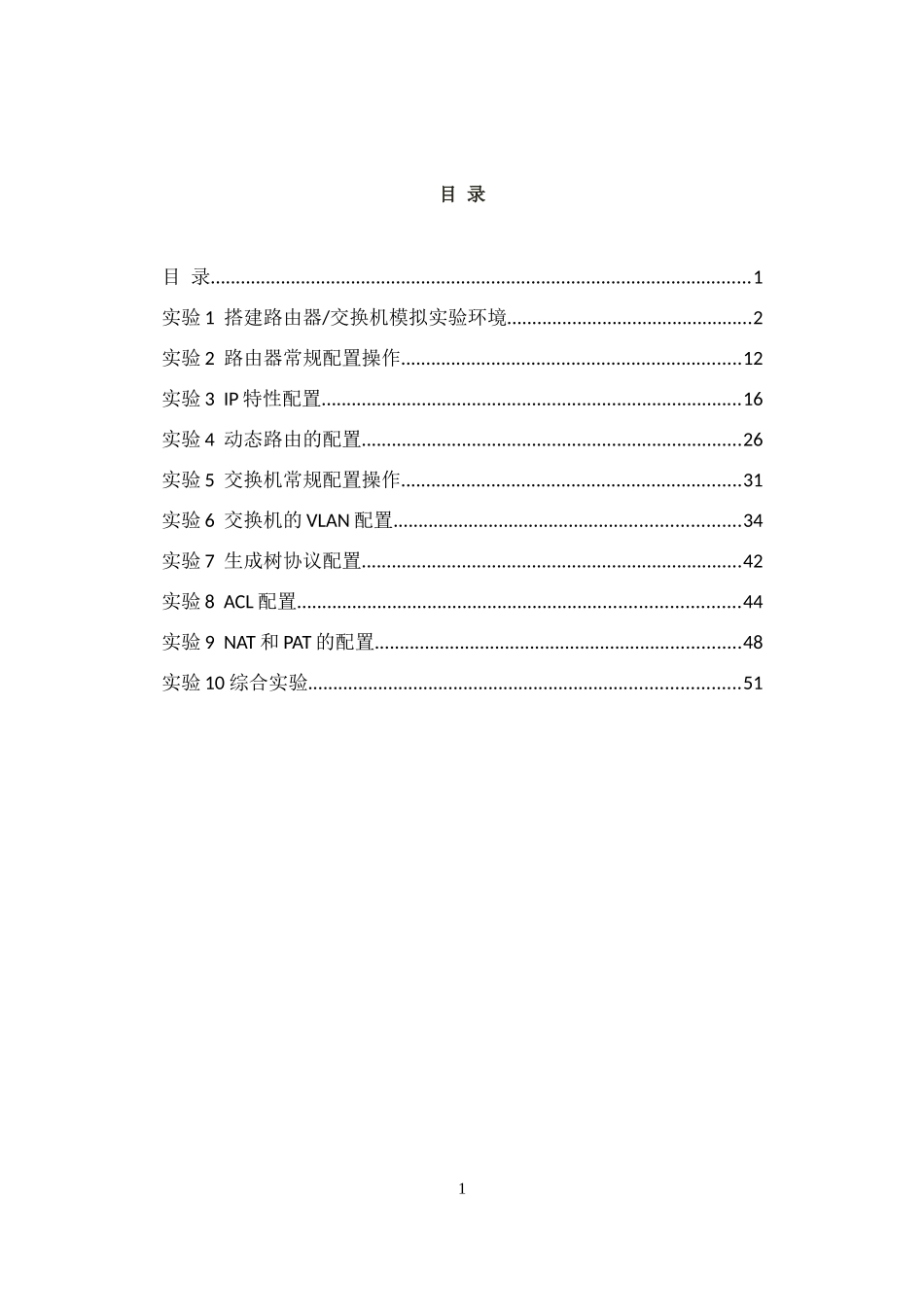

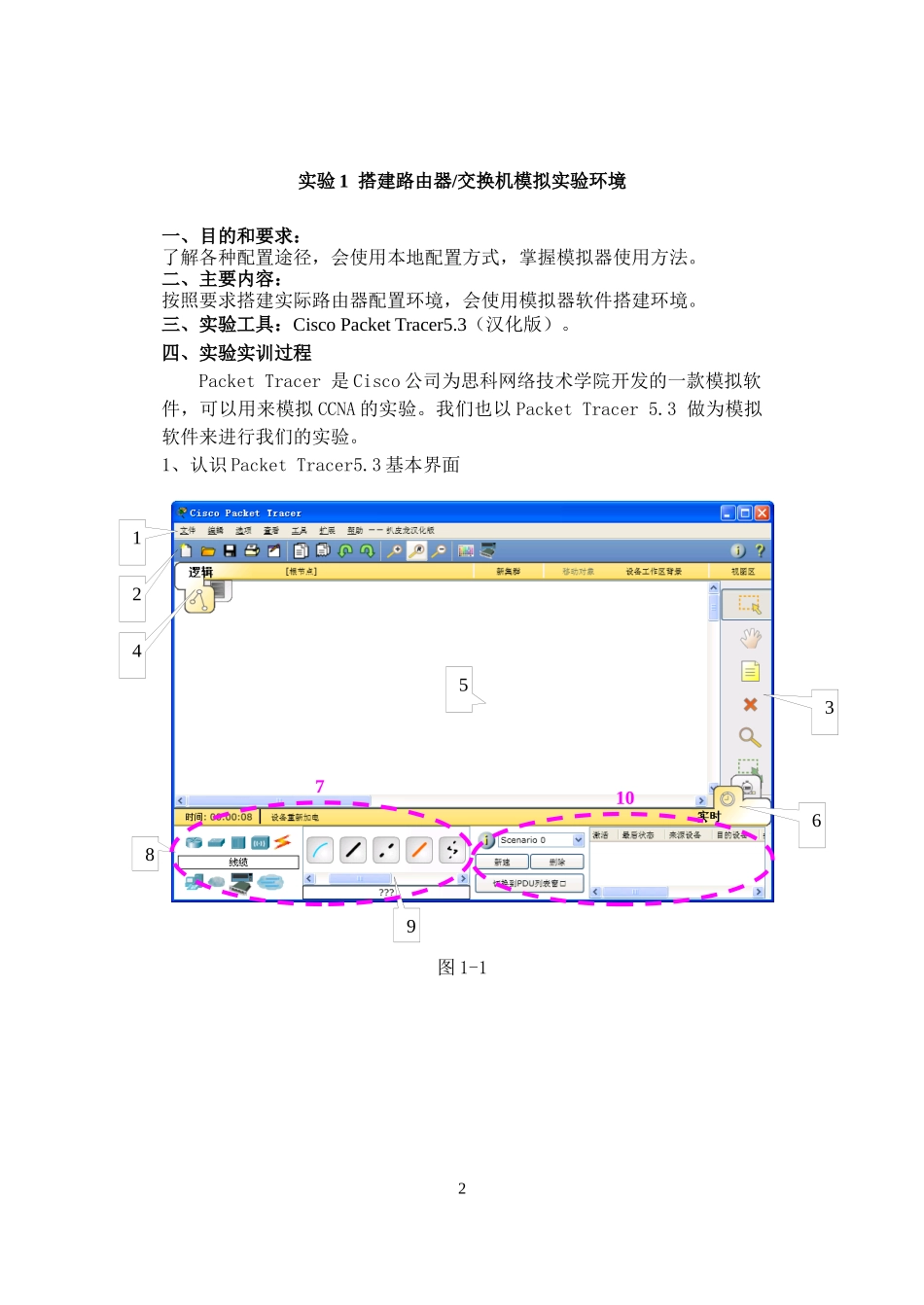

网络设备配置与管理实验指导书适用课程：网络设备配置与管理、路由与交换技术等适用专业：计算机科学与技术目录目录............................................................................................................1实验1搭建路由器/交换机模拟实验环境.................................................2实验2路由器常规配置操作....................................................................12实验3IP特性配置....................................................................................16实验4动态路由的配置............................................................................26实验5交换机常规配置操作....................................................................31实验6交换机的VLAN配置.....................................................................34实验7生成树协议配置............................................................................42实验8ACL配置........................................................................................44实验9NAT和PAT的配置.........................................................................48实验10综合实验......................................................................................51112345689710实验1搭建路由器/交换机模拟实验环境一、目的和要求：了解各种配置途径，会使用本地配置方式，掌握模拟器使用方法。二、主要内容：按照要求搭建实际路由器配置环境，会使用模拟器软件搭建环境。三、实验工具：CiscoPacketTracer5.3（汉化版）。四、实验实训过程PacketTracer是Cisco公司为思科网络技术学院开发的一款模拟软件，可以用来模拟CCNA的实验。我们也以PacketTracer5.3做为模拟软件来进行我们的实验。1、认识PacketTracer5.3基本界面图1-12表1-12、选择设备，为设备选择所需模块并且选用合适的线型互连设备（1）在工作区中添加一个2620XM路由器。首先在设备类型库中选择路由器，特定设备库中单击2620XM路由器，然后在工作区中单击一下即可把2620XM路由器添加到工作区中。用同样的方式再添加一个2950-24交换机和两台PC。（注意：可以按住Ctrl键再单击相应设备以连续添加设备）。如图1-1所示：31菜单栏此栏中有文件、选项和帮助按钮，我们在此可以找到一些基本的命令如打开、保存、打印和选项设置，还可以访问活动向导。2主工具栏此栏提供了文件按钮中命令的快捷方式，我们还可以点击右边的网络信息按钮，为当前网络添加说明信息。3常用工具栏此栏提供了常用的工作区工具包括：选择、整体移动、备注、删除、查看、添加简单数据包和添加复杂数据包等。4逻辑/物理工作区转换栏我们可以通过此栏中的按钮完成逻辑工作区和物理工作区之间转换。5工作区此区域中我们可以创建网络拓扑，监视模拟过程查看各种信息和统计数据。6实时/模拟转换栏我们可以通过此栏中的按钮完成实时模式和模拟模式之间转换。7网络设备库该库包括设备类型库和特定设备库。8设备类型库此库包含不同类型的设备如路由器、交换机、HUB、无线设备、连线、终端设备和网云等。9特定设备库此库包含不同设备类型中不同型号的设备，它随着设备类型库的选择级联显示。10用户数据包窗口此窗口管理用户添加的数据包。图1-1（2）选取合适的线型将设备连接起来。可以根据设备间的不同接口选择特定的线型来连接，如图1-2所示。图1-2如何连线：①路由器与PC属于同种设备，交换机与HUB属于同种设备。②同种设备连用交叉线，不同种设备连用直通线。③在模拟器软件中，如果只是想快速的建立网络拓扑而不考虑线型选择时可以选择自动连线在正常连接Router0和PC0后，我们再连接Router0和Switch0，提示出错了，如下图：4图1-3出错的原因是Router上没有合适的端口。如图所示：图1-4默认的2620XM有三个端口(FastEthernet0/0,Console,AUX)，刚才连接PC0已经被占去了FastEthernet0/0,Console口和AUX口不能连接交换机所以报错，所以我们在设备互连前要添加所需的模...
