花岗岩干挂、墙面、地面工艺要求VIP免费

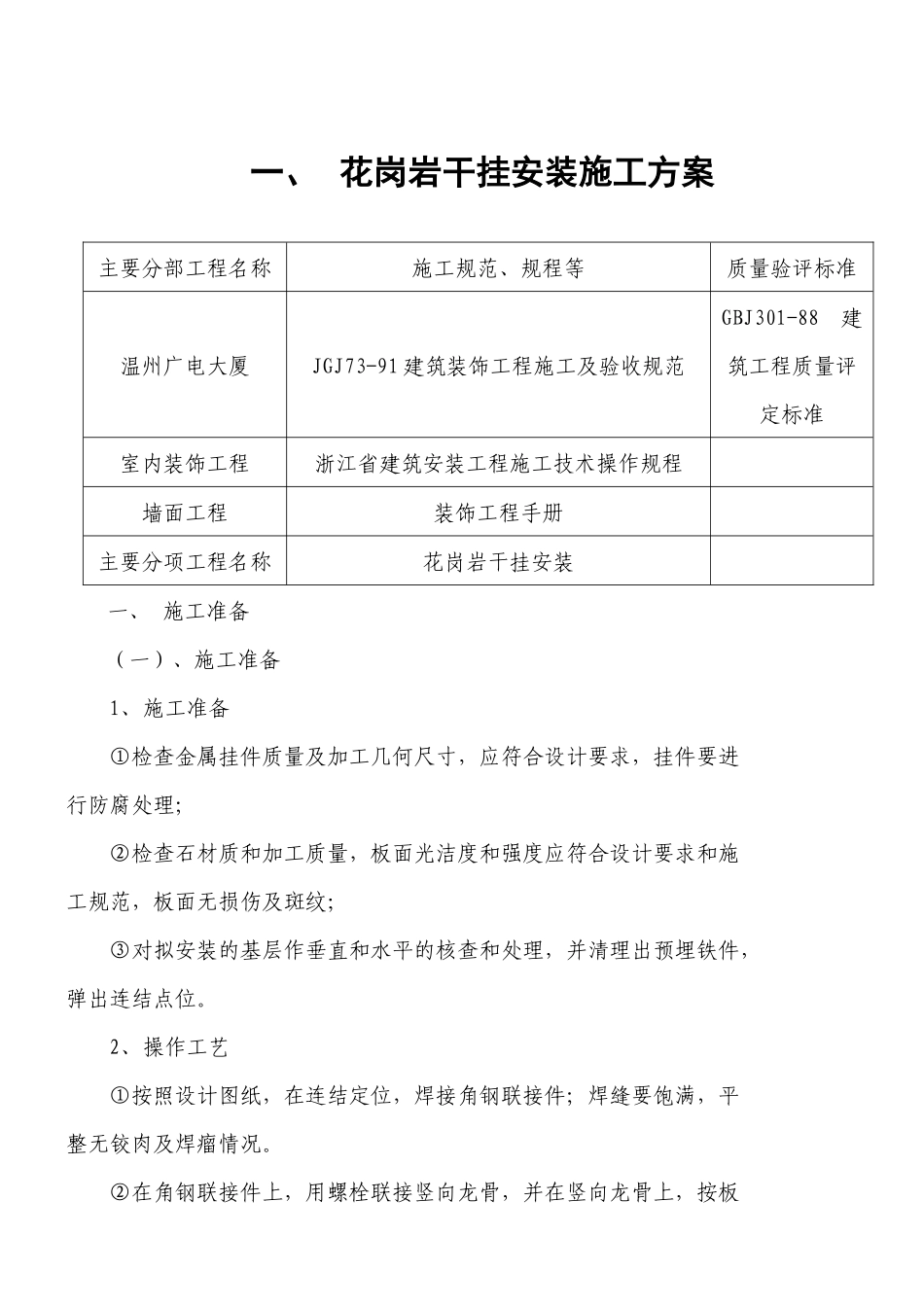

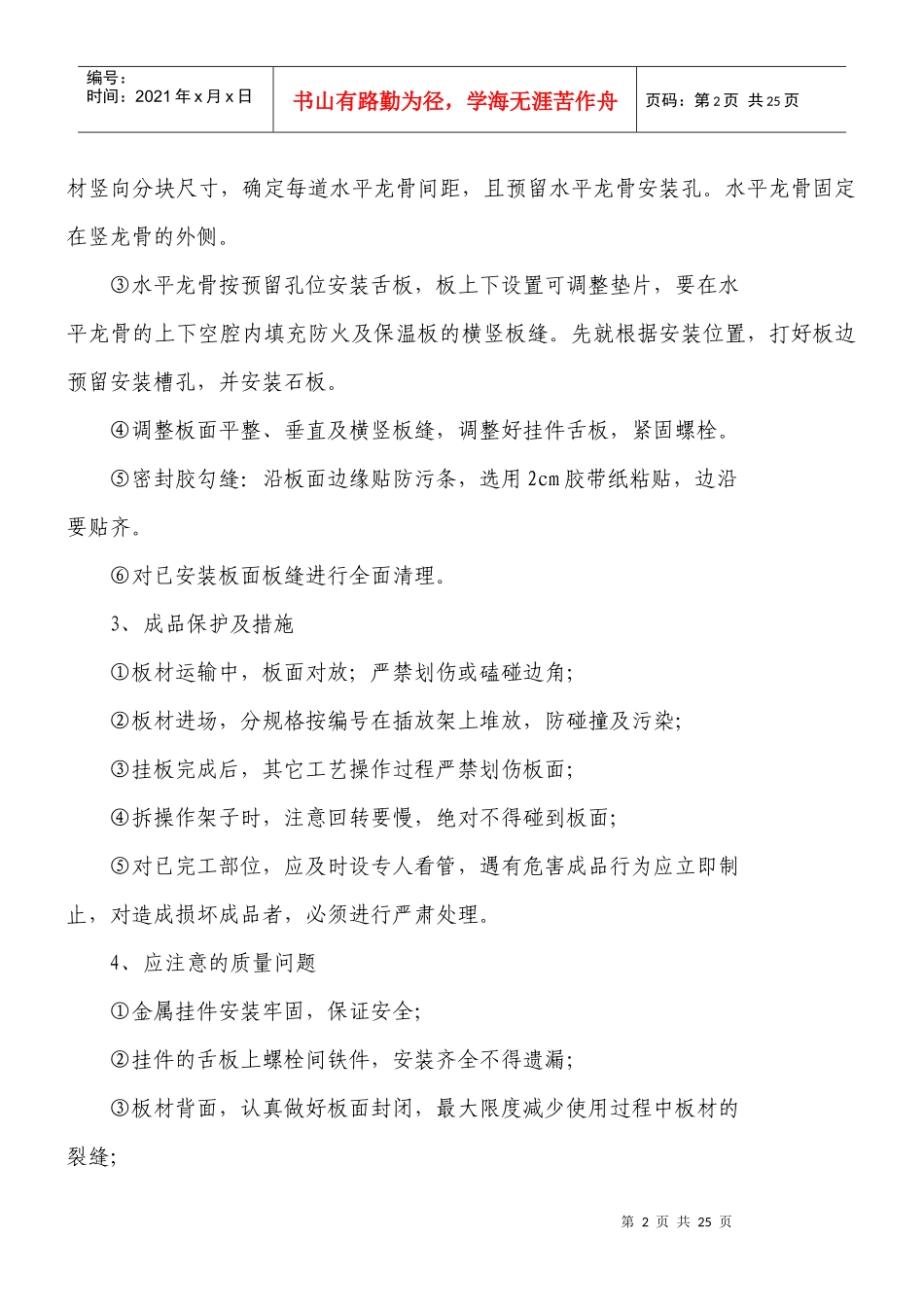

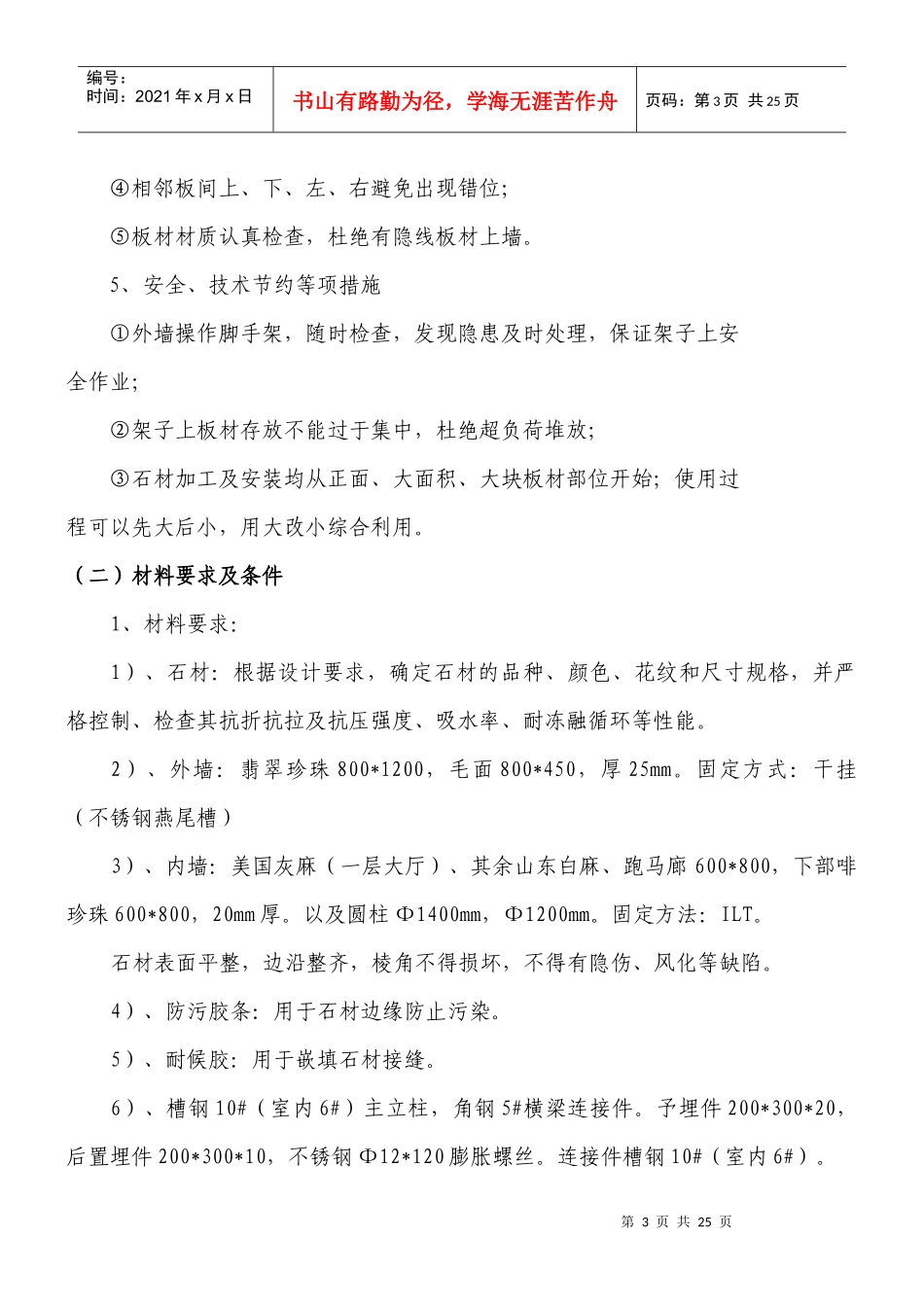

一、花岗岩干挂安装施工方案主要分部工程名称施工规范、规程等质量验评标准温州广电大厦JGJ73-91建筑装饰工程施工及验收规范GBJ301-88建筑工程质量评定标准室内装饰工程浙江省建筑安装工程施工技术操作规程墙面工程装饰工程手册主要分项工程名称花岗岩干挂安装一、施工准备（一）、施工准备1、施工准备①检查金属挂件质量及加工几何尺寸，应符合设计要求，挂件要进行防腐处理；②检查石材质和加工质量，板面光洁度和强度应符合设计要求和施工规范，板面无损伤及斑纹；③对拟安装的基层作垂直和水平的核查和处理，并清理出预埋铁件，弹出连结点位。2、操作工艺①按照设计图纸，在连结定位，焊接角钢联接件；焊缝要饱满，平整无铰肉及焊瘤情况。②在角钢联接件上，用螺栓联接竖向龙骨，并在竖向龙骨上，按板第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页材竖向分块尺寸，确定每道水平龙骨间距，且预留水平龙骨安装孔。水平龙骨固定在竖龙骨的外侧。③水平龙骨按预留孔位安装舌板，板上下设置可调整垫片，要在水平龙骨的上下空腔内填充防火及保温板的横竖板缝。先就根据安装位置，打好板边预留安装槽孔，并安装石板。④调整板面平整、垂直及横竖板缝，调整好挂件舌板，紧固螺栓。⑤密封胶勾缝：沿板面边缘贴防污条，选用2cm胶带纸粘贴，边沿要贴齐。⑥对已安装板面板缝进行全面清理。3、成品保护及措施①板材运输中，板面对放；严禁划伤或磕碰边角；②板材进场，分规格按编号在插放架上堆放，防碰撞及污染；③挂板完成后，其它工艺操作过程严禁划伤板面；④拆操作架子时，注意回转要慢，绝对不得碰到板面；⑤对已完工部位，应及时设专人看管，遇有危害成品行为应立即制止，对造成损坏成品者，必须进行严肃处理。4、应注意的质量问题①金属挂件安装牢固，保证安全；②挂件的舌板上螺栓间铁件，安装齐全不得遗漏；③板材背面，认真做好板面封闭，最大限度减少使用过程中板材的裂缝；第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页④相邻板间上、下、左、右避免出现错位；⑤板材材质认真检查，杜绝有隐线板材上墙。5、安全、技术节约等项措施①外墙操作脚手架，随时检查，发现隐患及时处理，保证架子上安全作业；②架子上板材存放不能过于集中，杜绝超负荷堆放；③石材加工及安装均从正面、大面积、大块板材部位开始；使用过程可以先大后小，用大改小综合利用。（二）材料要求及条件1、材料要求：1）、石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折抗拉及抗压强度、吸水率、耐冻融循环等性能。2）、外墙：翡翠珍珠800*1200，毛面800*450，厚25mm。固定方式：干挂（不锈钢燕尾槽）3）、内墙：美国灰麻（一层大厅）、其余山东白麻、跑马廊600*800，下部啡珍珠600*800，20mm厚。以及圆柱Φ1400mm，Φ1200mm。固定方法：ILT。石材表面平整，边沿整齐，棱角不得损坏，不得有隐伤、风化等缺陷。4）、防污胶条：用于石材边缘防止污染。5）、耐候胶：用于嵌填石材接缝。6）、槽钢10#（室内6#）主立柱，角钢5#横梁连接件。予埋件200*300*20，后置埋件200*300*10，不锈钢Φ12*120膨胀螺丝。连接件槽钢10#（室内6#）。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页7）、不锈钢连接螺栓、不锈钢燕尾槽50*70*5（室内ILT40*70*8）。，不锈钢45度支撑件（室内ILT40*70*8及错位件）等配套的绝缘垫板、垫圈、螺帽及骨架固定的各种设计和安装所需要的连接件的质量，必须符合设计要求。应镀锌或经过防锈处理。2、主要机具台钻、砂轮切割锯、电锤、电焊机、力矩板手、开口板手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、靠尺、水平尺、方尺、勾缝溜子、铅丝、墨斗、小白线、扫帚、开刀、工具袋、铅笔、手套等。3、作业条件：1）、检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。2）、搭设双排脚手架子处理结构基层，并作好隐预检记录，合格后方可进行安装工序。3）、水电...
