新型干法水泥生产工艺流程介绍VIP免费

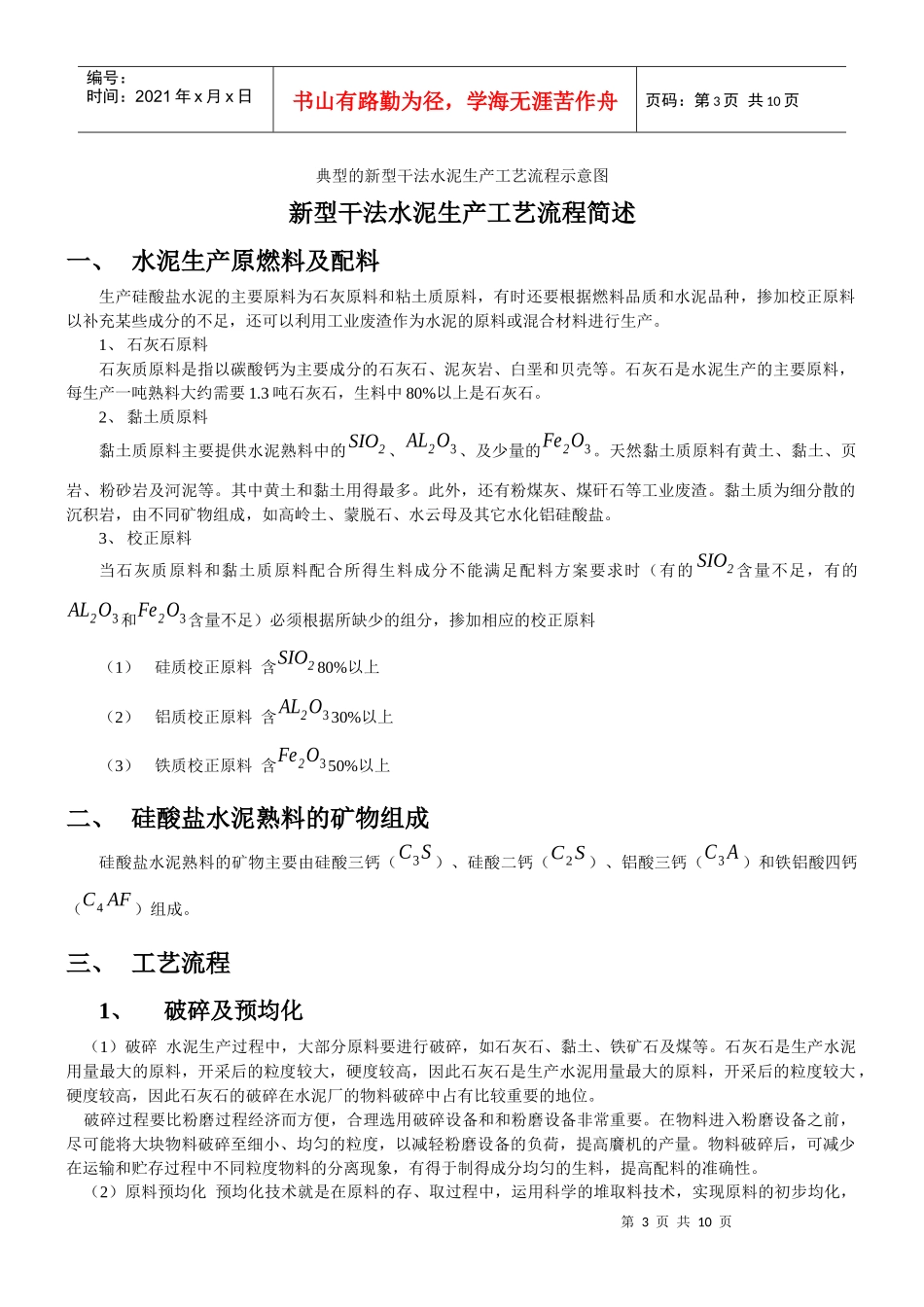

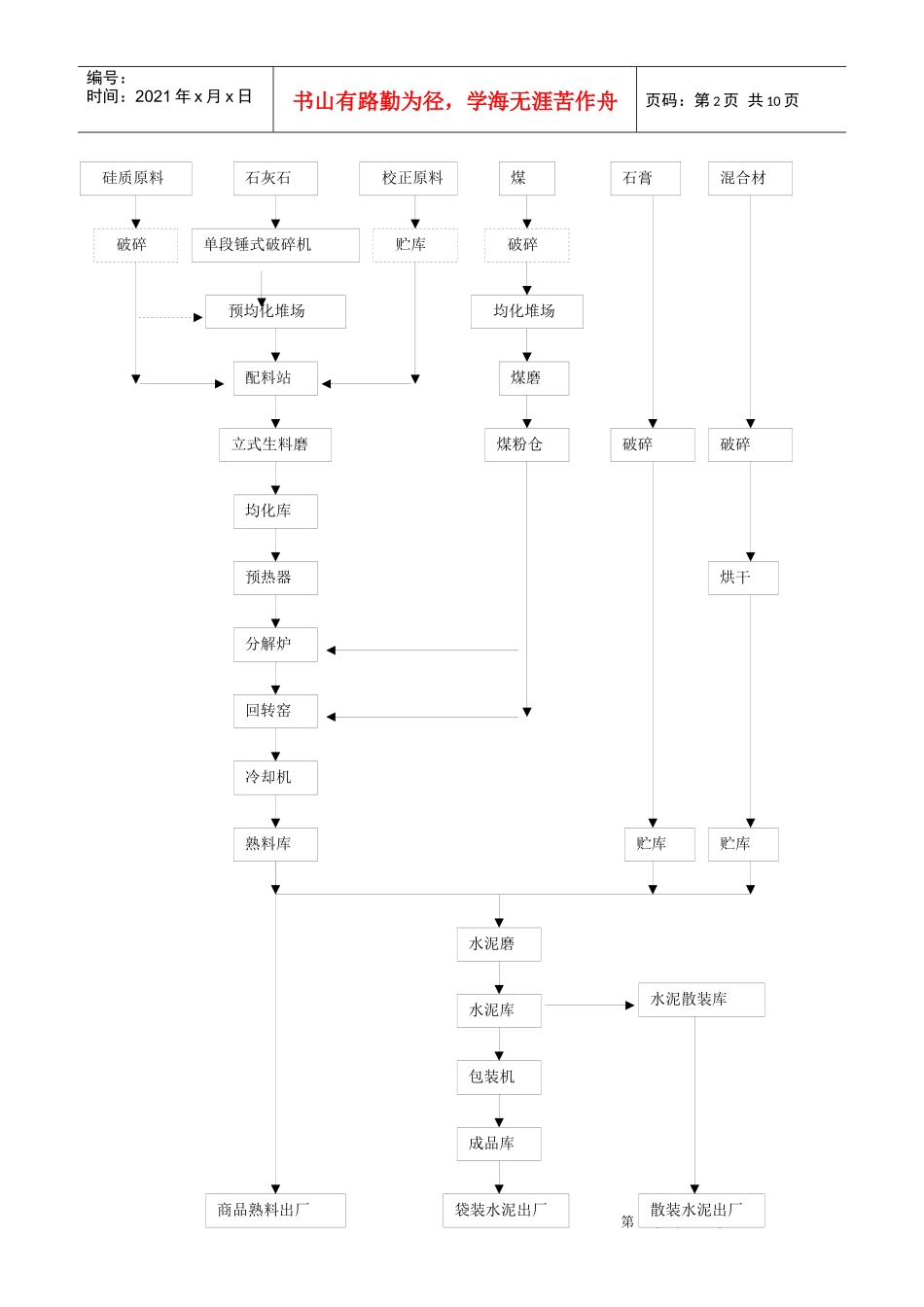

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页新型干法水泥生产工艺流程简述第2页共10页第1页共10页水泥磨石灰石单段锤式破碎机预均化堆场配料站立式生料磨均化库预热器分解炉回转窑冷却机熟料库商品熟料出厂硅质原料破碎校正原料贮库煤石膏混合材破碎均化堆场煤磨煤粉仓破碎破碎贮库贮库烘干袋装水泥出厂成品库包装机水泥库水泥散装库散装水泥出厂编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页典型的新型干法水泥生产工艺流程示意图新型干法水泥生产工艺流程简述一、水泥生产原燃料及配料生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。1、石灰石原料石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。2、黏土质原料黏土质原料主要提供水泥熟料中的SIO2、AL2O3、及少量的Fe2O3。天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。其中黄土和黏土用得最多。此外，还有粉煤灰、煤矸石等工业废渣。黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。3、校正原料当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的SIO2含量不足，有的AL2O3和Fe2O3含量不足）必须根据所缺少的组分，掺加相应的校正原料（1）硅质校正原料含SIO280%以上（2）铝质校正原料含AL2O330%以上（3）铁质校正原料含Fe2O350%以上二、硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料的矿物主要由硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）和铁铝酸四钙（C4AF）组成。三、工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。破碎过程要比粉磨过程经济而方便，合理选用破碎设备和和粉磨设备非常重要。在物料进入粉磨设备之前，尽可能将大块物料破碎至细小、均匀的粒度，以减轻粉磨设备的负荷，提高黂机的产量。物料破碎后，可减少在运输和贮存过程中不同粒度物料的分离现象，有得于制得成分均匀的生料，提高配料的准确性。（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页使原料堆场同时具备贮存与均化的功能。原料预均化的基本原理就是在物料堆放时，由堆料机把进来的原料连续地按一定的方式堆成尽可能多的相互平行、上下重叠和相同厚度的料层。取料时，在垂直于料层的方向，尽可能同时切取所有料层，依次切取，直到取完，即“平铺直取”。意义：（1）均化原料成分，减少质量波动，以利于生产质量更高的熟料，并稳定烧成系统的生产。（2）扩大矿山资源的利用，提高开采效率，最大限度扩大矿山的覆盖物和夹层，在矿山开采的过程中不出或少出废石。（3）可以放宽矿山开采的质量和控要求，降低矿山的开采成本。（4）对黏湿物料适应性强。（5）为工厂提供长期稳定的原料，也可以在堆场内对不同组分的原料进行配料，使其成为预配料堆场，为稳定生产和提高设备运转率创造条件。（6）自动化程度高。2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有...
