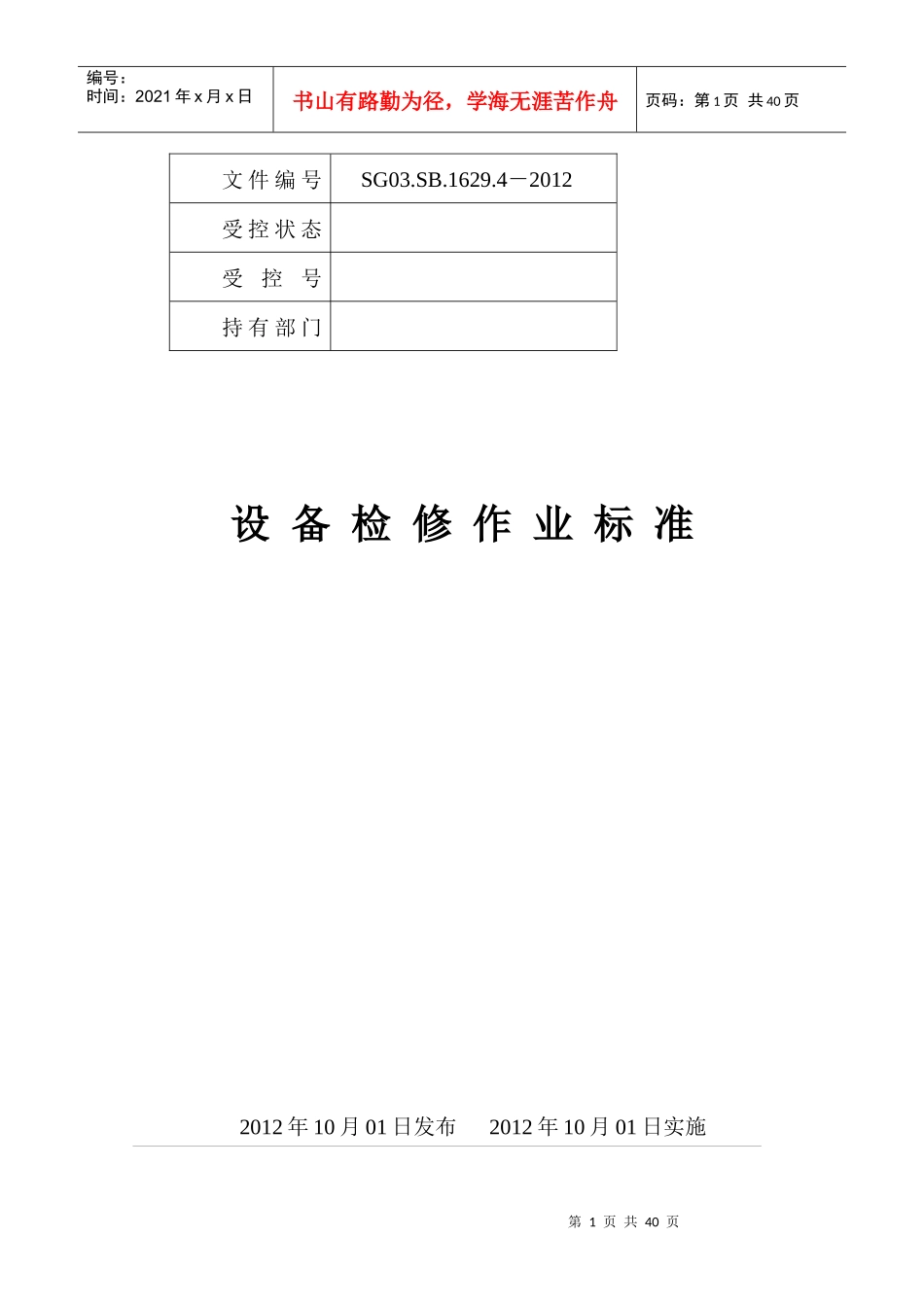

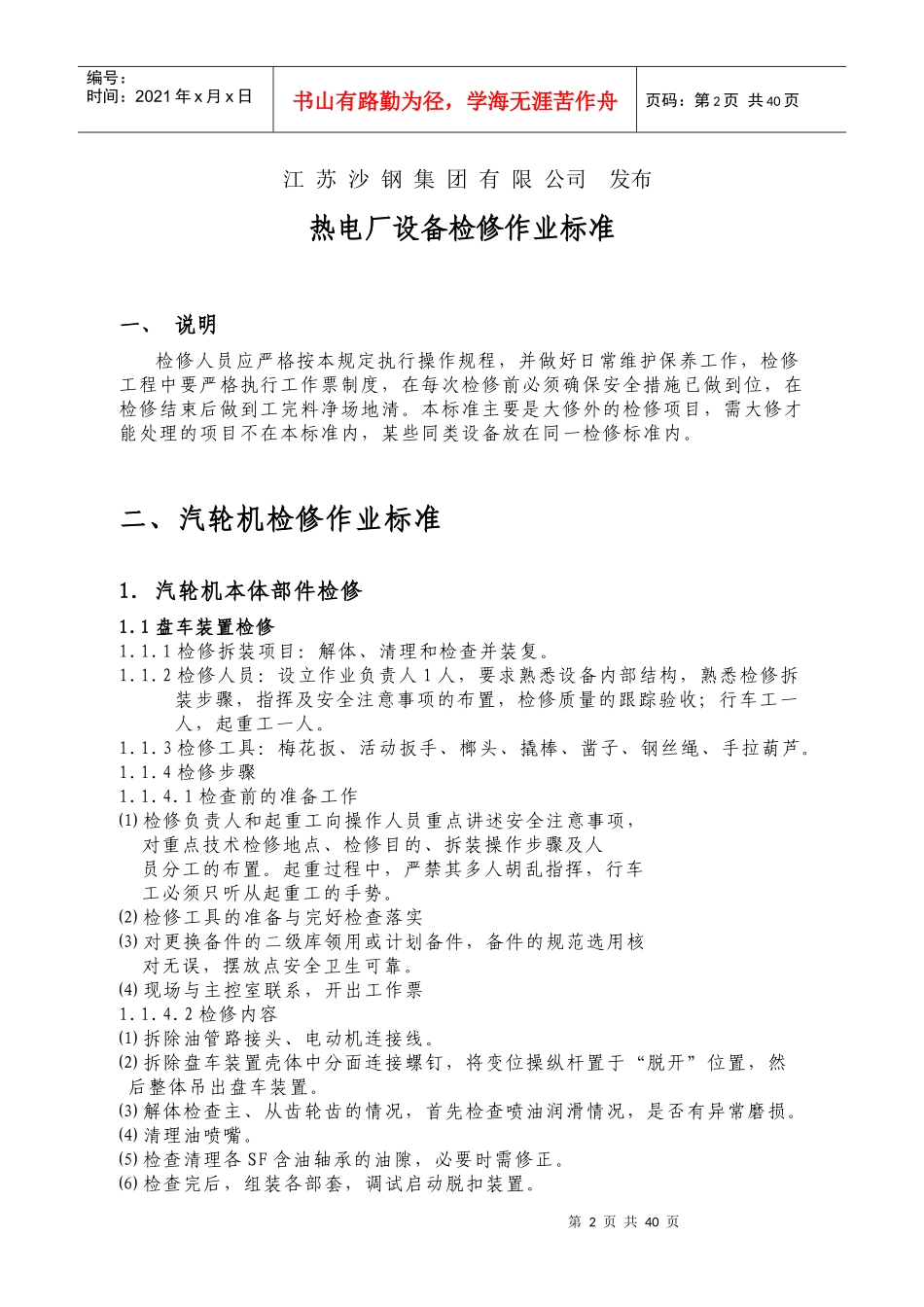

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页文件编号SG03.SB.1629.4－2012受控状态受控号持有部门设备检修作业标准2012年10月01日发布2012年10月01日实施第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页江苏沙钢集团有限公司发布热电厂设备检修作业标准一、说明检修人员应严格按本规定执行操作规程，并做好日常维护保养工作，检修工程中要严格执行工作票制度，在每次检修前必须确保安全措施已做到位，在检修结束后做到工完料净场地清。本标准主要是大修外的检修项目，需大修才能处理的项目不在本标准内，某些同类设备放在同一检修标准内。二、汽轮机检修作业标准1．汽轮机本体部件检修1.1盘车装置检修1.1.1检修拆装项目：解体、清理和检查并装复。1.1.2检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及安全注意事项的布置，检修质量的跟踪验收；行车工一人，起重工一人。1.1.3检修工具：梅花扳、活动扳手、榔头、撬棒、凿子、钢丝绳、手拉葫芦。1.1.4检修步骤1.1.4.1检查前的准备工作⑴检修负责人和起重工向操作人员重点讲述安全注意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。起重过程中，严禁其多人胡乱指挥，行车工必须只听从起重工的手势。⑵检修工具的准备与完好检查落实⑶对更换备件的二级库领用或计划备件，备件的规范选用核对无误，摆放点安全卫生可靠。⑷现场与主控室联系，开出工作票1.1.4.2检修内容⑴拆除油管路接头、电动机连接线。⑵拆除盘车装置壳体中分面连接螺钉，将变位操纵杆置于“脱开”位置，然后整体吊出盘车装置。⑶解体检查主、从齿轮齿的情况，首先检查喷油润滑情况，是否有异常磨损。⑷清理油喷嘴。⑸检查清理各SF含油轴承的油隙，必要时需修正。⑹检查完后，组装各部套，调试启动脱扣装置。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页1.2自动主汽阀检修1.2.1检修拆装项目：主汽阀解体及测量；主阀蝶和阀杆解体；复装。1.2.2检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及安全注意事项的布置，检修质量的跟踪验收；行车工一人。1.2.3检修工具：梅花扳、活动扳手、榔头、撬棒、凿子、钢丝绳、手拉葫芦。1.2.4检修步骤1.2.4.1检查前的准备工作⑴检修负责人和起重工向操作人员重点讲述安全注意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。起重过程中，严禁其多人胡乱指挥，行车工必须只听从起重工的手势。⑵检修工具的准备与完好检查落实⑶对更换备件的二级库领用或计划备件，备件的规范选用核对无误，摆放点安全卫生可靠。⑷现场与主控室联系，开出工作票1.2.4.2检修内容⑴拆去杠杆支点销轴和杠杆与连杆的联合销轴、拆下杠杆，并测量杠杆和连杆上各销轴与其衬套的间隙。⑵将组合弹簧全部松脱，拆下螺钉、压盖和4根弹簧，测量各弹簧地自由长度。⑶拆下阀盖下部疏水管接头，水平吊出阀盖，取出垫片。检查阀盖结合面、阀壳内壁情况，检查主蝶阀和阀座地法尔线接触状况，测量预启行程，并检查滤筒状况。⑷拆下固定导杆和主阀杆地定位销和弹簧导杆。将阀蝶、主阀杆从阀盖上抽出并检查、清理导杆。⑸将主蝶阀垂直并固定好，用专用扳手拆出主蝶阀套筒，取出阀杆与预启阀组件，检查预起阀接触情况⑹拆下阀蝶螺母，从预启阀蝶中取出小弹簧和弹簧座。⑺清理主阀杆套筒内孔，研磨主蝶阀内套筒与阀杆套筒地密封面。⑻清理检查大、小蝶阀及其发各部件。⑼按解体步骤逆序组装。1.3调节汽阀检修1.3.1检修拆装项目：调节汽阀解体及检查；复装。1.3.2检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及安全注意事项的布置，检修质量的跟踪验收；行车工一人，起重工一人。1.3.3检修工具：梅花扳、活动扳手、榔头、撬棒、凿子、钢丝绳、手拉葫芦等。1.3.4检修步骤1.3.4.1检查前的准备工作第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4...
