发电机氢油水系统设备安装调试说明书VIP免费

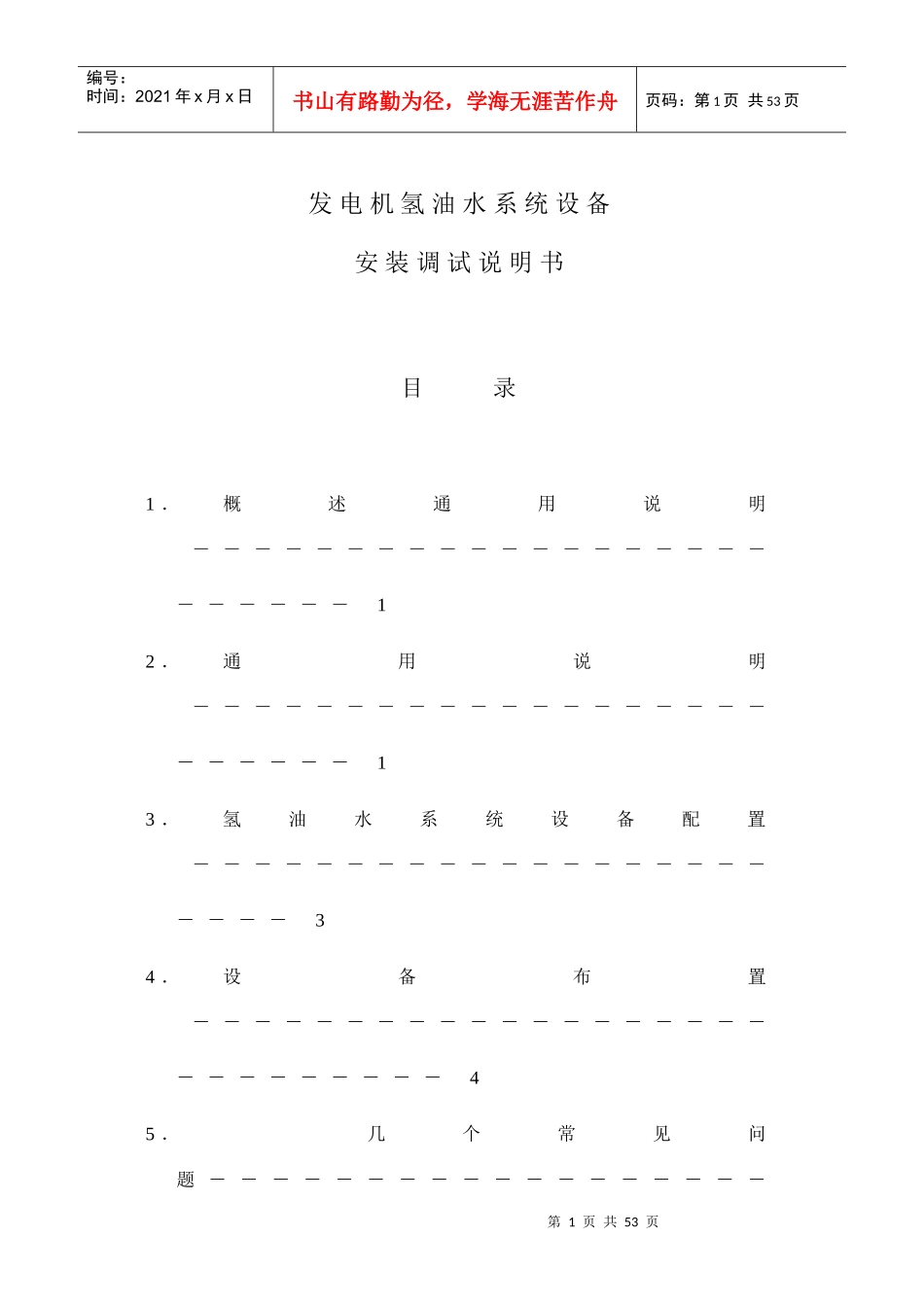

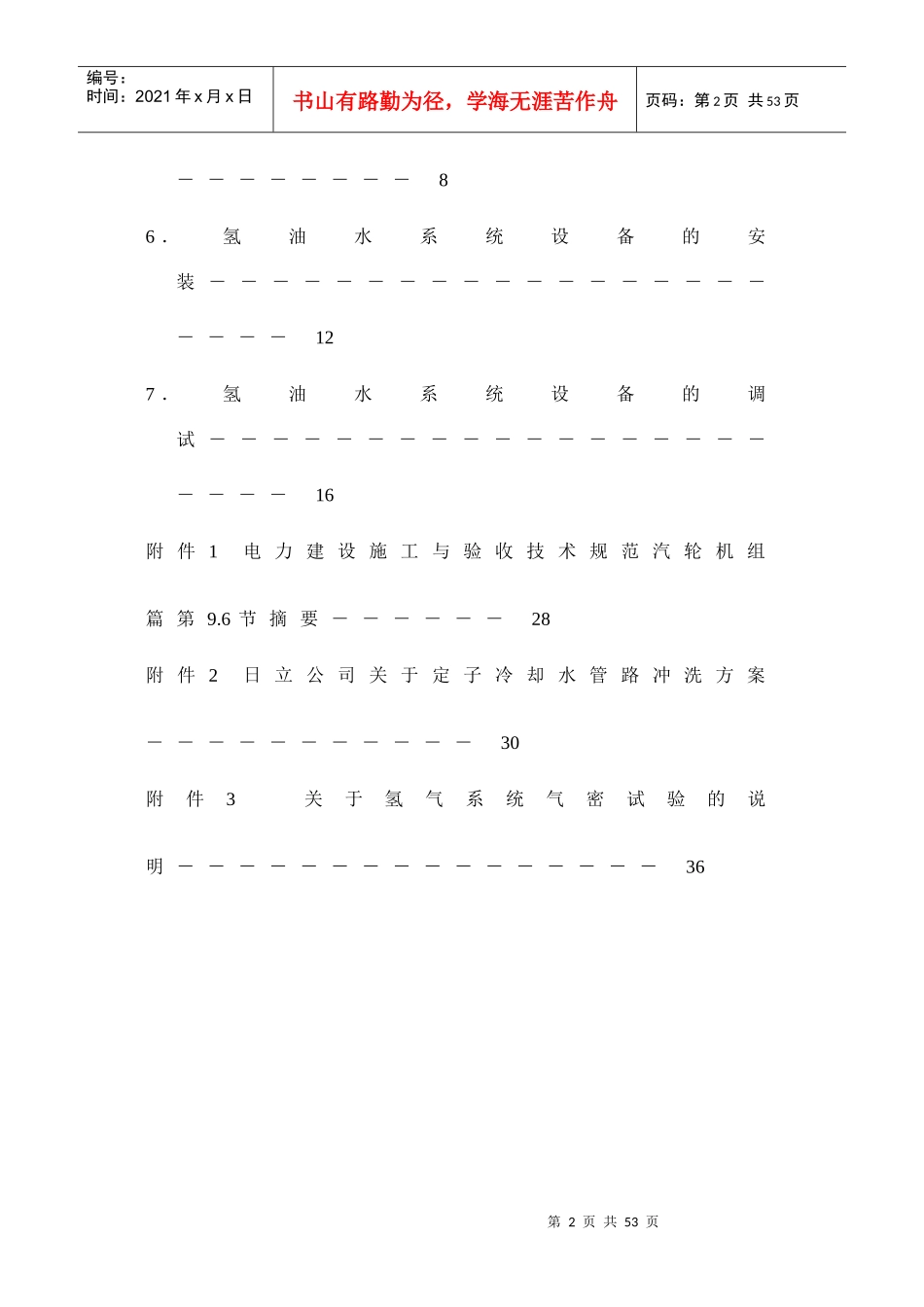

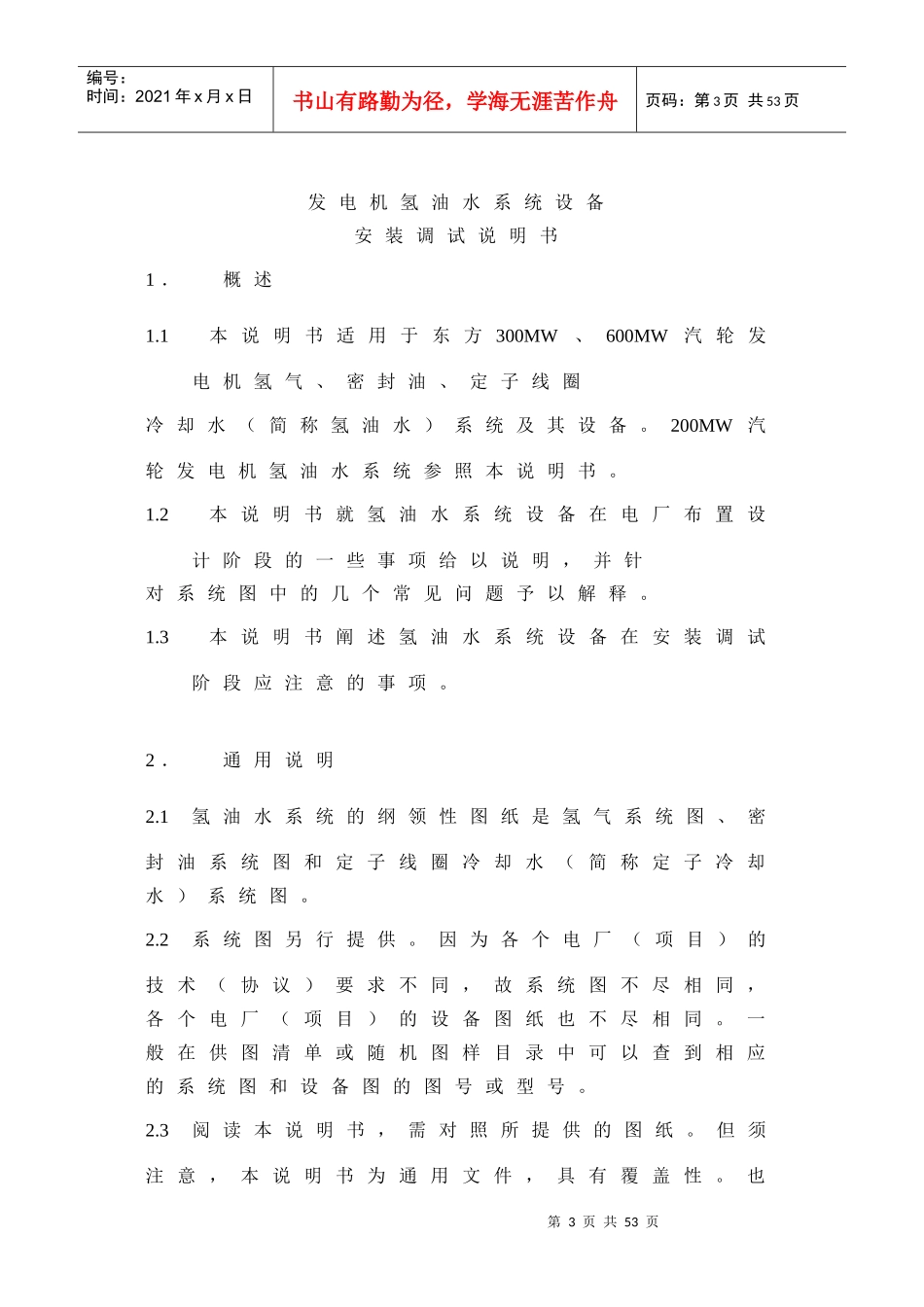

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页发电机氢油水系统设备安装调试说明书目录1．概述通用说明―――――――――――――――――――――――――12．通用说明―――――――――――――――――――――――――13．氢油水系统设备配置―――――――――――――――――――――――34．设备布置――――――――――――――――――――――――――――45．几个常见问题――――――――――――――――――第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页――――――――86．氢油水系统设备的安装――――――――――――――――――――――127．氢油水系统设备的调试――――――――――――――――――――――16附件1电力建设施工与验收技术规范汽轮机组篇第9.6节摘要――――――28附件2日立公司关于定子冷却水管路冲洗方案―――――――――――30附件3关于氢气系统气密试验的说明――――――――――――――――36第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页发电机氢油水系统设备安装调试说明书1．概述1.1本说明书适用于东方300MW、600MW汽轮发电机氢气、密封油、定子线圈冷却水（简称氢油水）系统及其设备。200MW汽轮发电机氢油水系统参照本说明书。1.2本说明书就氢油水系统设备在电厂布置设计阶段的一些事项给以说明，并针对系统图中的几个常见问题予以解释。1.3本说明书阐述氢油水系统设备在安装调试阶段应注意的事项。2．通用说明2.1氢油水系统的纲领性图纸是氢气系统图、密封油系统图和定子线圈冷却水（简称定子冷却水）系统图。2.2系统图另行提供。因为各个电厂（项目）的技术（协议）要求不同，故系统图不尽相同，各个电厂（项目）的设备图纸也不尽相同。一般在供图清单或随机图样目录中可以查到相应的系统图和设备图的图号或型号。2.3阅读本说明书，需对照所提供的图纸。但须注意，本说明书为通用文件，具有覆盖性。也第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页即本说明书中的某些条款甚至章节针对某个具体电厂（项目）而言，会出现差异，需注意区分。2.4对于某些非常规配套设备的说明书（主要是业主方特别选购的热控监视仪表的说明书），由仪表制造厂编制并随机提供，故本说明书中一般不另作说明。2.5本说明书不能作为交货依据使用。3．氢油水系统设备配置3.1氢气系统设备3.1.1300MW发电机氢气系统常规配置有气体控制站、CO2汇流排、气体干燥器（装在发电机进氢管路，用于压缩空气干燥）、氢气除湿装置、氢气纯度分析仪、氢气湿度仪和发电机内油水探测报警器等主要设备。3.1.2600MW发电机氢气系统常规配置有氢气控制排、CO2控制排、氢气除湿装置、置换控制装置（阀门组合）、气体置换盘、氢气纯度分析仪氢气湿度仪和发电机内油水探测报警器等主要设备。压缩空气先经过氢气除湿装置脱水，然后再进入发电机，故不另设气体（空气）干燥第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页器。3.1.3氢气除湿装置通常有冷凝式和吸附式（或称分子筛式）两种型式。采用冷凝式的电厂，每台发电机通常配两台，有的还另配有循环风机。采用吸附式的电厂，每台发电机配一套氢气干燥器，1套中含两个干燥塔。通常每个塔自带循环风机，另外还配备油气分离器（塔）。3.1.4300MW发电机氢气系统设备也有采用氢气控制排和CO2控制排（代替气体控制站）、置换控制装置、气体置换盘的，600MW发电机氢气系统也有配置CO2汇流排的，这些都属于特殊的配置。特殊配置的设备一般均会在氢气系统图中予以反映。3.1.5按合同要求配套霍尼韦尔公司生产的7866＋7872D三范围氢气分析设备，因其具有氢气纯度分析和气体置换过程中氢气或二氧化碳含量分析的功能，故不再配置独立的氢气分析仪和气体置换盘。3.2密封油系统设备3.2.1系统形式东方300MW发电机密封油系统有双流环式和单流环式两种系统，每个电厂（项目）采用那...
