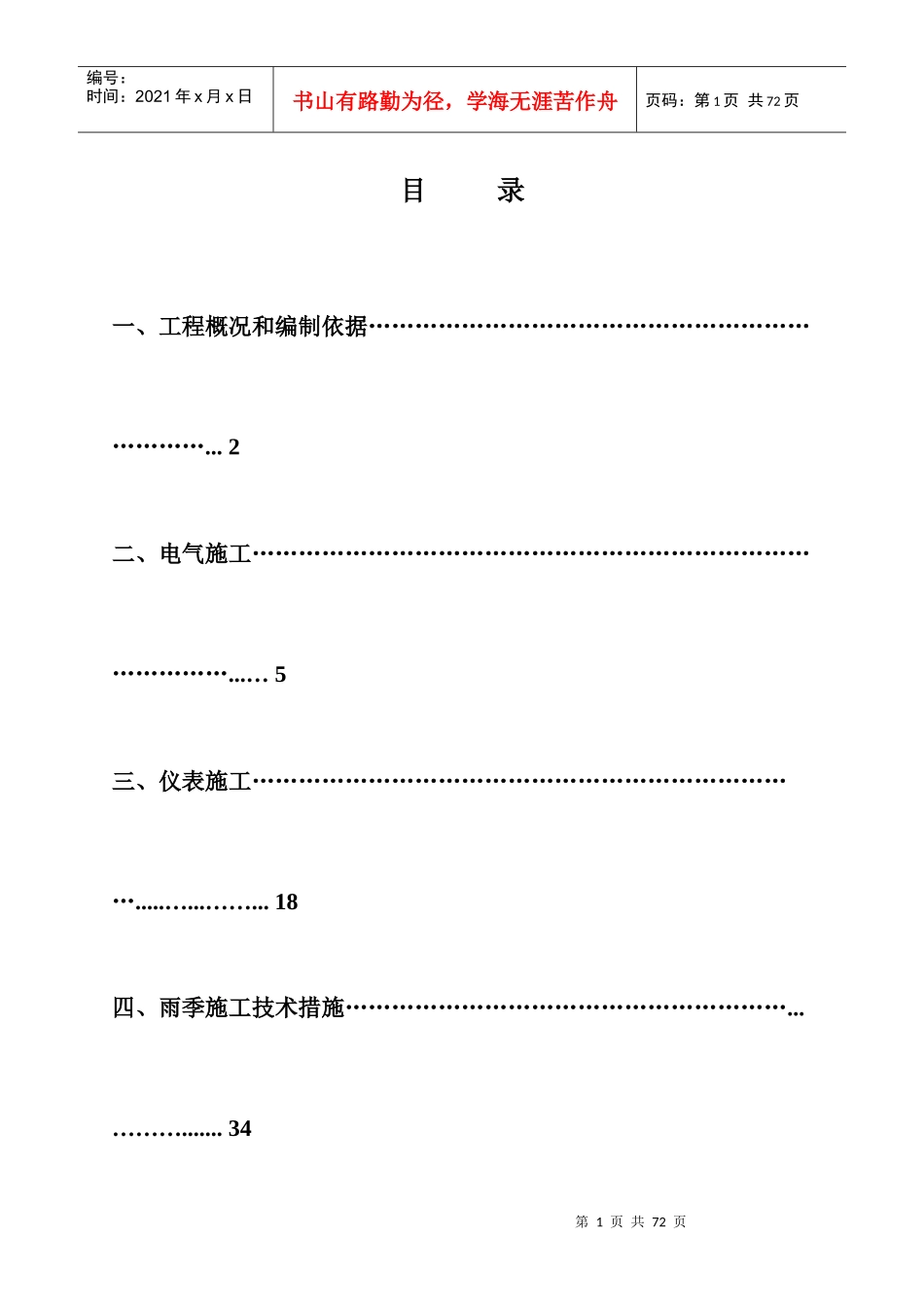

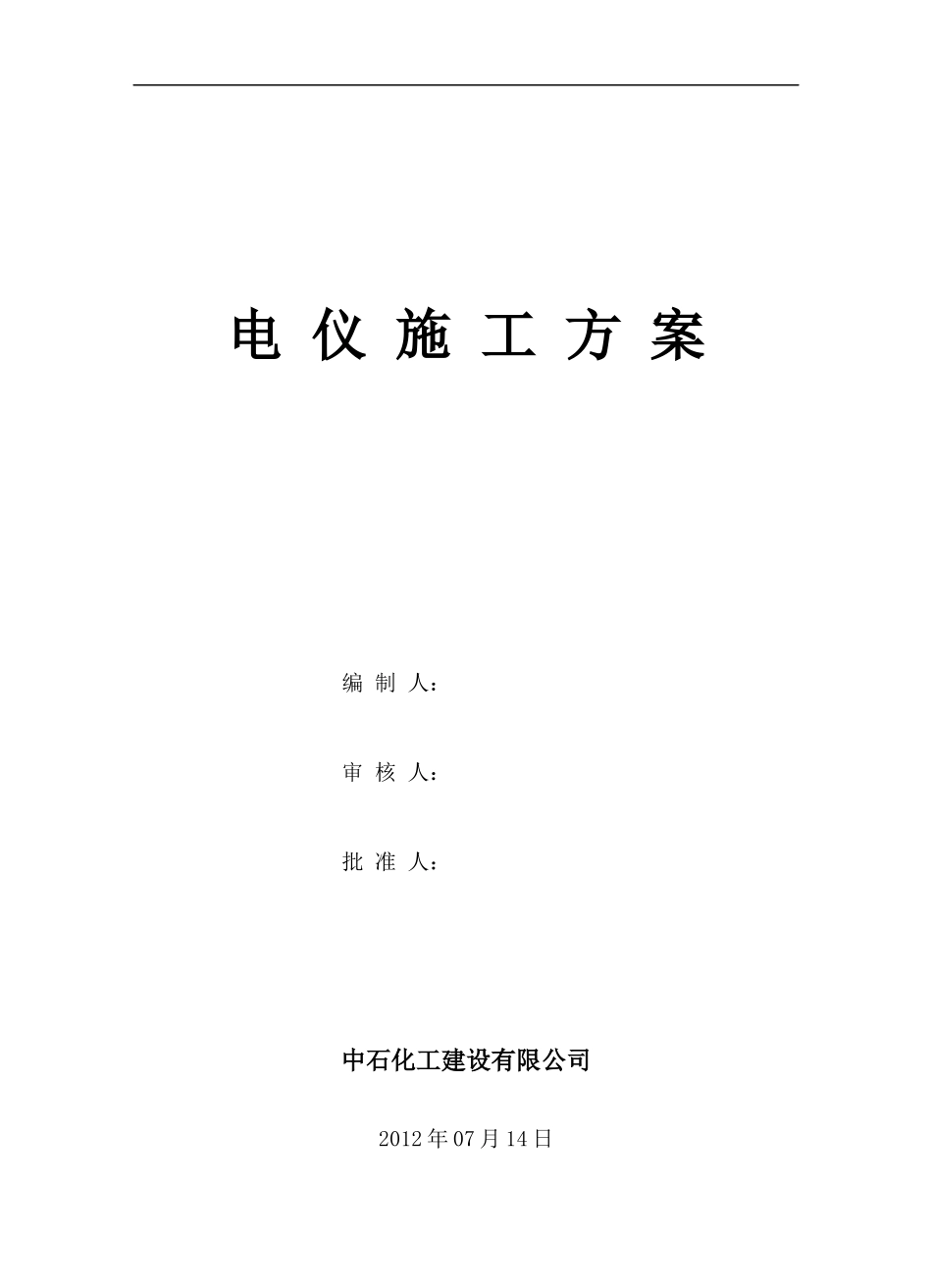

电仪施工方案编制人：审核人：批准人：中石化工建设有限公司2012年07月14日第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页目录一、工程概况和编制依据……………………………………………………………...2二、电气施工……………………………………………………………………………...…5三、仪表施工……………………………………………………………….....…...……...18四、雨季施工技术措施…………………………………………………...……….......34第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页五、质量保证措施…………................................…………….….…………..…37六、安全防护的保证措施……………......................………...………………..45七、文明施工措施………………….....................................…..……………..51八、环境保护措施…………………………………....................................……55第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页九、成品保护措施…………….......................................................……...60第一章工程概况和编制依据一.工程概况1．工程名称：80万吨/年汽油加氢装置改造项目及30万吨/年轻汽油醚化装置项目2．工程地址：山东昌邑石化厂区内3．工程范围：电气及仪表安装工程。4．工程质量标准：优良。5．工程量范围⑴电气工程：变配电工程、电动配线工程、照明工程、接地工程组成。第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页⑵仪表工程：仪表控制工程、控制电缆敷设工程、远传仪表及就地仪表安装工程、盘柜校接线工程、接地工程组成。6.主要工程量⑴电气工作量：电缆桥架安装、照明安装、动力及其它控制盘柜安装、电机操作柱安装、电力电缆安装、电机检查接线、照明灯具安装、接地极安装、接地线安装等。⑵仪表工作量：槽式直通桥架安装、控制电缆保护管安装、气源管及引压管及伴热管安装、远程仪表及就地仪表安装、控制电缆敷设、仪表接线、盘柜校接线、及仪表联校等。7.线路敷设方式：本装置变电所及控制室内及装置区的电缆配线均采用电缆桥架敷设方式，电缆出桥架后穿钢管敷设至电仪设备。防爆电仪设备的进线口处均安装有密封件，使内部与外界空气隔离，防止爆炸气体的侵入。二．编制依据1．施工图纸电气施工图一套及仪表施工图一套2．标准规范第5页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页GB50150-91《电气设备交接试验标准》GB50166-92《火灾自动报警系统施工及验收规范》GB50168-92《电气装置安装工程电缆线路施工及验收规范》GB50169-92《电气装置安装工程接地装置施工及验收规范》GB50170-92《电气装置安装工程旋转电机施工及验收规范》GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GBJ147-90《电气装置安装工程高压电器施工及验收规范》GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ149-90《电气装置安装工程母线装置施工及验收规范》GB50093-2002《自动化仪表工程及验收规范》SH/T3521-2007《石油化工仪表工程施工技术规程》GBJ131—90《自动化仪表安装工程质量检验评定标准》第6页共72页第5页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共72页第二章电气施工一．施工准备与施工程序施工前认真熟悉图纸，做好图纸会审工作，并以设计图纸为指导，标准规范为依据，对到货的设备和材料进行认真检查。施工中注意与土建、工艺及机械等专业的交叉作业，施工程序框图如下：第7页共72页第6页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共72页二．施工方法及质量要求1．防雷防静电接地工程⑴接地母线的敷设与连接①接地沟开挖时，尽量按设计图成直线开挖，并注意不得损坏地下已施工完毕的设施...
