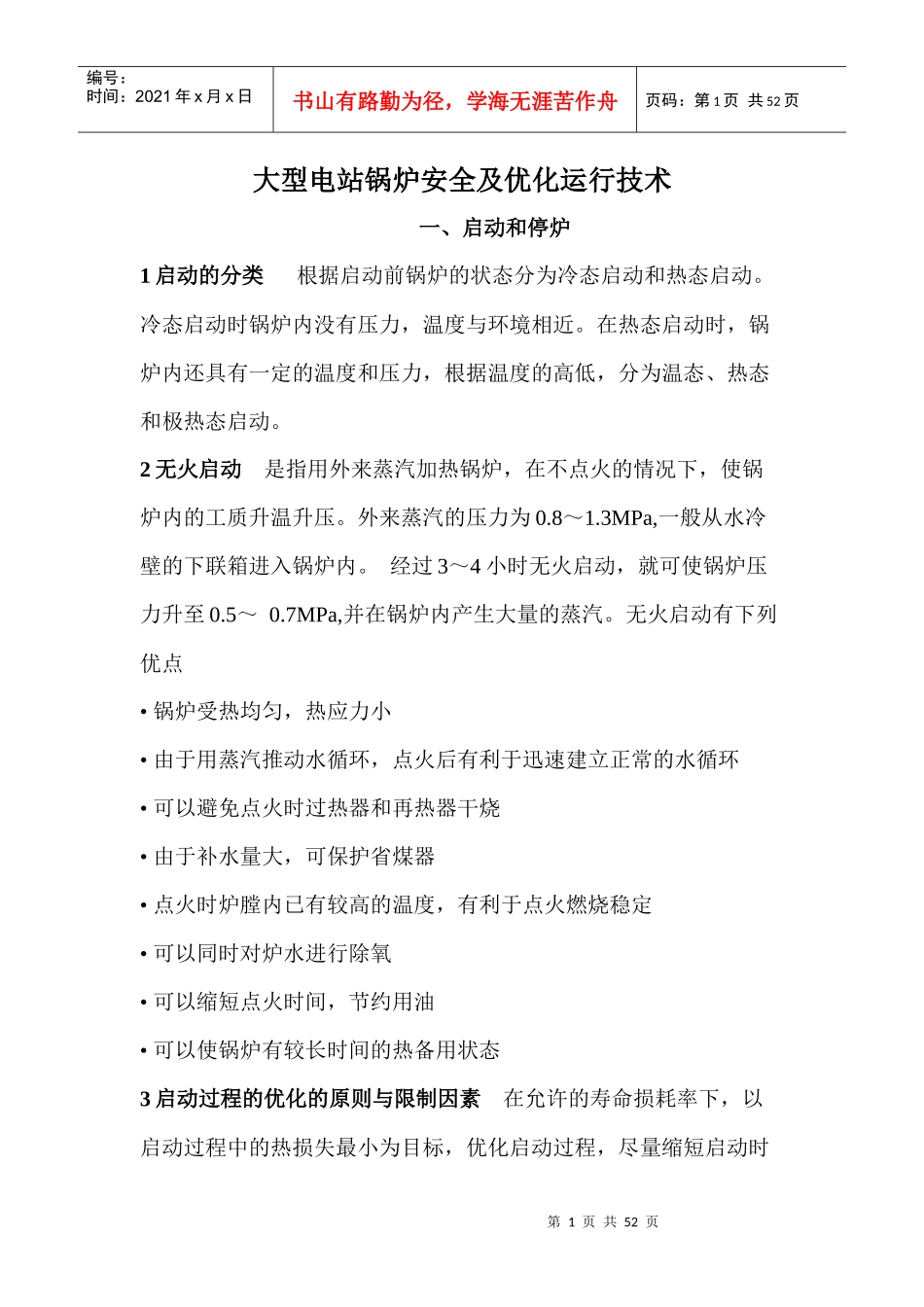

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页大型电站锅炉安全及优化运行技术一、启动和停炉1启动的分类根据启动前锅炉的状态分为冷态启动和热态启动。冷态启动时锅炉内没有压力，温度与环境相近。在热态启动时，锅炉内还具有一定的温度和压力，根据温度的高低，分为温态、热态和极热态启动。2无火启动是指用外来蒸汽加热锅炉，在不点火的情况下，使锅炉内的工质升温升压。外来蒸汽的压力为0.8～1.3MPa,一般从水冷壁的下联箱进入锅炉内。经过3～4小时无火启动，就可使锅炉压力升至0.5～0.7MPa,并在锅炉内产生大量的蒸汽。无火启动有下列优点•锅炉受热均匀，热应力小•由于用蒸汽推动水循环，点火后有利于迅速建立正常的水循环•可以避免点火时过热器和再热器干烧•由于补水量大，可保护省煤器•点火时炉膛内已有较高的温度，有利于点火燃烧稳定•可以同时对炉水进行除氧•可以缩短点火时间，节约用油•可以使锅炉有较长时间的热备用状态3启动过程的优化的原则与限制因素在允许的寿命损耗率下，以启动过程中的热损失最小为目标，优化启动过程，尽量缩短启动时第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页间。优化的限制性因素1）允许的寿命损耗率，控制循环应力幅。2）锅炉的初始状态3）汽轮机的启动参数4）其他限制因素。4直流锅炉的启动特点•采用直流方式，从省煤器、蒸发受热面到过热器连成一串，工质一次通过，内部无循环系统，启动过程需维持一定的给水量（25-30%额定负荷）和压力，出口需设置启动旁路系统，回收工质。•锅炉压力主要靠水泵维持，启动过程实际上是一个升温过程。•启动速度快由于没有厚壁汽包，可以大大提高启动速度，一般45分钟即能达到额定参数。•启动时要保持一定的压力，防止水动力恶化。•给水量过小时，上升管屏中会出现停滞和倒流。•点火前需对受热面进行冲洗。•启动中有汽水膨胀现象，压力急剧增加，出口流量会大于进水量。5直流锅炉的滑参数启动直流锅炉的点火启动时间一般远小于汽轮机的暖机启动时间，采用滑参数启动可以很好地协调两者的启动过程，缩短机组的启动时间，减少启动损失。所谓滑参数启动，就是启动的蒸汽参数是滑动的，开始时较低，然后逐步增大。6汽包壁温差壁温差是启停时必须控制的安全指标之一，不同阶段会出现不同的温差•上水阶段，水进入汽包首先与下部接触，导致下部内壁温度高，外第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页壁和汽包上部壁温低，进水温度越高，进水速度越快，温差就越大。•升压初期，汽包上部与蒸汽接触，下部与水接触，上部是凝结换热，换热强度大于下部，造成上部壁温高于下部。•停炉后，工质温度会降低，对内壁进行冷却，而外壁有保温，温度高于内壁。汽包上部的冷却条件不如下部，导致上部壁温高于下部。•汽包长度方向会由于各循环回路的差异存在温差，但影响不大，通常不予考虑。•实际运行表明，一般内外壁温差在20℃左右，上下温差在30℃左右，轴向10℃左右.要求不超过50.℃740oC的温差约有40MPa的压力。第2章四角切向燃烧锅炉的优化和燃烧调整1四角切圆燃烧（直流燃烧）的特征•四角射流相交于切圆，相互点燃，保证了煤粉的稳定着火燃烧，整个炉膛像一个大型的旋流燃烧器。•湍动强烈，质量、热量、动量交换强烈，有利于燃尽。•炉内火焰充满度好，热负荷均匀。•每组燃烧器均由一、二、三次风组成，负荷变化时调节灵活，煤种适应性强。•炉膛结构简单，便于大容量锅炉的布置。第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页•可以采用摆动式燃烧器，方便调节过热汽温•便于实现分段燃烧，抑制NOx的产生。2实际切圆大小对炉内工况的影响切圆增大时火焰中心接近于一次风喷口，有利于着火稳定，旋转动量大，扰动强烈，有利于燃尽，炉膛充满度好，利用率高，水冷壁的传热得以强化。不利的因素在于：容易导致一次风冲墙，造成结渣，容易使喷口过热变形和烧坏，炉膛出口残余扭转较大，引起...
