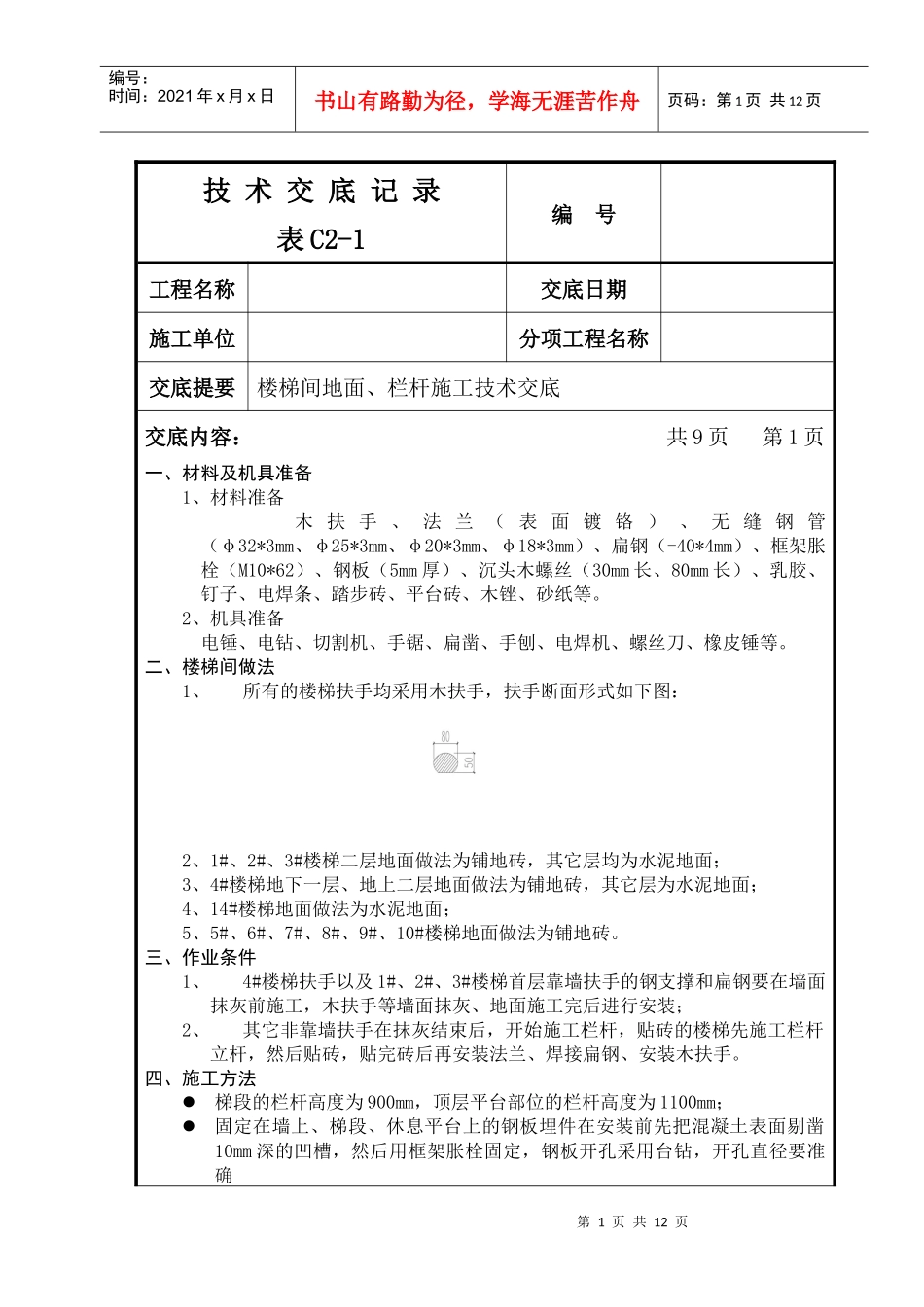

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称交底提要楼梯间地面、栏杆施工技术交底交底内容：共9页第1页一、材料及机具准备1、材料准备木扶手、法兰（表面镀铬）、无缝钢管（φ32*3mm、φ25*3mm、φ20*3mm、φ18*3mm）、扁钢（-40*4mm）、框架胀栓（M10*62）、钢板（5mm厚）、沉头木螺丝（30mm长、80mm长）、乳胶、钉子、电焊条、踏步砖、平台砖、木锉、砂纸等。2、机具准备电锤、电钻、切割机、手锯、扁凿、手刨、电焊机、螺丝刀、橡皮锤等。二、楼梯间做法1、所有的楼梯扶手均采用木扶手，扶手断面形式如下图：2、1#、2#、3#楼梯二层地面做法为铺地砖，其它层均为水泥地面；3、4#楼梯地下一层、地上二层地面做法为铺地砖，其它层为水泥地面；4、14#楼梯地面做法为水泥地面；5、5#、6#、7#、8#、9#、10#楼梯地面做法为铺地砖。三、作业条件1、4#楼梯扶手以及1#、2#、3#楼梯首层靠墙扶手的钢支撑和扁钢要在墙面抹灰前施工，木扶手等墙面抹灰、地面施工完后进行安装；2、其它非靠墙扶手在抹灰结束后，开始施工栏杆，贴砖的楼梯先施工栏杆立杆，然后贴砖，贴完砖后再安装法兰、焊接扁钢、安装木扶手。四、施工方法梯段的栏杆高度为900mm，顶层平台部位的栏杆高度为1100mm；固定在墙上、梯段、休息平台上的钢板埋件在安装前先把混凝土表面剔凿10mm深的凹槽，然后用框架胀栓固定，钢板开孔采用台钻，开孔直径要准确第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3、栏杆做法3.1.1#、2#、3#楼梯审核人交底人接受交底人1、由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称交底提要交底内容：共9页第2页楼梯施工前从顶层往下吊通线，检查各层楼梯梯段的偏差，楼梯天井的成型尺寸控制在80mm，对偏差大的进行剔凿，留出10mm左右的抹灰厚度；楼梯栏杆在楼梯天井内居中安装；首层的靠墙扶手安装在混凝土墙上，具体做法参照4#楼梯扶手做法；钢管的型号、扁钢的尺寸见下页大样图：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页审核人交底人接受交底人1、由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称交底提要交底内容：共9页第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页第3页3.2.4#楼梯靠墙扶手的圆弧钢管需要找厂家定做，圆弧的下部水平段加工时要适当加长15mm，具体根据现场的情况进行切割，要保证竖直段在一条线上；竖直段的顶部与扁钢接触部位根据楼梯的坡度做成斜面；圆弧钢管的间距不得大于楼梯踏步宽度的3倍；楼梯扶手做法如下图：3.3.5#、6#、7#、8#、9#、10#楼梯楼梯栏杆要在贴砖前安装到位；踏步砖在遇到栏杆时要进行套割，套割的尺寸比栏杆直径大3mm；楼梯砖贴完后再焊接造型和扁钢；休息平台转角处扶手的平直段长度为从立杆往外100mm；审核人交底人接受交底人1、由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页表C2-1工程名称交底日期施工单位分项工程名称交底提要楼梯间地面、栏杆施工技术交底交底内容：共9页第4页楼梯做法如下图：审核人交底人接受交底人第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页1.由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底...
